第十二單元　
電學基礎知識
第26課時　兩種電荷　電路
目錄
CONTENTS
課時思維建構
1
知識點梳理
2
課堂檢測
3
01

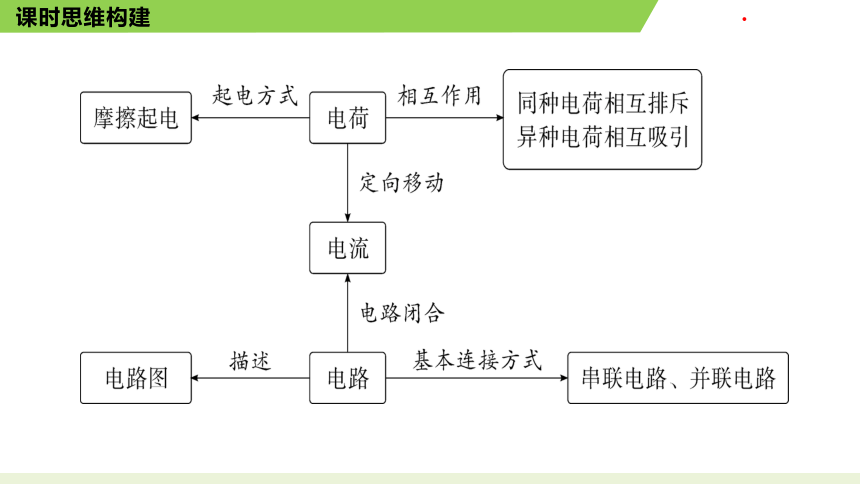

課時思維構建
02
知識點梳理

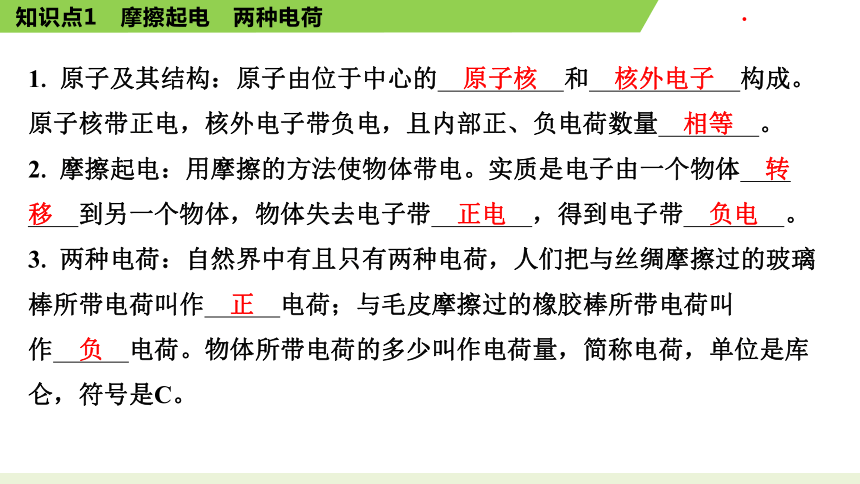

1. 原子及其結構：原子由位于中心的 和 構成。
原子核帶正電，核外電子帶負電，且內部正、負電荷數量 。
2. 摩擦起電：用摩擦的方法使物體帶電。實質是電子由一個物體
到另一個物體，物體失去電子帶 ，得到電子帶 。
3. 兩種電荷：自然界中有且只有兩種電荷，人們把與絲綢摩擦過的玻璃
棒所帶電荷叫作 電荷；與毛皮摩擦過的橡膠棒所帶電荷叫
作 電荷。物體所帶電荷的多少叫作電荷量，簡稱電荷，單位是庫
侖，符號是C。
原子核　
核外電子　
相等　
轉
移　
正電　
負電　
正　
負　

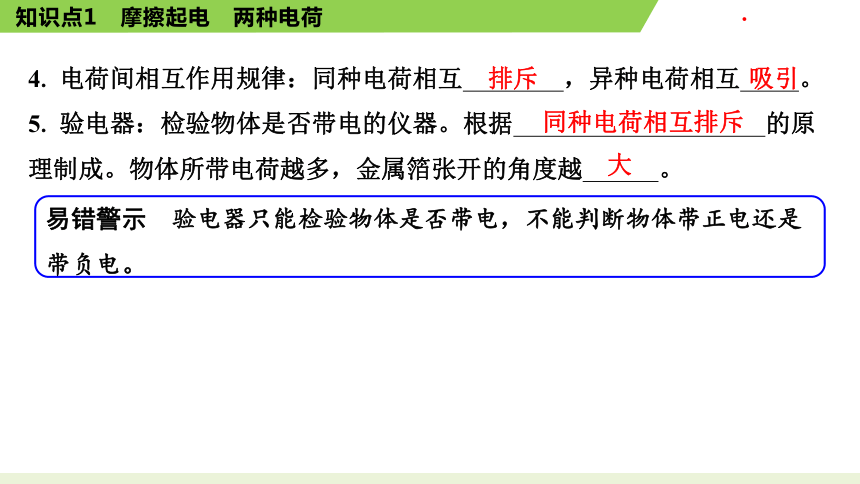

4. 電荷間相互作用規律：同種電荷相互 ，異種電荷相互 。
5. 驗電器：檢驗物體是否帶電的儀器。根據 的原
理制成。物體所帶電荷越多，金屬箔張開的角度越 。
排斥　
吸引
同種電荷相互排斥　
大　
易錯警示　驗電器只能檢驗物體是否帶電，不能判斷物體帶正電還是帶負電。
6. 導體、絕緣體、半導體和超導體
類型 導體 絕緣體 半導體 超導體
定義
的物體　
的物體 常溫下
介于導體和絕緣體之間 溫度達到臨界
溫度后，電阻
變?yōu)?
常見 舉例 金屬、人體、大地、石墨、食鹽水溶液等 橡膠、玻璃、
陶瓷、塑料等 硅、鍺、砷化鎵
等 高溫超導體磁
懸浮列車
原因 導體內部有大量可以自由移動的電荷；絕緣體內部幾乎沒有可以自由移動的電荷
容易導電　
不容易導電
　
導電性能
　

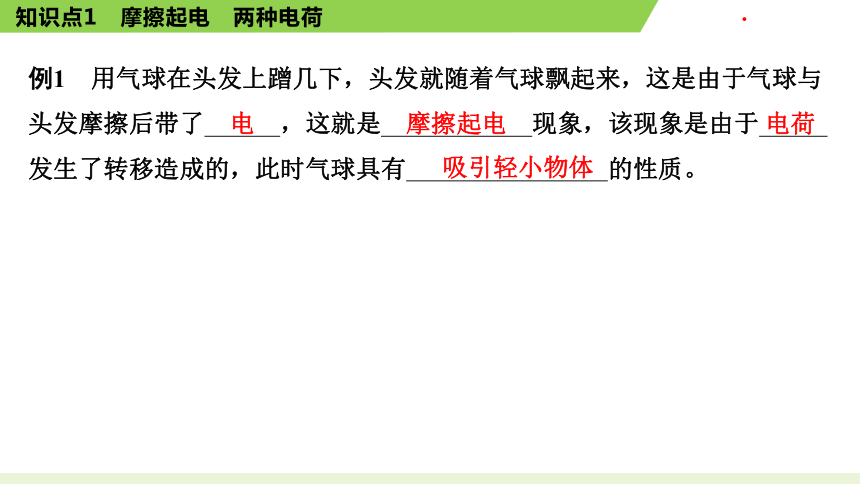

例1　用氣球在頭發上蹭幾下，頭發就隨著氣球飄起來，這是由于氣球與
頭發摩擦后帶了 ，這就是 現象，該現象是由于
發生了轉移造成的，此時氣球具有 的性質。
電　
摩擦起電　
電荷
吸引輕小物體　
【變式】驗電器是檢測物體是否帶電的儀器。如圖所示，金屬球與金屬箔之間用金屬桿連接，金屬桿與圓形支架之間必須用 （選填“導體”或“絕緣體”）材料相隔。若將帶電體接觸驗電器的金屬球，金屬箔就會張開，這是因?yàn)閮蓚€(gè)金屬箔片帶 （選填“同種”或“異種”）電荷，相互 （選填“吸引”或“排斥”）。驗電器 （選填“能”或“不能”）檢測出物體所帶電荷的性質。
絕緣體　
同種　
排斥　
不能　
1. 電路組成：由 、用電器、開關、導線等組成。
2. 電路三種狀態： 、 、 。短路分為局部短路
和電源短路。不允許直接把導線接在電源兩極（即電源被短路），可能把電源燒壞。
3. 電路連接方式：串聯和并聯
①串聯電路中電流只有 條路徑，各用電器 影響，開關可以控制所有用電器的工作。
②并聯電路中電流有兩條或兩條以上的路徑，有干路和支路之分，各用電器之間
影響， 開關可以控制所有用電器的工作， 開關只能控制所在支路的用電器。
電源　
通路　
斷路　
短路　
一　
相互　
互不　
干路　
支路　
例2 請將下列實物圖分別按照串聯、并聯的方式連接起來，并在方框內畫出對應的電路圖。
方法指導 1.串并聯電路識別 2.用電器串并聯識別判斷
例3　如圖所示電路，R1、R2為定值電阻，請按照以下要求作答：
例3題圖
（1）請?jiān)谔摼€框內畫出開關S3閉合，S1、S2斷開時的簡化電路圖，此時電路的連接方式是 。
例3（1）題圖
串聯　
（2）請?jiān)谔摼€框內畫出開關S1、S2閉合，S3斷開時的簡化電路圖，此時
電路的連接方式是 。
例3（2）題圖
并聯　
例3　如圖所示電路，R1、R2為定值電阻，請按照以下要求作答：
例3題圖
（3）請?jiān)谔摼€框內畫出開關S2、S3閉合，S1斷開時的簡化電路圖。
例3（3）題圖
（4）只閉合S1、S3時可能出現的情況是 。
電源燒毀　
例3　如圖所示電路，R1、R2為定值電阻，請按照以下要求作答：
例3題圖
方法指導
1.單開關控制所有電器 2.單開關只控制一個（路）電器 3.多開關控制一個（路）電器
例5（2024·長沙）中國高鐵技術世界領先，給人們出行帶來極大的便利。乘客進站時，需同時通過身份證驗證（相當于閉合S1）和人臉識別（相當于閉合S2），方可開啟閘機 。下列電路設計符合要求的是（　A　）
A B C D
A
例5（2024·湖南）科技小組模擬“智能開鎖”設計的電路圖，有兩種開
鎖方式，即“人臉識別”與輸入“密碼”匹配成功，或“人臉識別”與
使用“鑰匙”匹配成功才可開鎖。現用S1表示“人臉識別”，S2、S3表示
“密碼”、“鑰匙”。匹配成功后對應開關自動閉合，電動機才工作開
鎖。滿足上述兩種方式都能開鎖的電路是（　B　）
B
A B C D
03
課堂檢測
1.（2023·湘潭）下列物品，通常情況下屬于導體的是（　B　）
A. 木鏟 B. 鐵鍋 C. 玻璃杯 D. 陶瓷盤
2.（2023·岳陽）將兩個帶電輕質小球懸掛起來，慢慢靠近，會出現的現
象是（　D　）
A B C D
B
D
3.（2023·長沙）“浴霸”里的電加熱器和換氣扇能獨立工作互不干擾，符合上述要求的電路是（　A　）
A B C D
A
4.（2023·岳陽）為了節約電能，小聰利用“聲控開關”（有聲音時自動
閉合，無聲音時自動斷開）和“光控開關”（天黑時自動閉合，天亮?xí)r
自動斷開），設計了一個只有在天黑且有聲音時燈才亮的樓道照明電路。下列電路圖符合要求的是（　A　）
A B C D
A
5.（雙選）（2022·長沙）如圖甲所示，小麗在透明塑料板下放了一張愛
心圖案，用絲綢裹住手指，照著圖案用力摩擦塑料板后，均勻撒上木屑，豎起塑料板輕敲，板上就留下了一顆由木屑組成的愛心，如圖乙所
示，這個過程模擬了靜電復印。下列說法正確的是（　AD　）
A. 塑料板是絕緣體
B. 摩擦過程中創造了電荷
C. 摩擦后的塑料板和絲綢
帶上了同種電荷
D. 木屑留在塑料板上是由于帶電體能吸引輕小物體
AD
