第十八章 電功率
第四節 焦耳定律
新知探究
一、電流的熱效應
生活中，許多用電器接通電源后，都伴有熱現象發生。
電取暖器
熱得快

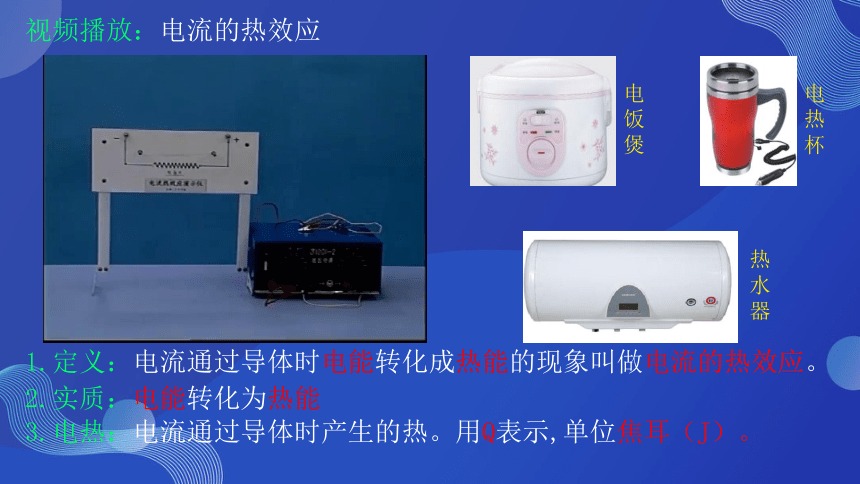

視頻播放：電流的熱效應
電飯煲
電熱杯
熱水器
1.定義：電流通過導體時電能轉化成熱能的現象叫做電流的熱效應。
2.實質：電能轉化為熱能
3.電熱：電流通過導體時產生的熱。用Q表示,單位焦耳（J）。
二、探究：電流的熱效應與什么因素有關
提出問題：
電爐絲和導線通過電流相同，為什么電爐絲熱得發紅，而導線卻幾乎不發熱？
那么，電流通過導體時產生熱的多少跟什么因素有關？
猜想假設：
猜想一：電阻絲產生的熱量同通電時間有關。
猜想二：導體通電時產生的熱量多少與導體的電阻大小有關。
猜想三：電阻絲產生的熱量同電流有關。
實驗方法：
（1）控制變量法。兩個透明容器中密閉的空氣要求_____和_____都相同；
質量
初溫
（2）轉換法。由于電流通過用電器所產生熱量的大小不易直接進行觀察比較，實驗中通過_____________來比較產生的電熱的多少。這里應用到的物理方法是_______。
液柱的高度差
轉換法
控制變量法、轉換法
設計實驗、驗證假設：
（1）探究電流產生的熱量與通電時間的關系
在研究通電時間對產生熱量多少的影響時，應該控制電流和電阻不變。
實驗表明，在阻值和電流不變時，通電時間越長，電流產生的熱量越多。
（2）探究電流產生的熱量與電阻的關系
在研究電阻對產生熱量多少的影響時，應該控制__________和電流不變，則可以讓兩個阻值不同的電阻______（串聯／并聯）后接入電路。
通電時間
串聯
探究電流產生的熱量與電阻的關系
實驗表明，在電流和通電時間相同的條件下，電阻阻值越大，電流通過電阻產生的熱量越多。
（3）探究電流產生的熱量與電流的關系
在研究電流對產生熱量多少的影響時，應該控制__________和電阻阻值不變，則可以讓兩個阻值相同的電阻_____（串聯／并聯）后再與另一阻值相同的電阻_____（串聯／并聯）接入電路。
通電時間
并聯
串聯
探究電流產生的熱量與電流的關系
實驗表明，在電阻大小和通電時間相同的條件下，電流越大，產生的熱量就越多。
實驗結論：
結論1：在通電電流和電阻相同的條件下，通電時間越長，電流產生的熱量越多。
結論2：在通電電流和通電時間相同的條件下，電阻越大，電流產生的熱量越多。
結論3：在電阻和通電時間相同的條件下，電流越大，電流產生的熱量越多。
三、焦耳定律
焦耳（1818—1889），英國物理學家。用近40年的時間做了400多次實驗，研究熱和功的關系。通過大量的實驗，于1840年最先精確地確定了電流產生的熱量與電流、電阻和通電時間的關系。
電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。這個規律叫做焦耳定律。
如果熱量用Q表示，電流用I表示，電阻用R表示，通電時間用t表示，則焦耳定律為:
公式中的Q、I、R、t的
單位分別為J、A、Ω、s 。
電流流過純電阻電器（如電爐、電烙鐵、電熨斗等）時，電能全部轉化為內能，那么電流產生的熱量 Q 就等于消耗的電能 W 。
根據歐姆定律 ，代入得:
對于純電阻電器，電流產生的熱量除了可用公式： 計算，還可以用下面公式進行計算：
對于非純電阻電器（如電吹風等），Q＜W ,電流產生的熱量只能用公式： 來計算。
思考
電爐絲和導線通過電流相同，為什么電爐絲熱得發紅，而導線卻幾乎不發熱？
因?yàn)殡娋€和電爐串聯，通過它們的電流，通電時間是一樣的，而電爐的電阻比電線的電阻大的多，所以根據焦耳定律 可知，在相同時間內電流通過電爐產生的熱量比通過電線產生的熱量大，因此電爐熱而電線卻不熱。
例題講解
【例1】一根60Ω的電阻絲接在36V的電源兩端，在5min內共產生多少熱量？
【例2】一臺電動機正常工作時線圈兩端的電壓為380V，線圈的電阻為2Ω，線圈中的電流為10A，若這臺電動機正常工作1min，求：
（1）消耗的電能W。
（2）產生的熱量Q。
1.電熱的利用
利用電熱孵化器孵小雞
用來加熱
電熱器的優點: 清潔衛生，沒有環境污染，熱效率高，還可以方便地控制和調節溫度。
2.電熱的危害
很多情況下我們并不希望用電器的溫度過高。如：電視機的后蓋有很多孔，為了通風散熱；電腦運行時要用微型風扇及時散熱等等。
電熱的利用和防止
電熨斗
電視機散熱孔
電腦主板風扇
筆記本散熱孔
取暖器
電飯鍋
電動機外殼做成凹凸?fàn)?br/>★★電熱利用:
★★電熱防止:
電熨斗
電視機散熱孔
電腦主板風扇
筆記本散熱孔
取暖器
電飯鍋
電動機外殼做成凹凸?fàn)?br/>課堂小結
1.焦耳定律:電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。這個規律叫做焦耳定律。
Q=I2Rt
3.電熱的利用和防止
2.電熱的計算
（1）純電阻電路：Q=W=I2Rt=Pt=UIt=U2t/R
（2）非純電阻電路：Q ＜W Q = I2Rt
課堂練習
1.下列用電器中，利用電流的熱效應的是（ ）
A．電風扇 B．電飯鍋 C．電視機 D．電動機
B
2.下列各用電器均標有“220V 60w”字樣，它們正常工作相同的時間發熱最多的用電器是（ ）
A．電視機 B．電風扇 C．電熱毯 D．電燈
C
3.當溫度降到很低時，某些金屬導體的電阻會突然消失，這種現象稱為超導現象。假如所有導體都沒有了電阻，當用電器通電時，下列說法正確的是（ ）
A．白熾燈仍然能發光 B．電動機仍然能轉動
C．電飯鍋仍然能煮飯 D．電熨斗能熨燙衣服
B
4.將兩根火柴分別放在串聯的兩根電熱絲R1和R2上，若R1＞R2，通電后問那根火柴先被點燃（ ）
A．R1在上的火柴 B．同時點燃
C．在R2上的火柴 D．電熨斗能熨燙衣服
A
5.將兩根火柴分別放在并聯的兩根電熱絲R1和R2上，若R1＞R2，通電后問那根火柴先被點燃（ ）
A．R1在上的火柴 B．同時點燃
C．在R2上的火柴 D．電熨斗能熨燙衣服
C
6.把一臺電動機接入電壓為220V的電路中，通過電動機的電流為5A，電動機線圈的電阻為2Ω，1min電動機消耗的電能為多少？通過線圈的電流產生的熱量為多少？
7.一只電烙鐵的額定電壓是220V，在額定電壓下工作時的電阻是1210Ω，它的額定功率有多大？在額定電壓下通電10min產生多少熱量？
8.某校師生自制了一臺電烘箱。電烘箱的電阻絲通過5A的電流時，每分鐘可產生6.6×104J的熱量。求這臺電烘箱的電功率和電阻絲工作時的電阻？
謝謝聆聽
