資源簡介

(共33張PPT)
電池盒（2個）
開關（3個）
燈座（2個）
導線（若干）
小燈泡（2個）
干電池（2節）
溫故知新
1. 摩擦起電的實質是________________。
2. 當玻璃棒與絲綢摩擦?xí)r，玻璃棒失去_________，所以玻璃棒帶_________，絲綢_______電子，所以絲綢帶___________。
3. 請根據上述第2點內容解釋摩擦起電的原理。
電子的轉移
電子
正電
得到
負電
帶正電
帶負電
玻璃棒
絲綢
4. 請判斷下列物體的帶點情況
A
B
A
B
A
B
A：不帶電
B：不帶電
A：帶正電
B：帶正電
A：帶負電
B：帶負電
A：帶負電
B：帶負電
1
新課導入
人是導體，注意用電安全！
4.1.2 電荷與電流
2
新知探究

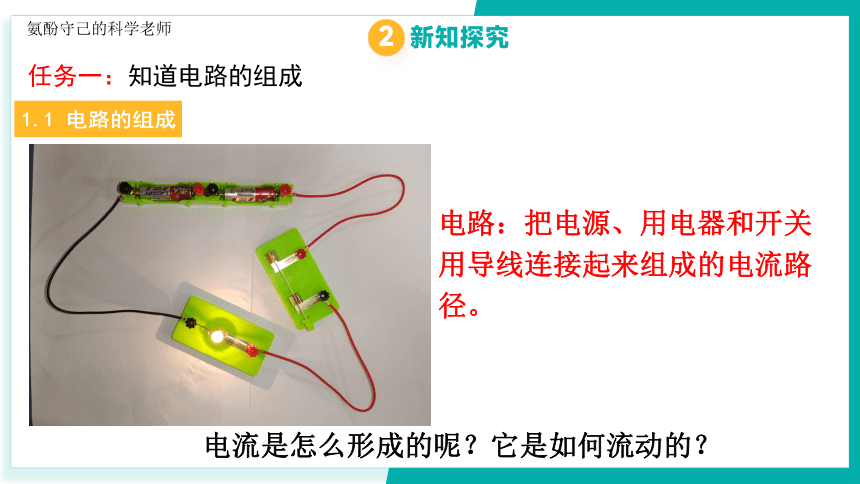

1.1 電路的組成
任務一：知道電路的組成
電路：把電源、用電器和開關用導線連接起來組成的電流路徑。
電流是怎么形成的呢？它是如何流動的？
2.1 電流的形成
任務二：知道電路中電流的形成原因
抽水機（水壓）
推動
水
定向流動
水流
渦輪轉動
抽水機（水壓）
推動
水
定向流動
水流
渦輪轉動
電源（電壓）
推動
電荷
定向移動
電流
小燈泡發光
電流：電荷的定向移動形成電流。
說一說：
活動一：將LED燈連入電路，觀察現象。查閱資料：如圖為發光二極管的元件符號，當電流從正極流向負極時，二極管會發光。反之，不發光。
結論：電流有方向
+
+
-
-
正極
負極
負極
正極
電路中電流從電源的正極出發回到負極
查閱資料：如圖為發光二極管的元件符號，當電流從正極流向負極時，二極管會發光。反之，不發光。結論：電流有方向++--正極負極負極正極電路中電流從電源的正極出發回到負極電子移動方向與電流方向相反
+
-
金屬中有許多自由移動的電子，所以能夠?qū)щ?br/>活動二：在圖4-8中標出電流、電子運動的方向。查閱資料：規定正電荷移動的方向為電流方向.電流方向電子運動方向
3.1 通路和斷路（開路）
任務三：知道電路的三種狀態
（1）通路：開關閉合時，電路中會產生電流，這樣的電路叫通路，也叫閉合電路。
（2）開路：開關斷開，或電路中某一部分?jǐn)嚅_時，電路中沒有電流，這樣的電路叫開路或斷路。
（3）電源短路：不經過用電器，直接用導線將電源
兩極連接起來的電路。
任何情況下都不能把電池的兩端
直接連在一起!
3.2 短路
短路：如果不經過用電器，而直接用導線將電
源兩極連接起來，叫做電源短路。
活動三：
將鋼絲棉連接到電路中，造成電路短路，你能觀察到什么現象？
電路短路的危害
4.1 連接電路
任務四：認識并會連接串聯電路和并聯電路并認識基本的電學元件符號
活動四：
給你兩個小燈泡，若干導線，兩節干電池，如何用這些器材使兩個小燈泡發光？
電路圖：用元件符號代替實物表示電路的圖
電池盒（2個）
開關（3個）
燈座（2個）
導線（若干）
小燈泡（2個）
干電池（2節）
請用以下器材連接電路并使2個小燈泡都能發光（一個電路）
S
L1
L2
S
L1
L2
元件分布要均勻
位置安排要適當
導線豎直橫要平
矩形棱角要分明
5.1 串聯與并聯
任務五：通過實驗認識并聯電路和串聯電路的特點
活動：（1）閉合開關，你能觀察到什么現象？
（2）斷開開關，你能觀察到什么現象？
（3）更換開關的位置，重復上述實驗，你能觀察到什么現象？
5.2 串聯電路特點
S
L1
L2
①電流只有一條路徑，通過一個元件的電流同時也通過另一個；
②電路中只需要一個開關，且開關的位置對電路沒有影響。
5.3 并聯電路的特點
S
L1
L2
干路
支路
干路
支路
S
L1
L2
①電流有兩條(或多條)路徑；
②各元件可以獨立工作；
③干路的開關控制整個干路，支路的開關只控制本支路。
練一練
S
L1
L2
S
L1
L2
S
S1
S2
L1
L2
