人教版第四章 光現象 第4節
光的折射

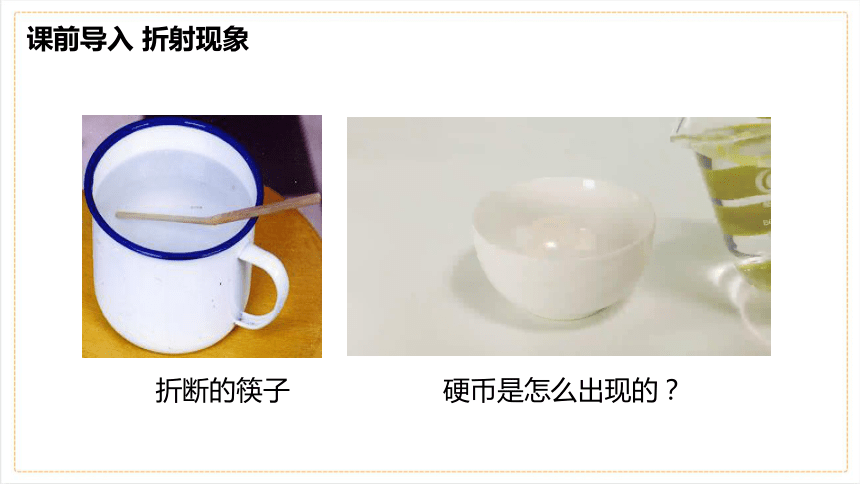

折斷的筷子
硬幣是怎么出現的？
課前導入 折射現象
光從一種介質斜射入另一種介質時，傳播方向會發生偏折的現象，叫做光的折射。
光的折射發生在兩透明
介質的分界面處
光的折射的基本概念
入射光線： 射向界面的光線。
空氣
玻璃
入射點： 入射光線與界面的交點。
法線：
經過入射點O且垂直于界面的直線。
折射光線：
光線進入另一介質被折射出去的光線。
入射角：入射光線與法線的夾角。
折射角：折射光線與法線的夾角。

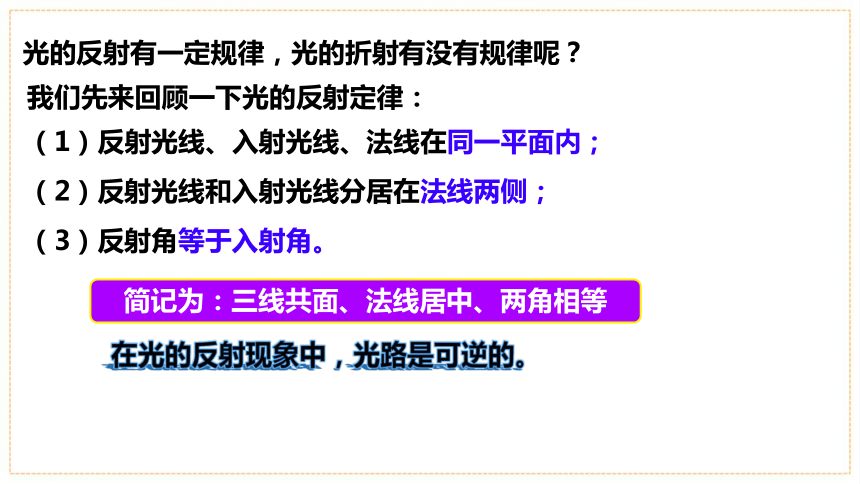

光的反射有一定規律，光的折射有沒有規律呢？
我們先來回顧一下光的反射定律：
（1）反射光線、入射光線、法線在同一平面內；
（2）反射光線和入射光線分居在法線兩側；
（3）反射角等于入射角。
簡記為：三線共面、法線居中、兩角相等
在光的反射現象中，光路是可逆的。

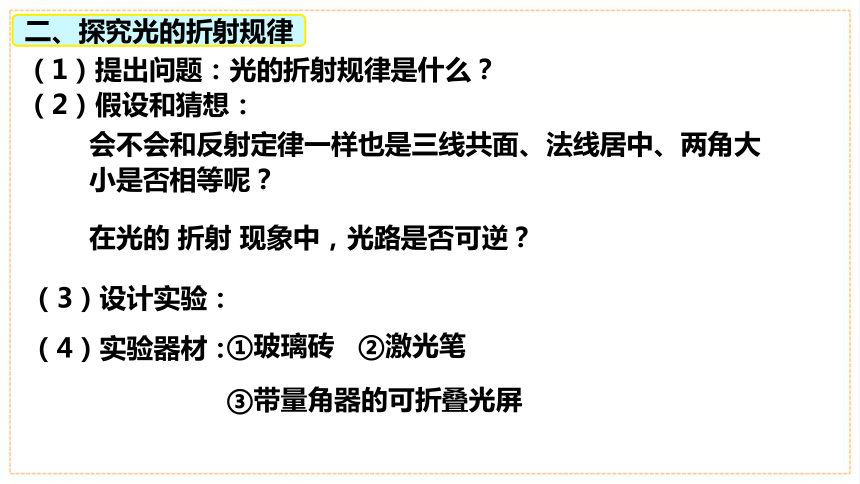

二、探究光的折射規律
（1）提出問題：光的折射規律是什么？
（2）假設和猜想：
在光的 折射 現象中，光路是否可逆？
（3）設計實驗：
（4）實驗器材：
①玻璃磚
②激光筆
③帶量角器的可折疊光屏
會不會和反射定律一樣也是三線共面、法線居中、兩角大小是否相等呢？

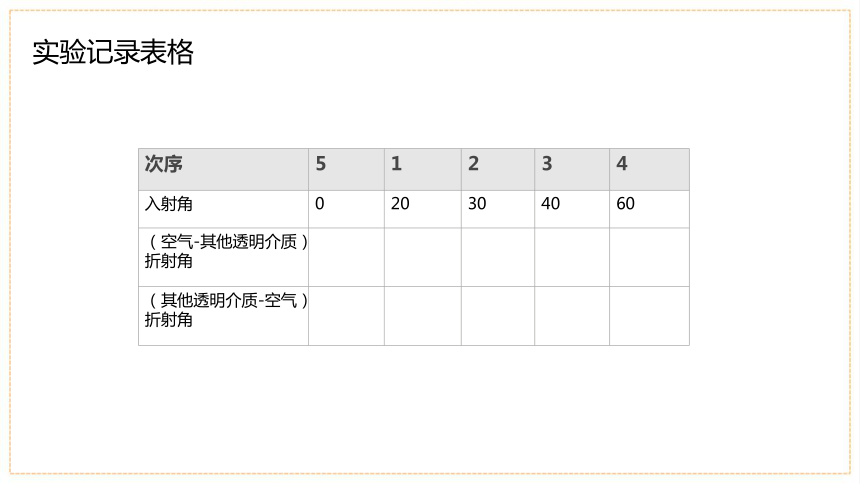

次序 5 1 2 3 4
入射角 0 20 30 40 60
（空氣-其他透明介質）折射角
（其他透明介質-空氣）折射角
實驗記錄表格

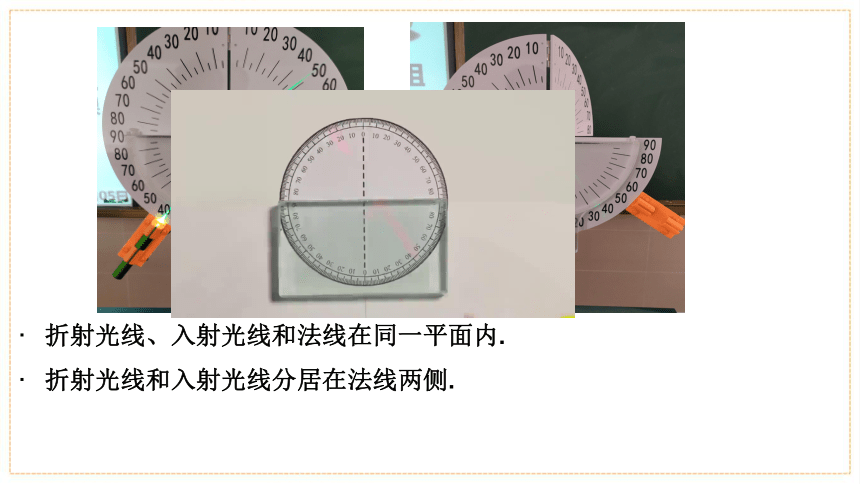

折射光線、入射光線和法線在同一平面內.
折射光線和入射光線分居在法線兩側.

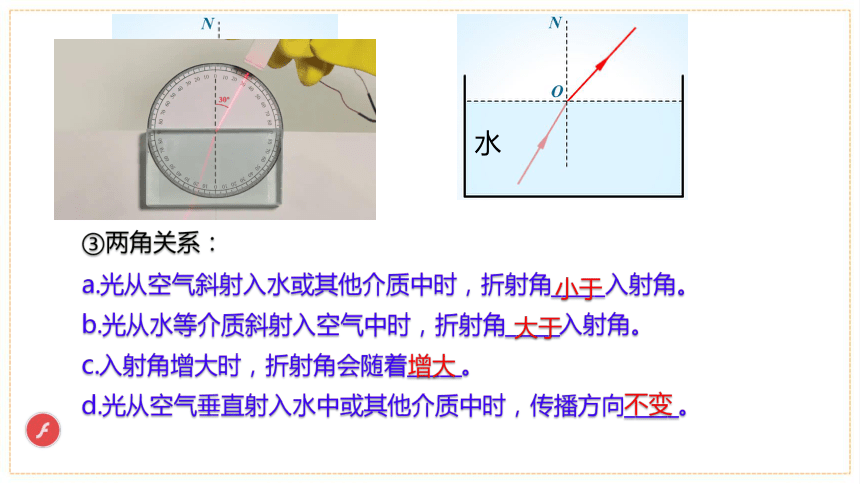

③兩角關系：
a.光從空氣斜射入水或其他介質中時，折射角_____入射角。
b.光從水等介質斜射入空氣中時，折射角_____入射角。
c.入射角增大時，折射角會隨著_____。
d.光從空氣垂直射入水中或其他介質中時，傳播方向_____。
小于
大于
增大
不變
水
水
光垂直入射到兩邊相互平行的玻璃磚
結論: 光垂直射入另一種介質中，光的傳播方向不變。
玻璃磚
空氣
空氣
入射角00，折射角00
④在折射現象中，光路可逆。
1.折射光線、入射光線分居法線兩側；
2. 折射光線、入射光線、法線在同一平面內；
光的折射規律總結
3. 光線從空氣斜射入其他介質中，折射光線靠近法線偏折， 折射角＜入射角；光從其他介質斜射入空氣中，折射光線向界面方向偏折，折射角＞入射角。（總是空氣中的角大）
6.光發生折射時，光路是可逆的。
4. 當入射角增大時，折射角也增大；當入射角減小時，折射角也減小；
5. 當光線從空氣垂直射入水中時，光的傳播方向不變。即：折射角=入射角=0°。
水
水
1．畫出圖中入射光線AO對應的大致的折射光線，并標出折射角r。
2．如圖所示，一束光從水中斜射到空氣中，請畫出折射光線的大致方向。
探究三 折射現象——硬幣再現
三、生活中的折射現象
3、生活中的折射現象
a.無論是在岸上看水中，還是在水里看岸邊，我們看到的都是升高了的虛像
空氣
水
樹變高了
從岸上看到水中景物的虛像比物體實際位置高
討論：怎樣才能叉到魚
空氣
水
b、叉魚的時候要瞄準“魚”的下方，因為我們看到的是升高了的虛像
glass
air
從空氣斜射入玻璃的兩次折射
i
r
r'
i'
單色光經長方體玻璃磚后，側移但傳播方向不變。
海市蜃樓的成因
光經過不均勻的大氣時發生折射，形成的虛像。
冷
熱
1、往盆里倒水,會看到盆底的深度變( ),潛水員從水下觀察岸邊的樹,看到的樹變( )
2、在平靜的湖水中看到“魚兒在云中游”的景觀，看到的魚和云實際上 （ ）
A、云是虛象，魚是實物 B、云是虛象，魚是實像
C、云和魚都是實像 D、云和魚都是虛像
淺
高
D
3．如圖所示，是光在空氣和玻璃兩種介質中傳播的路線，中_____是入射光線，___是反射光線，___是折射光線，反射角為____，折射角為____，_____邊是空氣,_____邊是玻璃。
BO
OA
OC
600
350
左
右
4、有一光線斜射入水中，下圖中折射光線正確的是 （ ）
B
5.下列哪一個正確表示了光從玻璃射入空氣的情況？ （ ）
C
6、下列各現象中，屬于光的折射現象的是（ ）
A．我們能從不同方向看見本身不發光的物體
B．人站在湖邊看到湖中的魚
C．黑板某部分“反光”看不清上面的字．
D．夜晚，在路燈下出現人的影子
7、下列現象中，不屬于光的折射現象的是（ ）
A．盛了水的碗，看上去碗底變淺了
B．晴天看見“白云”在水中飄動
C．一端放入水中的鉛筆看起來在水面被折斷了
D．透過一張透明塑料紙上的水珠看到字放大了
B
B
8、古詩詞中有許多描述光學現象的詩句，如“潭清疑水淺”說的就是光的_______現象；“池水映明月”說的就是光的________現象．
折射
反射
如圖，一束激光斜射向三棱鏡，畫出這束光兩次折射的大致光路.
光通過玻璃三棱鏡時的折射情況
glass
air
出射光線將向___ _偏折（選填：頂角 / 底面）.
底面
