模塊四　電和磁
第24講　電學基礎(一)
——電荷、電表、電阻

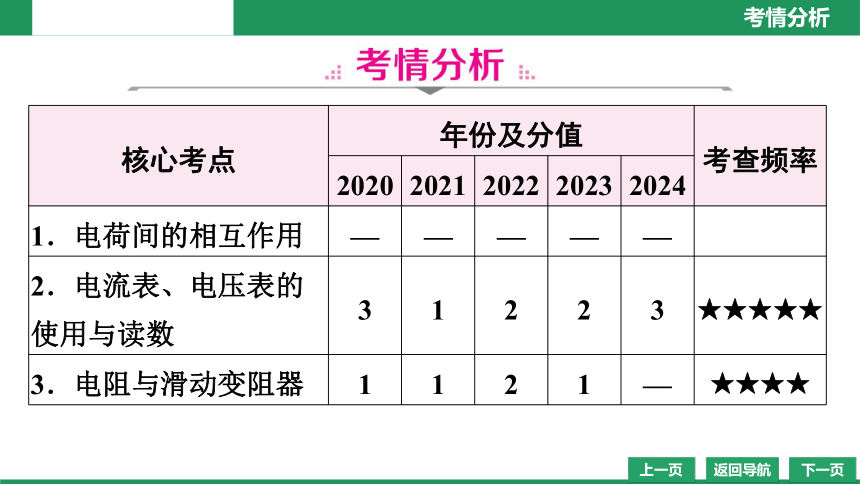

核心考點 年份及分值 考查頻率
2020 2021 2022 2023 2024
1．電荷間的相互作用 — — — — —
2．電流表、電壓表的使用與讀數 3 1 2 2 3 ★★★★★
3．電阻與滑動變阻器 1 1 2 1 — ★★★★

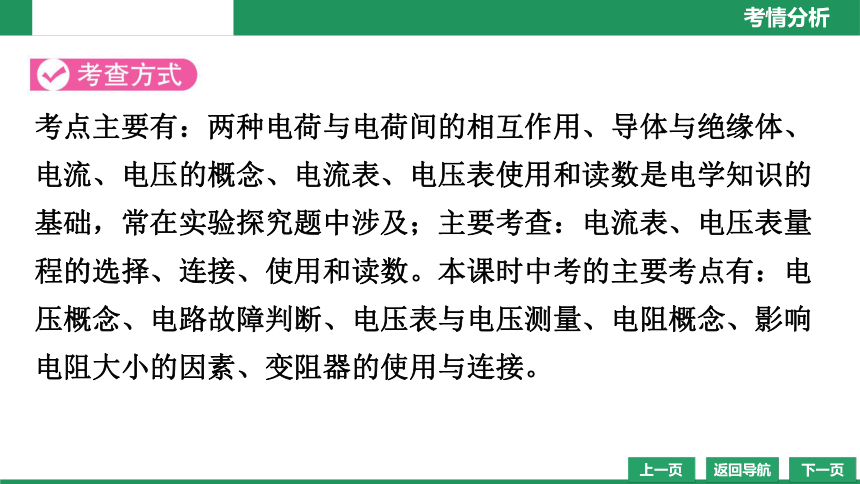

考點主要有：兩種電荷與電荷間的相互作用、導體與絕緣體、電流、電壓的概念、電流表、電壓表使用和讀數是電學知識的基礎，常在實驗探究題中涉及；主要考查：電流表、電壓表量程的選擇、連接、使用和讀數。本課時中考的主要考點有：電壓概念、電路故障判斷、電壓表與電壓測量、電阻概念、影響電阻大小的因素、變阻器的使用與連接。

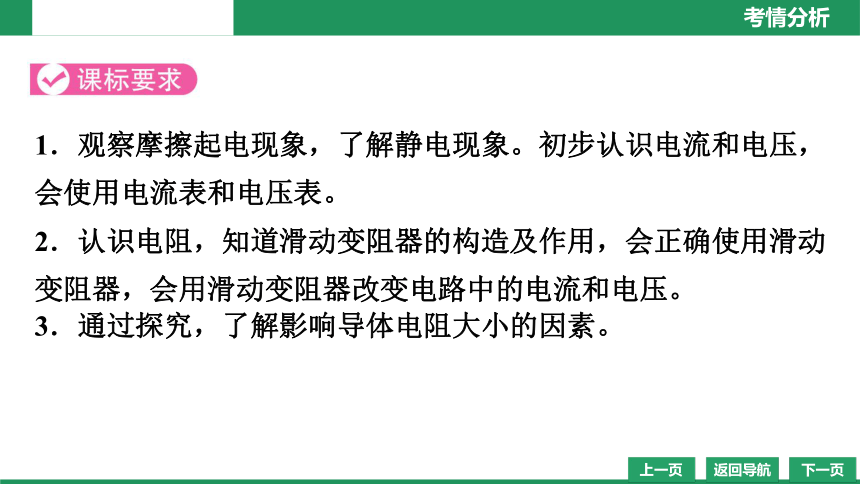

1．觀察摩擦起電現象，了解靜電現象。初步認識電流和電壓，會使用電流表和電壓表。
2．認識電阻，知道滑動變阻器的構造及作用，會正確使用滑動變阻器，會用滑動變阻器改變電路中的電流和電壓。
3．通過探究，了解影響導體電阻大小的因素。

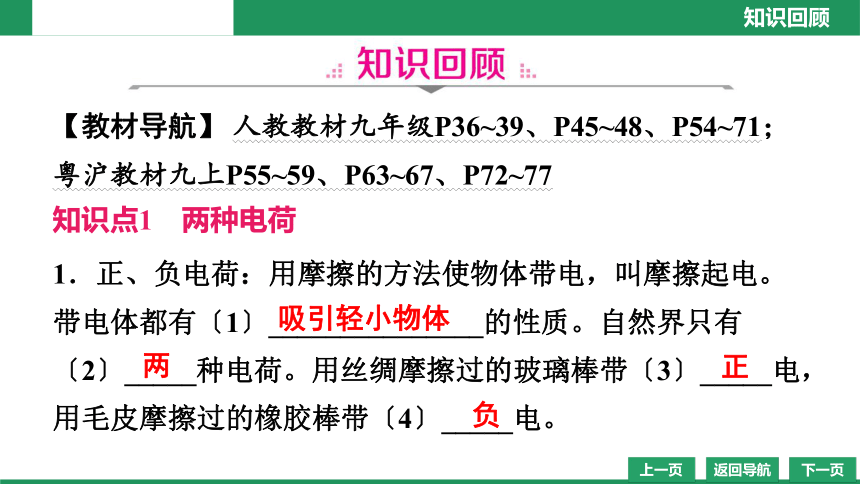

【教材導航】 人教教材九年級P36~39、P45~48、P54~71；粵滬教材九上P55~59、P63~67、P72~77
知識點1　兩種電荷
1．正、負電荷：用摩擦的方法使物體帶電，叫摩擦起電。帶電體都有〔1〕_______________的性質。自然界只有
〔2〕_____種電荷。用絲綢摩擦過的玻璃棒帶〔3〕_____電，用毛皮摩擦過的橡膠棒帶〔4〕_____電。
吸引輕小物體　
兩　
正　
負　

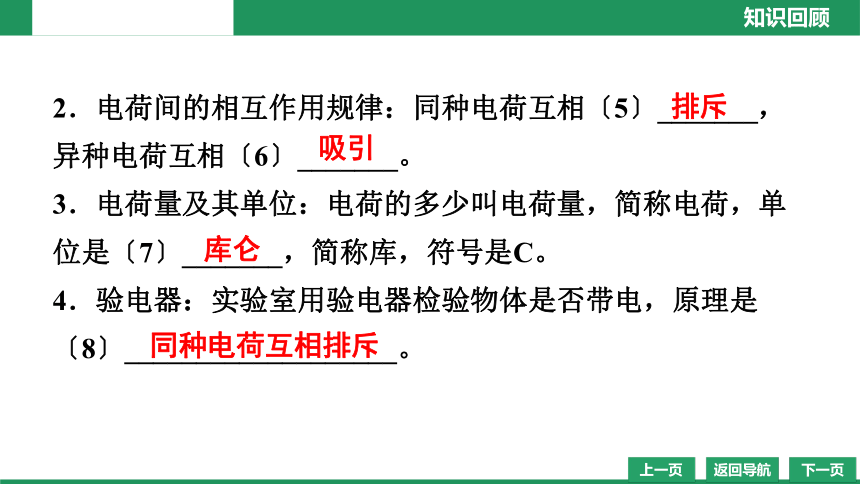

2．電荷間的相互作用規律：同種電荷互相〔5〕_______，異種電荷互相〔6〕_______。
3．電荷量及其單位：電荷的多少叫電荷量，簡稱電荷，單位是〔7〕_______，簡稱庫，符號是C。
4．驗電器：實驗室用驗電器檢驗物體是否帶電，原理是
〔8〕___________________。
排斥　
吸引　
庫侖　
同種電荷互相排斥　
5．原子結構：原子由位于中心的〔9〕_________和核外電子構成，其中原子核帶〔10〕_____電，電子帶〔11〕_____電。
6．摩擦起電的實質：摩擦起電只是電荷從一個物體轉移到另一個物體上。
原子核　
正　
負　
知識點2　電流、電流表的使用
7．電流：電荷的〔12〕___________形成電流。
(1)電流的方向：規定〔13〕_____電荷定向移動的方向為電流的方向。在電源外部，電流的方向是從電源〔14〕_____極流向〔15〕_____極的。
(2)電流的形成條件：
①〔16〕_________；②〔17〕___________。
定向移動　
正　
正　
負　
有電源　
電路閉合　

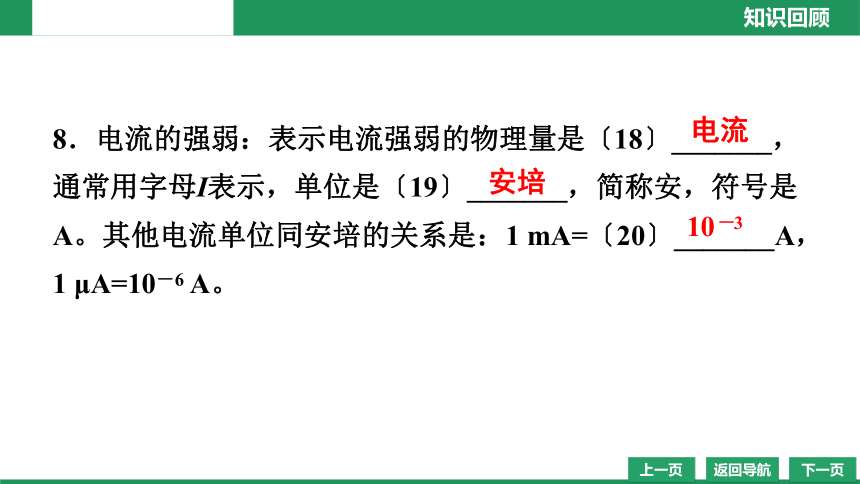

8．電流的強弱：表示電流強弱的物理量是〔18〕_______，通常用字母I表示，單位是〔19〕_______，簡稱安，符號是A。其他電流單位同安培的關系是：1 mA=〔20〕_______A，1 μA=10－6 A。
電流　
安培　
10－3　

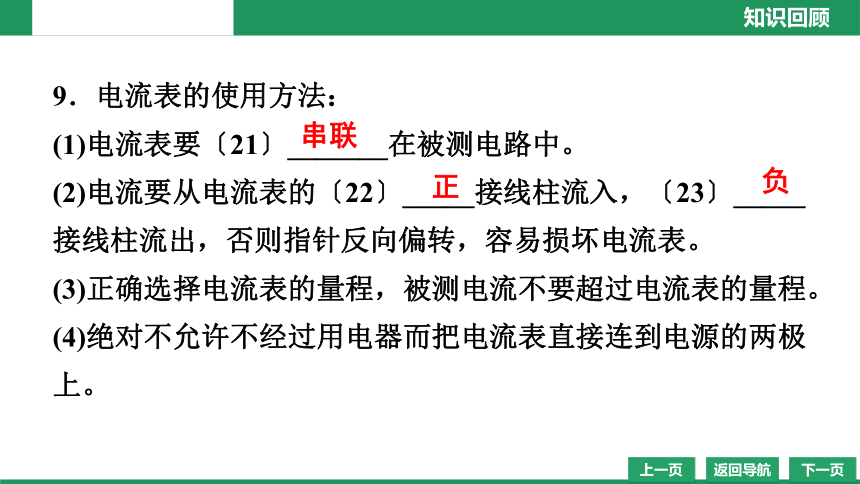

9．電流表的使用方法：
(1)電流表要〔21〕_______在被測電路中。
(2)電流要從電流表的〔22〕_____接線柱流入，〔23〕_____接線柱流出，否則指針反向偏轉，容易損壞電流表。
(3)正確選擇電流表的量程，被測電流不要超過電流表的量程。
(4)絕對不允許不經過用電器而把電流表直接連到電源的兩極上。
串聯　
正　
負　
知識點3　電壓、電壓表的使用
10．電壓：
(1)要讓一段電路中有電流，它的兩端就要有電壓。電壓由〔24〕_______提供。電壓用字母U表示，國際單位是伏特，簡稱伏，用V表示。常用單位與其的關系是：
2 mV=〔25〕__________V；2 kV=〔26〕________V。
電源　
2×10－3　
2 000　

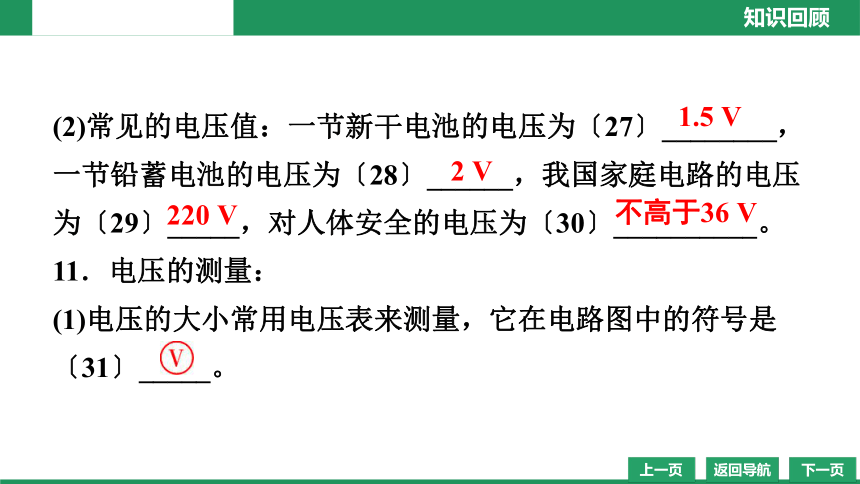

(2)常見的電壓值：一節新干電池的電壓為〔27〕________，一節鉛蓄電池的電壓為〔28〕______，我國家庭電路的電壓為〔29〕_____，對人體安全的電壓為〔30〕__________。
11．電壓的測量：
(1)電壓的大小常用電壓表來測量，它在電路圖中的符號是〔31〕_____。
1.5 V　
2 V　
220 V　
不高于36 V　
(2)在使用電壓表時要注意：
①電壓表要與被測量電路〔32〕_______；
②電壓表正接線柱要靠近電源〔33〕_____極，負接線柱靠近電源〔34〕_____極，即“正進負出”；
③被測電壓不要超過〔35〕_______________，當被測電壓的大小不確定時應使用〔36〕_______法來選擇量程。(電壓表可以直接接在電源兩端，此時測量的是電源電壓)
并聯　
正　
負　
電壓表的量程　
試觸　
知識點4　電阻
12．電阻：表示導體對電流阻礙作用的大小。電阻用字母R表示，國際單位是歐姆，簡稱歐，用Ω表示。常用單位與其的關系是：2 MΩ=〔37〕_________Ω；
2 kΩ=〔38〕_________Ω。
2×106　
2×103　
13．電阻是導體本身的一種性質，它的大小與導體的
〔39〕_______、〔40〕_______、〔41〕___________等因素有關。導體的電阻還受溫度影響，一般情況下，溫度越高，電阻越大。導體電阻的大小與電壓、電流無關。
材料　
長度　
橫截面積　
知識點5　滑動變阻器
14．原理：通過改變接入電路中的〔42〕_____________來改變電阻；它在電路圖中的符號是〔43〕______________。
15．作用：①改變電路中的〔44〕_____________；
②〔45〕___________。
電阻絲長度　
電壓和電流　
保護電路　
16．使用方法：
(1)要與用電器〔46〕_____聯在電路中；
(2)接入電路時，應“一上一下”各接一個接線柱；
(3)閉合開關前，滑片應移到阻值〔47〕_______的位置。
17．銘牌“50 Ω　1.5 A”的含義：
“50 Ω”指變阻器〔48〕_________________，
“1.5 A”指〔49〕____________________________。
串　
最大　
最大阻值為50 Ω　
允許通過的最大電流為1.5 A　
小雪用如圖所示的實驗器材探究“電阻的大小與哪些因素有關”，其中電源電壓恒定，燈絲電阻的變化忽略不計。她提出以下猜想：
①導體的電阻與導體的長度有關；
②導體的電阻與導體的橫截面積有關；
③導體的電阻與導體的材料有關。
實驗21　探究影響電阻大小的因素
(1)在連接電路的過程中，開關應該_______；
(2)實驗中小雪通過觀察_____________來比較金屬絲電阻的大小更準確；
斷開　
電流表示數　
(3)為了實驗安全，電路甲中的小燈泡_______(選填“能”或“不能”)用導線代替；
(4)小雪分別將圖乙中的四根金屬絲的兩端接到電路甲中M、N處，并將測得的電流值記在了表格中；為了驗證猜想②，需比較表格中B和____兩個電流值；
比較表格中B和C兩個電流值，是為
了驗證猜想_____；
導體 A B C D
電流 0.3 A 0.26 A 0.16 A 0.4 A
不能　
D　
①　
(5)通過實驗發現錳銅合金和鎳鉻合金導電性能較好的材料是___________。
導體 A B C D
電流 0.3 A 0.26 A 0.16 A 0.4 A
錳銅合金　
［例題］ 在如圖所示的電路連接中，下列說法中正確的是(　　)
A．燈泡L1和L2并聯，電流表測的是L1的電流
B．燈泡L1和L2并聯，電壓表測的是電源電壓
C．燈泡L1和L2串聯，電壓表測的是L2的電壓
D．燈泡L1和L2串聯，電壓表測的是L1的電壓
重難點　如何判斷電表測量的對象
D　
［變式］ 如圖所示電路，閉合開關，下列判斷正確的是
(　　)
A．燈L1、L2串聯
B．電流表測燈L1電流
C．電流表測燈L2電流
D．電流表測總電流
B　
考查點1　電荷與靜電
1．(2024·韶關一模)從17世紀開創近代物理后的幾百年來，人們對物質結構的探索日益深入，目前，其中Y應該是(　　)
A．中子
B．原子
C．電子
D．元素
B　
2．(2024·廣州二模)不同物質的原子核束縛電子的本領強弱如圖所示。將橡膠與玻璃摩擦，摩擦后，則(　　)
A．玻璃不帶電
B．摩擦時，電子轉移方向是
從橡膠到玻璃
C．橡膠帶正電
D．被橡膠吸引的物體可能帶
正電
D　
3．(2024·廣州二模)圖甲中用帶正電的物體接觸原來不帶電的驗電器金屬球，兩金屬箔相互排斥，圖乙是原子結構示意圖，其中粒子b和粒子c的帶電情況如表格所示，則(　　)
A．粒子c是質子
B．兩片金屬箔一
定帶異種電荷
C．兩片金屬箔一
定得到了粒子b
D．兩片金屬箔一定失去了粒子a
粒子 帶電情況
b 帶正電
c 不帶電
D　
4．(2024·肇慶二模)如圖所示，取兩個相同的驗電器甲和乙，使甲帶負電，乙不帶電，用帶有絕緣手柄的金屬棒把甲和乙連接起來，下列說法正確的是(　　)
A．有自由電子從甲流向乙
B．甲中的金屬箔張角變大
C．乙帶電后金屬箔片不張開
D．金屬棒中有從甲到乙的持續電流
A　
5．(2024·廣州三模)甲、乙、丙三個輕質小球情況如圖，已知乙帶負電，丙經過摩擦___________(選填“失去正電荷”“失去負電荷”或“得到電子”)而帶電。請選出符合甲情況的選項：_______(①帶負電；②帶正電；③不帶電)。
得到電子　
②③　
考查點2　電流、電流表
6．下列電路中，閉合開關后，電流表能正確測量出通過燈泡L2電流的是(　　)
D　
7．(2024·廣東二模)如圖所示，使用電流表前需用螺絲刀_____(選填“順”或“逆”)時針旋轉調零旋鈕，讓指針在零刻度線處，接入電路后，電流表先用_____(選填“大”或“小”)量程進行“試觸”。
順　
大　
8．(2024·東莞一模)如圖，電流表的讀數為______mA。
240　
考查點3　電壓、電壓表
9．(2024·廣州三模)在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池，又稱它為原電池。將電壓表接到銅片和鋅片上觀察到如圖所示現象，則下列說法正確的是
(　　)
A．此時的電路處于短路狀態
B．原電池工作時將電能轉化為化學能
C．原電池的鋅片相當于是電源的正極
D．導線中的自由電荷從鋅片經電壓表流向銅片
D　
10．(2024·清遠二模)如圖所示，圖甲中電壓表的分度值為______V，讀數為______V；若使用時出現如圖乙所示的情況，則原因是_______________。
0.1　
2.2　
量程選擇過大　
11．如圖所示的電路，閉合開關S，定值電阻R1與R2的連接方式是_______；電壓表測的是_____兩端的電壓。
串聯　
R1　
考查點4　電阻、變阻器
12．(2024·成都一模)如圖所示，在“探究影響導體電阻大小的因素”實驗中，將線路板上三根橫截面積相同的金屬絲分別接入電路。下列說法錯誤的是(　　)
A．燈泡越亮，表明接入電路中的金屬絲的電
阻越大
B．選擇金屬絲①和③可以探究電阻的大小是
否跟導線的材料有關
C．實驗時可以再串聯一個電流表，讓電流表來反映電阻大小
D．該實驗在探究過程中使用了控制變量法
A　
13．(2024·陽江二模)如圖所示，甲是發光二極管，具有單向導電性，它是利用_________材料制成的；某些材料在特定溫度下，電阻接近于零，這種材料在物理學中稱之為_________(以上兩空均選填“導體”“絕緣體”“半導體”或“超導體”)；如圖乙所示，某手機
移動電源(俗稱充電寶)有兩個輸出端，
通過電源線可以單獨或同時為手機充
電，這兩個輸出端的連接方式是_____聯。
半導體　
超導體　
并　
14．(2024·汕頭一模)如圖所示為可調亮度臺燈及其用于調光的電位器結構圖，電位器應與燈泡_____聯，它是通過改變電阻片接入電路中的_______來改變其接入電路中的電阻，若使滑片P順時針轉動時燈泡變亮，應將接線柱_______接入電路。(選填“1和2”或“2和3”或“1和3”)。
串　
長度　
1和2　
15．如圖甲所示是“探究導體的電阻跟哪些因素有關”的實驗裝置，a為錳銅合金絲，b、c為鎳鉻合金絲，其中a、b長度相同，a、b、c粗細相同。實驗時
通過觀察_______________間接比較
導線電阻的大小；若選擇將a、b分別
接入電路中，則是為了探究電阻大小
跟導體的_______是否有關；
電流表的示數　
材料　
如圖乙，在家庭裝修連接電路時，連接處的電線芯要緊密地多繞幾圈，這樣就可以增大連接處的橫截面積，使連接處的電阻_______(選填“增大”或“減小”)。
減小　
