第五章　透鏡及其應用
第1節　透鏡
預習清單

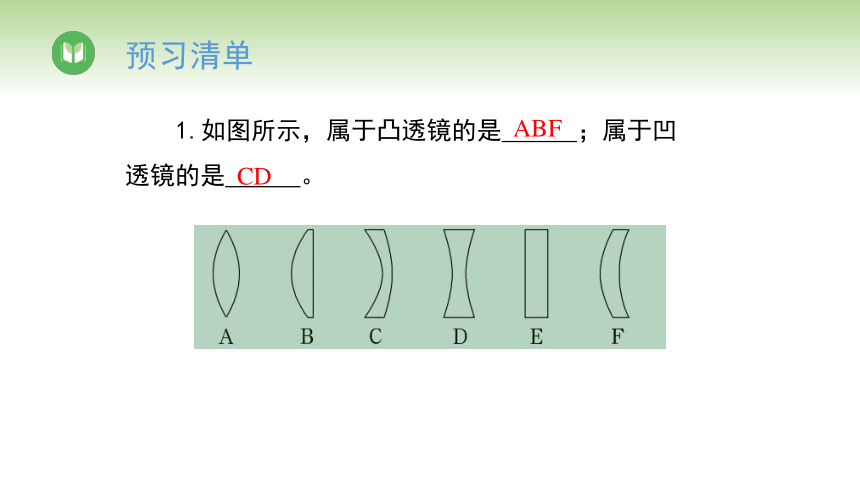

1.如圖所示，屬于凸透鏡的是 ；屬于凹透鏡的是 。
ABF
CD
預習清單

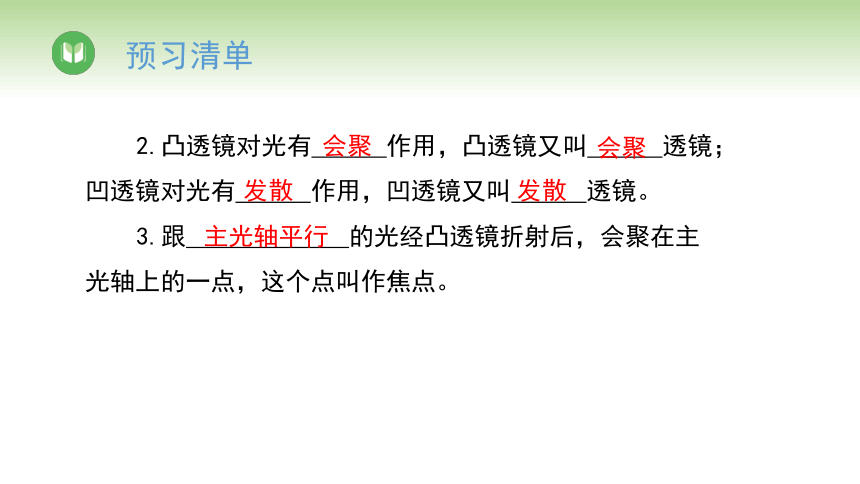

2.凸透鏡對光有 作用，凸透鏡又叫 透鏡；凹透鏡對光有 作用，凹透鏡又叫 透鏡。
3.跟 的光經凸透鏡折射后，會聚在主光軸上的一點，這個點叫作焦點。
會聚
會聚
發散
發散
主光軸平行
導入新課

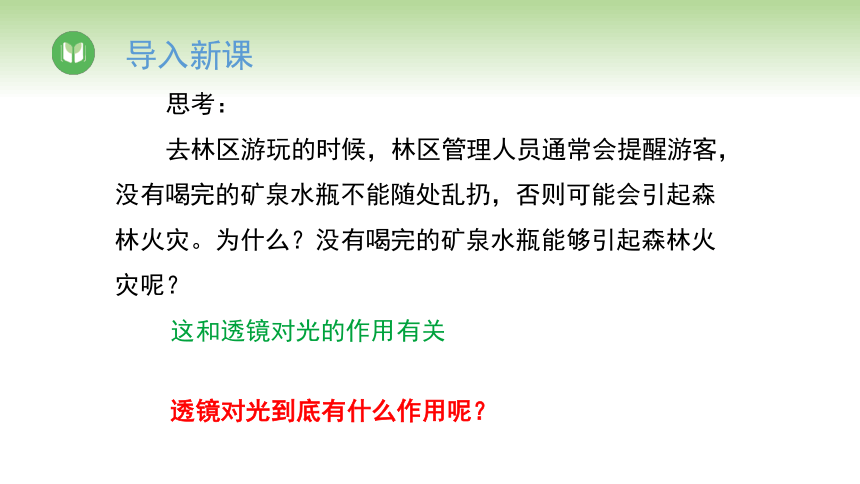

思考：
去林區游玩的時候，林區管理人員通常會提醒游客，沒有喝完的礦泉水瓶不能隨處亂扔，否則可能會引起森林火災。為什么？沒有喝完的礦泉水瓶能夠引起森林火災呢？
這和透鏡對光的作用有關
透鏡對光到底有什么作用呢？
任務一：認識透鏡

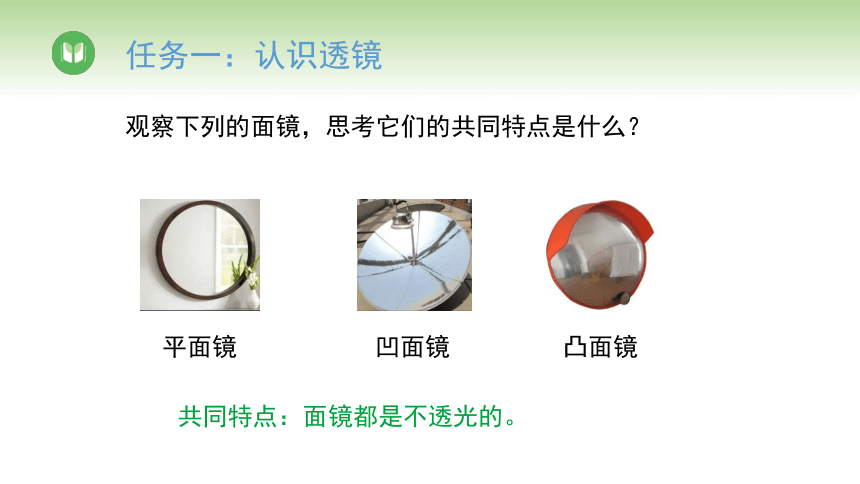

觀察下列的面鏡，思考它們的共同特點是什么？
平面鏡 凹面鏡 凸面鏡
共同特點：面鏡都是不透光的。
任務一：認識透鏡

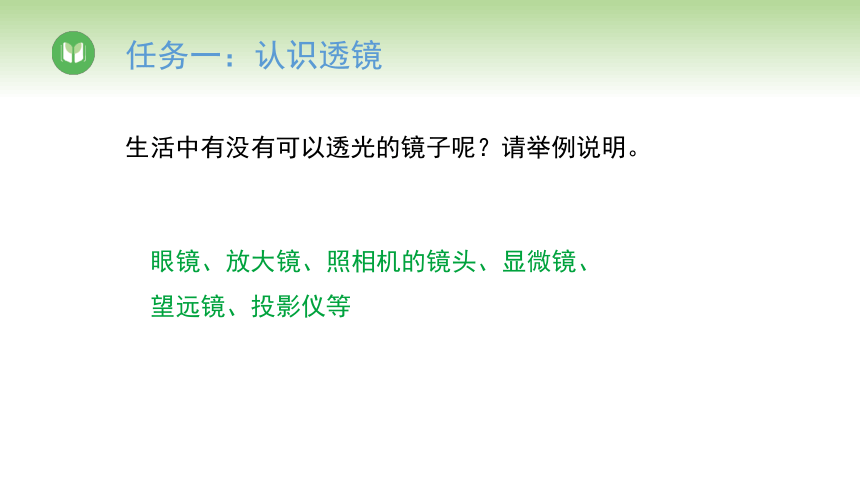

生活中有沒有可以透光的鏡子呢？請舉例說明。
眼鏡、放大鏡、照相機的鏡頭、顯微鏡、望遠鏡、投影儀等
任務一：認識透鏡

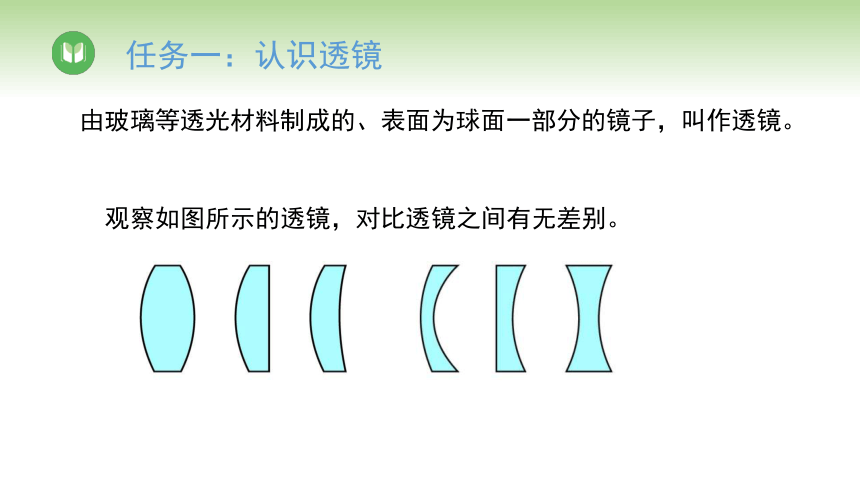

由玻璃等透光材料制成的、表面為球面一部分的鏡子，叫作透鏡。
觀察如圖所示的透鏡，對比透鏡之間有無差別。
任務一：認識透鏡

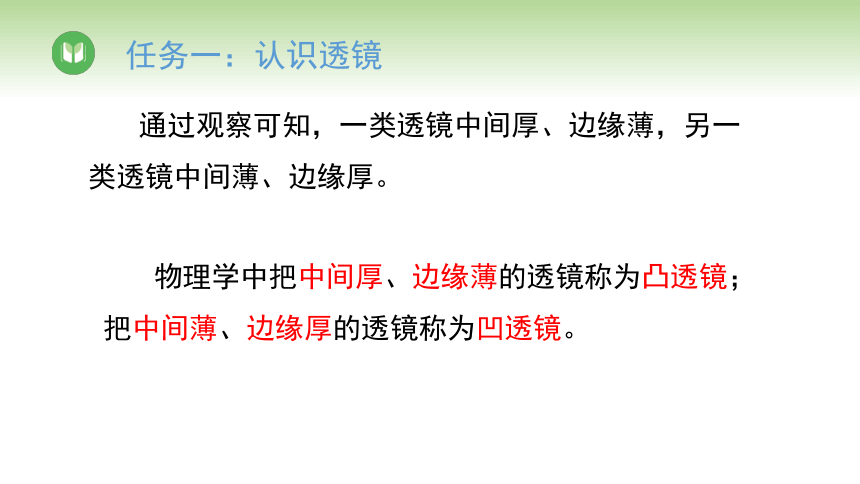

通過觀察可知，一類透鏡中間厚、邊緣薄，另一類透鏡中間薄、邊緣厚。
物理學中把中間厚、邊緣薄的透鏡稱為凸透鏡；把中間薄、邊緣厚的透鏡稱為凹透鏡。
任務一：認識透鏡

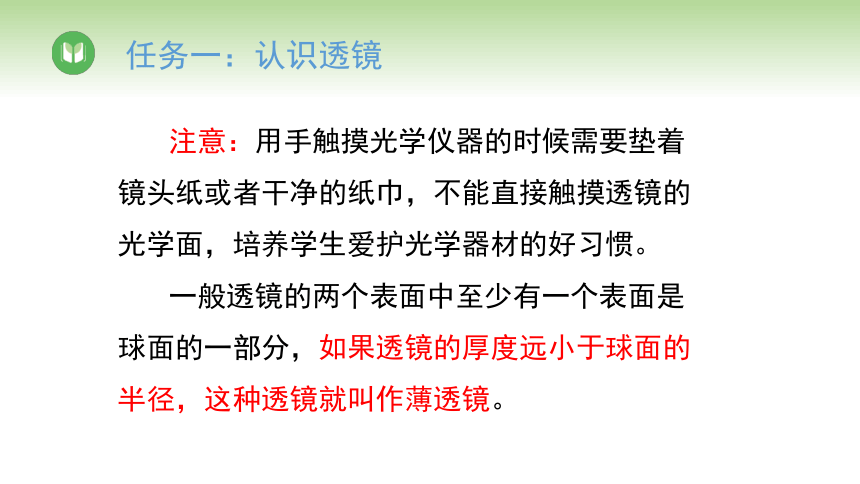

注意：用手觸摸光學儀器的時候需要墊著鏡頭紙或者干凈的紙巾，不能直接觸摸透鏡的光學面，培養學生愛護光學器材的好習慣。
一般透鏡的兩個表面中至少有一個表面是球面的一部分，如果透鏡的厚度遠小于球面的半徑，這種透鏡就叫作薄透鏡。
任務一：認識透鏡

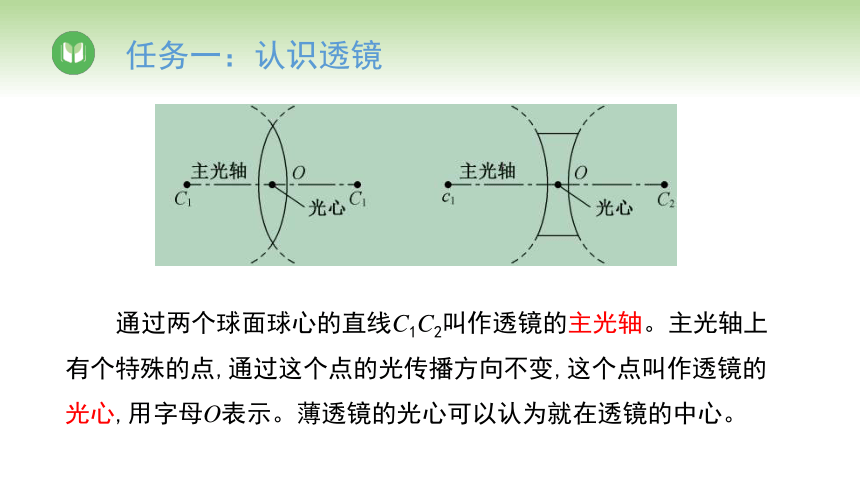

通過兩個球面球心的直線C1C2叫作透鏡的主光軸。主光軸上有個特殊的點,通過這個點的光傳播方向不變,這個點叫作透鏡的光心,用字母O表示。薄透鏡的光心可以認為就在透鏡的中心。
任務二：透鏡對光的作用

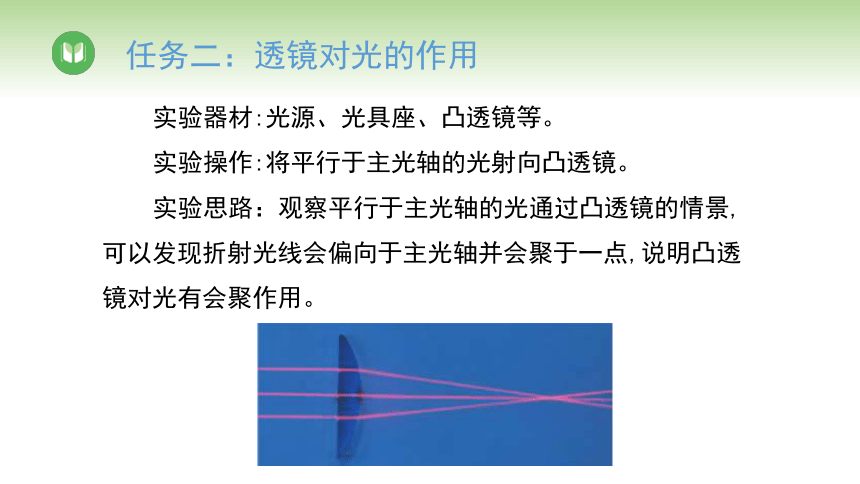

實驗器材:光源、光具座、凸透鏡等。
實驗操作:將平行于主光軸的光射向凸透鏡。
實驗思路：觀察平行于主光軸的光通過凸透鏡的情景,可以發現折射光線會偏向于主光軸并會聚于一點,說明凸透鏡對光有會聚作用。
任務二：透鏡對光的作用
思考1：凸透鏡對光有會聚作用,是否意味著所有的光線經過凸透鏡后都會聚于一點呢
思考2：基于前面的學習和生活經驗,同學們可能認為一定會聚于一點,也有部分同學認為不一定會聚于一點。如何通過實驗證明到底哪種觀點是正確的呢
任務二：透鏡對光的作用
前面的結論只是在平行入射光照射凸透鏡的情況下得出的,為了得到準確的規律,應該改變入射光的方向進行多次實驗,看看是否都能會聚于一點。
任務二：透鏡對光的作用
實驗器材:光源、光具座、凸透鏡等。
實驗操作:多次改變入射光的方向,觀察通過凸透鏡后的折射光是否都能會聚于一點。
任務二：透鏡對光的作用
任務二：透鏡對光的作用
實驗現象：改變入射光的方向,發現并不是所有的光通過凸透鏡后都能會聚于一點。例如,當入射的兩束光以一定的張角射向凸透鏡時,折射光并沒有會聚于一點。
任務二：透鏡對光的作用
提問：
你覺得凸透鏡對光的會聚作用的本質是什么
通過觀察折射光線和入射光線的傳播方向,得出凸透鏡對光的會聚作用指的是:折射光線與入射光線相比,更偏向于主光軸,并且會聚作用并不意味著通過凸透鏡的所有光一定會聚于一點。
任務二：透鏡對光的作用
思考：
凹透鏡對光是不是也有會聚作用呢？
實驗器材:光源、光具座、凹透鏡等。
實驗操作:觀察平行光通過凹透鏡后折射光的傳播方向;改變平行光入射的方向,仔細觀察折射光的傳播方向。
任務二：透鏡對光的作用
實驗結論：平行于主光軸的光通過凹透鏡折射后會偏離主光軸變得發散,說明凹透鏡對光有發散作用。
任務二：透鏡對光的作用
思考：
凹透鏡對光有發散作用,是否意味著所有的光通過凹透鏡后都不會聚于一點呢
實驗操作:多次改變入射光的方向,可以發現并不是所有的光通過凹透鏡折射后都不能會聚于一點的。
任務二：透鏡對光的作用
任務二：透鏡對光的作用
提問：
你覺得凹透鏡對光的發散作用的本質是什么
通過觀察折射光線和入射光線的傳播方向,學生得出凹透鏡對光的發散作用指的是:折射光線與入射光線相比,更偏離主光軸,并且發散作用并不意味著通過凹透鏡的光一定不會聚一點。
任務二：透鏡對光的作用
提問:
為什么凸透鏡對光有會聚作用,凹透鏡對光有發散作用呢
如圖所示,將凸透鏡和凹透鏡分成若干小份后,可以把每一份看作三棱鏡或梯形玻璃磚,任意選取三小份,畫出光線經過這三部分的折射光線,可以得出凸透鏡對光有會聚作用,凹透鏡對光有發散作用。
任務三：焦點和焦距
思考：
光從左到右,可以會聚于凸透鏡右邊的一點,那從右到左是否也可以會聚于一點呢
實驗器材:四個光源、兩個相同的凸透鏡、光具座等。
實驗操作:將透鏡固定在光具座中央,先用兩個光源平行于主光軸從左往右入射;再用兩個光源平行于主光軸從右往左入射。
實驗結論：不管平行光是從左向右還是從右向左射入,最后都會在凸透鏡的另一側會聚于一點。
任務三：焦點和焦距
凸透鏡能使跟主光軸平行的光會聚在主光軸上的一點,這個點叫作凸透鏡的焦點。焦點到凸透鏡光心的距離叫作焦距。
如圖所示,凸透鏡兩側各有一個焦點,焦點用符號F 表示。圖中f 表示焦距。
凸透鏡對光有會聚作用,所以也叫會聚透鏡。
任務三：焦點和焦距
思考：
在折射中光路是可逆的,那么從焦點發出的光射向凸透鏡后將怎樣傳播
結論:從凸透鏡焦點射向凸透鏡的光,通過凸透鏡后變?yōu)槠叫泄狻?br/>任務三：焦點和焦距
思考：
不同厚度的凸透鏡對光的會聚能力是否相同
實驗器材:平行光源,四個不同厚度的凸透鏡,光具座等。
實驗操作:將平行光源固定在光具座上相同的位置,發出平行光并分別射向放在光具座上同一位置處的厚薄不同的凸透鏡。
任務三：焦點和焦距
實驗現象：現折射光并沒有會聚于相同的位置,并且厚凸透鏡對光的會聚能力要強一些。
厚凸透鏡的聚光能力強,那么對應的焦距就應該小些。所以焦距的長短可以反映凸透鏡會聚作用的強弱,焦距短的凸透鏡對光的會聚能力強。
任務三：焦點和焦距
思考：
凹透鏡也會像凸透鏡一樣存在焦點嗎
如圖所示,當一束平行光射向凹透鏡時,折射光是發散的。折射光線的反向延長線會交于主光軸上的某一點,這一點稱為凹透鏡的虛焦點。虛焦點到凹透鏡光心的距離稱為凹透鏡的焦距。和凸透鏡一樣,凹透鏡也有一左一右兩個虛焦點。
任務四：認識通過透鏡的三條特殊光線
嘗試畫出以下三條特殊光線
（1）平行于主光軸的光折射后通過焦點。(對凹透鏡來說,是折射光線的反向延長線經過虛焦點)
（2）通過焦點的光折射后與主光軸平行。(對凹透鏡而言,是指入射光線的延長線通過凹透鏡另一側的焦點)
（3）通過光心的光不改變傳播方向。(對凹透鏡也成立)
核心總結
類別 凸透鏡 凹透鏡
概念 中間厚、邊緣薄的透鏡 中間薄、邊緣厚的透鏡
圖例
性質 對光有會聚作用 對光有發散作用
核心總結
類別 凸透鏡 凹透鏡
特點 有兩個實焦點 沒有實焦點，有兩個虛焦點
光路圖
續表
課堂評價
1.如圖所示，在MN處放有一個透鏡，太陽光從左上方射下來，在透鏡的附近放一張照片，在紙片上可以得到一個很小很亮的光斑，由此可以判斷 （ ）
A.若紙片放在a處，則MN處放的是凸透鏡
B.若紙片放在a處，則MN處放的是凹透鏡
C.若紙片放在b處，則MN處放的是凸透鏡
D.若紙片放在b處，則MN處放的是凹透鏡
C
課堂評價
2.一束光在空氣中經凹透鏡折射后，下列說法中正確的是 （ ）
A.一定是平行光束 B.一定是會聚光束
C.一定是發散光束 D.一定比原來的光束更發散
D
課堂評價
3.一束光通過薄透鏡的光路如圖所示，其中正確的是 （ ）
B
謝謝！
