第四章　光現象
第3節　平面鏡成像

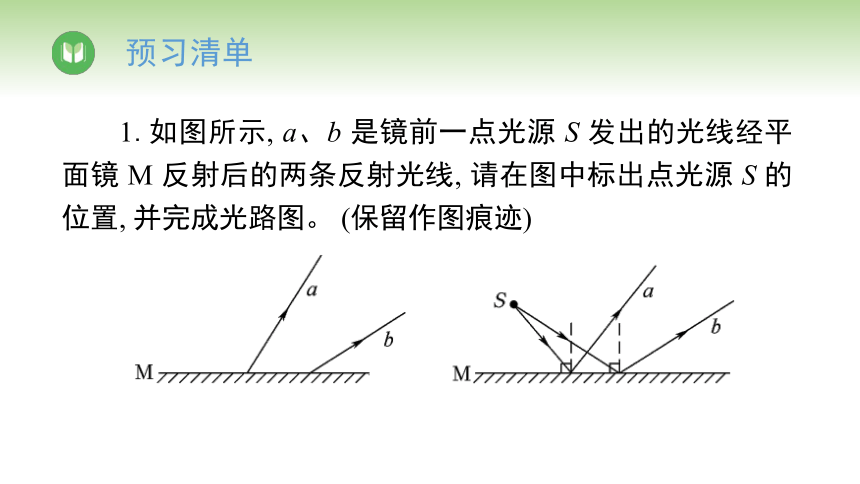

1.如圖所示, a、b 是鏡前一點光源 S 發出的光線經平面鏡 M 反射后的兩條反射光線, 請在圖中標出點光源 S 的位置, 并完成光路圖。 (保留作圖痕跡)
預習清單

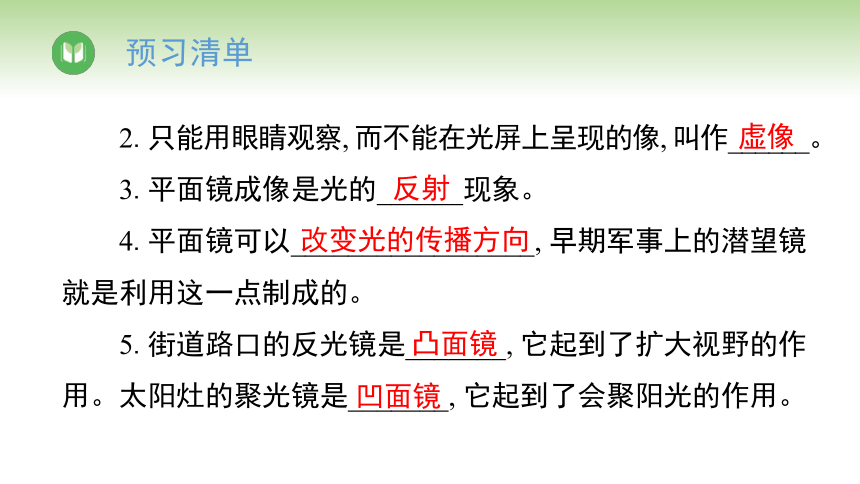

2.只能用眼睛觀察, 而不能在光屏上呈現的像, 叫作______。
3.平面鏡成像是光的______現象。
4.平面鏡可以_________________, 早期軍事上的潛望鏡就是利用這一點制成的。
5.街道路口的反光鏡是_______, 它起到了擴大視野的作用。太陽灶的聚光鏡是_______, 它起到了會聚陽光的作用。
預習清單
虛像
凸面鏡
改變光的傳播方向
反射
凹面鏡
課程導入
猴子撈月
聰明的猴子為什么撈不到月亮呢？
任務一：平面鏡成像的特點

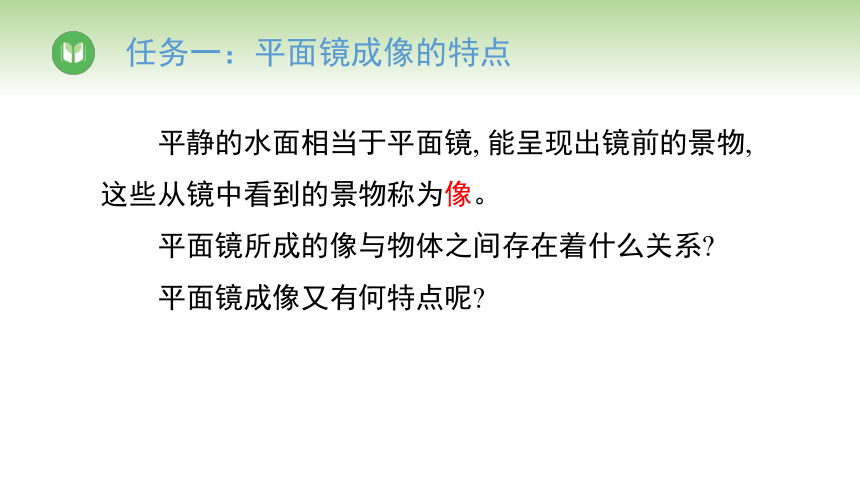

平靜的水面相當于平面鏡, 能呈現出鏡前的景物, 這些從鏡中看到的景物稱為像。
平面鏡所成的像與物體之間存在著什么關系
平面鏡成像又有何特點呢
任務一：平面鏡成像的特點

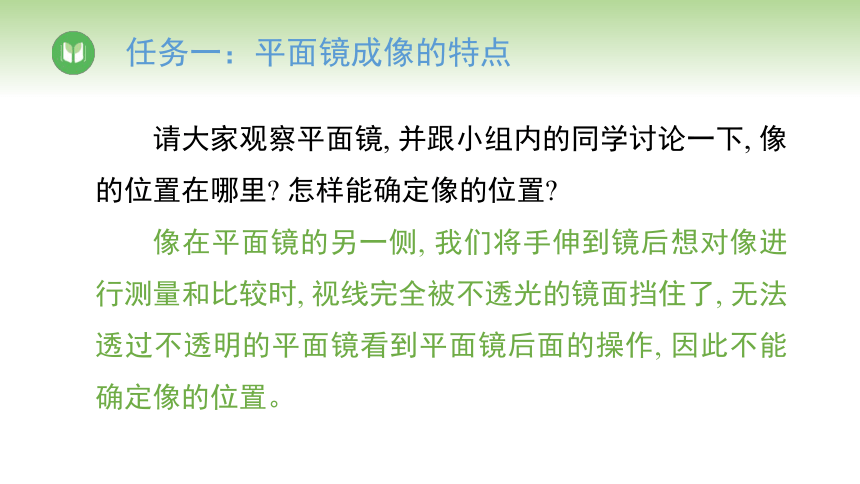

請大家觀察平面鏡, 并跟小組內的同學討論一下, 像的位置在哪里 怎樣能確定像的位置
像在平面鏡的另一側, 我們將手伸到鏡后想對像進行測量和比較時, 視線完全被不透光的鏡面擋住了, 無法透過不透明的平面鏡看到平面鏡后面的操作, 因此不能確定像的位置。
任務一：平面鏡成像的特點

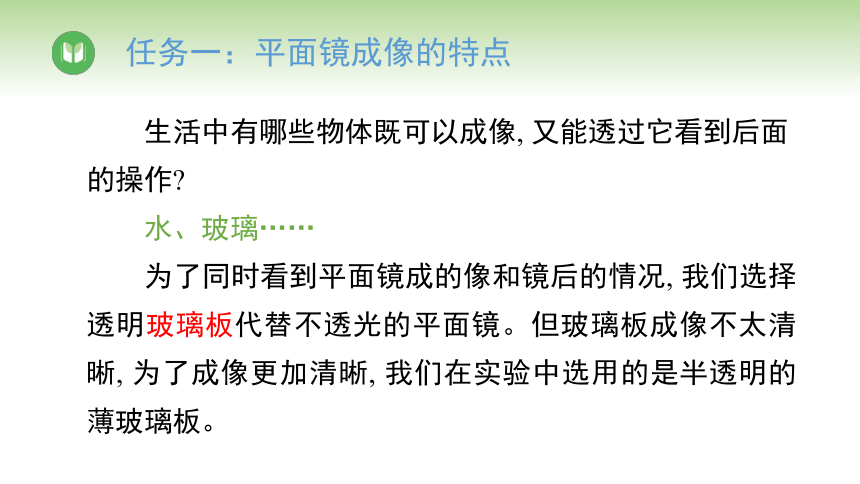

生活中有哪些物體既可以成像, 又能透過它看到后面的操作
水、玻璃……
為了同時看到平面鏡成的像和鏡后的情況, 我們選擇透明玻璃板代替不透光的平面鏡。但玻璃板成像不太清晰, 為了成像更加清晰, 我們在實驗中選用的是半透明的薄玻璃板。
任務一：平面鏡成像的特點

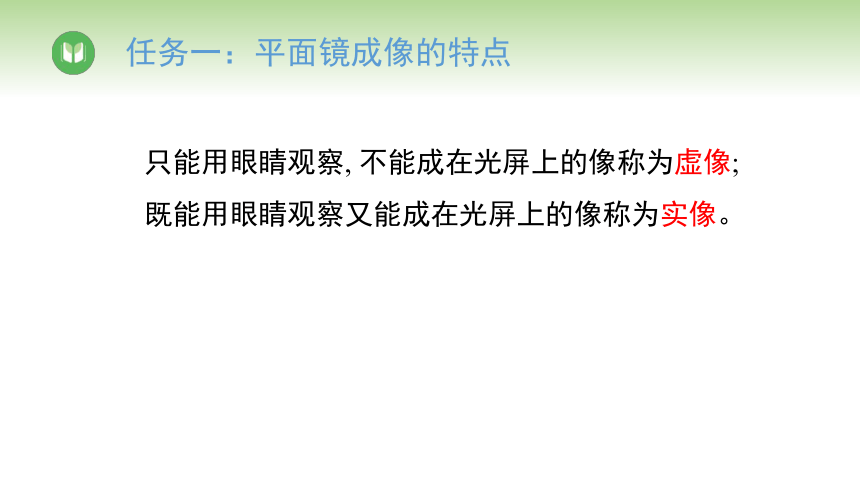

只能用眼睛觀察, 不能成在光屏上的像稱為虛像;
既能用眼睛觀察又能成在光屏上的像稱為實像。
任務一：平面鏡成像的特點

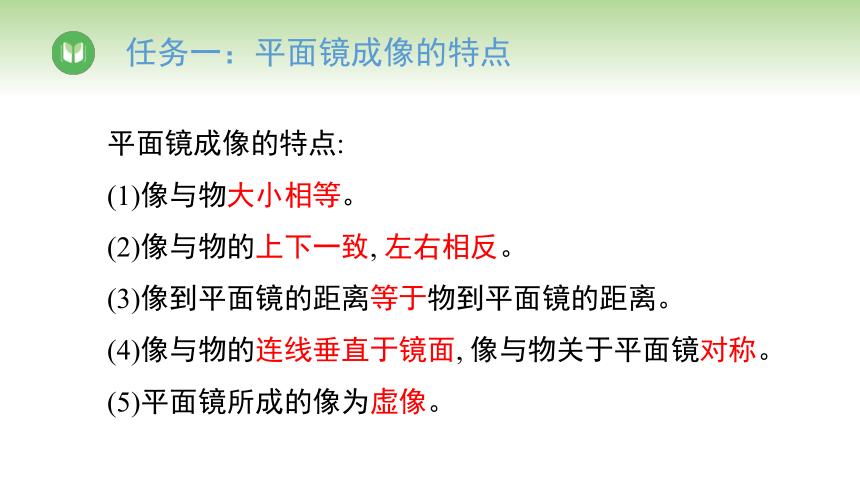

平面鏡成像的特點:
(1)像與物大小相等。
(2)像與物的上下一致, 左右相反。
(3)像到平面鏡的距離等于物到平面鏡的距離。
(4)像與物的連線垂直于鏡面, 像與物關于平面鏡對稱。
(5)平面鏡所成的像為虛像。
任務二：平面鏡成虛像的原理
我們是怎樣看到平面鏡中的像的
先畫出從光源上的某點 S 發出并射向平面鏡的任意幾條光線, 根據光的反射定律, 可以確定與之對應的反射光線的方位。
我們能看到這幾條反射光線是發散的, 沒有交點, 但它們的反向延長線卻會交于一點 S'。
任務二：平面鏡成虛像的原理
S' 點是 S 點發出的光線經平面鏡反射后的反射光線的反向延長線的交點。但鏡子后面實際上并沒有這樣一個發出光線的點, 所以 S' 點是虛像。物體上的每個點在鏡子里都有一個像點, 所有的像點就組成了整個物體的虛像。虛像不是實際光會聚而成的, 因此虛像不能被光屏接收。
任務二：平面鏡成虛像的原理
根據光的反射定律, 利用畫光路圖的方法, 可以確定發光點 S 在平面鏡中成的像點 S' 的位置。如果發光體不是一個點, 而是有一定長度的物體, 我們應該怎么辦呢 如圖所示, MN 為平面鏡, AB 為放在鏡前的物體, 怎樣作出 AB 關于平面鏡 MN 的虛像呢
任務二：平面鏡成虛像的原理
請大家觀察一下像與物的位置關系, 能否找到更簡單的方法確定像的位置
可以作 A、B 兩點關于鏡面的對稱點 A'、B'。
作圖時, 輔助線要用虛線表示, 因此垂線用虛線; 要畫垂足; 平面鏡所成的像為虛像, 不是真實的光會聚而成的, 因此要用虛線表示, 對應端標箭頭。
任務三：平面鏡和球面鏡的應用
遠古時期,人們就會利用平靜的水面作為鏡子來梳妝打扮。大約在四千年前的夏朝,我國就有了銅鏡。在戰國時代,銅鏡盛行,制作精美,但是,都是貴族婦女才能使用。 近代發展了利用玻璃制成的平面鏡,直到清朝末年銅鏡才被玻璃鏡代替,在民間普遍使用。在現代,平面鏡已經廣泛應用于日常生活、娛樂、醫療、軍事、科學等方面。
任務三：平面鏡和球面鏡的應用
塔式太陽能電站
任務三：平面鏡和球面鏡的應用
平面鏡有哪些作用
平面鏡可以成像和改變光的傳播方向。
我們經常會在路口的轉角處看到這種鏡面向外凸出的鏡子,我們稱它為凸面鏡。那么,凸面鏡有什么作用呢
任務三：平面鏡和球面鏡的應用
人不能直接看到轉彎處對面的情況,但能通過鏡面看到,利用凸面鏡可以增大視野范圍,保證交通安全。
除了凸面鏡以外,還有一種鏡面向內凹的鏡子,我們稱它為凹面鏡。你知道凹面鏡有哪些應用嗎
任務三：平面鏡和球面鏡的應用
利用凹面鏡制成的太陽能灶可以通過反射面會聚太陽光,用來燒水、煮飯,它無污染,節省燃料。汽車大燈的反光面能將燈泡發出的向各個方向的光向前反射,使其行光,在夜里照射到車前方更遠的路面。
核心總結
1.平面鏡成像的特點:
(1)像與物大小相等。
(2)像與物上下一致,左右相反。
(3)像和物到平面鏡的距離相等。
(4)物和像的連線跟鏡面垂直。
(5)平面鏡成虛像。
核心總結
2.虛像:不是真實的光會聚而成的,不能成在光屏上。
3.平面鏡的作用: 成像和改變光的傳播方向。
4.凸面鏡和凹面鏡的作用:
(1)凸面鏡可以擴大視野。
(2)凹面鏡可以會聚光。
課堂評價
1.小明站在豎直放置的平面鏡前 1 m 處, 當他面鏡時, 則他在鏡中的像的大小 ( )
A.變大 B.不變 C.變小 D.無法確定
2.湖邊的路燈與湖面的垂直距離為 3 m, 湖水深 7 m, 則映在平靜湖水中的路燈的“倒影”距離湖面______m。
B
3
課堂評價
3. 圖中的A'B'是物體AB 經平面鏡 M 所成的像, 請在圖中畫出該物體AB 。
謝謝！
