第五章　透鏡及其應用
第2節　生活中的透鏡
預習清單
1.照相機的鏡頭相當于一個_______鏡，膠片相當于_______，在膠片上得到_______、______的像。
2.投影儀上有一個相當于_______的鏡頭，投影片上的圖案通過這個鏡頭形成一個_______、______的像。投影儀上有一個平面鏡對光線起_______作用，從而改變光的傳播方向。
3.放大鏡就是_______，使用放大鏡時,把放大鏡放在物體上方適當位置,可以看到_______、_______的像。
凸透
光屏
倒立
縮小
凸透鏡
倒立
放大
反射
凸透鏡
正立
放大
導入新課
利用桌面上的凸透鏡觀察身邊的物體，觀察到的物體與真實物體之間有什么不同
當被觀察的物體距離凸透鏡較遠時，可以看到倒立、縮小的像；當被觀察的物體距離凸透鏡較近時，可以看到倒立、放大的像；如果進一步縮短物體與凸透鏡的距離，可以看到正立、放大的像。
任務一：照相機的成像特點
生活中為了留住美好的場景，可以利用照相機將其拍下來。照相機的結構和成像原理是什么呢？
照相機主要是由鏡頭、暗箱、膠片(感光元件)
組成的。照相機的鏡頭由一組透鏡
組成，它們組合在一起相當于一個
凸透鏡。
任務一：照相機的成像特點
根據照相機的成像原理，能不能利用桌面上的器材制作出一架照相機呢？
實驗器材：兩個粗細相差很小的紙筒、一個焦距為10cm的凸透鏡、半透明薄膜等。
任務一：照相機的成像特點
關掉教室里的燈，把凸透鏡對著明亮的室外，拉動紙筒，改變凸透鏡與薄膜間的距離，觀察薄膜上的景物。薄膜上的景物和實物有什么區別？
照相機所成的像是倒立、縮小的。
任務一：照相機的成像特點

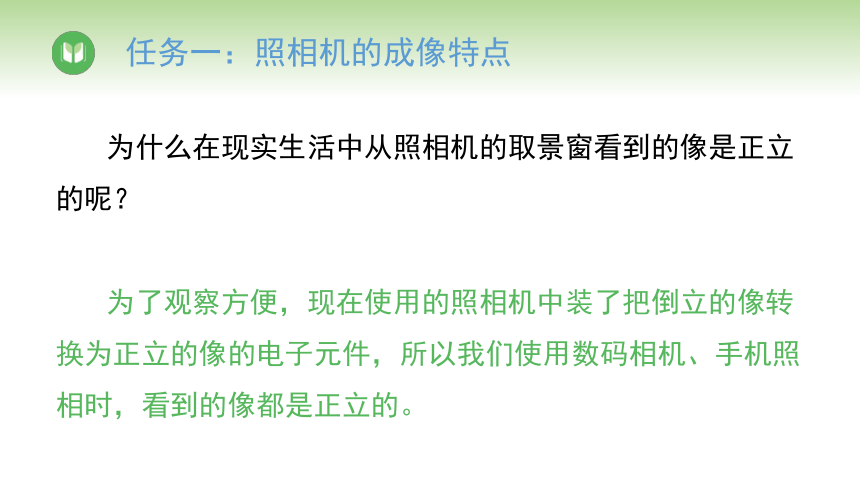

為什么在現實生活中從照相機的取景窗看到的像是正立的呢？
為了觀察方便，現在使用的照相機中裝了把倒立的像轉換為正立的像的電子元件，所以我們使用數碼相機、手機照相時，看到的像都是正立的。
任務一：照相機的成像特點
現實生活中有時候需要拍特寫，有時候需要拍全景，如何才能實現全景到特寫的轉變呢？
改變物體與凸透鏡的距離(物距)，調節像距，觀察像的變化情況。
總結：物體靠近照相機的鏡頭時，需要使膠片離鏡頭遠一點，且像變大，即“物近像遠像變大”。
任務二：投影儀的成像特點
照相機把物體“縮小”了，如果想讓班里所有的同學都看見這個縮小的像，可以借助什么儀器呢？
投影儀。
任務二：投影儀的成像特點
能夠利用器材自己組裝一個投影儀嗎？
實驗器材：含有凸透鏡的暗箱、手電筒、帶圖案的半透薄膜等。
通過實驗得到結論：投影儀成的是倒立、放大的像。
任務二：投影儀的成像特點
投影儀成倒立的像，那么如何能夠讓人們看到正立的像？
將圖案倒放就可以得到正立的像。
任務二：投影儀的成像特點
對于生活中的投影儀，在沒有使用平面鏡時，像呈現在天花板上。使用平面鏡后，平面鏡起到改變光路方向的作用，把原來成在天花板上的像成在了水平方向的幕布上。
如果想使像變大，則應將凸透鏡向下移動靠近幻燈片，并將投影儀遠離幕布。
任務三：放大鏡的成像特點
能不能利用已有的器材觀察到正立的像呢
將凸透鏡靠近物理課本，從透鏡另一端觀察字的大小。進一步縮短物距后能看到正立的像。
正立的像和物體相比，大小如何變化？
正立的像是放大的。
任務三：放大鏡的成像特點
如果希望看到的字的正立的像變大一些，則應當如何調節放大鏡與字間的距離？
放大鏡應適當離字遠一點。物體越靠近放大鏡一倍焦距的位置，像越大，但是這個距離不能大于放大鏡的焦距。
任務三：放大鏡的成像特點
放大鏡能成放大的像，投影儀也能成放大的像，這兩種放大的像有區別嗎？
放大鏡成的像不能呈現在光屏上，而投影儀和照相機成的像卻能夠呈現在底片和幕布上。
任務三：放大鏡的成像特點
通過透鏡對光的作用理解像能否呈現在光屏的根本原因在于像是不是實際的光會聚形成的。
投影儀和照相機成的像是實際的光會聚形成的，這樣的像稱為實像。
任務三：放大鏡的成像特點
放大鏡成的像不是實際的光會聚形成的像，而是折射光線的反向延長線會聚形成的，這樣的像叫作虛像。實像可由光屏承接，虛像不能由光屏承接。
核心總結
1.通過實驗，知道照相機成倒立、縮小的實像，投影儀成倒立、放大的實像，放大鏡成正立、放大的虛像，并且成像的大小與物距有關。
2.對于實像和虛像，既可以從能否被光屏接收來區別，能在光屏上呈現的是實像，不能在光屏上呈現的是虛像；也可以從光路圖的角度來理解，實際的光會聚形成的像是實像，而折射光線的反向延長線會聚形成的像是虛像。
課堂評價
1.使用手機攝像頭掃描二維碼時成縮小的實像，下列儀器成像特點與其相同的是 （ ）
A.放大鏡 B.照相機 C.投影儀 D.顯微鏡
2.凸透鏡所成的實像是實際光會聚而成的，光屏上______接收到。凸透鏡所成的虛像是折射光線的反向延長線會聚而成的，光屏上________接收到。（均選填“能”或“不能”）
B
能
不能
課堂評價
3.投影儀成像時，要使天花板上的像變得更大些，應該使凸透鏡_________投影片，同時投影儀________天花板。（均選填“靠近”或“遠離”）
靠近
遠離
謝謝！
