第五節 家庭用電
家庭用電
第十五章 第5節
電源
導線
用電器
開關
電路的基本構成
復習
U
220V
低壓供電電源
一、進戶線：火線和零線
零線
火線
用戶
火線
零線
U=220V
U=220V
U=0 V
大地
家庭電路中的電源線：
火線
零線
大地
使用試電筆！
試電筆
0 V
220 V
220 V
　　如何辨別火線和零線？
火線和零線-------測電筆
氖管
電阻
筆尖金屬體
筆尾金屬體
彈簧
　　（1）作用：辨別火線和零線。
　　（2）構造：
火線和零線-------測電筆

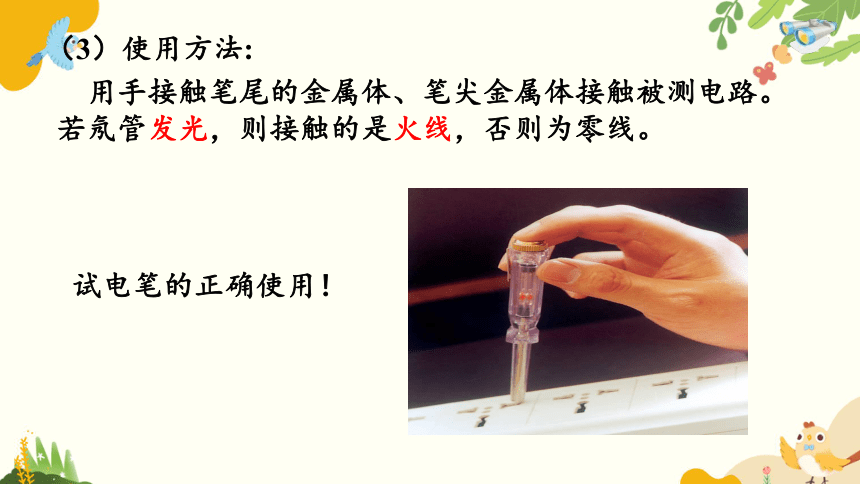

（3）使用方法:
試電筆的正確使用！
用手接觸筆尾的金屬體、筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。
防止觸電：
1.觸電：一定強度的電流通過人體所
引起的傷害事故。
2.觸電形式
單線觸電
雙線觸電
{
家庭電路的安裝
各元件能正常工作
使用者與各元件
安全
家庭電路的安裝-----燈
220V
火線
零線
大地
220V
火線
零線
家庭電路的安裝---燈
220V
火線
零線
信息簡介
2.螺口燈泡的螺旋一定要接在零線上
家庭電路的安裝-----燈
火線
零線
家庭電路的安裝-----兩孔插座
閱讀材料：
當人左手右手觸電，電流都會經過人的手、身體、腳形成通路，人也全身觸電。
但當左手觸電時，電流經過了心臟，可直接觸電休克甚至死亡。
大部分人右手比左手反應更為敏捷。
火線
零線
左零右火
家庭電路的安裝-----兩孔插座
接兩孔插座
火線
零線
接地
火線
零線
用電器的金屬外殼接地時
接地
火線
零線
同是漏電，為何反差如此大？
“左零右火上接地”
用電器金屬外殼
無接地線
有接地線
接地線
火線
左零右火 中接地
家庭電路的安裝-----三孔插座
零線
地線
串聯在干路中，控制室內全部電路的通與斷。
家庭安全的總閥門-----總開關
作用：
電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
插入式保險盒
保險絲
家庭安全總保險-----保險絲
空氣開關
保險裝置
現在新建居民樓電路中的保險裝置一般采用空氣開關，空氣開關安裝在電能表后，當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱跳閘。
電能表
　　（1）作用：
　　（2）安裝：
　　測量用電器消耗電能的多少。
　　安裝在干路上，在總開關之前。
由進戶線、電能表、總開關、保險裝置、用電器、導線等組成。
家庭電路的組成
2．用電器與零線、火線的連接
　　（1）各用電器（插座）并聯在電路中。
　　（2）控制用電器的開關要連接在火線和用電器之間。
　　1．家庭電路由進戶線、電能表、總開關、保險裝置、用電器、導線等組成，了解各部分的作用。
　　2．用試電筆可以辨別火線和零線，了解三線插頭的使用與漏電保護器的作用。
課堂小結
謝 謝
