高考物理總復習課件
第十一章 　電磁感應
第1節 電磁感應現象 楞次定律
一、磁通量
垂直
1.定義：在磁感應強度為 B 的勻強磁場中，與磁場方向______
BS
的面積 S 和 B 的乘積.
2.公式：Φ＝________.
垂直
適用條件：(1)________磁場.
(2)S 為_(kāi)_______磁場的有效面積.
勻強
3.磁通量是__________(填“標量”或“矢量”).
標量
4.磁通量的意義.
磁感線
垂直
(1)磁通量可以理解為穿過某一面積的________的條數.
(2)同一線圈平面，當它跟磁場方向______時，磁通量最大；
當它跟磁場方向平行時，磁通量為零；當正向穿過線圈平面的磁
感線條數和反向穿過的一樣多時，磁通量為零.
二、電磁感應現象
磁通量
磁通量
1.定義：只要穿過閉合回路的________發生變化，閉合回路中
就有電流產生，這種利用磁場產生電流的現象叫做電磁感應現象，
產生的電流叫做感應電流.
2.產生感應電流的條件：閉合回路中的__________發生變化.
(1)表述 1：閉合電路的一部分導體在磁場內做______________
運動.
切割磁感線
發生變化
磁通量
(2)表述 2：穿過閉合電路的磁通量____________.
3.產生感應電動勢的條件：無論回路是否閉合，只要穿過線圈
平面的____________發生變化，線圈中就有感應電動勢產生.
三、楞次定律和右手定則
1.楞次定律.
引起感應電流的磁通量
(1)內容：感應電流的磁場總要阻礙_______________________
的變化.
(2)適用范圍：一切電磁感應現象.
2.右手定則.
(1)內容：伸開右手，讓拇指跟其余四指垂直，
并且都跟手掌在一個平面內，讓磁感線垂直從手心
進入，并使拇指指向?qū)w運動方向，這時四指所指
的方向就是____________的方向.如圖 11-1-1 所示.
(2)適用情況：導線______________產生感應電
流.
圖 11-1-1
感應電流
切割磁感線
【基礎自測】
1.判斷下列題目的正誤.
(1)穿過線圈的磁通量和線圈的匝數無關.(
)
(2)線框不閉合時，即使穿過線框的磁通量發生變化，線框中
也沒有感應電流產生.(
)
(3)閉合電路內只要有磁通量，就有感應電流產生.(
)
(4)由楞次定律知，感應電流的磁場一定與引起感應電流的磁
場方向相反.(
)
(5)感應電流的磁場一定阻礙引起感應電流的磁場的磁通量的
變化.(
)
答案：(1)√　(2)√　(3)×　(4)×　(5)√
2.某同學搬運如圖 11-1-2 所示的磁電式電流表時，發現表針
劇烈晃動且不易停止.該同學依據所學物理知識，在兩接線柱間接
一根導線后再次搬運，發現表針晃動明顯減弱且很快停止.下列說
法正確的是(
)
A.電流表未接導線與接導線，均不會產生感應電動勢
B.電流表未接導線時不產生感應電動勢，接導線時
產生感應電動勢
C.電流表未接導線與接導線均不會產生感應電流
D.電流表未接導線時不產生感應電流，接導線時產
生感應電流
圖 11-1-2
解析：電流表未接導線與接導線時，表針晃動的過程中均會
帶動內部線圈切割磁感線，從而產生感應電動勢，而未接導線時
不是閉合回路，不會產生感應電流，接導線時構成閉合回路，會
產生感應電流，從而阻礙表針的晃動.綜上所述可知 D 正確.
答案：D
3.(多選)如圖 11-1-3 所示，軟導線放在水平面上，空間存在豎
直方向的勻強磁場，由于磁場發生變化，回路形狀由圖甲變?yōu)閳D
乙.關于該磁場的方向以及強弱的變化，下列說法可能正確的是
(
)
A.方向豎直向上，逐漸增強
B.方向豎直向上，逐漸減弱
C.方向豎直向下，逐漸增強
圖 11-1-3
D.方向豎直向下，逐漸減弱
答案：AC
4.(2022 年廣東廣州二模)如圖 11-1-4，長直導線 MN 置于三角
形金屬線框 abc 上，彼此絕緣，線框被導線分成面積相等的兩部
)
分.導線通入由 M 到 N 的電流，當電流逐漸增大時，線框中(
圖 11-1-4
A.磁通量變化量為零
C.感應電流方向?yàn)?abca
B.沒有產生感應電流
D.感應電流方向?yàn)?acba

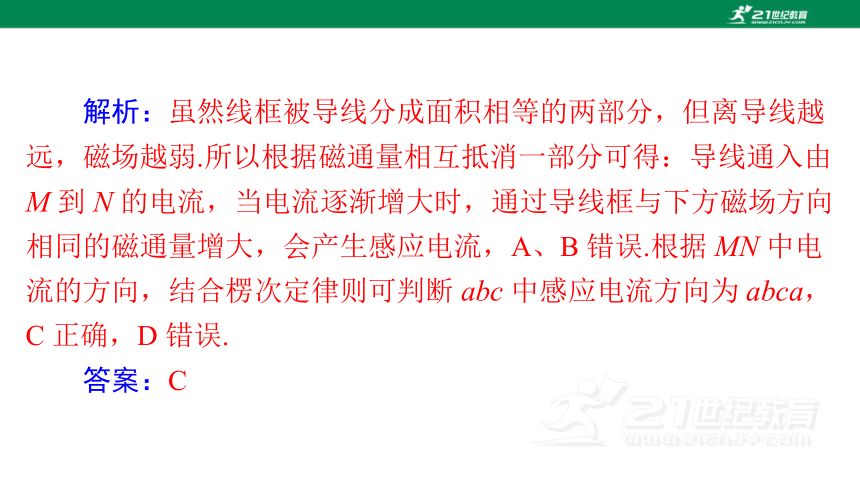

解析：雖然線框被導線分成面積相等的兩部分，但離導線越
遠，磁場越弱.所以根據磁通量相互抵消一部分可得：導線通入由
M 到 N 的電流，當電流逐漸增大時，通過導線框與下方磁場方向
相同的磁通量增大，會產生感應電流，A、B 錯誤.根據 MN 中電
流的方向，結合楞次定律則可判斷 abc 中感應電流方向?yàn)?abca，
C 正確，D 錯誤.
答案：C
熱點 1 電磁感應現象的理解和判斷
1.常見的產生感應電流的三種情況.
2.判斷電路中能否產生感應電流的一般流程.
【典題 1】(2021 年廣東廣州模擬)如圖 11-1-5，1831 年 8 月
29 日，法拉第在一個軟鐵圓環上繞兩個互相絕緣的線圈 a 和 b.a
與電池、開關組成回路，b 的兩端用導線連接，導線正下方有一
枚小磁針. 使法拉第在“磁生電”方面取得突破性進展的現象是
(
)
圖 11-1-5
A.閉合開關瞬間，觀察到小磁針發生偏轉
B.閉合開關后，觀察到小磁針保持偏轉狀態
C.斷開開關瞬間，觀察到小磁針不發生偏轉
D.斷開開關后，觀察到小磁針保持偏轉狀態
答案：A
熱點 2 楞次定律的理解及應用
考向 1 楞次定律的基本應用
[熱點歸納]
1.楞次定律中“阻礙”的含義.
2.應用楞次定律的基本步驟：
【典題 2】(2023 年海南卷)汽車測速利用
了電磁感應現象，如圖 11-1-6 所示，汽車可簡
化為一個矩形線圈 abcd，埋在地下的線圈分別
為 1、2，通上順時針(俯視)方向電流，當汽車
經過線圈時(
)
圖 11-1-6
A.線圈 1、2 產生的磁場方向豎直向上
B.汽車進入線圈 1 過程產生感應電流方向?yàn)?abcd
C.汽車離開線圈 1 過程產生感應電流方向?yàn)?abcd
D.汽車進入線圈 2 過程受到的安培力方向與速度方向相同
解析：根據右手螺旋定則可知，線圈 1、2 產生的磁場方向豎
直向下，A 錯誤.汽車進入線圈 1 過程中，磁通量增大，根據楞次
定律可知產生感應電流方向?yàn)?adcb(逆時針)，B 錯誤.汽車離開線
圈 1 過程中，磁通量減小，根據楞次定律可知產生感應電流方向
為 abcd(順時針)，C 正確.汽車進入線圈 2 過程中，磁通量增大，
根據楞次定律可知產生感應電流方向?yàn)?adcb(逆時針)，再根據左
手定則，可知汽車受到的安培力方向與速度方向相反，D 錯誤.
答案：C
內容 例證
阻礙原磁通量變化—— “增反減同” 磁鐵靠近線圈，B感 與 B原
反向
考向 2 楞次定律推論的應用
[熱點歸納]
楞次定律中“阻礙”的含義可以推廣為：感應電流的效果總
是阻礙引起感應電流的原因，列表說明如下：
內容 例證
阻礙相對運動—— “來拒去留” 磁鐵靠近，是斥力
磁鐵遠離，是引力
(續表)
內容 例證
使回路面積有擴大或縮小的趨勢—— “增縮減擴” P、Q 是光滑固定導軌，a、b
是可動金屬棒，磁鐵下移，面
積應減小，a、b 靠近
B 減小，線圈擴張
阻礙原電流的變化——“增反減同”(見第2節) 合上 S，B 先亮
(續表)
【典題 3】(2022 年北京西城一模)如圖 11-1-7 所示，
光滑的水平絕緣桌面上有一個鋁制圓環，圓心的正上方
有一個豎直的條形磁鐵.若條形磁鐵沿水平方向向右勻
速運動，則(
)
圖 11-1-7
A.圓環和磁鐵以相同的速度一起向右運動
B.圓環對桌面的壓力可能為零
C.圓環對桌面的壓力大于它的重力
D.磁鐵對圓環做的功等于圓環中增加的內能
解析：根據楞次定律，來拒去留，條形磁鐵向右移動時，閉
合圓環將跟隨磁鐵向右運動，但圓環的速度一定與磁鐵的速度不
相等，A 錯誤.金屬圓環受安培力向右上方，則圓環對桌面的壓力
小于其重力，圓環對桌面的壓力可能為零，B 正確，C 錯誤.根據
功能關系，磁鐵對圓環做的功等于圓環中增加的內能和圓環增加
的動能，D 錯誤.
答案：B
【遷移拓展 1】如圖 11-1-8 所示，ab 是一個可繞垂直于紙面
的軸 O 轉動的閉合矩形導線框，當滑動變阻器 R 的滑片自左向右
滑動時，線框 ab 的運動情況是(
)
A.保持靜止不動
B.逆時針轉動
C.順時針轉動
D.發生轉動，但電源極性不明，無法確定轉
動的方向
圖 11-1-8
解析：根據題圖所示電路，線框 ab 所處位置的磁場是水平方
向的，當滑動變阻器的滑片向右滑動時，電路中電阻增大，電流
減弱，則穿過閉合導線框 ab 的磁通量將減少，且Φ＝BSsin θ，θ
為線圈平面與磁場方向的夾角，根據楞次定律，感應電流的磁場
將阻礙原磁通量的減少，則線框 ab 只有順時針旋轉使θ角增大，
而使穿過線圈的磁通量增加，注意此題并不需要明確電源的極性.
答案：C
名稱 基本現象 因果關系 應用的定則或定律
電流的
磁效應 運動電荷、電流產生磁場 因電生磁 安培定則
洛倫茲力、
安培力 磁場對運動電荷、電流有作用力 因電受力 左手定則
熱點 3
楞次定律和右手定則、左手定則、安培定則的綜合
應用
[熱點歸納]
規律比較：
名稱 基本現象 因果關系 應用的定則或定律
電磁感應 部分導體做切割磁感
線運動 因動生電 右手定則
閉合回路磁通量變化 因磁生電 楞次定律
(續表)
【典題 4】(多選)如圖 11-1-9 所示，一
電子以初速度 v 沿與金屬板平行的方向飛入
M、N 極板間，發現電子向 M 板偏轉，則可
能是(
)
圖 11-1-9
A.開關 S 閉合瞬間
B.開關 S 由閉合到斷開瞬間
C.開關 S 是閉合的，滑動變阻器滑片 P 向左迅速滑動
D.開關 S 是閉合的，滑動變阻器滑片 P 向右迅速滑動
解析：開關 S 閉合瞬間，根據安培定則，穿過線圈的磁通量向右增
加，由楞次定律知，在右側線圈中感應電流的磁場方向向左，產生左正
右負的電動勢，電子向 M 板偏轉，A 正確.斷開開關 S 的瞬間，穿過線圈
的磁通量減少，由楞次定律知，在右側線圈中產生左負右正的電動勢，
電子向 N 板偏轉，B 錯誤.接通 S 后，滑動變阻器滑片 P 向左迅速滑動，
電阻減小，電流增大，穿過線圈的磁通量增加，由楞次定律知在右側線
圈中產生左正右負的電動勢，電子向 M 板偏轉，C 正確.接通 S 后，滑動
變阻器滑片 P 向右迅速滑動，電阻增大，電流減小，穿過線圈的磁通量
減小，由楞次定律知在右側線圈中產生左負右正的電動勢，電子向 N 板
偏轉，D 錯誤.
答案：AC
【遷移拓展 2】(2021 年廣東江門質檢)如圖 11-1-10 所示，在
有界勻強磁場中水平放置相互平行的金屬導軌，導軌電阻不計，
導軌上金屬桿 ab 與導軌接觸良好.磁感線垂直導軌平面向上(俯視
圖)，導軌與處于磁場外的大線圈 M 相接，欲使置于 M 內的小閉
)
合線圈 N 產生順時針?lè)较虻母袘?yīng)電流，下列做法可行的是(
A.ab 勻速向右運動
B.ab 加速向右運動
C.ab 不動而突然撤去磁場
D.ab 不動而突然增強磁場
圖 11-1-10
解析：ab 勻速向右運動，勻速向右切割磁感線，在 M 中產生
順時針的恒定感應電流，形成的磁場恒定，不會在 N 中產生感應
電流，A 錯誤.當 ab 加速向右運動時，形成順時針的感應電流增大，
在 M 中形成向內的磁場增大，由楞次定律可知，N 中會產生逆時
針的感應電流，B 錯誤.ab 不動而突然撤去磁場，使磁通量減小，
M 中產生逆時針的感應電流，環中形成向外的磁場，導致 N 中磁
通量增大，由楞次定律可知，N 中會產生順時針?lè)较虻碾娏鳎珻
正確.同理可知，當 ab 不動而突然增強磁場時 N 中會產生逆時針
方向的電流，D 錯誤.
答案：C
利用程序法和逆向推理法
分析二次感應問題
考向 1 程序法(正向推理法)
【典題 5】(多選)如圖 11-1-11 所示裝置中，cd 桿原來靜止.當
)
ab 桿做如下哪些運動時，cd 桿將向右移動(
圖 11-1-11
A.向右勻速運動
C.向左加速運動
B.向右加速運動
D.向左減速運動
解析：ab 勻速運動時，ab 中感應電流恒定，L1 中磁通量不變，
穿過 L2 的磁通量不變，L2 中無感應電流產生，cd 保持靜止，A 錯
誤.ab 向右加速運動時，根據右手定則，知在 ab 桿上產生增大的
從 a 到 b 的電流，根據安培定則，在 L1 中產生向上增強的磁場，
該磁場向下通過 L2，根據楞次定律可知通過 cd 的感應電流方向向
下，由左手定則可知 cd 向右移動，B 正確.同理可得 C 錯誤，D 正
確.
答案：BD
考向 2 逆向推理法
【典題 6】(多選)如圖 11-1-12 所示，水平放置的兩條光滑軌
道上有可自由移動的金屬棒 PQ、MN，MN 的左邊有一閉合電路.
當 PQ 在外力的作用下運動時，MN 向右運動，則 PQ 所做的運動
可能是(
)
A.向右加速運動
B.向左加速運動
C.向右減速運動
D.向左減速運動
圖 11-1-12
解析：MN 向右運動，說明 MN 受到向右的安培力，因?yàn)?ab
在 MN 處的磁場垂直紙面向里
MN 中的感應電流由
M→N
L1 中 感 應 電 流 的 磁 場 方 向 向 上
電流為 Q→P 且減小
向右減速運動.若 L2 中磁場方向向
PQ 中電流為 P→Q 且增大
向左加速運動.
下增強
故 BC 正確.
答案：BC
