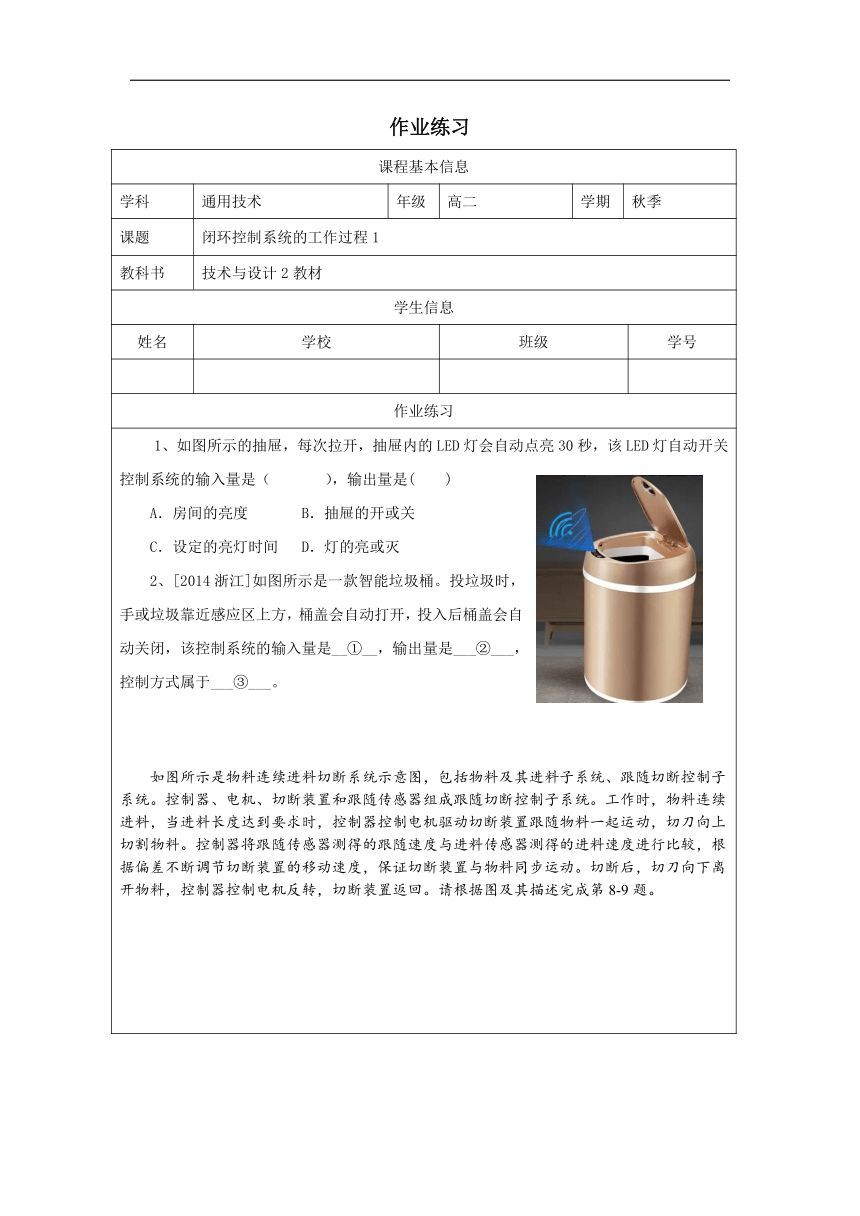

課程基本信息
學科 通用技術 年級 高二 學期 秋季
課題 閉環控制系統的工作過程1
教科書 技術與設計2教材
學生信息
姓名 學校 班級 學號
作業練習
1、如圖所示的抽屜，每次拉開，抽屜內的LED燈會自動點亮30秒，該LED燈自動開關控制系統的輸入量是（ ），輸出量是(　　) A．房間的亮度 B．抽屜的開或關 C．設定的亮燈時間 D．燈的亮或滅 2、[2014浙江]如圖所示是一款智能垃圾桶。投垃圾時，手或垃圾靠近感應區上方，桶蓋會自動打開，投入后桶蓋會自動關閉，該控制系統的輸入量是__①__，輸出量是___②___，控制方式屬于___③___。 如圖所示是物料連續進料切斷系統示意圖，包括物料及其進料子系統、跟隨切斷控制子系統。控制器、電機、切斷裝置和跟隨傳感器組成跟隨切斷控制子系統。工作時，物料連續進料，當進料長度達到要求時，控制器控制電機驅動切斷裝置跟隨物料一起運動，切刀向上切割物料。控制器將跟隨傳感器測得的跟隨速度與進料傳感器測得的進料速度進行比較，根據偏差不斷調節切斷裝置的移動速度，保證切斷裝置與物料同步運動。切斷后，切刀向下離開物料，控制器控制電機反轉，切斷裝置返回。請根據圖及其描述完成第8-9題。 第8-9題圖 3.下列關于物料連續進料切斷系統的分析中，不恰當?shù)氖?A.采用跟隨控制，使連續切斷過程更穩定，體現了系統的目的性 B.切刀需要定期更換，體現了系統的動態性 C.沒有跟隨切斷控制子系統，就不能實現連續進料切斷，體現了系統的整體性 D.切斷不同材質的物料要選用不同的切刀，體現了系統的環境適應性 4.下列關于跟隨切斷控制子系統的分析中，不恰當?shù)氖?A.進料傳感器測得的進料速度為被控量 B.跟隨切斷控制子系統的控制方式屬于閉環控制 C.被控對象是切斷裝置 D.切屑進入切斷裝置使絲杠運轉不暢，切屑屬于干擾因素 【答案】1.B D 2. 人手 垃圾桶蓋的開合 開環 3.D 4.A
