第2節 生活中的透鏡
第五章 透鏡及其應用
知識點
照相機
知1－講
1
1. 普通照相機的簡單結構 如圖1 所示。
知1－講
(1)鏡頭：一般由一組透鏡組成，相當于一個凸透鏡。
(2)膠卷：相當于光屏。
知1－講
2. 工作原理 凸透鏡成倒立、縮小的實像。
3. 數碼照相機 用電荷耦合器件作為感光元件代替膠片，把光信號轉換成電信號，記錄物體(人或景物)的像。
深度理解
1. 照相機成像原理圖(圖1)，畫的是兩條過光心的光線。
2. 照相機工作時，物距大于像距。
3“. 倒立”是指像相對于物體(人或景物)上下、左右位置顛倒。
知1－練
例 1
小明用照相機給小宇拍照時，發現了一些特點，請根據你的經驗和知識，幫他完成下列填空。
解題秘方：運用照相機成像特點解答。
知1－練
(1)小宇離照相機鏡頭的距離_____(填“大于”“小于”或“等于”)底片離照相機鏡頭的距離。
解析：照相機底片離鏡頭的距離較小，而拍照時被照的對象離照相機較遠，遠遠超過照相機底片到鏡頭的距離。
大于
知1－練
(2)小宇離照相機鏡頭越遠，小宇在底片上所成的像越 _____。
解析：由生活經驗可知，人離照相機越遠，成的像越小。
小
知1－練
(3)照相機底片上所成的像一定比小宇本人_____。
解析：照相機所成的像是倒立、縮小的實像。
小
知1－練
(4)人和像在凸透鏡(鏡頭)的_____ (填“同”或“異”)側。
解析：人在照相機鏡頭的前面，底片在照相機鏡頭的后面。
異
知1－練
誤區警示：用照相機拍照時，在照相機的觀察屏上看到的是正立的像，有些學生會錯誤地認為照相機成正立的像，這是因為照相機內部器材把成的倒立的像轉換成了正立的像。
知1－練

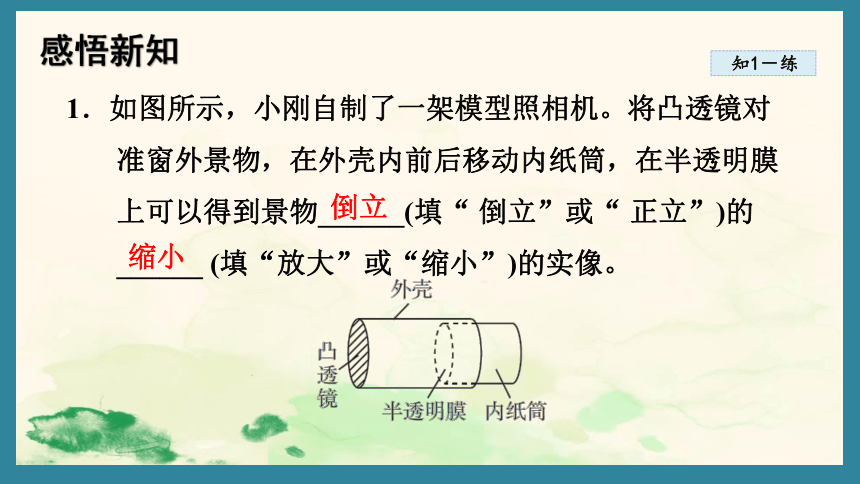

1．如圖所示，小剛自制了一架模型照相機。將凸透鏡對準窗外景物，在外殼內前后移動內紙筒，在半透明膜上可以得到景物______(填“ 倒立”或“ 正立”)的______ (填“放大”或“縮小”)的實像。
倒立
縮小
知2－講
知識點
投影儀
2
1. 投影儀的簡單結構：如圖2 所示。
(1)投影片：投影片上有文字或圖案，相當于用來成像的物體。
(2)鏡頭：相當于凸透鏡。
(3)天花板：相當于光屏。
知2－講
2. 工作原理：凸透鏡成倒立、放大的實像。
倒立”是指像相對于物體上下、左右位置顛倒。
知2－講
深度理解
1. 投影儀成像原理圖(圖2)，畫的是兩條過光心的光線。
2. 投影儀工作時，物距小于像距。
3. 為了讓天花板上成的像看起來是“正立”的，投影片要倒著插。
知2－練
放幻燈片時，銀幕上出現了一面旗，它的形狀與圖3
中的甲相似，則幻燈片上的旗應是圖乙中的( )
例2
知2－練
解題秘方：運用投影儀成像特點解答。
解析：物體通過幻燈機成的是倒立、放大的實像。
答案：B
教你一招：可用旋轉法判斷放幻燈片時銀幕上的成像，將原圖旋轉180°，旋轉后得到的圖片就是銀幕上的像。
知2－練
2．投影儀的構造如圖，來自投影片的光通過鏡頭折射后形成一個______(填“正立”或“倒立”)、放大的像。若想使屏幕上的像更大一些，應將鏡頭
向______ (填“上”或“ 下”)調，同時
將投影儀______ (填“遠離”或“靠
近”)屏幕。
倒立
下
遠離
知3－講
知識點
放大鏡
3
1. 放大鏡實質是一個短焦距凸透鏡。
2. 成像特點 成正立、放大的虛像。
3. 使用 使用放大鏡時，放大鏡應置于物體和眼睛之間，物體離凸透鏡較近，眼睛要透過放大鏡來觀察物體。
4. 照相機、投影儀和放大鏡成像對比
知3－講
物體距鏡頭 像距鏡頭 物像位置 像的性質 大小 正倒 虛實
照相機 遠 近 在透鏡兩側 縮小 倒立 實像
投影儀 較近 遠 在透鏡兩側 放大 倒立 實像
放大鏡 近較 遠 在透鏡同側 放大 正立 虛像
知3－講
深度理解
不要誤認為放大鏡在任何情況下使用都成正立、放大的虛像，放大鏡和物體的距離大到一定程度時，放大的虛像消失。
知3－練
如圖4 所示，透過水瓶可以看到放大了的文字，這是因為裝水的水瓶相當于 透鏡，形成了______文字正立、放大的______像。
例 3
凸
虛
知3－練
解題秘方：結合透鏡的特征和凸透鏡成像的特點解答。
解析：裝水的水瓶中間厚、邊緣薄，相當于凸透鏡，此時的凸透鏡相當于放大鏡，成正立、放大的虛像。
延伸拓展：小水滴、裝水的玻璃瓶、魚缸的結構與凸透鏡相似，都可以起到放大鏡的作用。露珠下葉脈看起來更粗大、魚缸里的金魚看起來更大，都是這個緣故。
知3－練
3. 如圖所示，透過手表表盤上圓滑的透明凸起，能清楚地讀出日期信息，圓滑的透明凸起相當于_________，觀看到的日期數字是__________(填像的性質)的像。
凸透鏡
正立、放大
知4－講
知識點
實像和虛像
4
1. 實像是由實際光線會聚而成的，可以用光屏承接，實像是倒立的(如圖5 所示)。
2. 虛像是由實際光線的反向延長線相交而成的，不可以用光屏承接，虛像是正立的(如圖6 所示)。
知4－講
3. 實像與虛像的比較
知4－講
實像 虛像
成因 由實際光線會聚而成 由實際光線的反向延長線相交而成
承接 能用光屏承接 不能用光屏承接
正倒 倒立 正立
觀察 都能用眼睛觀察到 拍攝 都能用照相機拍攝
知4－講
活學巧用
圖5 中A、F、S′在一條直線上，圖6中S′、B、F 在一條直線上，再次說明了像點、入射點、折射光上的一點在同一條直線上，這一規律是解答與凸透鏡成像有關的作圖題常用的技巧。
知4－練
在①小孔成像、②放大鏡成像、③照相機成像、④投影儀成像中，下列分析正確的是( )
A. 反射成像的是②
B. 折射成像的是①③④
C. 成實像的是①③④
D. 成虛像的是②③④
例 4
知4－練
解題秘方：根據各種儀器的成像特點進行判斷。
解析：小孔、照相機、投影儀成的是實像，放大鏡成的是虛像；透鏡成像是由于光的折射，小孔成像是由于光的直線傳播。
答案：C
知4－練
教你一招：常見光現象圖解：
實像 圖示 小孔成像 照相機成像
投影儀成像
原理 光的直線傳 光的折射 光的折射
虛像 圖示 平面鏡成像 看到的魚變淺
放大鏡成像
原理 光的反射 光的折射 光的折射
知4－練
4-1．下列現象中，只能成虛像的是( )
A．照相機成像
B．平面鏡成像
C．凸透鏡成像
D．小孔成像
B
知4－練
4-2．在①平面鏡成像；②投影儀成像；③照相機成像；④放大鏡成像，這四種成像中，成虛像的有_________ ；像比物大的有_________。(均填序號)
①④
②④
生活中的透鏡
生活中
的透鏡
照相機: 倒立、縮小的實像
投影儀：倒立、放大的實像
放大鏡：正立、放大的虛像
