21.3廣播、電視和移動通信—九年級物理人教版全一冊課前導學
知識集錦：
知識點1 無線電廣播信號的發射和接收
1.發射過程：無線電廣播信號的發射由①___________完成。話筒把播音員的聲音信號轉換成②____________，然后用③___________把音頻電信號加載到高頻電流上，再通過天線產生電磁波發射到空中。
2.接收過程：信號的接收由④___________來完成。利用收音機⑤___________選出我們所需的某一頻率的電磁波，收音機通過⑥___________濾去高頻電流把⑦___________從中取出來，進行放大，送到揚聲器里，⑧___________把音頻電信號轉換成聲音。
知識點2 電視的發射和接收
1.發射過程：電視用電磁波傳遞⑨____________________________。聲音信號的產生、傳播和接收跟無線電廣播的工作過程相似。圖像信號的工作過程是⑩___________把圖像變成電信號， ___________把電信號加載到頻率很高的電流上，通過 ___________發射到空中。
2.接收過程：電視機的 ___________將載有音頻電信號和圖像電信號的高頻信號接收下來，通過 ___________將音頻電信號和圖像電信號取出并放大，由顯示器把圖像電信號還原成圖像，揚聲器將音頻電信號還原成聲音。

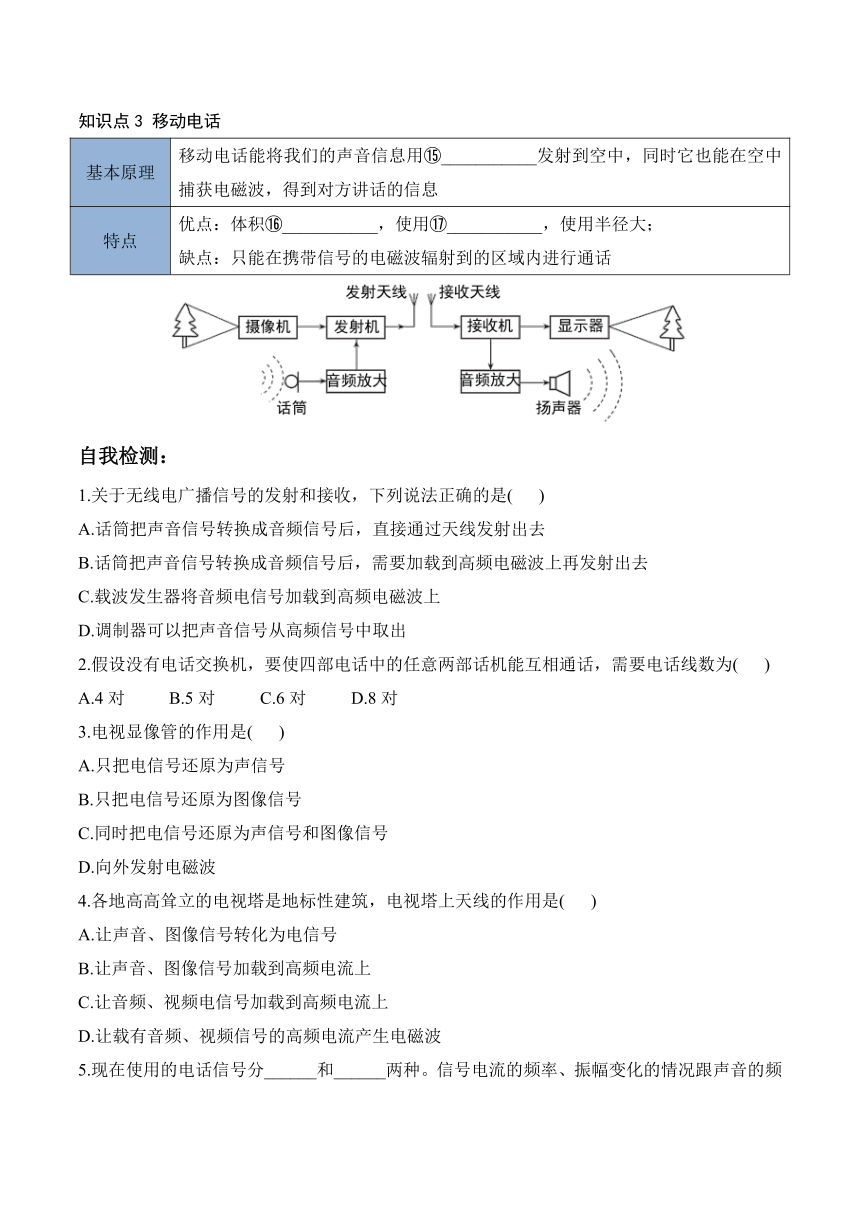

知識點3 移動電話
基本原理 移動電話能將我們的聲音信息用 ___________發射到空中，同時它也能在空中捕獲電磁波，得到對方講話的信息
特點 優點：體積 ___________，使用 ___________，使用半徑大； 缺點：只能在攜帶信號的電磁波輻射到的區域內進行通話
自我檢測：
1.關于無線電廣播信號的發射和接收，下列說法正確的是( )
A.話筒把聲音信號轉換成音頻信號后，直接通過天線發射出去
B.話筒把聲音信號轉換成音頻信號后，需要加載到高頻電磁波上再發射出去
C.載波發生器將音頻電信號加載到高頻電磁波上
D.調制器可以把聲音信號從高頻信號中取出
2.假設沒有電話交換機，要使四部電話中的任意兩部話機能互相通話，需要電話線數為( )
A.4對 B.5對 C.6對 D.8對
3.電視顯像管的作用是( )
A.只把電信號還原為聲信號
B.只把電信號還原為圖像信號
C.同時把電信號還原為聲信號和圖像信號
D.向外發射電磁波
4.各地高高聳立的電視塔是地標性建筑，電視塔上天線的作用是( )
A.讓聲音、圖像信號轉化為電信號
B.讓聲音、圖像信號加載到高頻電流上
C.讓音頻、視頻電信號加載到高頻電流上
D.讓載有音頻、視頻信號的高頻電流產生電磁波
5.現在使用的電話信號分______和______兩種。信號電流的頻率、振幅變化的情況跟聲音的頻率、振幅變化的情況完全一樣，這種電流傳遞的信號叫______。使用不同符號的不同組合表示的信號叫______。
6.電話之間是通過電話交換機來實現通話，一個地區的電話都接到同一臺交換機上，每部電話都編上_________。使用時，交換機把需要通話的兩部電話接通，通話完畢再將線路_________。現代的程控電話交換機利用了電子計算機技術，實現了按用戶所撥的號碼_________接通話機。
答案以及解析
知識集錦：
①廣播電臺 ②電信號 ③調制器 ④收音機 ⑤調諧器 ⑥解調 ⑦音頻信號 ⑧揚聲器 ⑨圖像信號和聲音信號 ⑩攝像機 發射機 發射天線 接收天線 電視機 電磁波 小 方便
自我檢測：
1.答案：B
解析：話筒把聲音信號轉換成音頻信號后，需要將音頻信號加載到高頻電磁波上再發射出去，故A錯誤，B正確；載波發生器只產生載波信號，故C錯誤；把聲音信號從高頻信號中取出的是調諧器，不是調制器，故D錯誤。
2.答案：C
解析：不使用電話交換機，要使四部電話中的任意兩部話機能互相通話，需要電話線數為4×3÷2=6對；故選C.
3.答案：B
解析：顯像管，是一種電子（陰極）射線管，是電視接收機監視器重現圖像的關鍵器件，它的主要作用是將發送端（電視臺）攝像機攝取轉換的電信號（圖像信號）在接收端以亮度變化的形式重現在熒光屏上.
故選B.
4.答案：D
解析：電磁波可以傳遞聲音、圖像等信息，電視節目和廣播節目都是通過電磁波傳播的；電視塔上天線的作用是讓載有音頻、視頻信號的高頻電流產生電磁波并發射出去，故選項D正確，選項A、B、C錯誤.
5.答案：模擬信號；數字信號；模擬信號；數字信號
解析：電話信號分模擬信號和數字信號兩種；信號電流的頻率、振幅變化情況與聲音的頻率、振幅變化情況完全一樣，模仿聲信號的電信號，叫作模擬信號；利用不同符號的不同組合表示的信號叫作數字信號。
6.答案：號碼；斷開；自動
解析：最早發明的電話機，若要讓電話間相互通話時，必須將其連接在一起，因此每部電話都編上號碼便于人工連接，通話完畢再通過人工將線路斷開。若想實現幾部電話間的通話，就必須將所有的電話都相互連接才可以實現，這樣大大地浪費了資源。為提高線路的利用率，人們發明了電話交換機，讓一個地區的電話都接到同一臺交換機上，每部電話都編上號碼，不同地區的電話之間相互通話時，只需將兩地的交換機接通即可實現，這樣大大地節省了資源，提高了線路的利用率。現代的程控電話交換機利用了電子計算機技術，實現了按用戶所撥號碼自動接通話機。
