（19）通過透鏡看世界—八年級物理教科版（2024）上冊課前導學
學習目標：
1.了解顯微鏡和望遠鏡的基本結構。
2.知道影響視角大小的因素。
3.能說出顯微鏡和望遠鏡的成像原理。
知識集錦
一、望遠鏡
望遠鏡的結構和成像原理（以由兩組凸透鏡組成的望遠鏡為例）
目鏡：鏡筒中靠近___________的凸透鏡
物鏡：鏡筒中靠近被觀察___________的凸透鏡
成像原理：物鏡相當于一個照相機鏡頭，能成一個倒立，___________的實像；目鏡相當于一個放大鏡，能成一個正立、放大的虛像。因此，我們看到的是___________的虛像。
二、顯微鏡
目鏡：鏡筒中靠近___________的凸透鏡
物鏡：鏡筒中靠近被觀察___________的凸透鏡
載物臺：放置被觀察物體的平臺
反光鏡：通過反光提高載物臺上物體___________的鏡子
成像原理：顯微鏡是由兩個___________組合而成的，被觀察的物體經顯微鏡的物鏡成___________、___________的實像，該像落在目鏡的一倍焦距之內，又經目鏡成放大、___________的虛像，最終人眼看到的是相對于被觀察物體的___________、__________的虛像
自我檢測
1.項目學習小組在“自制望遠鏡”活動中選擇了兩塊透鏡，將其中一塊透鏡正對太陽光，觀察到地面上出現了明亮的光斑，如圖所示。下列說法中正確的是( )
A.該透鏡是凹透鏡 B.該透鏡對光具有發散作用
C.該透鏡可用來制作望遠鏡的物鏡 D.可以使用這種透鏡來矯正近視眼

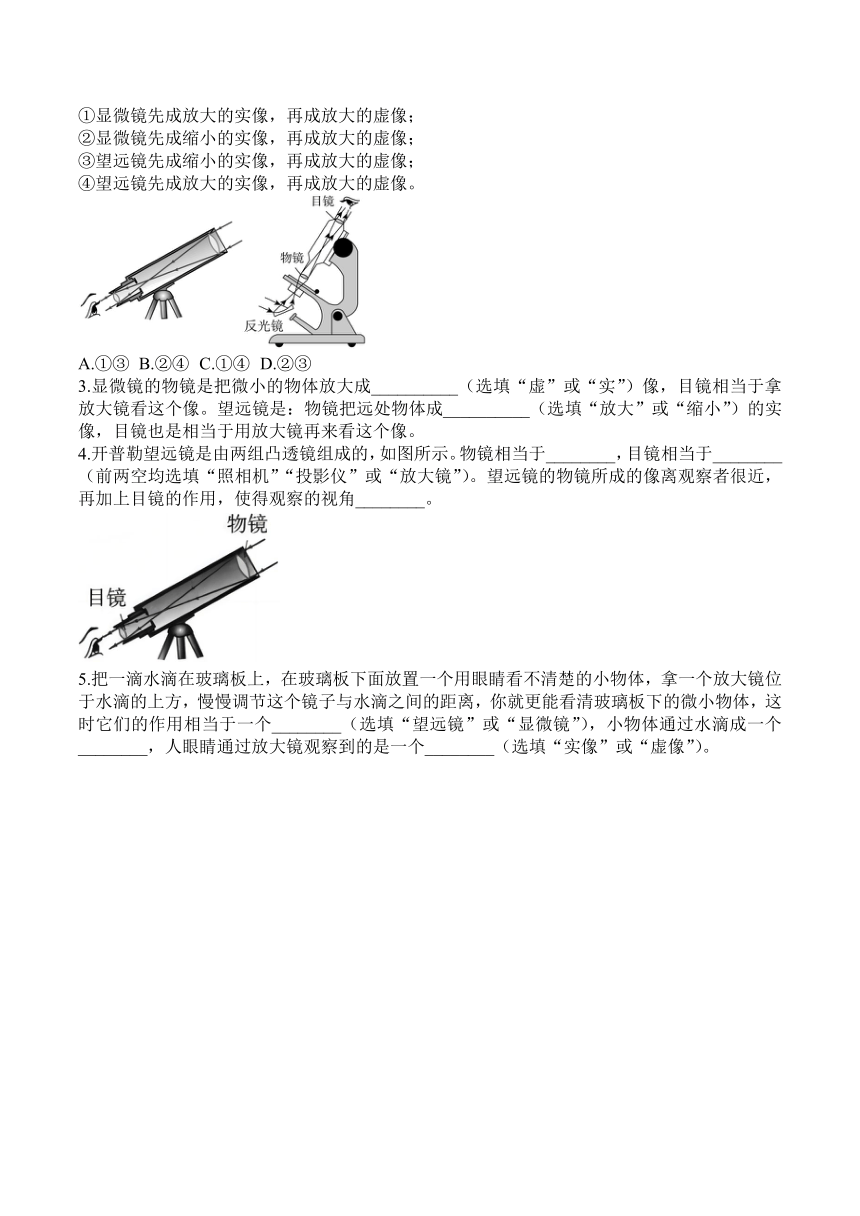

2.如圖是顯微鏡和望遠鏡原理示意圖，下面關于它們成像的說法正確的是( )
①顯微鏡先成放大的實像，再成放大的虛像；
②顯微鏡先成縮小的實像，再成放大的虛像；
③望遠鏡先成縮小的實像，再成放大的虛像；
④望遠鏡先成放大的實像，再成放大的虛像。

A.①③ B.②④ C.①④ D.②③
3.顯微鏡的物鏡是把微小的物體放大成__________（選填“虛”或“實”）像，目鏡相當于拿放大鏡看這個像。望遠鏡是：物鏡把遠處物體成__________（選填“放大”或“縮小”）的實像，目鏡也是相當于用放大鏡再來看這個像。
4.開普勒望遠鏡是由兩組凸透鏡組成的，如圖所示。物鏡相當于________，目鏡相當于________（前兩空均選填“照相機”“投影儀”或“放大鏡”）。望遠鏡的物鏡所成的像離觀察者很近，再加上目鏡的作用，使得觀察的視角________。
5.把一滴水滴在玻璃板上，在玻璃板下面放置一個用眼睛看不清楚的小物體，拿一個放大鏡位于水滴的上方，慢慢調節這個鏡子與水滴之間的距離，你就更能看清玻璃板下的微小物體，這時它們的作用相當于一個________（選填“望遠鏡”或“顯微鏡”），小物體通過水滴成一個________，人眼睛通過放大鏡觀察到的是一個________（選填“實像”或“虛像”）。
答案以及解析
知識集錦
一、望遠鏡
眼睛 物體 縮小 倒立
二、顯微鏡
眼睛 物體 亮度 凸透鏡 倒立 放大 正立 放大 倒立
自我檢測
1.答案：C
解析：AB.將透鏡正對太陽光，觀察到地面上出現了明亮的光斑，說明透鏡對光線有會聚作用，該透鏡是凸透鏡，故AB錯誤；
C.該透鏡是凸透鏡，凸透鏡可用來制作望遠鏡的物鏡，故C正確；
D.凸透鏡能夠矯正遠視眼，凹透鏡可以矯正近視眼，故D錯誤。
2.答案：A
解析：顯微鏡物鏡和目鏡都是凸透鏡，把標本放在物鏡的二倍焦距和一倍焦距之間，這樣得到一個放大的實像，這個放大的實像正好成在目鏡焦點以內，由凸透鏡成像規律可知，當時，成正立放大的虛像，所以顯微鏡的物鏡成倒立、放大的實像，目鏡成正立、放大的虛像，故①正確，②錯誤；
用望遠鏡觀察遠處物體時，物體通過物鏡成的是倒立、縮小的實像，這個像通過靠近眼睛的目鏡成正立、放大的虛像，故③正確，④錯誤。故A正確，BCD錯誤。
3.答案：實；縮小
解析：顯微鏡的物鏡和目鏡都是凸透鏡，即將載物臺上的物體放在物鏡的1倍焦距和2倍焦距之間，成倒立、放大的實像，其原理與投影儀相似；此時經過物鏡所成的像恰好處于目鏡的1倍焦距以內，故該像經目鏡再次放大，所以目鏡的作用相當于放大鏡。
用望遠鏡觀察遠處物體時，物體通過物鏡成的是倒立、縮小的實像，這個像通過靠近眼睛的目鏡成放大的虛像。
4.答案：照相機；放大鏡；變大
解析：開普勒望遠鏡是由兩組凸透鏡組成的。物鏡相當于一個照相機，能成一個倒立、縮小的實像；目鏡相當于一個放大鏡，能成一個正立、放大的虛像，因此，我們看到的是倒立的虛像。由于被觀察物體經物鏡成的實像離眼睛很近，再加上目鏡的放大作用，視角變大，我們感到像變大了。
5.答案：顯微鏡；倒立、放大的實像；虛像
解析：因為小水滴中間比邊緣厚，所以小水滴就相當于凸透鏡，拿一個放大鏡位于水滴的上方，小水滴相當于顯微鏡的物鏡，能成一個倒立、放大的實像，放大鏡相對于顯微鏡的目鏡，它們的共同作用相當于顯微鏡，所以更能看清玻璃板下的微小物體。
小物體所成的實像在放大鏡的一倍焦距以內，成正立、放大的虛像，所以人眼睛通過放大鏡觀察到的是一個虛像。
