《勞動》六年級下冊
智能澆水試一試
課堂導入
8月份正當炎熱的夏季，教室里養的小盆栽需要經常澆水。而這時候正是我們放暑假的時候，當我們外出時，小盆栽會缺水而枯萎死亡。能不能想一個辦法解決這個問題？
智能澆水設備
智能澆水設備
多媒體白板和投影教室
勞動準備
勞動場域
材料與工具
焊錫或黑膠布、剝線鉗、杜邦線（若干）、電池盒（含電池）、水泵、濕度傳感器（含比較模塊）、繼電器模塊（配USB 電源線）、軟管
勞動過程
土壤濕度傳感器
傳感器轉換模塊
　　傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，讓中心控制系統根據這個值作出判斷。
基礎知識

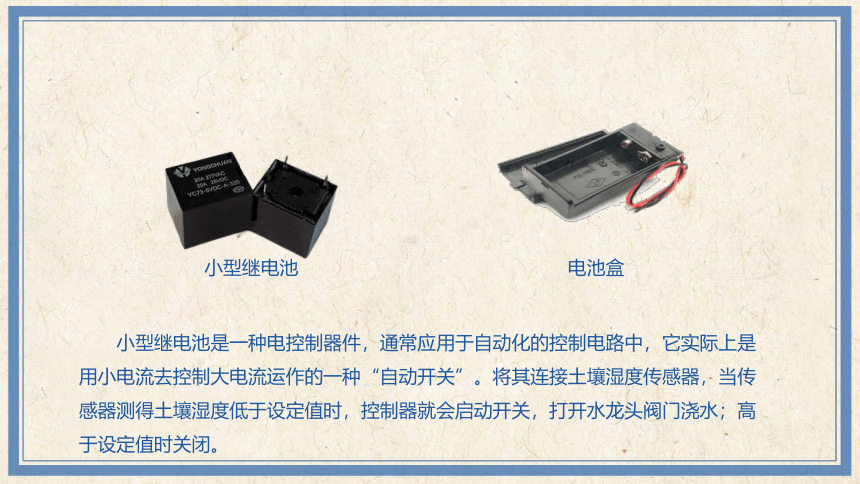

電池盒
小型繼電池
　　小型繼電池是一種電控制器件，通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。將其連接土壤濕度傳感器，當傳感器測得土壤濕度低于設定值時，控制器就會啟動開關，打開水龍頭閥門澆水；高于設定值時關閉。

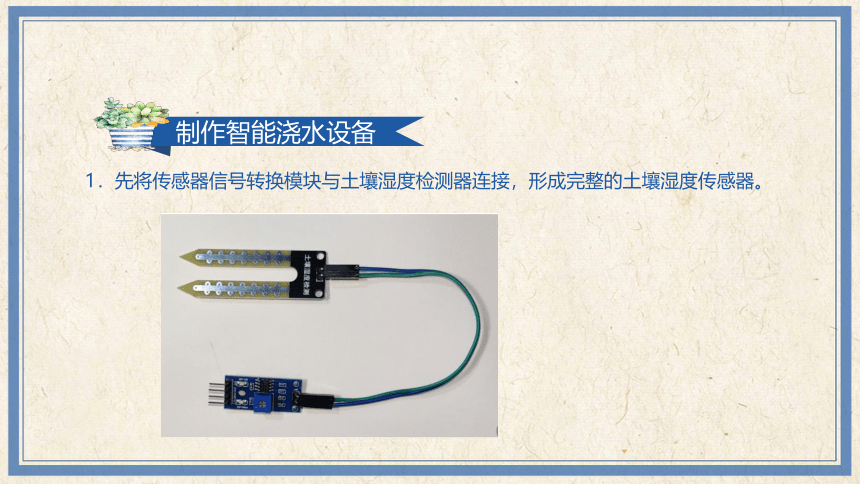

　　1．先將傳感器信號轉換模塊與土壤濕度檢測器連接，形成完整的土壤濕度傳感器。
制作智能澆水設備
　　2．將傳感器與繼電器連接，即用導線將信號轉換器的“DO”腳與繼電器的“IN”腳連接。
　　3．如圖，將傳感器、繼電器、抽水泵分別接入電池正負極。其中紅黑導線交叉部分可用剝線鉗剝開，擰成一股，統一接入繼電器接線口，做成一個智能澆水系統。
　　4．將組裝完整的智能澆水系統安裝在花盆邊。將傳感器放在花盆土面上，將水泵放入花盆邊上的水桶中，將水管另一頭固定到花盆遠離傳感器的一邊，將其他部件固定在水桶或花盆外壁上。
　　5．測試澆水系統。打開電源讓系統工作，觀察澆水停止后土壤的濕度，然后根據土壤濕度調節傳感器電位器。
勞動成果
勞動日志
　　1. 在智能澆水系統的連接使用過程中，你發現了什么問題？
2. 你覺得可以怎么解決這些問題？或對系統進行其他改進或創新？
勞動拓展
　　生活中還有其他的自動裝置嗎？它們的組成部件會有哪些？同學們思考并查閱相關資料。
勞動評價
評一評，看看自己能獲得多少顆星。
評價指標 自己評 同學評 老師評
能認識各種傳感器 ☆☆☆☆☆ ☆☆☆☆☆ ☆☆☆☆☆
掌握正確接線方式 ☆☆☆☆☆ ☆☆☆☆☆ ☆☆☆☆☆
正確安裝使用系統 ☆☆☆☆☆ ☆☆☆☆☆ ☆☆☆☆☆
分工合作配合默契 ☆☆☆☆☆ ☆☆☆☆☆ ☆☆☆☆☆
會思考有創新想法 ☆☆☆☆☆ ☆☆☆☆☆ ☆☆☆☆☆
再 見！
