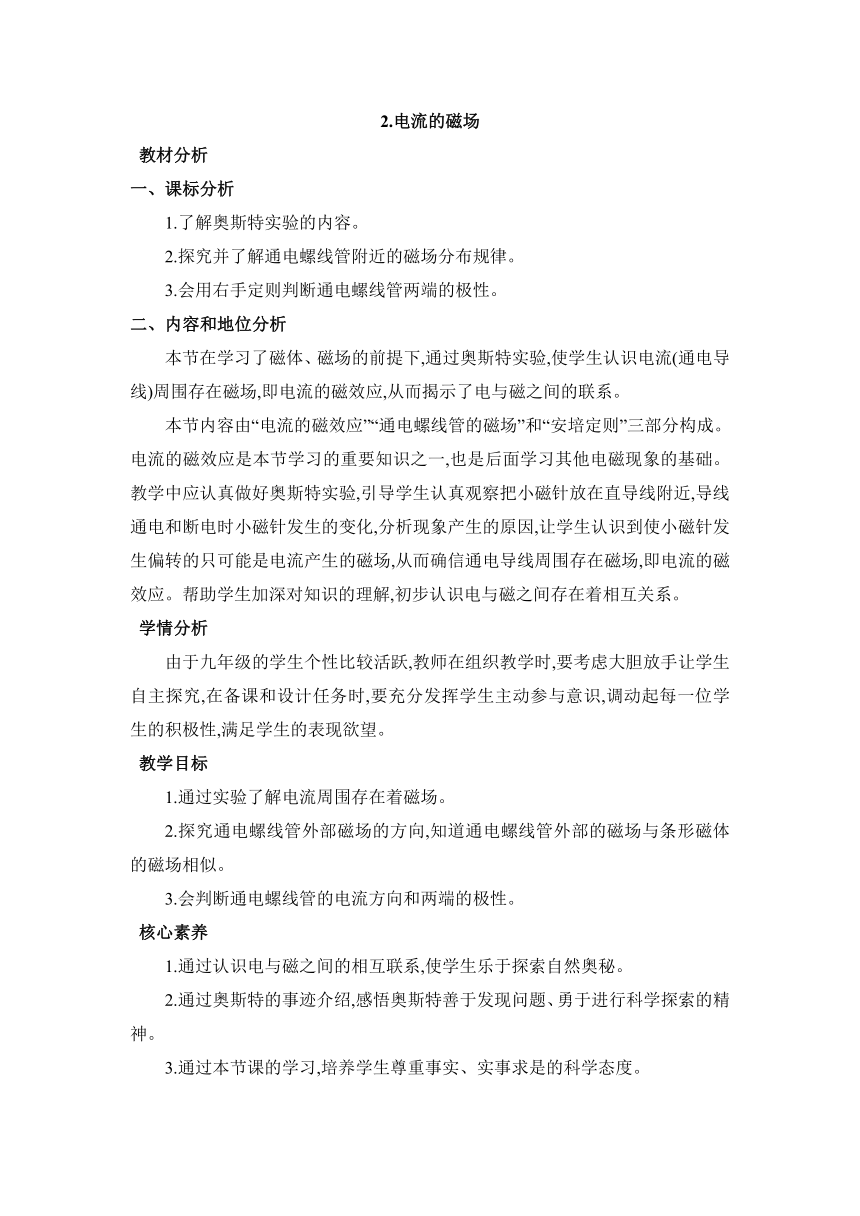

2.電流的磁場
教材分析
一、課標分析
1.了解奧斯特實驗的內容。
2.探究并了解通電螺線管附近的磁場分布規律。
3.會用右手定則判斷通電螺線管兩端的極性。
二、內容和地位分析
本節在學習了磁體、磁場的前提下,通過奧斯特實驗,使學生認識電流(通電導線)周?chē)嬖诖艌?chǎng),即電流的磁效應,從而揭示了電與磁之間的聯系。
本節內容由“電流的磁效應”“通電螺線管的磁場”和“安培定則”三部分構成。電流的磁效應是本節學習的重要知識之一,也是后面學習其他電磁現象的基礎。教學中應認真做好奧斯特實驗,引導學生認真觀察把小磁針?lè)旁谥睂?dǎo)線附近,導線通電和斷電時小磁針發生的變化,分析現象產生的原因,讓學生認識到使小磁針發生偏轉的只可能是電流產生的磁場,從而確信通電導線周?chē)嬖诖艌?chǎng),即電流的磁效應。幫助學生加深對知識的理解,初步認識電與磁之間存在著相互關系。
學情分析
由于九年級的學生個性比較活躍,教師在組織教學時,要考慮大膽放手讓學生自主探究,在備課和設計任務時,要充分發揮學生主動參與意識,調動起每一位學生的積極性,滿足學生的表現欲望。
教學目標
1.通過實驗了解電流周?chē)嬖谥艌?chǎng)。
2.探究通電螺線管外部磁場的方向,知道通電螺線管外部的磁場與條形磁體的磁場相似。
3.會判斷通電螺線管的電流方向和兩端的極性。
核心素養
1.通過認識電與磁之間的相互聯系,使學生樂于探索自然奧秘。
2.通過奧斯特的事跡介紹,感悟奧斯特善于發現問題、勇于進行科學探索的精神。
3.通過本節課的學習,培養學生尊重事實、實事求是的科學態度。

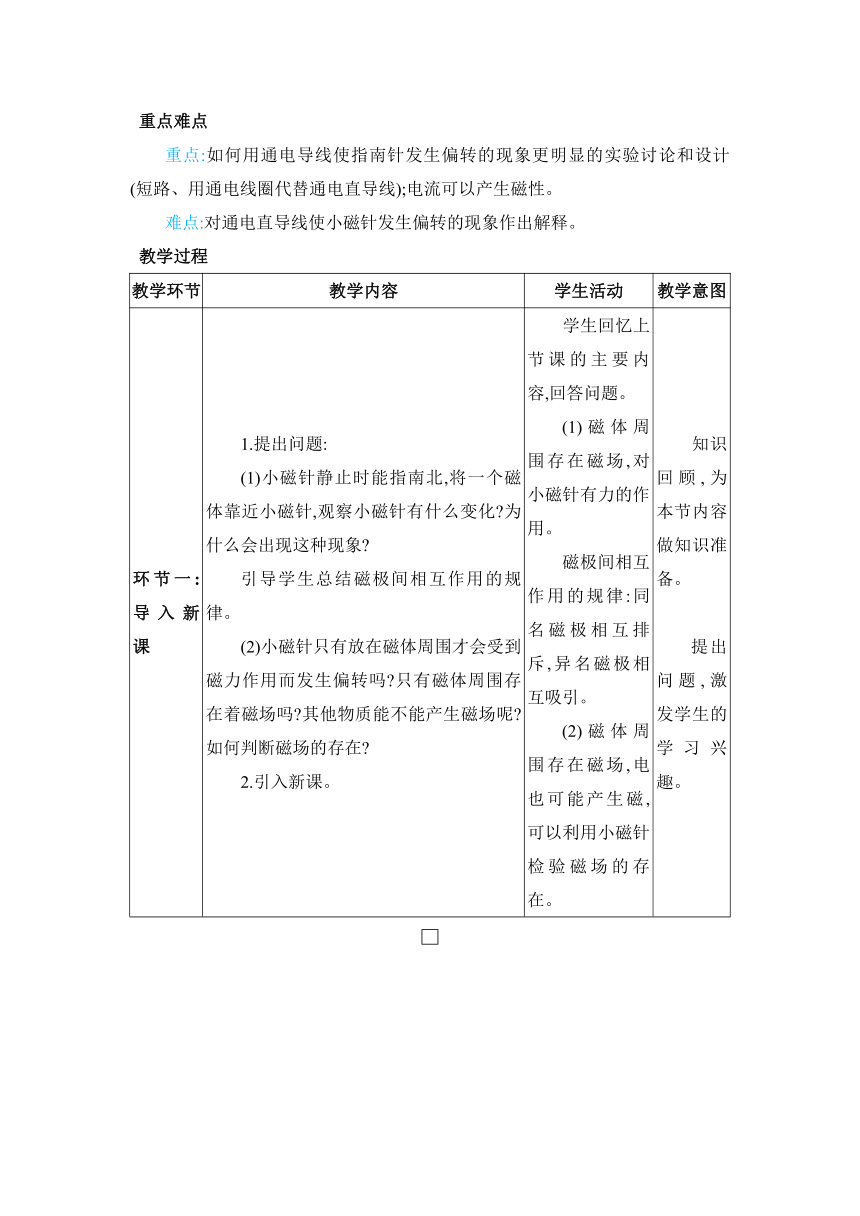

重點難點
重點:如何用通電導線使指南針發生偏轉的現象更明顯的實驗討論和設計(短路、用通電線圈代替通電直導線);電流可以產生磁性。
難點:對通電直導線使小磁針發生偏轉的現象作出解釋。
教學過程
教學環節 教學內容 學生活動 教學意圖
環節一:導入新課 　　1.提出問題: (1)小磁針靜止時能指南北,將一個磁體靠近小磁針,觀察小磁針有什么變化 為什么會出現這種現象 引導學生總結磁極間相互作用的規律。 (2)小磁針只有放在磁體周?chē)艜?huì)受到磁力作用而發生偏轉嗎 只有磁體周?chē)嬖谥艌?chǎng)嗎 其他物質能不能產生磁場呢 如何判斷磁場的存在 2.引入新課。 　　學生回憶上節課的主要內容,回答問題。 (1)磁體周?chē)嬖诖艌?chǎng),對小磁針有力的作用。 磁極間相互作用的規律:同名磁極相互排斥,異名磁極相互吸引。 (2)磁體周?chē)嬖诖艌?chǎng),電也可能產生磁,可以利用小磁針檢驗磁場的存在。 　　知識回顧,為本節內容做知識準備。 提出問題,激發學生的學習興趣。
續表
教學環節 教學內容 學生活動 教學意圖

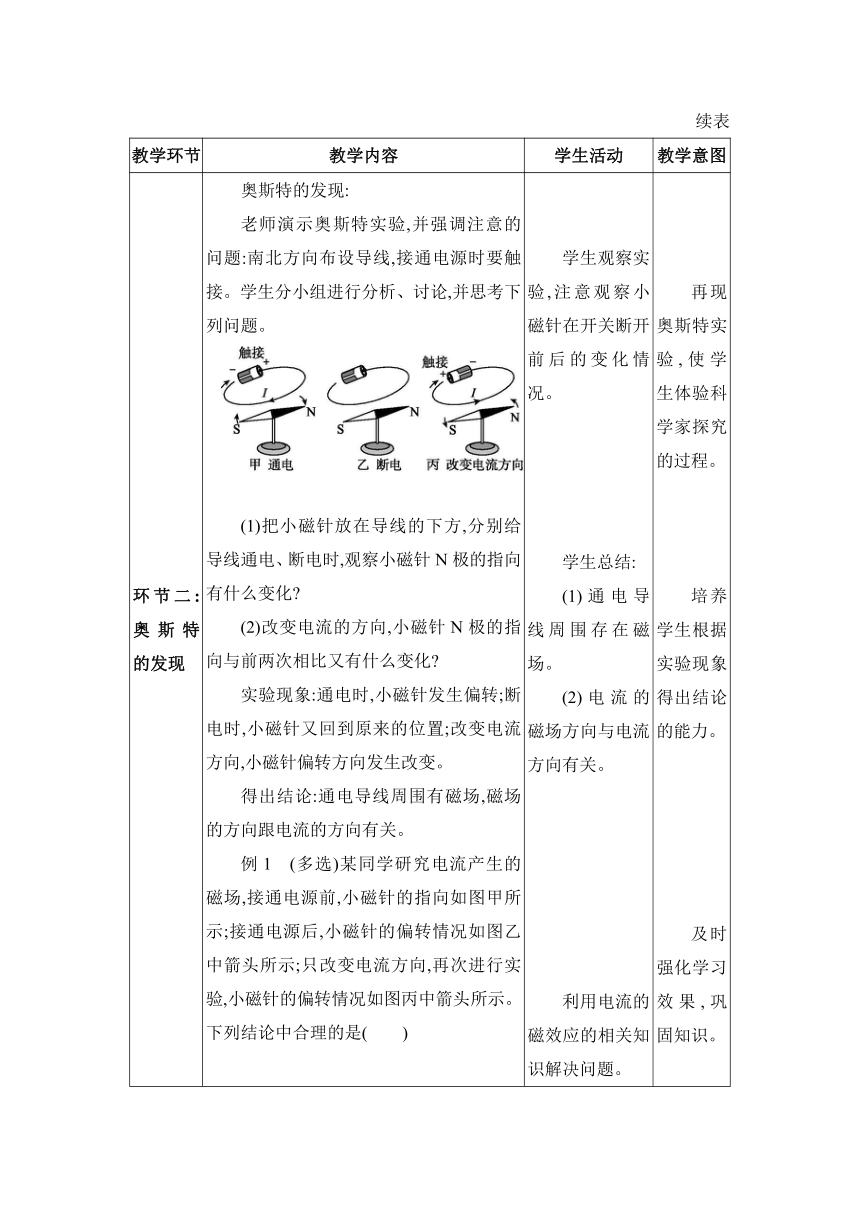

環節二:奧斯特的發現 　　奧斯特的發現: 老師演示奧斯特實驗,并強調注意的問題:南北方向布設導線,接通電源時要觸接。學生分小組進行分析、討論,并思考下列問題。 (1)把小磁針?lè)旁趯?dǎo)線的下方,分別給導線通電、斷電時,觀察小磁針N極的指向有什么變化 (2)改變電流的方向,小磁針N極的指向與前兩次相比又有什么變化 實驗現象:通電時,小磁針發生偏轉;斷電時,小磁針又回到原來的位置;改變電流方向,小磁針偏轉方向發生改變。 得出結論:通電導線周?chē)写艌?chǎng),磁場的方向跟電流的方向有關。 例1　(多選)某同學研究電流產生的磁場,接通電源前,小磁針的指向如圖甲所示;接通電源后,小磁針的偏轉情況如圖乙中箭頭所示;只改變電流方向,再次進行實驗,小磁針的偏轉情況如圖丙中箭頭所示。下列結論中合理的是(　　) A.由甲、乙兩圖可得電流可以產生磁場 B.由甲、乙兩圖可得電流產生的磁場的方向與電流方向有關 C.由乙、丙兩圖可得電流產生的磁場的強弱與電流大小有關 D.由乙、丙兩圖可得電流產生的磁場的方向與電流方向有關 　　 學生觀察實驗,注意觀察小磁針在開關斷開前后的變化情況。 學生總結: (1)通電導線周?chē)嬖诖艌?chǎng)。 (2)電流的磁場方向與電流方向有關。 利用電流的磁效應的相關知識解決問題。 　　 再現奧斯特實驗,使學生體驗科學家探究的過程。 培養學生根據實驗現象得出結論的能力。 及時強化學習效果,鞏固知識。
續表
教學環節 教學內容 學生活動 教學意圖
環節三:通電螺線管的磁場 1.通電螺線管的磁場: 提出問題:既然電能生磁,為什么電線連一根大頭針都吸不動 教師:把導線繞在圓桶上,做成螺線管,各圈導線產生的磁場疊加在一起,磁場就會強很多。 展示一個螺線管,給螺線管通電,能使小磁針轉動。 拿一個小磁針在通電螺線管周?chē)苿?dòng),觀察小磁針的變化。 提出問題:我們?nèi)绾窝芯客娐菥€管周?chē)拇艌?chǎng)呢 老師:在螺線管的兩端各放一個小磁針,并在硬紙板上均勻地撒滿鐵屑。通電后觀察小磁針的指向,輕敲硬紙板,觀察鐵屑的排列情況。改變電流方向,再觀察一次。用線畫出鐵粉的形狀。 對比通電螺線管的磁場分布以及前面學過的磁體周?chē)拇艌?chǎng),它的形狀與哪個磁體相似 2.探究通電螺線管外部的磁場分布: (1)提出問題:通電螺線管的磁場與條形磁體的磁場相似,它的兩端就相當于條形磁鐵的兩個磁極。那么通電螺線管的磁極與哪些因素有關呢 (2)猜想:通電螺線管的磁極與電流方向有關。 (3)設計實驗:在通電螺線管的外部放一些小磁針,利用漆包線在瓷筒上繞成螺線管,改變電流方向,確定通電螺線管的磁極。 (4)進行實驗:給螺線管通電,在圖中標出通電螺線管的N、S極。 (5)歸納分析:當通電螺線管的電流方向改變時,小磁針N極指向也發生改變。 (6)結論:通電螺線管的極性與電流方向有關。 　　 磁性太弱,吸引力太小。 借助鐵粉可以研究磁體周?chē)艌?chǎng)的分布情況,我們也可以利用類似的方法來研究通電螺線管周?chē)拇艌?chǎng)。 學生觀察實驗,畫出通電螺線管的磁感線。 通電螺線管的磁場分布與條形磁體相似,它也有兩個磁極。 學生進行猜想:磁極可能與電流方向有關,可能還與螺線管的繞線有關。 螺線管有兩種繞法,不同繞法電流有兩個方向,如圖所示。 通過介紹電與磁的聯系,對學生進行“偶然性寓于必然性之中”的教育。 注重物理方法的培養,利用磁場對鐵屑的作用來研究通電螺線管的磁場分布。 培養學生的實驗?zāi)芰Α? 根據實驗現象總結規律。
續表
教學環節 教學內容 學生活動 教學意圖
環節三:通電螺線管的磁場 例2　在“探究通電螺線管外部的磁場分布”的實驗中: (1)按照?qǐng)D甲布置實驗器材,螺線管通電后小磁針發生偏轉,說明通電螺線管的周?chē)嬖凇　　　?小磁針?lè)旁诼菥€管四周不同位置,在圖上記錄了小磁針　　　　極的方向,這個方向就是該點的磁場方向。 (2)小明做了如圖乙所示的實驗,由實驗現象得出:通電螺線管的磁極極性與　　　　有關。 學生對比通電螺線管的N、S極,得出結論。 利用通電螺線管的磁場規律解決問題。 領會通電螺線管的外部磁場規律,強化學習效果。
環節四:安培定則 安培定則: (1)提出問題:根據上面所講的通電螺線管的極性與電流方向的關系,判斷圖中通電螺線管的N、S極或電流方向。 (2)安培定則的作用:知道電流方向可判定通電螺線管的磁極;知道極性可判定通電螺線管中電流的方向。 例3　開關S閉合后,小磁針靜止時的指向如圖所示,由此可知(　　) A. a端是通電螺線管的N極,c端是電源正極 B. b端是通電螺線管的N極,d端是電源負極 C. b端是通電螺線管的N極,d端是電源正極 D. a端是通電螺線管的N極,c端是電源負極 　　 學生閱讀課本中關于安培定則的描述,結合對剛才的實驗嘗試用右手來判定通電螺線管的磁極。 練習運用安培定則解決實際問題。 　　 培養學生根據實驗分析總結規律的能力。 使學生意識到物理方法是由個性到共性,由特殊到一般的過程。
續表
教學環節 教學內容 學生活動 教學意圖
環節四:安培定則 　　 例4　請?jiān)趫D中畫出通電螺線管的繞法及磁感線的方向。 　　學生自主完成練習,熟悉安培定則這一方法。 　　鞏固學習知識,強化學習效果。
板書設計 2.電流的磁場 一、電流的磁效應(奧斯特實驗結論) 1.通電導體周?chē)嬖诖艌?chǎng)。 2.磁場的方向跟電流的方向有關。 二、通電螺線管的磁場 1.通電螺線管外部的磁場與條形磁體的磁場相似。 2.通電螺線管兩端的極性跟螺線管中電流的方向有關。當電流的方向變化時,通電螺線管的極性也發生改變。 三、安培定則 右手握住螺線管,四指順著電流轉,大拇指指向N極端。
課堂練習 相關練習
課堂小結 本節課你學到了什么 有哪些收獲呢
作業布置 第七章第2節。
