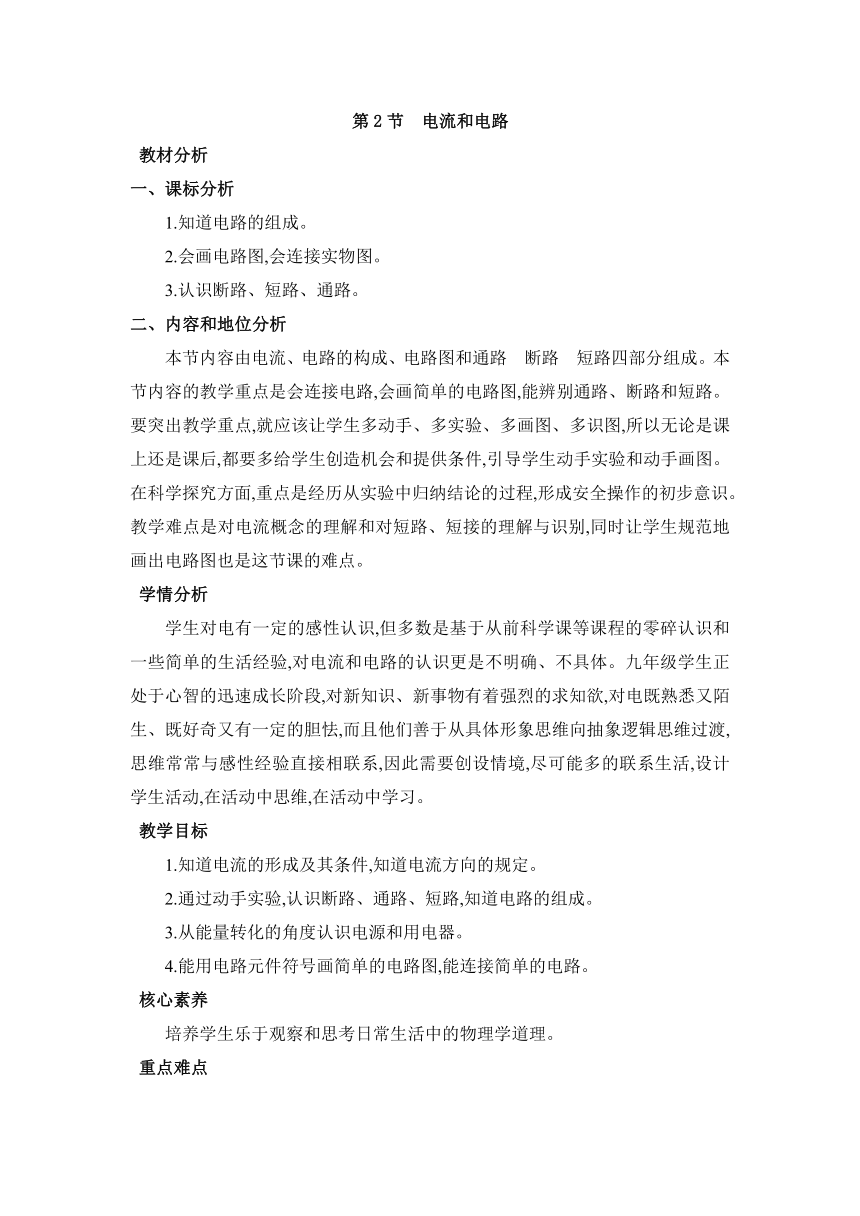

第2節　電流和電路
教材分析
一、課標分析
1.知道電路的組成。
2.會畫電路圖,會連接實物圖。
3.認識斷路、短路、通路。
二、內容和地位分析
本節內容由電流、電路的構成、電路圖和通路　斷路　短路四部分組成。本節內容的教學重點是會連接電路,會畫簡單的電路圖,能辨別通路、斷路和短路。要突出教學重點,就應該讓學生多動手、多實驗、多畫圖、多識圖,所以無論是課上還是課后,都要多給學生創造機會和提供條件,引導學生動手實驗和動手畫圖。在科學探究方面,重點是經歷從實驗中歸納結論的過程,形成安全操作的初步意識。教學難點是對電流概念的理解和對短路、短接的理解與識別,同時讓學生規范地畫出電路圖也是這節課的難點。
學情分析
學生對電有一定的感性認識,但多數是基于從前科學課等課程的零碎認識和一些簡單的生活經驗,對電流和電路的認識更是不明確、不具體。九年級學生正處于心智的迅速成長階段,對新知識、新事物有著強烈的求知欲,對電既熟悉又陌生、既好奇又有一定的膽怯,而且他們善于從具體形象思維向抽象邏輯思維過渡,思維常常與感性經驗直接相聯系,因此需要?jiǎng)?chuàng)設情境,盡可能多的聯系生活,設計學生活動,在活動中思維,在活動中學習。
教學目標
1.知道電流的形成及其條件,知道電流方向的規定。
2.通過動手實驗,認識斷路、通路、短路,知道電路的組成。
3.從能量轉化的角度認識電源和用電器。
4.能用電路元件符號畫簡單的電路圖,能連接簡單的電路。
核心素養
培養學生樂于觀察和思考日常生活中的物理學道理。
重點難點
重點:知道電流和電路,會畫簡單的電路圖。
難點:電流的形成和方向。
教學過程
教學環節 教學內容 學生活動 教學意圖
環節一:導入新課 回憶上節課的一個實驗: 兩個相同的驗電器A和B,A帶電,B不帶電,用不帶電的金屬棒CD將A、B連接起來,觀察到A金屬箔的張角變小,B金屬箔的張角變大。這表明電荷在金屬導體中做了定向移動,但這種定向移動瞬間就結束了。 實際中點亮的小燈泡能持續發光,是因?yàn)橛须姾刹粩嗟亓鬟^(guò)小燈泡。那么,怎樣才能使電荷不斷地流過小燈泡呢 　　 回憶實驗,思考并回答問題,進入情景。 　　 通過上節課的實驗喚起學生對本節課內容學習的積極性,通過師生交流逐步引入關于電的課題。
環節二:電流 1.請同學們思考,怎樣讓小燈泡持續發光 讓電風扇轉動 讓蜂鳴器發出聲音呢 探究活動: 【提出問題】有幾節干電池、一只小燈泡、一個開關和幾根導線,你能不能利用這些器材來使小燈泡發光 動手連接電路,讓小燈泡發光。 　　 學生在動手實驗的過程中用導線將電池、開關、小燈
續表
教學環節 教學內容 學生活動 教學意圖

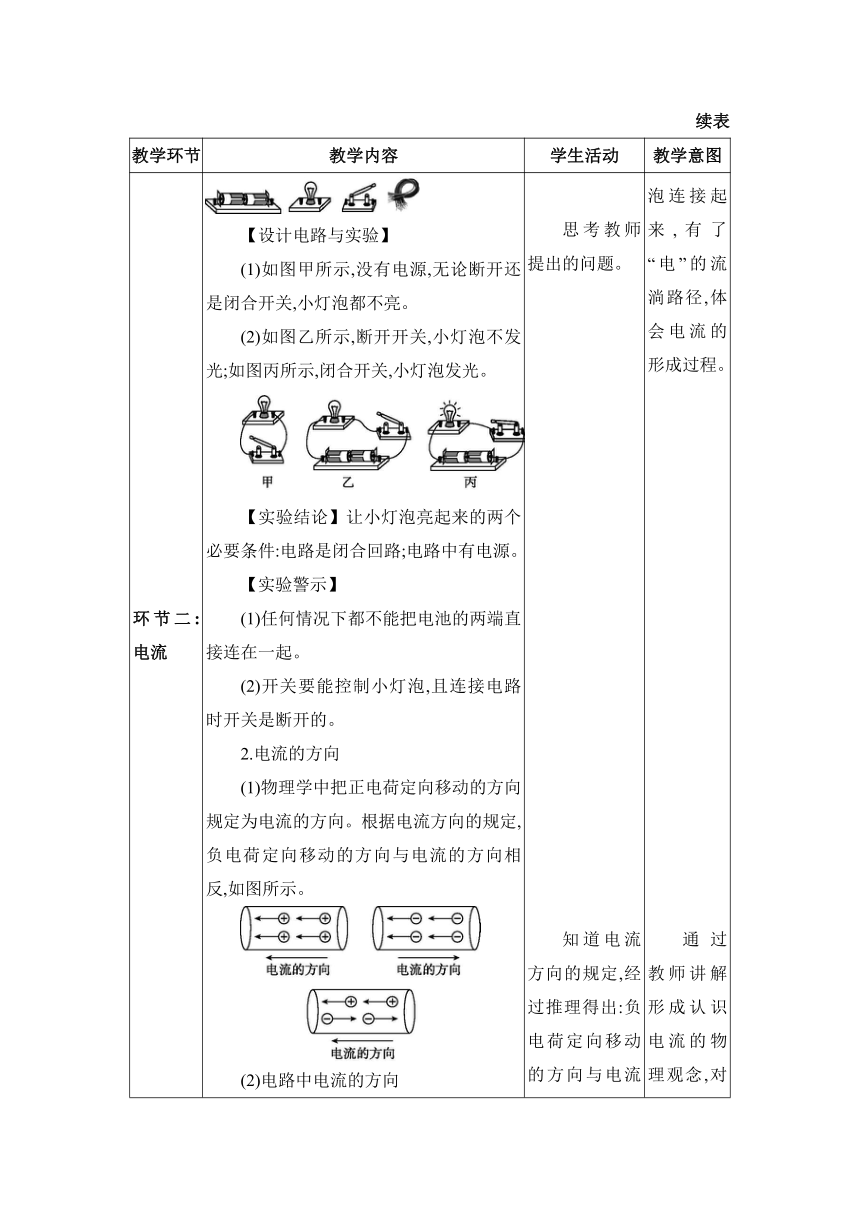

環節二:電流 【設計電路與實驗】 (1)如圖甲所示,沒有電源,無論斷開還是閉合開關,小燈泡都不亮。 (2)如圖乙所示,斷開開關,小燈泡不發光;如圖丙所示,閉合開關,小燈泡發光。 【實驗結論】讓小燈泡亮起來的兩個必要條件:電路是閉合回路;電路中有電源。 【實驗警示】 (1)任何情況下都不能把電池的兩端直接連在一起。 (2)開關要能控制小燈泡,且連接電路時開關是斷開的。 2.電流的方向 (1)物理學中把正電荷定向移動的方向規定為電流的方向。根據電流方向的規定,負電荷定向移動的方向與電流的方向相反,如圖所示。 (2)電路中電流的方向 ①按照電流方向的規定,當電池、開關、導線、小燈泡組成一個閉合回路時,在電源外部,電流的方向是從電源正極經過開關、小燈泡 　　 思考教師提出的問題。 知道電流方向的規定,經過推理得出:負電荷定向移動的方向與電流的方向相反。 分析在實際的電路中,電流的方向與自由電子的運動方向。 泡連接起來,有了“電”的流淌路徑,體會電流的形成過程。 通過教師講解形成認識電流的物理觀念,對電流的方向有初步的認識,培養學生分析電流方向的科學思維。
續表
教學環節 教學內容 學生活動 教學意圖

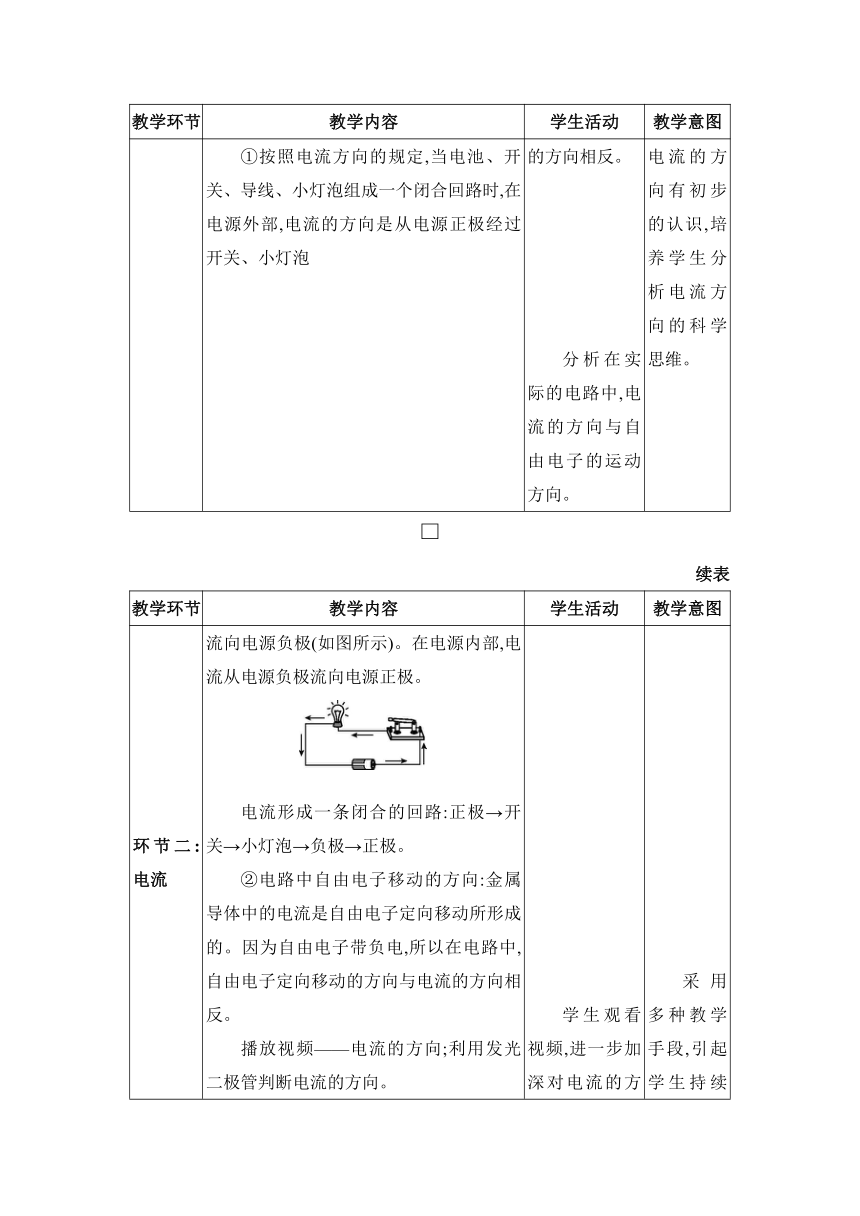

環節二:電流 流向電源負極(如圖所示)。在電源內部,電流從電源負極流向電源正極。 電流形成一條閉合的回路:正極→開關→小燈泡→負極→正極。 ②電路中自由電子移動的方向:金屬導體中的電流是自由電子定向移動所形成的。因?yàn)樽杂呻娮訋ж?fù)電,所以在電路中,自由電子定向移動的方向與電流的方向相反。 播放視頻——電流的方向;利用發光二極管判斷電流的方向。 例1　判斷正誤。 (1)電荷的移動形成電流。(　　) (2)只有正電荷定向移動才會形成電流。(　　) (3)不同導體中電流方向的規定不同。(　　) (4)自由電子定向移動的方向規定為電流的方向。(　　) (5)金屬中電流的方向與內部自由電子的移動方向相反。(　　) (6)不能說“電流總是從電源的正極流向電源的負極”。(　　) (7)酸、堿、鹽的水溶液中電流是正、負離子定向移動形成的,電流的方向與正離子定向移動的方向相同,與負離子定向移動的方向相反。(　　) 　　 學生觀看視頻,進一步加深對電流的方向的理解。 做題,加深對電流方向的理解。 　　 采用多種教學手段,引起學生持續的注意力。 鞏固所學知識,檢驗學習成果。
環節三:電路的構成 　　一個完整的電路包括電源、用電器、開關和導線四種電路元件,缺一不可。下圖就是一個最簡單的電路。 　　學生思考、討論、交流。 (1)電源:提供電能的裝置。 (2)用電器:消耗電能的元件,把電能轉化為其他形式的能。 　　引導學生討論、交流,認識電路的組成及電路元件的作用,培養學生的觀察能力。
續表
教學環節 教學內容 學生活動 教學意圖
環節三:電路的構成 　　引導學生討論電路中各元件的作用(從能量的角度認識電路中各元件的作用)。 例2　下列說法正確的是(　　) A.用導線把開關、電燈等用電器連接起來就組成了一個完整的電路 B.電源是電路中供電的裝置 C.干電池、蓄電池、發電機、電動機都是電源 D.使用手電筒時,電流方向是由電池的負極經燈泡流向正極 例3　如圖所示,便攜式充電寶正在給手機充電,在此過程中,該充電寶相當于電路中的(　　) A.電源　B.開關　C.導線　D.用電器 (3)開關:用來接通或斷開電路,控制用電器工作,起控制電路的作用。 (4)導線:用來連接電路,輸送電能。 學生答題,教師答疑。 　　 及時鞏固所學知識,檢驗學習成果。
環節四:電路圖 1.電路圖:為了便于研究,人們通常用圖形符號來表示電路元件。 幾種常用的元件及其符號: 2.畫電路圖時,應注意的問題 (1)電路元件的符號要用統一規定的符號,不能自造符號。 (2)要注意所畫符號和實物的對應性,如符號中開關的狀態(斷開或閉合)應與實物保持一致。 (3)合理安排電路元件符號,使之均勻分布在電路圖中,不能畫在拐角處。 　　 學生記憶畫電路圖時的注意事項。 　　 學生通過感受和體驗,引出用簡單形象的符號來表示實際電路元件。 進一步訓練學生的觀察能力和畫圖能力,培養學生自主學習的能力。
續表
教學環節 教學內容 學生活動 教學意圖
環節四:電路圖 　　(4)電路圖最好呈長方形,導線要橫平豎直,盡量避免導線交叉,力求把電路圖畫得簡潔、美觀、大小比例適中。 (5)畫電路圖時,一般從電源的正極開始,沿電流的方向依次畫出元件符號,并用導線連接起來。注意元件次序不能顛倒。 (6)元件要做好標注,如S、L等,若同一電路中涉及多個相同的元件,可加角標進行區別,如L1、L2等。 例4　請畫出以下電路的電路圖 　　 學生動手畫圖,相互對照。 　　 知道畫電路圖的要求,并會規范地畫出電路圖。
環節五:通路　斷路　短路 　　電路的狀態 1.通路:處處連通,用電器能夠工作的電路。 2.斷路:某處被斷開,沒有電流通過的電路,此時電路為斷路或開路。 介紹兩種斷路故障: (1)接觸不良。 (2)導線斷開。 3.短路 (1)開關閉合,燈工作嗎 (2)出現了什么問題 (3)如何正確連接電路 電源短路:不經過用電器而直接用導線把電源正、負極連在一起。可能把電源燒壞,或使導線的絕緣皮燃燒引起火災,這是絕對不允許的。 　　 討論說明電路的工作情況,認識通路和斷路。 學生回答:(1)不工作。 (2)電源短路了。 (3)去掉“短路”導線。 　　 知道電路的三種狀態。 知道斷路的幾種情況。 進一步訓練學生的觀察能力和連接實物的能力。讓學生體會短路現象,認識短路的危害,知道短路的幾種情況。
續表
教學環節 教學內容 學生活動 教學意圖
環節五:通路　斷路　短路 　　生活中發生的短路現象:老居民區因?yàn)殡娋€線路老化,引起電源短路發生火災。汽車電源線路老化,發生短路,引起火災。 播放視頻——電路的三種狀態。 例5　請分析以下電路圖,指出連錯的導線,并改正。 如圖所示,當開關S1、S2都斷開時,電路處于　　　　狀態;當開關S1閉合、S2斷開時,電路處于　　　　狀態;當開關S1、S2都閉合時,電路處于　　　　　狀態。 　　 觀看視頻。 學生認真進行例題的練習。 　　通過視頻認識到短路帶來的危害,增加感性認識,提高安全用電意識。 通過習題,讓學生及時運用、總結本節課所學內容,形成知識的框架。
板書設計 第2節　電流和電路 一、電流 1.電流:電荷的定向移動形成電流。 2.電流的方向:規定正電荷定向移動的方向?yàn)殡娏鞯姆较颉?二、電路 1.電路的基本組成 (1)電源:提供電能。 (2)用電器:消耗電能。 (3)開關:控制電路的通斷。 (4)導線:連接電源、用電器,輸送電能。 2.電路元件符號和電路圖 3.電路的三種狀態 (1)通路:處處連通的電路。 (2)斷路:某處斷開的電路。 (3)短路:用導線將電源的正、負極直接連起來的電路。
課堂練習 相關練習
課堂小結 本節課你學到了什么 有哪些收獲呢
作業布置 1.第十五章第2節。 2.“動手動腦學物理”第1~5題。
教學反思
