妙用開關量控制
贛科學技術版六年級下冊
第8課
妙用開關量控制
認識開關量
了解開關量在控制系統中的作用
任務卡

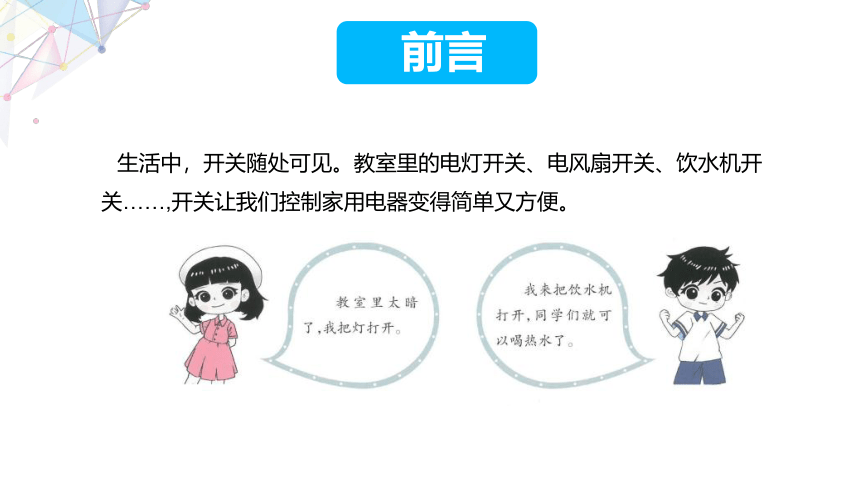

前言
生活中，開關隨處可見。教室里的電燈開關、電風扇開關、飲水機開關……,開關讓我們控制家用電器變得簡單又方便。
一
什么是開關量
開關量是指非連續性信號的采集和輸出，是信號的一種形式，相當于信號的一個特 性。它一般用在控制領域，可以直接輸送到數字電路或者單片機之類的控制芯片中，直接用于控制器判斷或者信號處理。
一
什么是開關量
典型的校園教室燈光控制系統，A 和 B 是一個開關量，同時 也可以更加精確地稱呼 A 和 B 為觸點開關。當開關打開時，A 和 B 斷開，燈1至燈4不 亮；當開關閉合時，A 和 B 接通，燈1至燈4亮。
一
什么是開關量
仔細觀察在生活中，許多電器電源上的開關都有“1”和“○”的標志，如圖所示。 當然，有些開關追求設計感等，沒有明確標志，但也是遵循了這樣的開關設計原理。
二戰時期為了保障電氣設備穩定運行，工程師們需要編制 一套通用的電氣設備標準，用來統一海軍、陸軍、空軍和民防后勤等各個領域的電氣化設備開關和旋轉切換開關的制式。特別是開關的標識要保證只需要短短幾分鐘的培訓，就能使不同國家的士兵和維修工人都能識別并正確使用。
后來有工程師想到了一個簡單的解決辦法，那就是借鑒國際通用的二進制代碼。在二進制系統中的“1”代表“開啟”,“0”代表“關閉”,于是便有了開關上的“I”和“O”。 后來國際電器工程委員會(IEC) 在1973年編制的技術規范中正式提議，將“I”1 和 “O” 作為一個電源開閉循環的標示。我國的國家標準 GB/T|15092.102-2020也明確了圓圈“O” 代表電路斷開(就是“關1 燈”),直條“I”代表電路閉合(就是“開燈”)。
二
控制系統中的開關量
日常生活中存在許多只有簡單開關量控制的電器，如電燈、電吹風，它們是采用只有 兩個按鈕的簡單開關去控制設備的通斷電狀態。而在更專業的電氣控制設計中，工程師 通常會使用各種各樣的開關量去做更復雜的操作處理。
如圖所示為一個常見的能夠輸出壓力開關量的器件，通過壓力值的變化傳遞信號稱為壓力開關量。在圖中存在兩個開關量，C 和 B 是一個開關量，C 和 A 也是一個開關 量，我們可以精確地將C 和 B、C 和 A 稱為觸點開關。當壓力管道壓力值較高時，C 和 B 兩個觸點閉合接通，并輸出壓力高的信號給控制器。當壓力管道壓力值較低時，C 和 A 兩 個觸點閉合接通，并輸出壓力低的信號給控制器。最后，遠處的控制器根據“壓力高”或 “壓力低”這樣的信號就能在電氣控制中實現進一步的自動控制了。
三
開關量的特點
開關量最大的特點是只有兩種狀態，通常用“0”和“1”來表示，用“1”表示接通，代表 有信號，用“0”表示斷開，代表沒有信號。
壓力管道的壓力通過開關量C 和 B 以 及C 和 A 與控制器建立了聯系，其操作流程如 圖8-5所示。從圖中可以看出，對于開關量C 和 B, 它只有兩種狀態，同一時刻C 和 B 要 么接通(關),要么斷開(開)。同樣，對于開關量C 和 A, 也只有兩種狀態，同一時刻 C 和 A要么接通(關),要么斷開(開)。
控制器：控制器是一個微縮的計算機管理中心，它以信號(數據)采集、計算處理、分析判斷、決定對策作為輸入，然后發出控制指令、指揮執行器工作。
夏天當室內的溫度降低到設定溫度后，空調控制電路中相應 的開關量會改變狀態，使空調停止制冷，等到溫度升高后再重新制 冷。加濕器是提高空氣濕度的設備，它能根據是否還有水自動控 制其工作，防止沒水時將加濕器損壞。這些設備的控制系統中都 用到了開關量的控制。
請你通過查閱資料，繪制空調和加濕器中的開關量控制的工作流程圖畫。
練一練
