資源簡介

(共12張PPT)
控制系統的三個環節

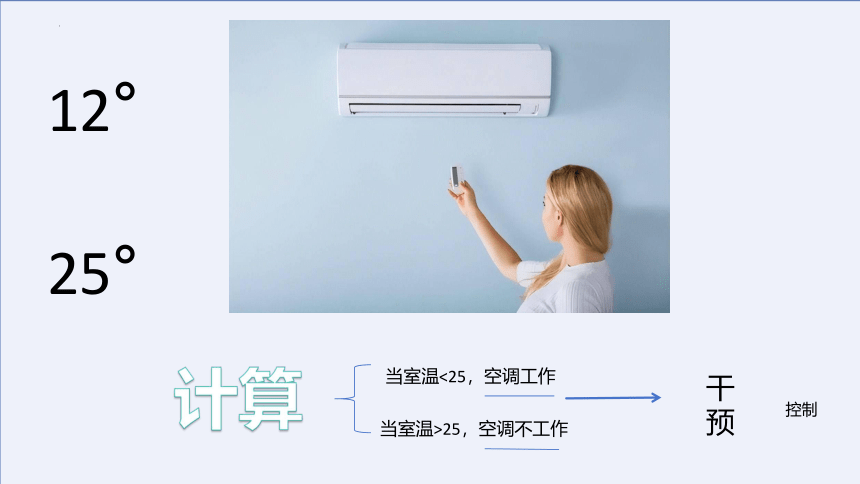

25°
12°
當室溫<25，空調工作
當室溫>25，空調不工作
計算
干預
控制

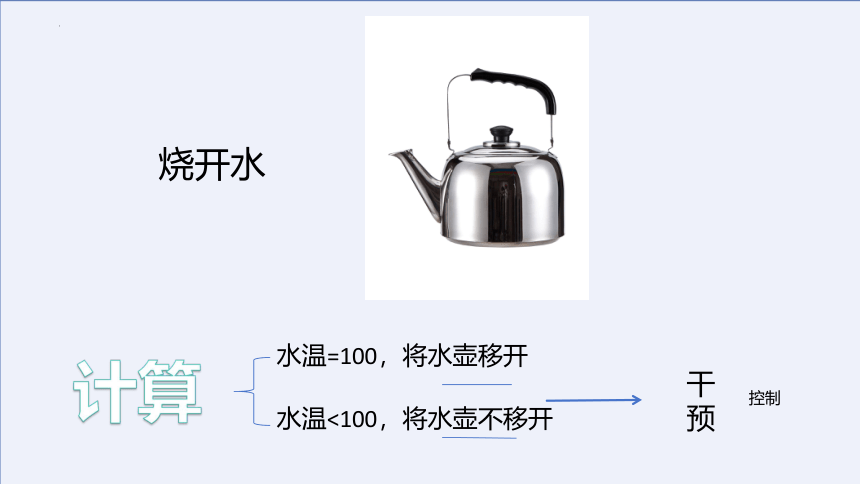

燒開水
水溫=100，將水壺移開
水溫<100，將水壺不移開
計算
干預
控制

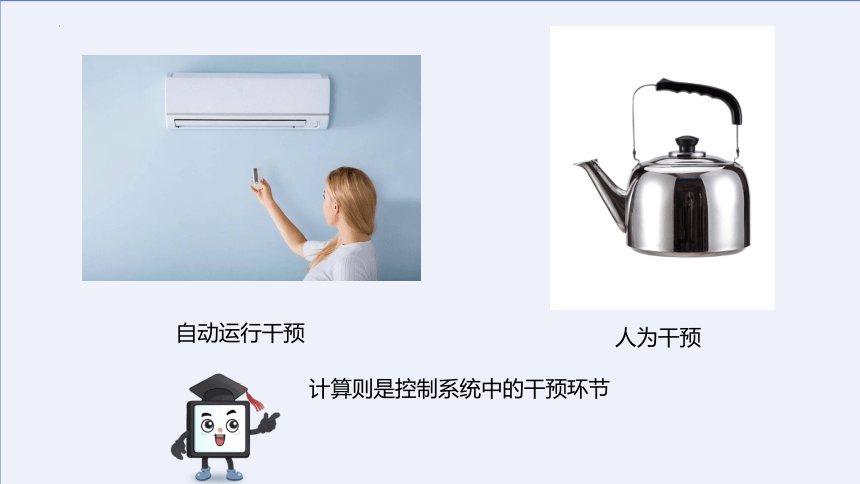

自動運行干預
人為干預
計算則是控制系統中的干預環節

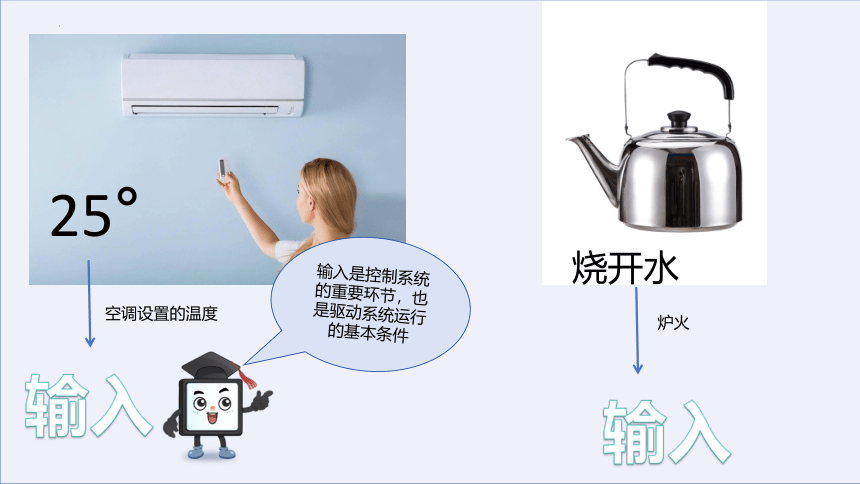

25°
輸入
燒開水
輸入
輸入是控制系統的重要環節，也是驅動系統運行的基本條件
空調設置的溫度
爐火
室溫動態變化
水溫動態變化
室溫=25
水沸騰
aaaa
輸出
輸出是控制系統運行之后的結果，也可以理解為事物發展的預期結果
23°
輸出
我家空調有點壞了，我輸入了25°，但是一整天了溫度還是只有23°，23°是空調的輸出么？
輸入和輸出是有關聯的
想一想
輸入
計算
輸出
按下按鈕
根據風速檔位調整電機功率
吹風
控制系統
電風扇控制系統工作流程
想一想
計算機屬于控制系統么？如果是，它的三個環節分別是什么？
練習
分析水龍頭系統的輸入、計算、輸出這三個環節
