專題21家庭電路與安全用電
中考考點分析 生活用電常識與人們生活聯系密切，因此是中考的高頻考點.考查的熱點主要有：（1）家庭電路的連接（2）安全用電常識（3）測電筆的使用（4）家庭電路故障.

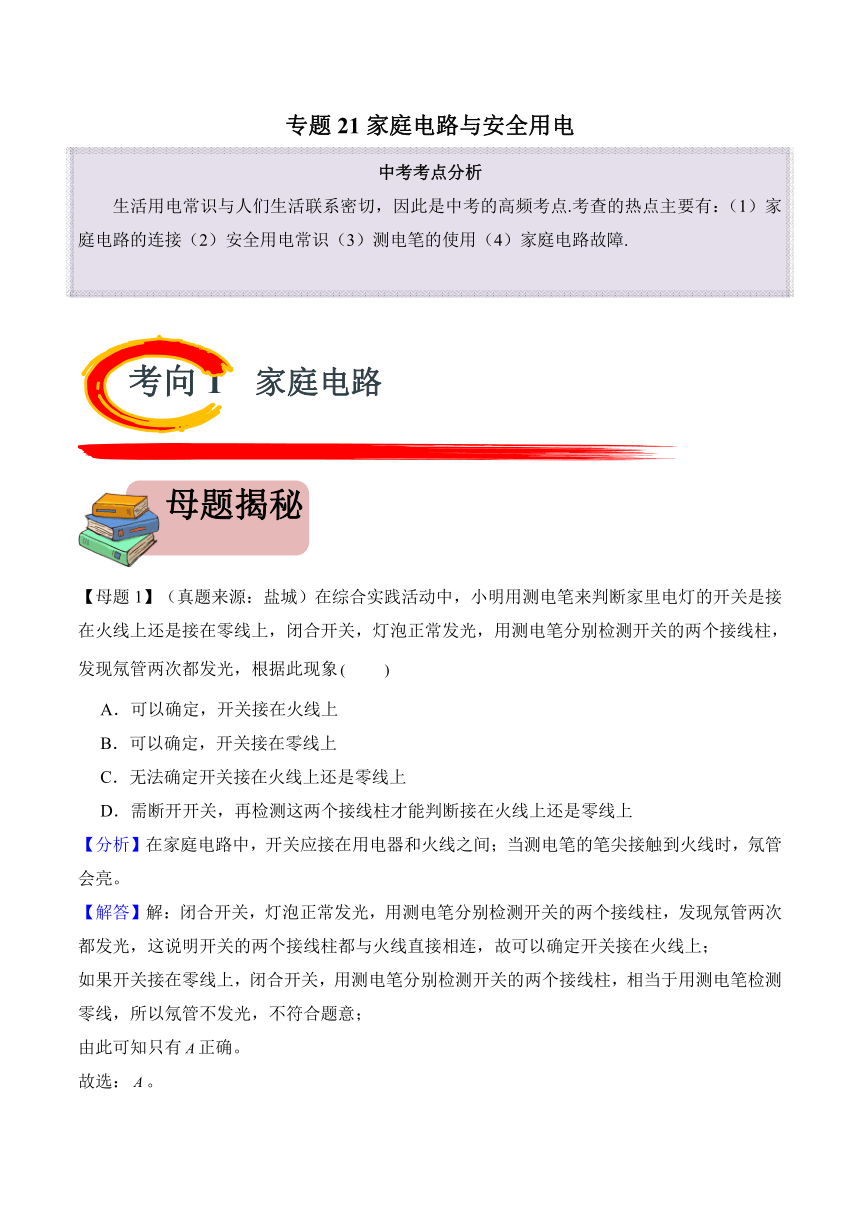

【母題1】（真題來源：鹽城）在綜合實踐活動中，小明用測電筆來判斷家里電燈的開關是接在火線上還是接在零線上，閉合開關，燈泡正常發光，用測電筆分別檢測開關的兩個接線柱，發現氖管兩次都發光，根據此現象　　
A．可以確定，開關接在火線上
B．可以確定，開關接在零線上
C．無法確定開關接在火線上還是零線上
D．需斷開開關，再檢測這兩個接線柱才能判斷接在火線上還是零線上
【分析】在家庭電路中，開關應接在用電器和火線之間；當測電筆的筆尖接觸到火線時，氖管會亮。
【解答】解：閉合開關，燈泡正常發光，用測電筆分別檢測開關的兩個接線柱，發現氖管兩次都發光，這說明開關的兩個接線柱都與火線直接相連，故可以確定開關接在火線上；
如果開關接在零線上，閉合開關，用測電筆分別檢測開關的兩個接線柱，相當于用測電筆檢測零線，所以氖管不發光，不符合題意；
由此可知只有正確。
故選：。
【名師點評】 本題考查了家庭電路中電路的連接方式，屬于基礎題。
【母題2】（真題來源：常州）燃氣安全檢查過程中，技術人員在某住戶家中用測電筆測試金屬燃氣管道，發現：閉合廚房開關、燈亮，測電筆氖管發光；斷開廚房開關、燈熄滅，測電筆氖管不發光。該住戶家中，廚房照明電路的導線絕緣皮破損處與管道接觸的實際情況是　　
A． B．
C． D．
【分析】測電筆接觸火線時，氖管會發光，接觸零線時，氖管不發光；在家庭電路中，為了用電的安全，開關要接在用電器和火線之間。
【解答】解：在家庭電路中，為了用電的安全，開關要接在用電器和火線之間，故錯誤；
閉合廚房開關、燈亮，測電筆氖管發光；斷開廚房開關、燈熄滅，測電筆氖管不發光，這說明管道接在了用電器與開關之間，故正確，錯誤。
故選：。
【名師點評】 本題考查了家庭電路的連接、家庭電路的故障，屬于基礎題。

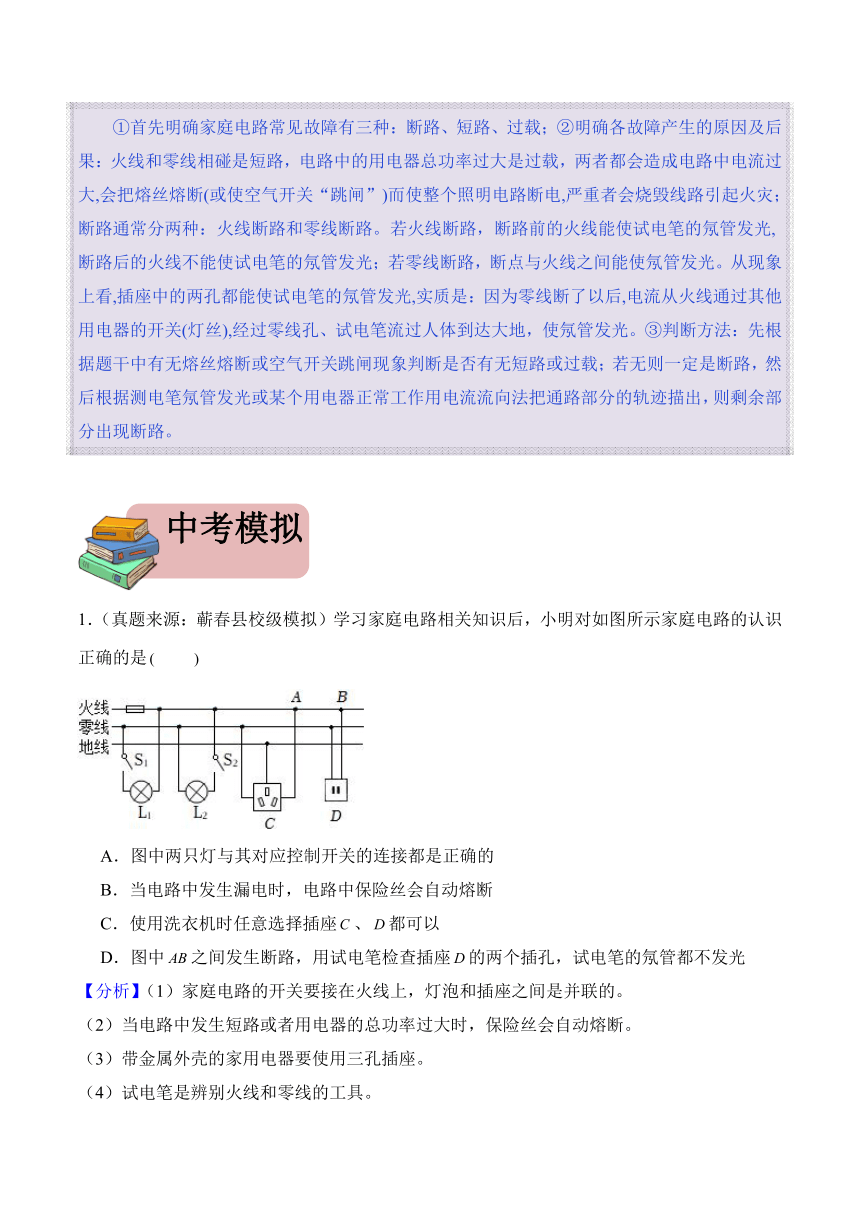

【解法技巧】 ①首先明確家庭電路常見故障有三種：斷路、短路、過載；②明確各故障產生的原因及后果：火線和零線相碰是短路，電路中的用電器總功率過大是過載，兩者都會造成電路中電流過大,會把熔絲熔斷(或使空氣開關“跳閘”)而使整個照明電路斷電,嚴重者會燒毀線路引起火災；斷路通常分兩種：火線斷路和零線斷路。若火線斷路，斷路前的火線能使試電筆的氖管發光,斷路后的火線不能使試電筆的氖管發光；若零線斷路，斷點與火線之間能使氖管發光。從現象上看,插座中的兩孔都能使試電筆的氖管發光,實質是：因為零線斷了以后,電流從火線通過其他用電器的開關(燈絲),經過零線孔、試電筆流過人體到達大地，使氖管發光。③判斷方法：先根據題干中有無熔絲熔斷或空氣開關跳閘現象判斷是否有無短路或過載；若無則一定是斷路，然后根據測電筆氖管發光或某個用電器正常工作用電流流向法把通路部分的軌跡描出，則剩余部分出現斷路。
1．（真題來源：蘄春縣校級模擬）學習家庭電路相關知識后，小明對如圖所示家庭電路的認識正確的是　　
A．圖中兩只燈與其對應控制開關的連接都是正確的
B．當電路中發生漏電時，電路中保險絲會自動熔斷
C．使用洗衣機時任意選擇插座、都可以
D．圖中之間發生斷路，用試電筆檢查插座的兩個插孔，試電筆的氖管都不發光
【分析】（1）家庭電路的開關要接在火線上，燈泡和插座之間是并聯的。
（2）當電路中發生短路或者用電器的總功率過大時，保險絲會自動熔斷。
（3）帶金屬外殼的家用電器要使用三孔插座。
（4）試電筆是辨別火線和零線的工具。

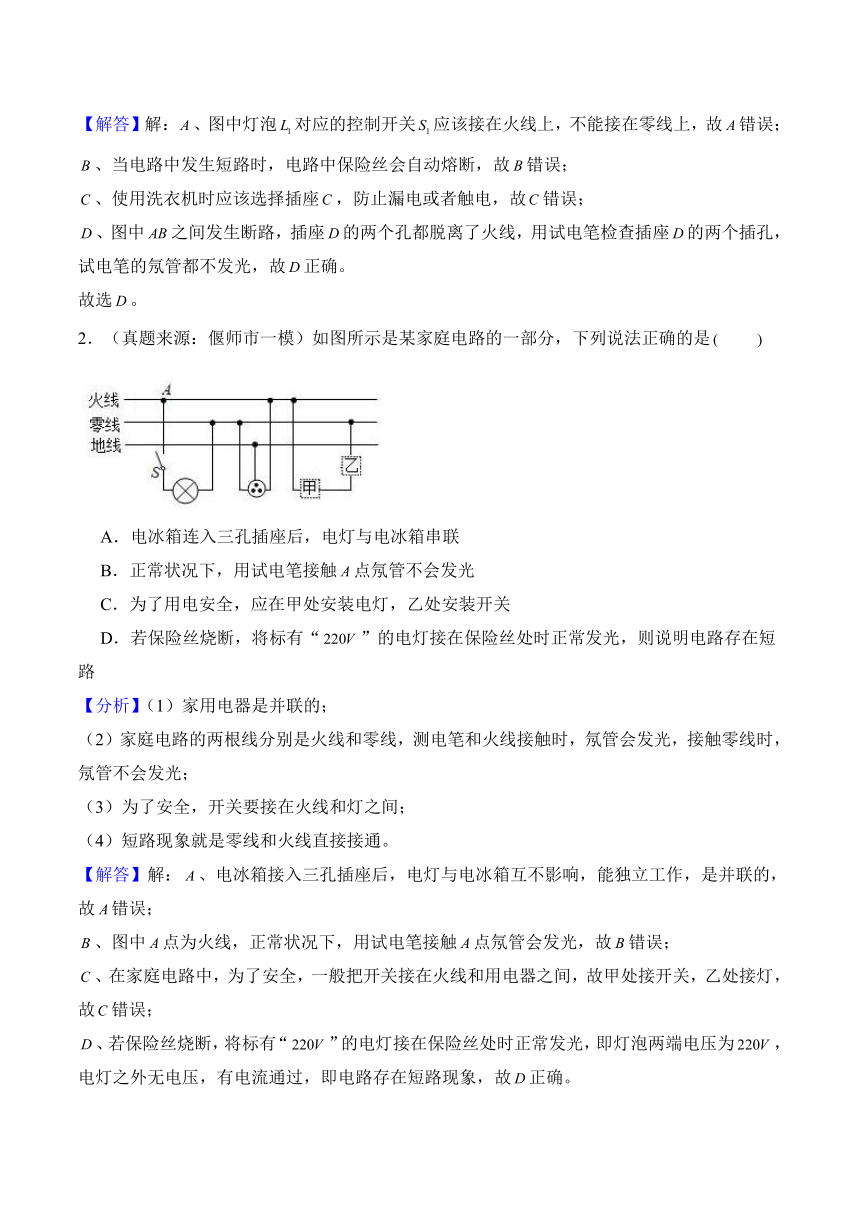

【解答】解：、圖中燈泡對應的控制開關應該接在火線上，不能接在零線上，故錯誤；
、當電路中發生短路時，電路中保險絲會自動熔斷，故錯誤；
、使用洗衣機時應該選擇插座，防止漏電或者觸電，故錯誤；
、圖中之間發生斷路，插座的兩個孔都脫離了火線，用試電筆檢查插座的兩個插孔，試電筆的氖管都不發光，故正確。
故選。
2．（真題來源：偃師市一模）如圖所示是某家庭電路的一部分，下列說法正確的是　　
A．電冰箱連入三孔插座后，電燈與電冰箱串聯
B．正常狀況下，用試電筆接觸點氖管不會發光
C．為了用電安全，應在甲處安裝電燈，乙處安裝開關
D．若保險絲燒斷，將標有“”的電燈接在保險絲處時正常發光，則說明電路存在短路
【分析】（1）家用電器是并聯的；
（2）家庭電路的兩根線分別是火線和零線，測電筆和火線接觸時，氖管會發光，接觸零線時，氖管不會發光；
（3）為了安全，開關要接在火線和燈之間；
（4）短路現象就是零線和火線直接接通。
【解答】解：、電冰箱接入三孔插座后，電燈與電冰箱互不影響，能獨立工作，是并聯的，故錯誤；
、圖中點為火線，正常狀況下，用試電筆接觸點氖管會發光，故錯誤；
、在家庭電路中，為了安全，一般把開關接在火線和用電器之間，故甲處接開關，乙處接燈，故錯誤；
、若保險絲燒斷，將標有“”的電燈接在保險絲處時正常發光，即燈泡兩端電壓為，電燈之外無電壓，有電流通過，即電路存在短路現象，故正確。
故選：。

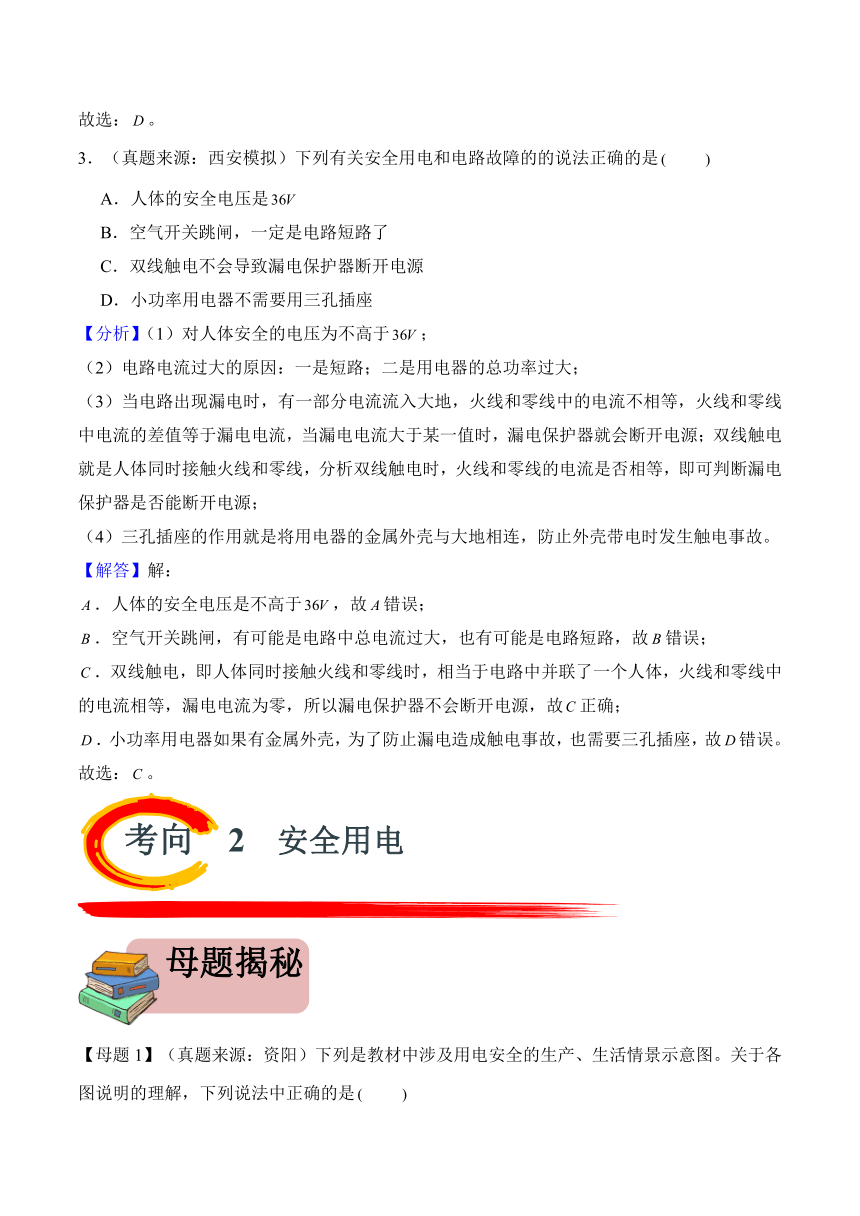

3．（真題來源：西安模擬）下列有關安全用電和電路故障的的說法正確的是　　
A．人體的安全電壓是
B．空氣開關跳閘，一定是電路短路了
C．雙線觸電不會導致漏電保護器斷開電源
D．小功率用電器不需要用三孔插座
【分析】（1）對人體安全的電壓為不高于；
（2）電路電流過大的原因：一是短路；二是用電器的總功率過大；
（3）當電路出現漏電時，有一部分電流流入大地，火線和零線中的電流不相等，火線和零線中電流的差值等于漏電電流，當漏電電流大于某一值時，漏電保護器就會斷開電源；雙線觸電就是人體同時接觸火線和零線，分析雙線觸電時，火線和零線的電流是否相等，即可判斷漏電保護器是否能斷開電源；
（4）三孔插座的作用就是將用電器的金屬外殼與大地相連，防止外殼帶電時發生觸電事故。
【解答】解：
．人體的安全電壓是不高于，故錯誤；
．空氣開關跳閘，有可能是電路中總電流過大，也有可能是電路短路，故錯誤；
．雙線觸電，即人體同時接觸火線和零線時，相當于電路中并聯了一個人體，火線和零線中的電流相等，漏電電流為零，所以漏電保護器不會斷開電源，故正確；
．小功率用電器如果有金屬外殼，為了防止漏電造成觸電事故，也需要三孔插座，故錯誤。
故選：。
【母題1】（真題來源：資陽）下列是教材中涉及用電安全的生產、生活情景示意圖。關于各圖說明的理解，下列說法中正確的是　　
A．家用電器之間一般是并聯關系，同時使用多個用電器會造成電路中總電流過大
B．用電器外接插頭短路會損壞用電器內部元件
C．電弧觸電時沒有電流流過人體
D．用電器外殼沒接地時總是帶電的
【分析】據物理學中關于安全用電原則的常識進行分析。
【解答】解：、家用電器之間一般是并聯關系，并聯電路的干路電流等于各支路電流之和，同時使用多個用電器會造成電路中總電流過大，根據公式可知，插座干路導線電阻和通電時間一定時，電流越大，產生的熱量越多，因此用電總功率過大容易發生火災，故正確；
、用電器外接插頭短路會造成導線中電流過大從而使空氣開關跳閘或引起火災，但不會損壞用電器內部元件，故錯誤；
、人體、大地都是導電，電弧觸電時有電流流過人體，故錯誤；
、用電器外殼沒接地時，如果用電器沒漏電，外殼就不會帶電，如果用電器漏電，外殼就會帶電，故錯誤。
故選：。
【名師點評】 此題考查了安全用電原則，屬常規題型。
【母題2】（真題來源：巴中）隨著科學技術的發展，家用電器越來越多，給我們帶來極大的方便。生活中我們必須時刻注意安全用電、節約用電。關于家庭用電，下列說法錯誤的是　　
A．家庭電路電壓為，高于安全電壓，所以有觸電危險
B．家庭電路中安裝了空氣開關，仍然需要安裝漏電保護器
C．在夏天，家庭中使用空調時，為了節約用電，不要把溫度設定得過低
D．洗衣機的三腳插頭壞了，可以找一個兩腳插頭換上
【分析】（1）對人體的安全電壓不高于；
（2）家庭電路中安裝了空氣開關、漏電保護器等裝置，但不是絕對安全可靠；
（3）為了節約用電，空調的溫度不能設定過低；
（4）用電器的三腳插頭能防止金屬外殼漏電而觸電，不能用兩腳插頭代替。
【解答】解：
、對人體的安全電壓不高于，家庭電路電壓為，高于安全電壓，所以有觸電危險，故正確；
、家庭電路中要安裝空氣開關、漏電保護器等裝置，這樣才能更大限度的安全用電，故正確；
、為了節約用電，不要把空調的溫度設定得過低，故正確；
、若把用電器的三腳插頭改為兩腳插頭接在兩孔插座上使用，這樣當金屬外殼漏電時，不能將電流及時導向大地，易發生觸電事故，故錯誤。
故選：。
【名師點評】 此題考查的是我們對常見電壓數值、安全用電常識等知識的掌握，屬于常識性知識的考查，難度較小，容易解答。
【解法技巧】 1.首先要明確安全用電原則：不靠近高壓帶電體（室外高壓線、變壓器旁），不接觸低壓帶電體.2.然后從安全用電的原則出發避免存在安全隱患的因素做到：①.該絕緣的地方要保證良好的絕緣，不用濕手扳開關，插入或拔出插頭；帶有金屬外殼的家用電器必接地.②.不帶電操作：安裝、檢修電器要切斷電源.③.禁止用鐵絲、銅絲代替保險絲，禁止用橡皮膠代替電工絕緣膠布.④.禁止在電能表容量小的電路使用大功率用電器，容易引起電路過載。⑤注意防雷。
1．（真題來源：蕭縣一模）下列關于安全用電的說法不正確的是　　
A．當電路或電氣設備發生短路、嚴重過載時，空氣開關會自動斷開
B．當有人發生觸電時，應先救人再斷開電源
C．不能用濕抹布擦拭正在工作的電器
D．有三腳插頭的用電器不可以插入兩孔插座使用
【分析】（1）空氣開關與漏電保護器的原理不同，只有在電路過載或短路，即通過電流過大時才起到保護作用；
（2）發現有人觸電時，應先切斷電源，然后施救；
（3）濕物體是導體，接觸帶電體容易發生觸電；
（4）帶金屬外殼的用電器必須使用三孔插座。
【解答】解：、當電路或電氣設備發生短路、嚴重過載時空氣斷路器會自動斷開，故正確；
、發現有人觸電后，應該首先切斷電源，然后再進行其他的救護措施，故錯誤；
、水是電的導體，用濕抹布擦帶電的用電器時，可能會因濕抹布導電而發生觸電事故，故正確；
、有三線插腳的用電器不可以插入二孔插座使用，防止用電器外殼帶電，危及人身安全，故正確。
故選：。
2．（真題來源：臨川區校級一模）“安全用電無小事、時時刻刻要牢記”是人們在日常生活中必須具有的意識，關于安全用電，正確的做法是　　
A．一個多孔插線板可同時使用多個大功率用電器
B．發現有人觸電時，應先切斷電源，再把人拉開
C．家里空氣開關跳閘，應立即合上空氣開關恢復供電
D．為了清潔衛生，應經常用濕布擦拭正在工作的臺燈
【分析】根據安全用電的要求，不能用濕布擦拭電器；發生觸電事故或維修電路時，應先切斷電源；多個大功率用電器不能同時使用；家庭電路中的空氣開關跳閘后，在沒有排除故障之前，不能將開關復位。
【解答】解：
、一個多孔插線板若同時使用多個大功率用電器，會造成總電流過大，易引發火災，故錯誤；
、發現有人觸電時，應先切斷電源，再把人拉開，符合安全用電的要求，故正確；
、家庭中的空氣開關跳閘，是由于短路或總功率多大等原因導致的，所以應該先檢查電路的故障，排除故障后，在將空氣開關復位，故錯誤；
、生活中的水是導體，用濕布擦拭正在工作的臺燈易引發觸電事故，故錯誤。
故選：。
3．（真題來源：富順縣校級模擬）如圖所示的做法中符合安全用電原則的是　　
A．用濕抹布擦發光
B．發現有人觸電迅速斷開電源
C．用手指觸碰插座的插孔
D．多個大功率電器同時用一個插座
【分析】（1）生活用水是導體；
（2）有人觸電時不能用手拉他，應立刻切斷電源或用干燥的木棒將人和電線分開；
（3）安全用電的原則是不靠近高壓帶電體，不接觸低壓帶電體；
（4）同一插座上連接的用電器不能過多，否則會引起電路電流過大，造成火災。
【解答】解：、由于生活用水是導體，所以用濕抹布擦發光的燈泡很容易使得人觸電，故不符合安全用電原則；
、發現有人觸電，施救時應先將觸電者與帶電體分離，切斷電源或用干燥竹竿等絕緣體將電線挑開，故符合安全用電原則；
、用手指觸碰插座的插孔的做法是很危險的，很容易碰到里面的火線而觸電，故不符合安全用電原則；
、插座板負載過多，干路電流過大，可能會造成火災，故不符合安全用電原則。
故選：。
