專題22電與磁

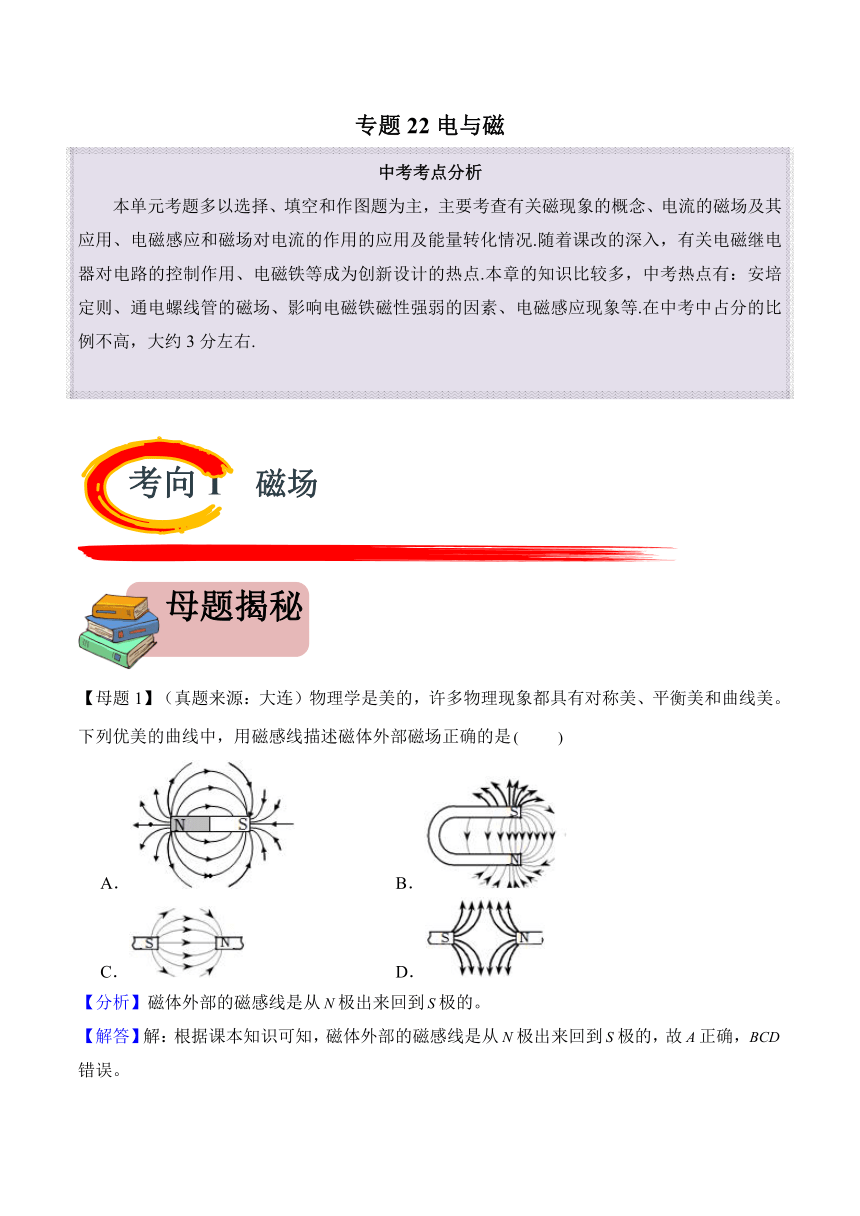

中考考點分析 本單元考題多以選擇、填空和作圖題為主，主要考查有關磁現象的概念、電流的磁場及其應用、電磁感應和磁場對電流的作用的應用及能量轉化情況.隨著課改的深入，有關電磁繼電器對電路的控制作用、電磁鐵等成為創新設計的熱點.本章的知識比較多，中考熱點有：安培定則、通電螺線管的磁場、影響電磁鐵磁性強弱的因素、電磁感應現象等.在中考中占分的比例不高，大約3分左右.
【母題1】（真題來源：大連）物理學是美的，許多物理現象都具有對稱美、平衡美和曲線美。下列優美的曲線中，用磁感線描述磁體外部磁場正確的是　　
A． B．
C． D．
【分析】磁體外部的磁感線是從極出來回到極的。
【解答】解：根據課本知識可知，磁體外部的磁感線是從極出來回到極的，故正確，錯誤。
故選：。
【名師點評】 本題考查了磁體外部磁感線的方向，屬于基礎題。

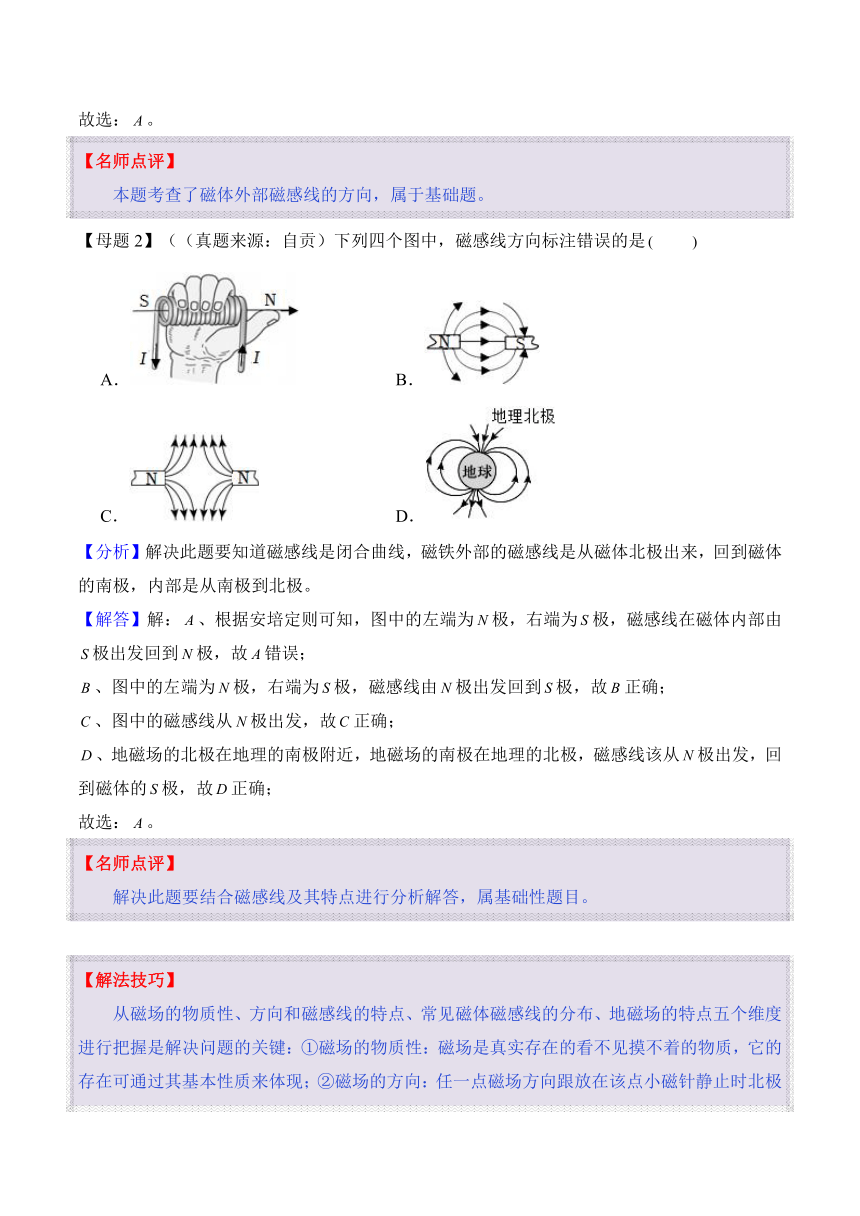

【母題2】（（真題來源：自貢）下列四個圖中，磁感線方向標注錯誤的是　　
A． B．
C． D．
【分析】解決此題要知道磁感線是閉合曲線，磁鐵外部的磁感線是從磁體北極出來，回到磁體的南極，內部是從南極到北極。
【解答】解：、根據安培定則可知，圖中的左端為極，右端為極，磁感線在磁體內部由極出發回到極，故錯誤；
、圖中的左端為極，右端為極，磁感線由極出發回到極，故正確；
、圖中的磁感線從極出發，故正確；
、地磁場的北極在地理的南極附近，地磁場的南極在地理的北極，磁感線該從極出發，回到磁體的極，故正確；
故選：。
【名師點評】 解決此題要結合磁感線及其特點進行分析解答，屬基礎性題目。

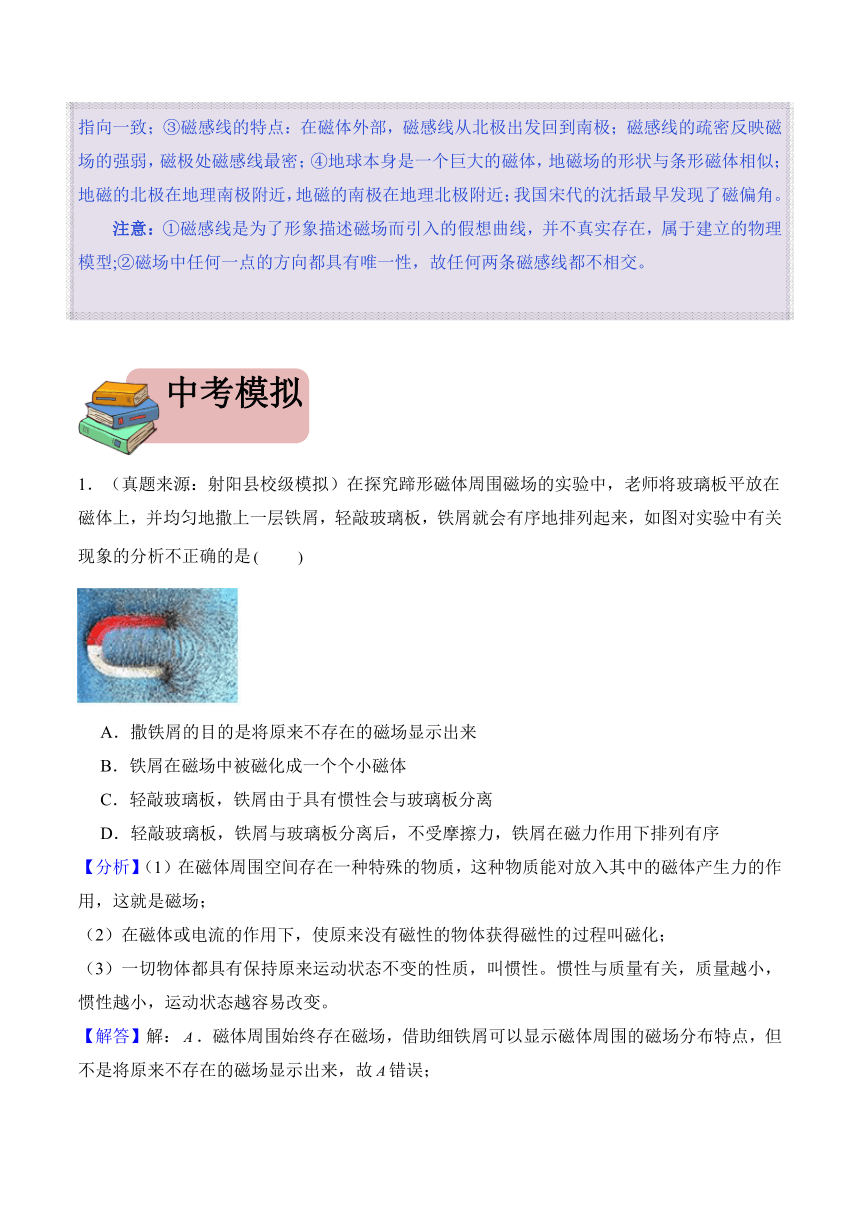

【解法技巧】 從磁場的物質性、方向和磁感線的特點、常見磁體磁感線的分布、地磁場的特點五個維度進行把握是解決問題的關鍵：①磁場的物質性：磁場是真實存在的看不見摸不著的物質，它的存在可通過其基本性質來體現；②磁場的方向：任一點磁場方向跟放在該點小磁針靜止時北極指向一致；③磁感線的特點：在磁體外部，磁感線從北極出發回到南極；磁感線的疏密反映磁場的強弱，磁極處磁感線最密；④地球本身是一個巨大的磁體，地磁場的形狀與條形磁體相似；地磁的北極在地理南極附近，地磁的南極在地理北極附近；我國宋代的沈括最早發現了磁偏角。 注意：①磁感線是為了形象描述磁場而引入的假想曲線，并不真實存在，屬于建立的物理模型;②磁場中任何一點的方向都具有唯一性，故任何兩條磁感線都不相交。
1．（真題來源：射陽縣校級模擬）在探究蹄形磁體周圍磁場的實驗中，老師將玻璃板平放在磁體上，并均勻地撒上一層鐵屑，輕敲玻璃板，鐵屑就會有序地排列起來，如圖對實驗中有關現象的分析不正確的是　　
A．撒鐵屑的目的是將原來不存在的磁場顯示出來
B．鐵屑在磁場中被磁化成一個個小磁體
C．輕敲玻璃板，鐵屑由于具有慣性會與玻璃板分離
D．輕敲玻璃板，鐵屑與玻璃板分離后，不受摩擦力，鐵屑在磁力作用下排列有序
【分析】（1）在磁體周圍空間存在一種特殊的物質，這種物質能對放入其中的磁體產生力的作用，這就是磁場；
（2）在磁體或電流的作用下，使原來沒有磁性的物體獲得磁性的過程叫磁化；
（3）一切物體都具有保持原來運動狀態不變的性質，叫慣性。慣性與質量有關，質量越小，慣性越小，運動狀態越容易改變。
【解答】解：．磁體周圍始終存在磁場，借助細鐵屑可以顯示磁體周圍的磁場分布特點，但不是將原來不存在的磁場顯示出來，故錯誤；
．鐵屑原來沒有磁性，但在磁場的作用下能夠獲得磁性，說明被磁化了，故正確；
．鐵屑質量較小，慣性小，運動狀態容易改變。所以輕敲玻璃板，鐵屑由于具有慣性會與玻璃板分離，故正確；
．鐵屑受到磁場的作用，輕敲玻璃板，鐵屑與玻璃板分離后，不受摩擦力，鐵屑逐漸有序排列，故正確。
故選：。

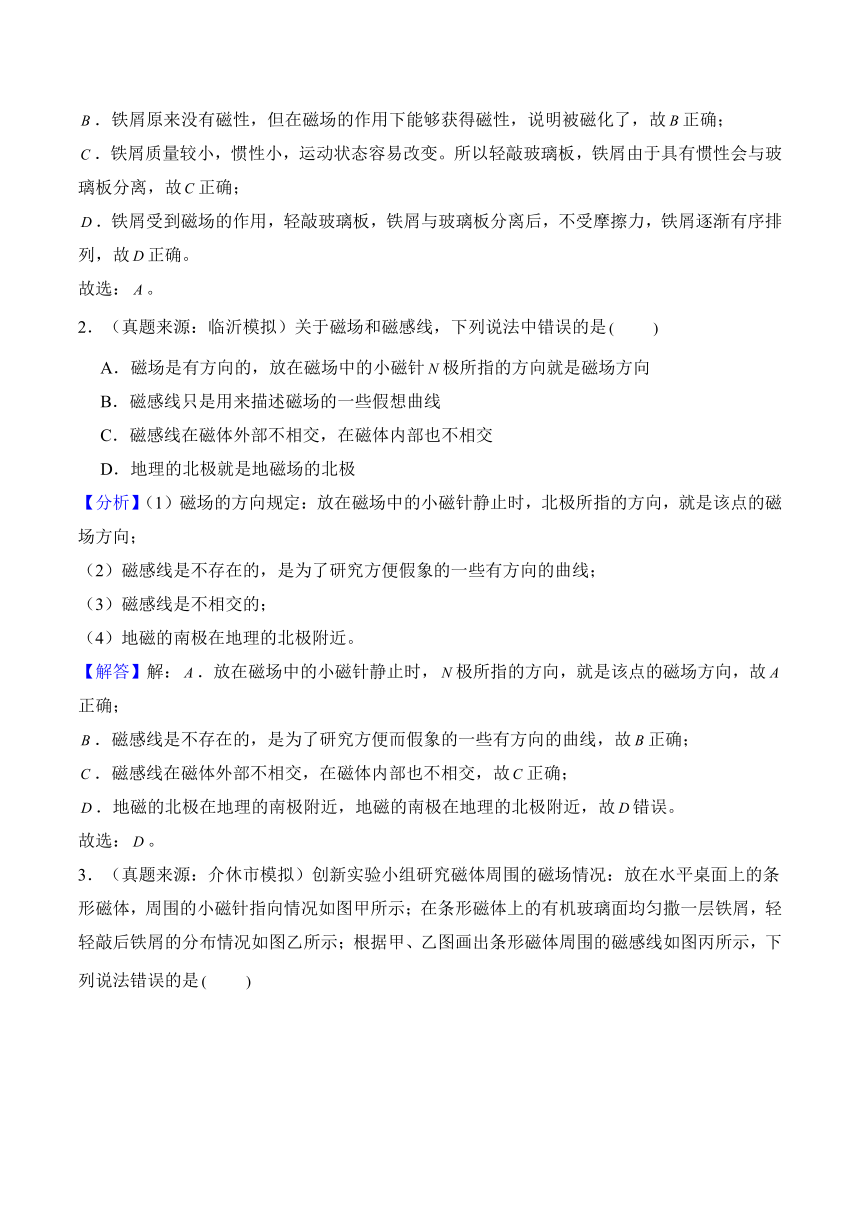

2．（真題來源：臨沂模擬）關于磁場和磁感線，下列說法中錯誤的是　　
A．磁場是有方向的，放在磁場中的小磁針極所指的方向就是磁場方向
B．磁感線只是用來描述磁場的一些假想曲線
C．磁感線在磁體外部不相交，在磁體內部也不相交
D．地理的北極就是地磁場的北極
【分析】（1）磁場的方向規定：放在磁場中的小磁針靜止時，北極所指的方向，就是該點的磁場方向；
（2）磁感線是不存在的，是為了研究方便假象的一些有方向的曲線；
（3）磁感線是不相交的；
（4）地磁的南極在地理的北極附近。
【解答】解：．放在磁場中的小磁針靜止時，極所指的方向，就是該點的磁場方向，故正確；
．磁感線是不存在的，是為了研究方便而假象的一些有方向的曲線，故正確；
．磁感線在磁體外部不相交，在磁體內部也不相交，故正確；
．地磁的北極在地理的南極附近，地磁的南極在地理的北極附近，故錯誤。
故選：。
3．（真題來源：介休市模擬）創新實驗小組研究磁體周圍的磁場情況：放在水平桌面上的條形磁體，周圍的小磁針指向情況如圖甲所示；在條形磁體上的有機玻璃面均勻撒一層鐵屑，輕輕敲后鐵屑的分布情況如圖乙所示；根據甲、乙圖畫出條形磁體周圍的磁感線如圖丙所示，下列說法錯誤的是　　
A．圖甲所示的實驗，研究的是條形磁體周圍的磁場方向特點
B．圖乙所示的實驗，研究的是條形磁體周圍的磁場分布特點
C．圖丙所示磁感線，是人們為了描述磁場建立的物理模型
D．由圖丙可知，條形磁體周圍的磁場是由磁感線組成的
【分析】（1）在磁體周圍空間存在一種特殊的物質，這種物質能對放入其中的磁體產生力的作用，這就是磁場；
（2）為了形象地描述磁場，我們引入了磁感線。
【解答】解：、圖中，小磁針放在條形磁體的周圍，條形磁體的周圍存在磁場，小磁針靜止時極的指向為磁場的方向，故正確；
、磁體周圍始終存在磁場，借助細鐵屑可以顯示磁體周圍的磁場分布特點，故正確；
、磁感線是人們利用建模的方法畫出來的，并不真實存在的曲線，故正確，錯誤。
故選：。
【母題1】（真題來源：煙臺）如圖所示，是巨磁電阻特性原理的示意圖，其中是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關、，下列說法正確的是　　
A．電磁鐵的右端為極
B．當滑片向右滑動時，電磁鐵磁性增強
C．當滑片向左滑動時，巨磁電阻的阻值增大
D．當滑片向左滑動時，指示燈變亮
【分析】（1）利用安培定則判斷電磁鐵的磁極；
（2）由滑動變阻器滑片的移動得知電路中電流的變化情況，通過電路中電流的變化結合電磁鐵磁性強弱的決定因素可以確定電磁鐵磁性強弱的變化；
（3）（4）當滑片向左滑動時，根據歐姆定律判定電路中電流的變化和電磁鐵磁性強弱的變化，進而知道巨磁電阻的阻值的變化，根據歐姆定律判定通過燈泡電流的變化和燈泡亮度的變化。
【解答】解：
、利用安培定則判斷電磁鐵的左端為極、右端為極，故錯誤。
、當滑片向右滑動時，滑動變阻器連入電路中的電阻變大，根據歐姆定律可知，左側電路中的電流變小，電磁鐵的磁性減弱，故錯誤。
、當滑片向左滑動時，滑動變阻器連入電路中的電阻變小，根據歐姆定律可知，電路中的電流變大，電磁鐵的磁性增強，的阻值變小，指示燈所在電路的總電阻變小，根據歐姆定律可知，通過指示燈的電流變大，燈泡變亮，故錯誤、正確。
故選：。
【名師點評】 在控制電路中，滑片的移動是分析的入手點；在工作電路中，燈泡的亮度是確定電路中電流變化的一個隱含條件。
【母題2】（真題來源：沈陽）如圖所示是電磁繼電器的工作原理圖，閉合開關后，下列說法正確的是　　
A．彈簧的彈性勢能減小
B．電磁鐵的上端為極
C．電動機工作，燈不發光
D．電磁鐵的工作原理是電磁感應
【分析】（1）彈性勢能和物體發生彈性形變的程度有關；
（2）知道電流方向根據安培定則判斷電磁鐵的磁極；
（3）結合電磁繼電器原理分析電動機和燈工作情況；
（4）電磁繼電器的工作原理是電流的磁效應。
【解答】解：、當閉合開關后，電磁鐵產生磁性吸引銜鐵，右半部分下落，彈簧被拉長，彈性勢能增大，故錯誤；
、當閉合開關后，線圈相當于通電螺線管，根據右手螺旋定則判斷電磁鐵上端為極，故錯誤；
、當閉合開關后，電磁鐵產生磁性吸引銜鐵，右半部分往下落，開關與下面電動機所在的電路結合，電動機所在電路閉合，電動機正常工作，開關與上面燈泡所在的電路分離，燈泡所在電路斷路，燈泡不發光，故正確；
、電磁繼電器的工作原理是電流的磁效應，與電磁感應無關，故錯誤。
故選：。
【名師點評】 本題考查了電磁繼電器原理、彈性勢能、安培定則等，是綜合題，難度不大。
【解法技巧】 ①首先要分清控制電路和工作電路；②分析步驟：分析當電磁鐵無磁性時，觀察銜鐵上的動觸點與哪個靜觸點連接，進而明確工作電路的初始工作狀態；然后再分析當電磁鐵有磁性時，觀察銜鐵上的動觸點又與哪個靜觸點連接，進而明確工作電路的末工作狀態； 注意：對于“報警器”類工作電路，務必明確控制電路通電或斷電的控制方法，從而明確電磁鐵磁性的有無。
1．（真題來源：高要區二模）如圖所示是一種溫度自動報警器的原理圖。在汞溫度計里封入一段金屬絲，當溫度達到金屬絲下端所指示的溫度時，報警燈亮，發出報警信號。關于它的工作原理分析不正確的是　　
A．該裝置部分應用了熱脹冷縮的原理
B．部件相當于自動斷合開關
C．水銀汞是絕緣體
D．若將電源的正負極調換接入電路，自動報警器仍能正常工作
【分析】（1）當溫度升高時，溫度計中的水銀受熱膨脹；
（2）當溫度升高時，溫度計中的水銀受熱膨脹，會上升，與金屬絲接觸，使得電路工作，當溫度下降時，溫度計中的水銀會下降，與金屬絲斷開，電路不工作；
（3）水銀汞是金屬，是導體；
（4）若將電源的正負極調換接入電路，當電路接通時，電磁鐵仍有磁性。
【解答】解：、當溫度升高時，溫度計中的水銀受熱膨脹，會上升，與金屬絲接觸后，使得電路接通，故該裝置部分應用了熱脹冷縮的原理，故正確；
、當溫度升高時，溫度計中的水銀受熱膨脹，會上升，與金屬絲接觸，使得電路工作，當溫度下降時，溫度計中的水銀會下降，與金屬絲斷開，電路不工作，故部件相當于自動斷合開關，故正確；
、水銀汞是金屬，是導體，故錯誤；
、若將電源的正負極調換接入電路，當電路接通時，電磁鐵仍有磁性，可以吸引銜鐵，使得自動報警器仍能正常工作，故正確。
故選：。
2．（真題來源：岳麓區校級一模）小波家的蔬菜批發部進了一批香蕉，需要在庫房中保鮮一段時間，要求將溫度控制在一定的范圍內。小波請教了物理老師后，設計了如圖所示的溫度自動報警器原理圖，在水銀溫度計的頂端封入一段金屬絲，以下說法正確的是　　
A．溫度升高至時，燈亮報警
B．報警器中的電磁鐵利用的是電流的熱效應
C．報警器中水銀溫度計中水銀是半導體
D．報警器利用了電磁鐵通電時有磁性、斷電時磁性消失的特點
【分析】溫度自動報警器的原理：
當溫度未升高到時，水銀和金屬絲沒有接通，控制電路是斷開的，在彈簧作用下，動觸頭和燈的電路接通，燈發光，電鈴不響。
當溫度升高到時，水銀和金屬絲接通，由于水銀和金屬絲都是導體，所以控制電路接通，電磁鐵有磁性，電磁鐵吸引銜鐵，動觸頭和電鈴的電路接通，電鈴響，燈不亮。
【解答】解：．由圖可知，報警器中水銀溫度計和電磁鐵串聯在電路中；溫度計分度值為，當溫度升高到時，水銀和金屬絲接通，所以溫度升高至時，燈亮報警，故錯誤；
．控制電路接通，電磁鐵有磁性，電磁鐵吸引銜鐵，動觸頭和電鈴的電路接通，電鈴響，燈不亮；報警器利用了電磁鐵通電時有磁性、斷電時無磁性的特點，故錯誤，正確；
．水銀和金屬絲接通，電路中有電流，所以水銀和金屬絲都是導體，故錯誤。
故選：。
3．（真題來源：瓊海校級模擬）如圖所示，是模擬超市里電動扶梯電路，使用扶梯前先要閉合開關，是一個紅外傳感器，當人靠近到一定距離時，人體輻射的紅外線被
紅外傳感器接收，紅外傳感器阻值減小。下列符合要求的是　　
A．電路工作時，電磁鐵上端為 極
B．當人遠離傳感器時，傳感器 阻值減小
C．當人遠離傳感器時，電磁鐵的磁性變弱
D．當人遠離傳感器時，電動機轉速變快
【分析】（1）知道電流方向，根據安培定則判斷電磁鐵的磁極；
（2）當扶梯有人靠近時，紅外傳感器電阻的變化，電磁鐵磁性的變化，動觸點和哪個靜觸點接通，哪個工作電路工作，電動機的電壓變化，電動機運動快慢的變化。
【解答】解：（1）如圖，電流從電磁鐵的下端進入，根據安培定則可以判斷電磁鐵的上端是極，下端是極，故錯誤；
（2）閉合開關，控制電路中兩電阻串聯接入電路，當人靠近到一定距離時，人體輻射的紅外線被紅外傳感器接收，紅外傳感器阻值減小，電源電壓不變，根據串聯電路電阻規律結合歐姆定律可知電路電流變大，電磁鐵的磁性增強，吸引銜鐵，動觸頭和靜觸頭接通，工作電路的定值電阻短路，只有電動機接在電路中，電動機電壓變大，電動機轉動速度變快，反之，當人遠離傳感器時，紅外傳感器阻值增大，電源電壓不變，電路電流變小，電磁鐵的磁性減弱，彈簧拉起銜鐵，動觸頭和靜觸頭斷開，定值電阻和電動機串聯在電路中，電動機電壓變小，電動機轉動速度變慢，故正確，錯誤。
故選：。
