學易優物理課程：家庭電路必考點匯編
知識點一．家庭電路的組成
組成 示意圖
進戶線 （零線 和火線） 電壓值 火線與零線之間電壓為________V，零線與大地之間電壓為________
辨別 試電筆，能使氖管發光的是_______，否則是________。
電能表 用于計量電路所消耗的____________。
閘刀開關 作用 控制電路通斷
保險絲 作用 當電路中電流過大時，自動切斷電路。
材料 熔點__________，電阻（率）__________
特點 保險絲越粗，熔斷電流越________
更換 ____________用銅絲、鐵絲代替保險絲，__________用更粗的保險絲代替原保險絲
用電器 用電器________聯在電路中。
控制用電器的開關與電器_______聯在電路中。
種類 兩孔插座、三孔插座。
接法 左孔接零線，右孔接火線，上孔接地線。概括為“左零右火上接地”。
【提示】 （1）使用測電筆時，手一定要接觸筆尾金屬體，手一定不能接觸筆尖金屬體
（2）將三腳插頭插入三孔插座，把用電器接入火線與零線之間的同時，也將用電器的金屬外殼與地線連接起來了，這樣可以避免因用電器金屬外殼帶電而發生觸電事故
（3）若將測電筆插入插座的左右孔，氖管均發光，是零線斷路
知識點二．家庭電路中電流過大的原因
原因 （1）發生_________.由公式I=U/R可知，此時電路中的電流大。
（2）電路中同時使用的用電器______過大.由公式I=P/U可知，此時電路中的電流大。
危害 使保險絲熔斷（或總開關斷開），導致家庭電路供電中斷。
知識點三．觸電
原因 人體直接或間接跟______線接觸，并與零線或地線構成通路
觸電形式 低壓觸電
高壓觸電 高壓電弧觸電、跨步電壓觸電
防雷救助 安裝__________，先___________，再行施救
用電原則 __________低壓帶電體，___________高壓帶電體
【提示】為防止觸電，安裝家庭電路時，開關應接在火線上，螺絲口燈泡的螺旋套接線柱應接零線。
《家庭電路》中考真題基礎夯實
（2023 內蒙古）1．“安全用電，珍愛生命”是每個公民應有的意識，下列遵守安全用電原則的是（ ）
A．在輸電線上晾衣服
B．發現有人觸電立即切斷電源
C．用濕抹布擦拭正在發光的電燈
D．使用絕緣皮破損的手機充電線
（2023 山東青島）2．“生命寶貴，安全第一”是同學們應具有的安全意識。下列做法不符合安全用電原則的是（ ）
A．連接家庭電路時，開關接在火線和用電器之間
B．若家用電器著火，先切斷電源，再用滅火器滅火
C．使用試電筆時，手指按住筆尾金屬體
D．更換燈泡時，沒有斷開電源開關
（2023 遼寧）3．下列做法中，符合安全用電原則的是（ ）
A．用銅絲代替保險絲 B．在高壓電線下放風箏
C．用濕抹布擦拭插座 D．冰箱金屬外殼接地線
（2023 山東菏澤）4．圖甲為某家庭電路的部分電路，下列說法正確的是（ ）
A．控制照明燈的開關應接在圖中的b處
B．保險絲熔斷后，可以臨時用一段銅線代替
C．用電器的功率越大，電能表記錄的數字一定越大
D．使用驗電筆檢測的正確方式如圖乙所示
（2023 甘肅）5．小林家衛生間的鋁合金吊頂因與導線絕緣皮破損處接觸而漏電，維修工人用試電筆接觸吊頂檢查時發現：只閉合開關S1，電動機M正常工作，吹冷風，試電筆氖管不發光；同時閉合開關S1、S2，電動機M和電熱絲R都能正常工作，吹熱風，試電筆氖管發光；只閉合開關S2，電動機M和電熱絲R均不工作，試電筆氖管不發光。下圖中，關于電路連接方式以及與鋁合金吊頂接觸的導線破損處的描述最合理的是（ ）
A．B．C．D．
（2023 江蘇徐州）6．對于如圖所示的部分家庭電路，下列說法正確的是（ ）

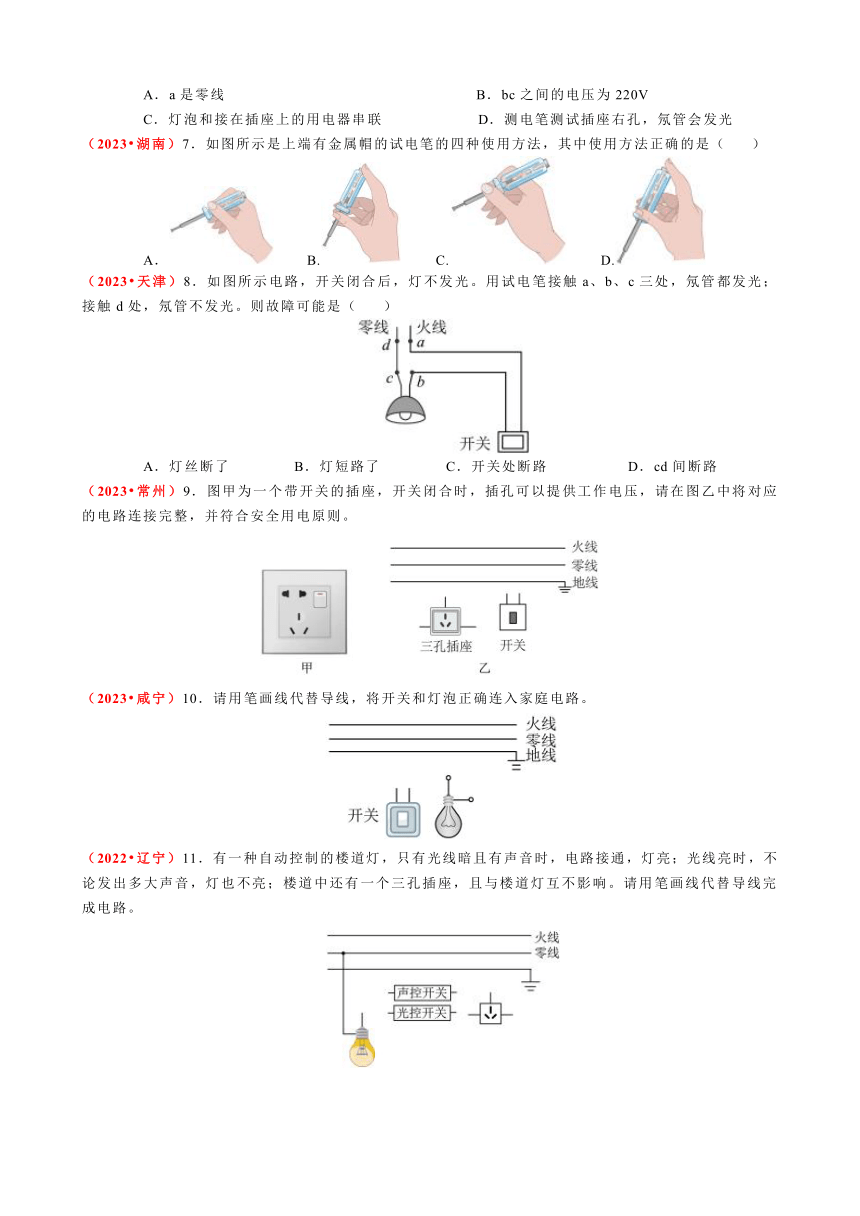

A．a(chǎn)是零線 B．bc之間的電壓為220V
C．燈泡和接在插座上的用電器串聯 D．測電筆測試插座右孔，氖管會發光
（2023 湖南）7．如圖所示是上端有金屬帽的試電筆的四種使用方法，其中使用方法正確的是（ ）
A． B. C. D.
（2023 天津）8．如圖所示電路，開關閉合后，燈不發光。用試電筆接觸a、b、c三處，氖管都發光；接觸d處，氖管不發光。則故障可能是（ ）
A．燈絲斷了 B．燈短路了 C．開關處斷路 D．cd間斷路
（2023 常州）9．圖甲為一個帶開關的插座，開關閉合時，插孔可以提供工作電壓，請在圖乙中將對應的電路連接完整，并符合安全用電原則。
（2023 咸寧）10．請用筆畫線代替導線，將開關和燈泡正確連入家庭電路。
（2022 遼寧）11．有一種自動控制的樓道燈，只有光線暗且有聲音時，電路接通，燈亮；光線亮時，不論發出多大聲音，燈也不亮；樓道中還有一個三孔插座，且與樓道燈互不影響。請用筆畫線代替導線完成電路。
學易優課程主題：家庭電路培優
專題一：家庭電路作圖
例題1．為了節約能源，賓館的客房都配有房卡。只有把房卡插入電槽中，房間內的燈和插座才能有電。請連接房間內的簡化電路。
變式1．圖甲是家庭電路中常用的一個由兩孔插座、三孔插座和開關組合而成的元件。圖乙方框內是其內部示意圖，“〇”代表接線柱。請將圖乙電路連接完整。要求：符合安全用電原則，開關只控制燈泡，方框內導線只允許連在接線柱上。
變式2．如圖，甲是插線板，請將乙圖的內部電路連接完整。要求：在開關斷開時插線板上的指示燈不發光，插孔不能提供工作電壓；在開關閉合時指示燈發光，插孔可提供工作電壓，若指示燈損壞，開關閉合時插孔也能提供工作電壓。
例題2．將圖中的三孔插座和樓道中的聲控燈按照安全用電的原則接入電路。
變式．賓館自動門由二個感應開關和開門裝置組成，門內和門外各裝有一個感應開關，不管客人要進門還是要出門，當感應開關感應到有人時閉合，開門裝置接通，門打開。請按如圖的電路連接完整。
例題3．甲圖是一種裝在天花上的吸頂燈，里面有2盞“220V9W”的節能燈，在圖乙中畫出兩盞燈的連線，并接入家庭電路，要求開關控制兩盞燈，且每盞燈都能正常發光。
（2022 廣東佛山）變式．請將圖中的拉線開關、2個白熾燈泡（220V 30W）和三孔插座正確地連入家庭電路中（要求開關同時控制2個白熾燈泡，2個燈泡都能正常工作）。
（2022 山東）變式2．現代家庭裝修中越來越多的從生活實用性角度設計，為了出門時能避免遺忘關閉某個放假的電燈，設計師在門口設計了一個總開關，當總開關S斷開時，家中客廳燈L1和臥室燈L2都被關閉；當開關S閉合時，客廳燈L1受開關S1控制，臥室燈L2受開關S2控制。請你在下圖中設計符臺上述要求的電路圖。
專題二：家庭電路故障分析
例題1．如圖的家庭電路，插座不能正常工作，經檢測發現b、d間斷路，閉合開關S，下列說法正確的是（ ）
A．燈不會發光
B．正確使用試電筆接觸圖中a點，試電筆會發光
C．若此時站在地上的人接觸c點，漏電保護器會切斷電路
D．若將開關和燈互換位置，仍然符合安全用電原則
例題2．如圖所示為某家庭的部分電路，電燈和電熱器都在正常工作。當三孔插座上剛插上洗衣機的插頭時，所有用電器都停止工作。經檢查，發現有一根保險絲熔斷了，拔出洗衣機的插頭后，用測電筆測試三孔插座的左右兩孔，氖管都發光。下列分析合理的是（ ）
A．一定是火線上的保險絲熔斷了
B．只斷開S1，再用測電筆檢測燈泡的兩個接線柱，氖管都不發光
C．只斷開S2，再用測電筆檢測三孔插座的左右兩孔，氖管都發光
D．斷開S1和S2，再用測電筆檢測三孔插座的左右兩孔，氖管都發光
變式1．小明新家剛裝修完，家中部分照明電路如圖所示。驗收工程時，小明閉合了開關S（家中其他用電器均處于斷開狀態），白熾燈L亮了一段時間后熄滅了，他用測電筆分別測試了圖中插座的兩個孔，發現測電筆氖管都發光。若故障只有一處，下列說法正確的是（ ）
A．故障是L的燈絲斷了
B．故障是進戶線的零線斷了
C．若此時站在地上的人接觸c點，不會發生觸電危險
D．斷開開關S，再次用測電筆測試插座的兩個孔，測電筆氖管都發光
（2022 湖北）變式2．小丞晚上在家做作業時，突然臺燈不亮了，家里其它用電器也停止了工作，他立即找來測電筆檢測電路，發現插座左、右兩孔都能使氖管發光。則他家里的電路可能出現的故障是（ ）
A．進戶火線斷路 B．進戶零線斷路
C．短路 D．沒交電費，所以停電了
（2023 武漢）變式3．小強同學放學回家后，打開電燈，接入電熱水壺，兩者均正常工作，接著啟動微波爐加熱食品時，發現微波爐不工作，電熱水壺突然停止工作，但是電燈仍然正常發光，如圖所示。他對故障作了下列四種判斷，其中正確的是（　　）
A．零線上ab間斷路
B．零線上bc間斷路
C．微波爐所在支路be間短路
D．電熱水壺所在支路cd間短路
