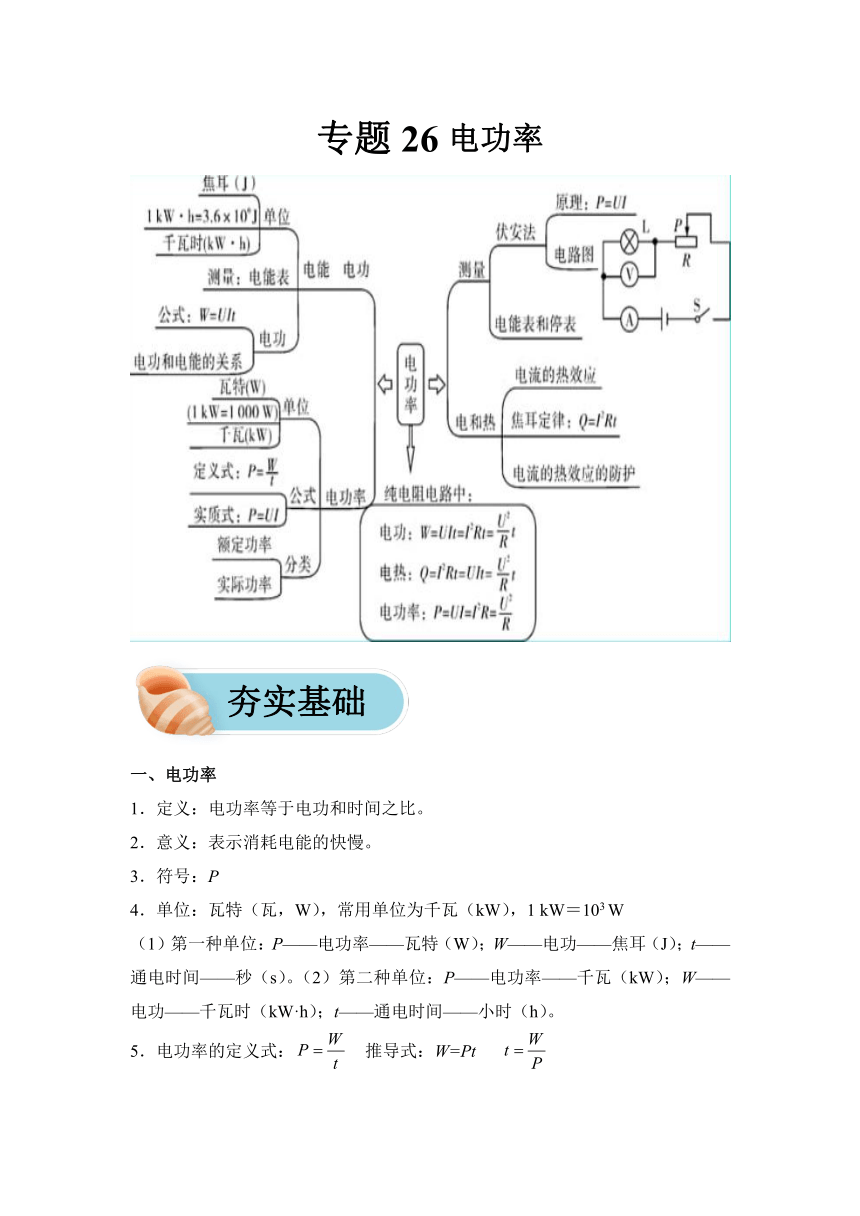

專題26電功率
一、電功率
1．定義：電功率等于電功和時間之比。
2．意義：表示消耗電能的快慢。
3．符號：P
4．單位：瓦特（瓦，W），常用單位為千瓦（kW），1 kW＝103 W
（1）第一種單位：P——電功率——瓦特（W）；W——電功——焦耳（J）；t——通電時間——秒。（2）第二種單位：P——電功率——千瓦（kW）；W——電功——千瓦時（kW·h）；t——通電時間——小時（h）。
5．電功率的定義式： 推導式：W=Pt

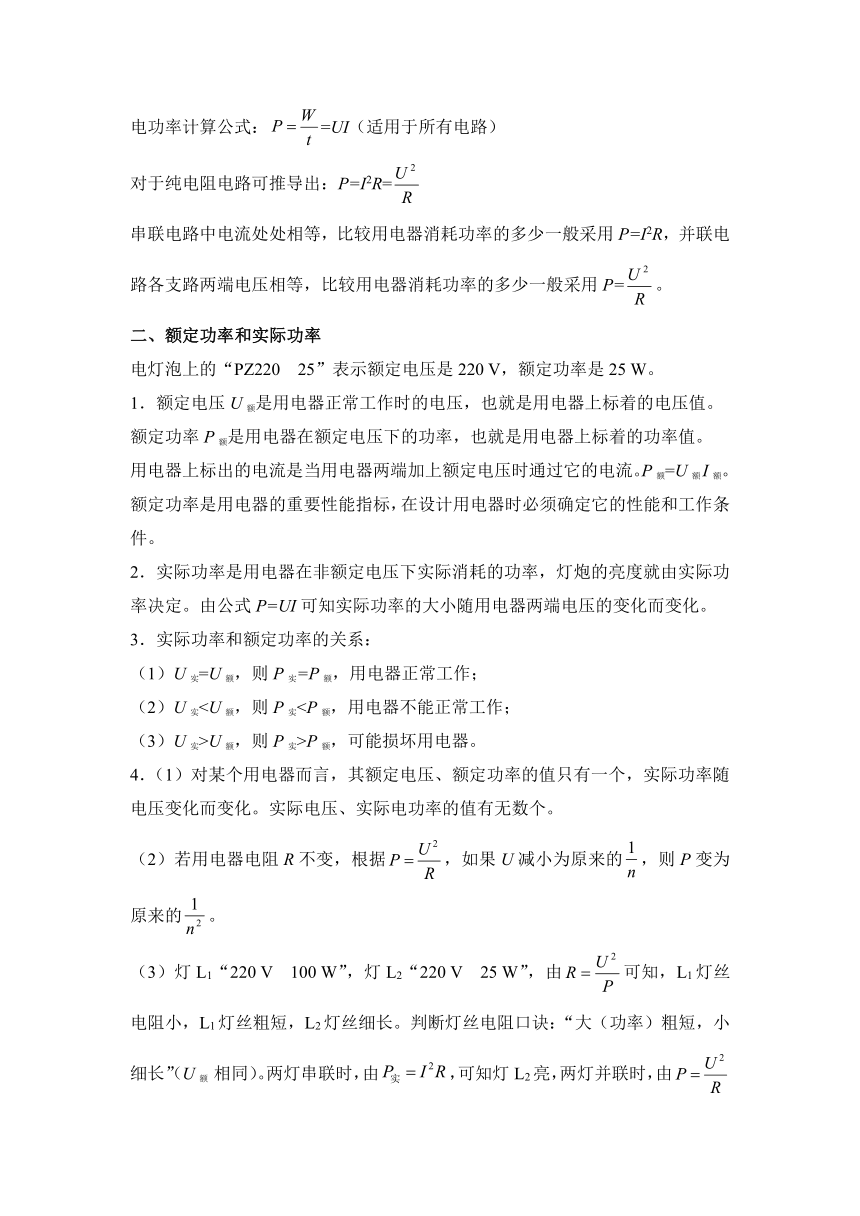

電功率計算公式：=UI（適用于所有電路）
對于純電阻電路可推導出：P=I2R=
串聯電路中電流處處相等，比較用電器消耗功率的多少一般采用P=I2R，并聯電路各支路兩端電壓相等，比較用電器消耗功率的多少一般采用P=。
二、額定功率和實際功率
電燈泡上的“PZ220 25”表示額定電壓是220 V，額定功率是25 W。
1．額定電壓U額是用電器正常工作時的電壓，也就是用電器上標著的電壓值。
額定功率P額是用電器在額定電壓下的功率，也就是用電器上標著的功率值。
用電器上標出的電流是當用電器兩端加上額定電壓時通過它的電流。P額=U額I額。
額定功率是用電器的重要性能指標，在設計用電器時必須確定它的性能和工作條件。
2．實際功率是用電器在非額定電壓下實際消耗的功率，燈炮的亮度就由實際功率決定。由公式P=UI可知實際功率的大小隨用電器兩端電壓的變化而變化。
3．實際功率和額定功率的關系：
（1）U實=U額，則P實=P額，用電器正常工作；
（2）U實（3）U實>U額，則P實>P額，可能損壞用電器。
4．（1）對某個用電器而言，其額定電壓、額定功率的值只有一個，實際功率隨電壓變化而變化。實際電壓、實際電功率的值有無數個。
（2）若用電器電阻R不變，根據，如果U減小為原來的，則P變?yōu)樵瓉淼摹?br/>（3）燈L1“220 V 100 W”，燈L2“220 V 25 W”，由可知，L1燈絲電阻小，L1燈絲粗短，L2燈絲細長。判斷燈絲電阻口訣：“大（功率）粗短，小細長”（U額 相同）。兩燈串聯時，由，可知燈L2亮，兩燈并聯時，由可知燈L1亮。
串、并聯電路的電功率比值問題 ①首先明確串、并聯純電阻電路中的相關電功率、電熱、電功的分配規律，在串聯電路中，在并聯電路中，。②根據已知條件，利用控制變量靈活選擇電功、電功率、電熱公式，然后以“”的比值為突破口進行求解。 注意：①對于含表類型和電路連接方式都不明確的電路要利用假設法先判斷電表類型，然后再根據以上步驟求解。②求“電阻”之比是破解此類問題的關鍵。③若題中出現“用電器的銘牌”可直接根據R=U額2/P額求電阻之比。
考點1 電功率的計算
【例1】（2023 青島）有一塊手機用的電池，上面標明電壓為，容量為，它充滿電后大約儲存的電能為　　
A． B． C． D．
【答案】
【分析】知道電池的容量，根據求出電池儲存的電荷量，根據求出電流做的功即為儲存的電能。

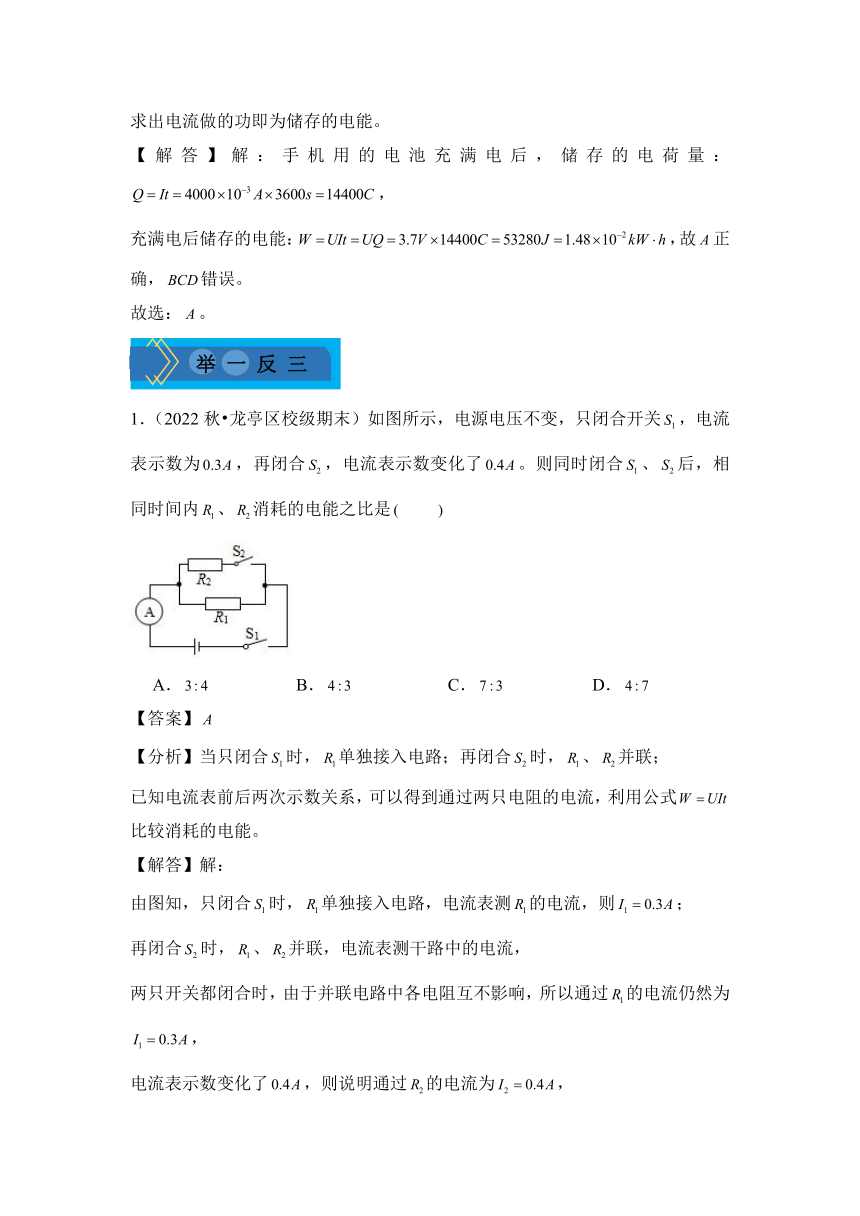

【解答】解：手機用的電池充滿電后，儲存的電荷量：，
充滿電后儲存的電能：，故正確，錯誤。
故選：。
1．（2022秋 龍亭區校級期末）如圖所示，電源電壓不變，只閉合開關，電流表示數為，再閉合，電流表示數變化了。則同時閉合、后，相同時間內、消耗的電能之比是　　
A． B． C． D．
【答案】
【分析】當只閉合時，單獨接入電路；再閉合時，、并聯；
已知電流表前后兩次示數關系，可以得到通過兩只電阻的電流，利用公式比較消耗的電能。
【解答】解：
由圖知，只閉合時，單獨接入電路，電流表測的電流，則；
再閉合時，、并聯，電流表測干路中的電流，
兩只開關都閉合時，由于并聯電路中各電阻互不影響，所以通過的電流仍然為，
電流表示數變化了，則說明通過的電流為，
由于并聯電路各支路兩端的電壓相等，則，所以，在相同時間內、消耗的電能之比為：。
故選：。

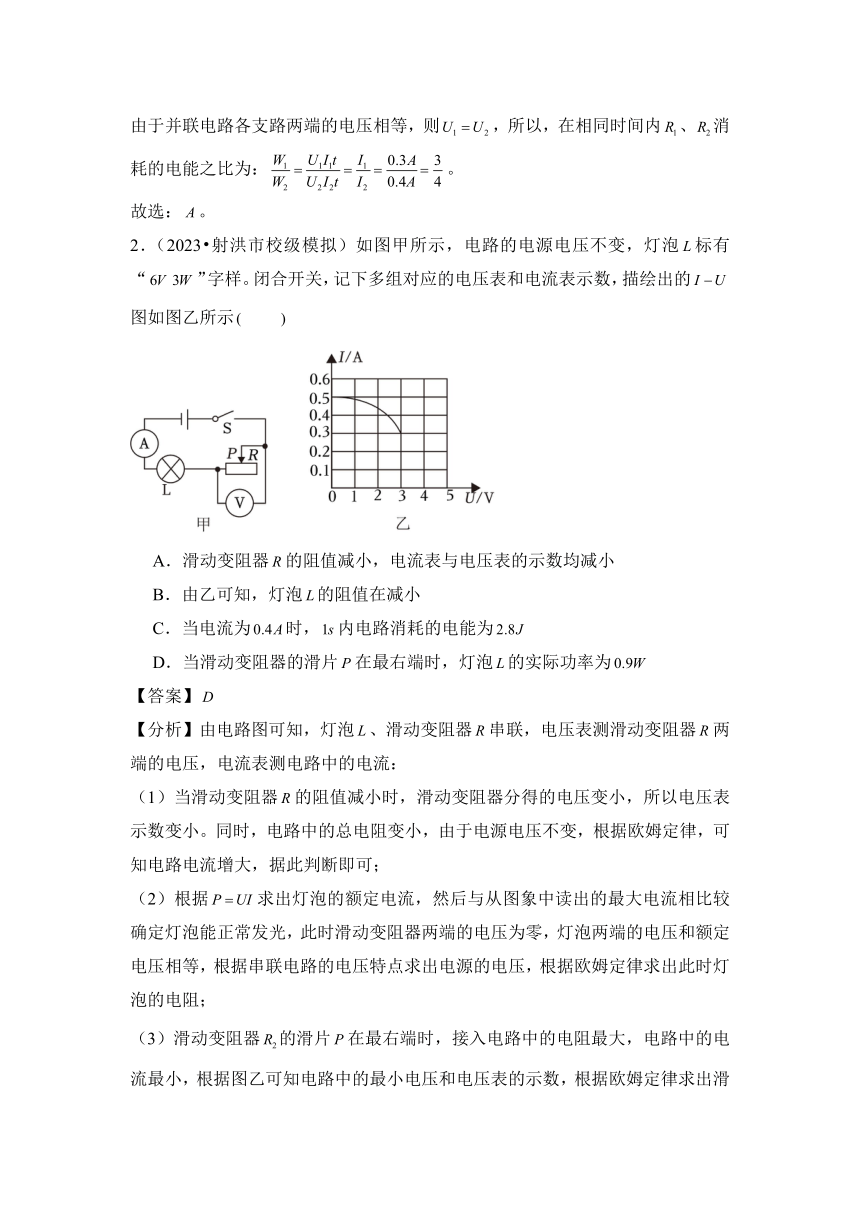

2．（2023 射洪市校級模擬）如圖甲所示，電路的電源電壓不變，燈泡標有“”字樣。閉合開關，記下多組對應的電壓表和電流表示數，描繪出的圖如圖乙所示　　
A．滑動變阻器的阻值減小，電流表與電壓表的示數均減小
B．由乙可知，燈泡的阻值在減小
C．當電流為時，內電路消耗的電能為
D．當滑動變阻器的滑片在最右端時，燈泡的實際功率為
【答案】
【分析】由電路圖可知，燈泡、滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流：
（1）當滑動變阻器的阻值減小時，滑動變阻器分得的電壓變小，所以電壓表示數變小。同時，電路中的總電阻變小，由于電源電壓不變，根據歐姆定律，可知電路電流增大，據此判斷即可；
（2）根據求出燈泡的額定電流，然后與從圖象中讀出的最大電流相比較確定燈泡能正常發光，此時滑動變阻器兩端的電壓為零，燈泡兩端的電壓和額定電壓相等，根據串聯電路的電壓特點求出電源的電壓，根據歐姆定律求出此時燈泡的電阻；
（3）滑動變阻器的滑片在最右端時，接入電路中的電阻最大，電路中的電流最小，根據圖乙可知電路中的最小電壓和電壓表的示數，根據歐姆定律求出滑動變阻器的最大阻值，再根據歐姆定律求出兩端的電壓，根據串聯電路的電壓特點求出燈泡兩端的電壓，根據求出燈泡的實際功率，利用歐姆定律求出此時燈泡的電阻，然后得出燈絲電阻是否變化。
【解答】解：．如圖甲所示，該電路為串聯電路，其中電流表測量電路電流，電壓表測量滑動變阻器兩端的電壓。當滑動變阻器的阻值減小時，滑動變阻器分得的電壓變小，所以電壓表示數變小。同時，電路中的總電阻變小，由于電源電壓不變，根據歐姆定律，可知電路電流增大，所以電流表示數增大。故不符合題意；
．由題意可知，燈泡的額定電壓為，額定電功率為，可得出燈泡的額定電流為，
正常工作時燈泡的電阻為，
由圖乙知，當滑動變阻器的滑片置于最左端時，電壓表示數為0，電路中只有小燈泡連接，電源電壓即為燈泡兩端的電壓。此時，電流表的示數為，說明燈泡正常工作，燈泡兩端電壓為，故電源電壓為，此時燈泡的電阻為。當滑動變阻器的滑片置于最右端時，電壓表示數為，電流表示數為。燈泡與滑動變阻器串聯，電源電壓不變，所以此時燈泡兩端的電壓為，通過燈泡的電流為，
故此時燈泡的電阻為，
所以當滑動變阻器的滑片從最右端逐漸滑至最左端時，燈泡的阻值增大。故不符合題意；
．由選項分析可知，電源電壓為，當電流為時，內電路消耗的電能為，故不符合題意；
．當滑動變阻器的滑片在最右端時，電壓表示數為，電流表示數為。燈泡與滑動變阻器串聯，電源電壓不變，所以此時燈泡兩端的電壓為，通過燈泡的電流為，故燈泡的實際功率為，故符合題意。
故選：。
3．（2023 龍崗區二模）甲圖是反應身體柔韌水平的“坐位體前屈測量儀”，乙圖是其內部電路圖（電源電壓恒定），兩個身形接近但柔韌性差異較大的同學先后推動擋板進行測量，“顯示器”示數的大小能夠反映柔韌性的好差。下列與測量儀有關的說法正確的是　　
A．“顯示器”是電壓表
B．柔韌性好的同學測量時，電阻絲接入電路中的電阻更大
C．柔韌性差的同學測量時，電路中的電流較小
D．通過電阻的電流做功會消耗電能，為了節約電能，可以將去掉
【答案】
【分析】（1）根據顯示器串聯在電路中結合電壓表和電流表的使用方法分析電表的類型；
（2）根據圖乙結合柔韌性好的同學測量時滑片的位置分析電阻絲接入電路的長度變化，進而分析出電阻絲接入電路中電阻的變化；
（3）根據圖乙結合柔韌性差的同學測量時滑片的位置分析電阻絲接入電路中電阻的變化，根據串聯電路的電阻特點可知電路中的總電阻的變化，根據歐姆定律求出電路中電流的變化；
（4）根據圖乙可知滑片移到最左端時電阻絲接入電路的電阻為零分析電路中串聯的必要性。
【解答】解：、由圖乙可知，顯示器串聯在電路中，因此顯示器應為電流表，故錯誤；
、由圖乙可知，柔韌性好的同學測量時，滑片更加靠近電阻絲的左端，電阻絲接入電路的長度更短，因此電阻絲接入電路中的電阻更小，故錯誤；
、由圖乙可知，柔韌性差的同學測量時，滑片更加靠近電阻絲的右端，電阻絲接入電路的電阻較大，由串聯電路的電阻特點可知，此時電路中的總電阻較大，由歐姆定律可知，電路中的電流較小，故正確；
、由圖乙可知，若去掉，當滑片移到最左端時，電阻絲接入電路的電阻為零，會引起電源短路，因此，為了保護電路，不能將去掉，故錯誤。
故選：。
考點2 額定功率和實際功率
【例2】（2023 廣饒縣模擬）甲、乙兩只普通照明燈泡的銘牌如圖所示，下列說法中正確的是　　
A．兩燈均正常發光時，乙燈消耗的電能較多
B．兩燈均正常發光時，甲燈的電阻小于乙燈的電阻
C．將乙燈接入的電路中，它的實際功率為
D．兩燈串聯在的電路中，甲燈比乙燈亮
【答案】
【分析】由燈的銘牌知道燈的額定電壓和額定功率，可以求出①燈絲的電阻，②正常發光一段時間消耗的電能，③在實際電壓下的實際功率。
【解答】解：、兩燈均正常發光時，乙的電功率大，因?yàn)椴恢腊l(fā)光時間是否相同，所以不能比較兩燈消耗的電能的多少，故錯；
、兩燈均正常發光時，額定電壓相同都等于，
燈絲電阻，甲燈額定功率小于乙燈的額定功率，
甲燈的電阻大于乙燈的電阻，故錯；
、將乙燈接在的電路中，
；
，故錯。
、由知道甲燈的電阻大于乙燈的電阻，當兩燈串聯時，通過的電流相等，
，
甲燈的實際功率比乙燈的大，
當兩燈串聯接在電路中，甲燈比乙燈亮，故正確。
故選：。
1．（2022秋 許昌期末）將標有“”和“”的甲、乙兩只小燈泡串聯起來，接在電壓為的電源兩端，接通電路后，以下說法正確的是　　
A．兩只小燈泡都不能正常發光
B．兩只小燈泡兩端電壓相等
C．通過乙燈的電流較大，所以乙燈較亮
D．通過甲燈的電流較大，所以甲燈較亮
【答案】
【分析】（1）已知兩燈泡的額定電壓和額定功率，根據求出兩燈泡的額定電流，利用歐姆定律求出兩燈泡的電阻；
（2）根據串聯電路的電流特點比較通過兩燈泡的電流關系，根據電阻的串聯和歐姆定律求出電路中的電流，然后與兩燈泡的額定電流相比較判斷兩燈泡是否正常工作，根據比較兩燈泡的實際功率關系判斷亮暗關系。
【解答】解：（1）由可得，兩燈泡的額定電流：
，，
由可得，兩燈泡的電阻：
，；
甲、乙兩只小燈泡串聯起來，接在電壓為的電源兩端時，
因串聯電路中各處的電流相等，
所以，通過兩燈泡的電流相等，故、不正確；
（2）因串聯電路中各處的電流相，但兩燈泡電阻不相等，所以電壓不等，故錯誤；
（3）因串聯電路中總電阻等于各分電阻之和，
所以，電路中的電流：
，
因，
所以，兩燈泡均不能正常發光，
由可知，乙燈泡的電阻較大，實際功率較大，燈泡較亮，故正確；
故選：。
2．（2022秋 三河市期末）甲、乙兩只電熱杯及其銘牌如圖所示，若它們的電阻不隨溫度的變化而改變，則下列說法中正確的是　　
A．甲的電阻小于乙的電阻
B．兩電熱杯均正常工作時，相同時間內消耗的電能一樣多
C．若將乙接在電壓為的電路中，它的實際功率為
D．若將兩電熱杯串聯后接在電壓為的電路中，相同時間內甲產生的熱量較多
【答案】
【分析】（1）用電器正常工作時的功率和額定功率相等，根據可知，用電器消耗的電能與用電器的功率和通電時間有關；
（2）兩電熱杯的額定電壓相同、甲的額定功率較大，根據比較兩電熱杯的阻值關系；
（3）根據求出乙電熱杯的電阻，再根據求出乙接入的電路中時的實際功率；
（4）兩電加熱器串聯時通過它們的電流相等，根據比較兩電加熱器的實際功率關系。
【解答】解：、兩電熱杯的額定電壓相同、甲的額定功率較大，根據的變形式可知，乙的電阻較小，故錯誤；
、根據可知，用電器消耗電能的多少與時間和功率有關，只知道功率不知道時間，所以無法比較消耗電能的多少，故錯誤；
、根據可得，乙的電阻，
將乙接入的電路中，它的實際功率，故錯誤；
、若將兩電熱杯串聯后接在電壓為的電路中，通過它們的電流相等，甲的電阻大，根據可知，相同時間內甲產生的熱量較多，故正確。
故選：。
3．（2022秋 綏寧縣期末）兩盞電燈分別標有“”和“”的字樣，當它們都正常發光時，比較它們的亮度，可知　　
A．“”燈較亮 B．“”燈較亮
C．兩盞燈一樣亮 D．條件不足無法比較
【答案】
【分析】燈泡正常發光時，燈泡的實際功率等于其額定功率；燈泡的亮度由實際功率決定。
【解答】解：當燈泡正常發光時，燈泡的實際功率等于其額定功率；
因兩燈的額定功率分別為和，則當它們都正常發光時，它們的實際功率分別為和，由于燈泡的亮度由實際功率決定，所以“”燈泡較亮，故正確。
故選：。
考點3 實驗：測量小燈泡的電功率
【例3】（2023 陜西）如圖，是“測量小燈泡的電功率”的實驗電路，電源電壓為且保持不變，小燈泡的額定電壓為。
（1）連接如圖所示電路時，開關應處于斷開狀態，滑動變阻器的滑片應置于最 　 　（選填“左”或“右” 端。
（2）閉合開關，觀察到小燈泡不亮，電壓表有示數且接近電源電壓，電流表指針幾乎不偏轉，移動滑動變阻器的滑片，兩表的示數均無變化，則故障原因可能是 　　。
（3）排除故障后，閉合開關，移動滑動變阻器的滑片，多次實驗并將數據和現象記錄在如表中。分析表中信息，回答下列問題。
實驗序號 電壓 電流 燈泡的亮度 電功率
1 0.5 0.20 不亮 0.10
2 1.0 0.24 暗 0.24
3 2.0 0.32 較暗 0.64
4 2.5 正常亮
5 3.0 0.38 很亮 1.14
①小燈泡在額定電壓下工作時，電流表的指針位置如圖所示，則電流表示數為 　　，小燈泡的額定功率為 　　。
②第1次實驗中，小燈泡不亮的原因可能是 　　。
③分析數據還發現，通過小燈泡的電流與其兩端的電壓不成正比，其原因可能是 　　。
（4）本次實驗所選用的滑動變阻器的規格是 　　。
【答案】（1）右；（2）小燈泡斷路；（3）①0.36；0.9；②小燈泡實際功率太小；③燈絲電阻隨溫度的升高而增大；（4）。
【分析】（1）為了保護電路，連接電路時，開關應處于斷開狀態，滑動變阻器的滑片應置于阻值最大處；
（2）閉合開關，觀察到小燈泡不亮，電流表指針幾乎不偏轉，說明電路可能斷路，電壓表有示數且接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了；
（3）①根據圖電流表選用的量程確定分度值讀數，利用求出小燈泡的額定功率；
②燈泡的亮度由實際功率決定，實際功率越大，燈泡亮度越亮；
③燈絲電阻隨溫度的升高而增大；
（4）根據表中第1組數據利用串聯電路電壓規律結合歐姆定律求出滑動變阻器接入電路的阻值，據此確定滑動變阻器的規格。
【解答】解：（1）為了保護電路，連接電路時，開關應處于斷開狀態，滑動變阻器的滑片應置于阻值最大處，即最右端；
（2）閉合開關，觀察到小燈泡不亮，電流表指針幾乎不偏轉，說明電路可能斷路，電壓表有示數且接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即故障原因可能是小燈泡斷路；
（3）①小燈泡在額定電壓下工作時，電流表的指針位置如圖所示，電流表選用小量程，分度值，其示數為，則小燈泡的額定功率為：
；
②由表中數據可知，在第1次實驗中，兩表均勻示數，說明電路是通路，小燈泡不亮，說明小燈泡實際功率太小；
③由表中數據可知，燈泡兩端電壓增大，通過燈泡的電流也增大，根據可知，燈泡功率變大，溫度升高，燈絲電阻隨溫度的升高而增大，故通過小燈泡的電流與其兩端的電壓不成正比；
（4）由表中數據可知，當燈泡兩端電壓為時，通過燈泡的電流為，由串聯電路電壓規律可知，此時滑動變阻器兩端電壓為，
則滑動變阻器接入電路的阻值為：
，故選：。
故答案為：（1）右；（2）小燈泡斷路；（3）①0.36；0.9；②小燈泡實際功率太小；③燈絲電阻隨溫度的升高而增大；（4）。
1．（2022秋 深圳期末）在“探究電流與電壓關系”的實驗中，圖甲是某實驗小組設計的電路，電源電壓保持不變。
（1）請用筆畫線代替導線，在圖甲中完成電路連接，要求滑片向右端滑動時，電流表的示數變大；
（2）檢查無誤后，閉合開關發現電流表幾乎無示數，電壓表示數接近。移動滑片，兩電表示數均無變化，則電路故障可能是 　 　；
（3）排除故障后，實驗中測得五組數據，并繪制出定值電阻的圖像如圖乙所示。由圖像可得，實驗中所用定值電阻的阻值為 　　；
（4）結合乙圖分析，本實驗所用滑動變阻器的最大阻值應不小于 　　；
（5）完成上述實驗后，小明繼續利用該定值電阻和一個單刀雙擲開關，借助部分現有的實驗器材，設計了如圖丙所示的電路，測量標有“”字樣的小燈泡的額定功率。實驗步驟如下（請將下列填空補充完整）
①閉合開關，將開關置于位置2，移動滑動變阻器滑片，使電壓表的示數為；
②　　，讀出電壓表的示數為；
③求得小燈泡額定功率為 　　。
【答案】（1）見解析；（2）定值電阻斷路；（3）5；（4）閉合開關，將開關置于位置1，保持滑片的位置不動；0.15。
【分析】（1）滑片向右端滑動時，電流表的示數變大，說明變阻器連入電路的阻值變小，據此連接電路；
（2）閉合開關發現電流表幾乎無示數，說明電路可能斷路，電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，與電壓表并聯的電路斷路了；
（3）根據圖乙圖像，選擇一組兩端電壓和通過的電流值，根據歐姆定律計算的阻值；
（4）由歐姆定律可知，當兩端電壓最小時，變阻器兩端電壓最大，由圖像讀出此時變阻器的電流，根據歐姆定律計算即可；
（5）若該電路中沒有電流表，電壓表和定值電阻應起到測量電流的作用，故將燈與定值電阻串聯后再與變阻器串聯；要測燈的額定功率，首先使燈正常發光，先將電壓表與燈并聯，通過移動滑片的位置，使燈的電壓為額定電壓；保持滑片位置不動，通過開關的轉換，使電壓表測燈與定值電阻的電壓，因此時各電阻的大小和電壓不變，燈仍正常工作，根據串聯電路電壓的規律，可求出此時定值電阻的電壓，由歐姆定律可求出燈的額定電流，根據可求出燈的額定功率。
【解答】解：（1）探究電流與電壓關系，定值電阻與變阻器串聯，電壓表測量定值電阻電壓，電流表測量定值電阻電流，要求滑片向右端滑動時，電流表的示數變大，則變阻器滑片向右移動，接入電路中電阻變小，則變阻器下端應接接線柱，如圖所示：
；
（2）檢查無誤后，閉合開關發現電流表幾乎無示數，說明電路某處斷路；電壓表示數接近，說明電壓表能與電源連通，則電路故障可能是與電壓表并聯的定值電阻斷路。
（3）由圖像與歐姆定律得，實驗中所用定值電阻的阻值為；
（4）由圖像知，第一次實驗時，電路中電流為，定值電阻的電壓為時，變阻器接入電路中的電阻最大，此時變阻器的電壓為，
由歐姆定律得，此時變阻器接入電路中的阻值為，
則本實驗所用滑動變阻器的最大阻值應不小于。
（5）由圖丙得，①閉合開關，將開關置于位置2，燈泡與定值電阻串聯，電壓表測量燈泡電壓，移動滑動變阻器滑片，使電壓表的示數為，此時燈泡正常發光；
②閉合開關，將開關置于位置1，保持滑片的位置不動。
此時電路連接不變，燈泡仍然正常發光，電壓表測量燈泡與定值電阻的總電壓，讀出電壓表的示數為；
③小燈泡的額定電流為，
小燈泡額定功率為。
故答案為：（1）見解析；（2）定值電阻斷路；（3）5；（4）閉合開關，將開關置于位置1，保持滑片的位置不動；0.15。
2．（2023 海拉爾區模擬）在“測定小燈泡電功率”的實驗中，選用如圖甲所示的器材，其中電源電壓為6Ⅴ，小燈泡額定電壓為2.5Ⅴ（燈絲電阻約為。
（1）能順利完成該實驗探究，下列兩種規格的滑動變阻器應選用 　　；
“”的滑動變阻器
“”的滑動變阻器
（2）用筆畫線代替導線，將圖甲所示的實物電路連接完整（要求：滑片右移燈泡變亮）；
（3）閉合開關前，將滑動變阻器的滑片移至阻值最大端；閉合開關后，移動滑片，發現小燈泡始終不發光，電壓表無示數，電流表有示數，小燈泡不亮的原因是 　　；
（4）排除故障后，閉合開關，移動滑片，發現電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，應將滑動變阻器的滑片向 　　端移動（選填“”或“” ；
（5）通過小燈泡的電流隨它兩端電壓變化的關系如圖丙所示。分析圖象可知：該小燈泡正常發光時額定功率為 　　。
【答案】（1）；（2）見解析；（3）燈泡短路；（4）；（5）0.5。
【分析】（1）根據歐姆定律計算燈泡的額定電流，根據串聯電路電壓規律計算燈泡正常發光時滑動變阻器兩端的電壓，根據串聯電路電流特點結合歐姆定律計算滑動變阻器接入電路的阻值；
（2）滑片右移燈泡變亮，所以滑動變阻器選擇右下接線柱接入電路，根據燈泡額定電流確定電流表量程，把電流表串聯在電路中；
（3）燈泡不亮，電流表有示數，電壓表無示數，說明電壓表與導線并聯接入電路；
（4）根據電壓表量程，讀出電壓表示數，要測量燈泡額定功率，電壓表示數要變大，根據串聯電路電壓規律、串聯分壓原理可知滑動變阻器兩端電壓變小，滑動變阻器電阻變小；
（5）根據圖丙，讀出額定電壓下的額定電流，由計算燈泡額定功率。
【解答】解：（1）根據燈泡額定電壓、電阻約、電源電壓，則燈泡的額定電流，
串聯電路總電壓等于各部分電壓之和，則燈泡正常發光時，滑動變阻器兩端的電壓，
串聯電路各處的相等，由歐姆定律可得此時滑動變阻器接入電路的阻值，所以滑動變阻器電阻最大阻值應該大于，則應該選擇“”，故選；
（2）滑片右移燈泡變亮，所以滑動變阻器選擇右下接線柱接入電路，燈泡額定電流大約，電流表選擇量程，串聯在電路中，如圖所示：
（3）燈泡不亮，電流表有示數，電壓表無示數，說明電壓表與導線并聯接入電路，則可能與電壓表并聯的燈泡短路；
（4）根據電壓表量程，分度值，則電壓表示數為，要測量燈泡額定功率，電壓表示數應變大到，根據串聯電路電壓規律可知需減小滑動變阻器兩端電壓，根據串聯分壓原理可知滑動變阻器接入電路的電阻應電阻變小，所以滑片應向端移動；
（5）根據圖丙，當電壓為額定電壓時，電流，燈泡的額定功率。
故答案為：（1）；（2）見解析；（3）燈泡短路；（4）；（5）0.5。
3．（2023 寬甸縣模擬）實驗室購買了一批小燈泡，同學們發現其中有一只小燈泡上標有“”字樣，小明想知道其額定功率。老師告訴他燈泡的電阻約，并給他準備了如下器材：電流表、電壓表、滑動變阻器 “”、滑動變阻器 “”、電源（電壓恒為、開關、導線若干。
（1）按如圖甲的電路圖連接實物，為了防止小燈泡被燒壞，應選用滑動變阻器 　　（選填“”或“” 連入電路，電壓表的量程選擇 　　（選填“”或“” 。
（2）將滑動變阻器的滑片移到最 　　（選填“左”或“右” 端，閉合開關，移動滑動變阻器的滑片，使燈泡兩端電壓逐漸增大到，并讀出對應的電流值，繪制出了如圖乙所示的曲線。由圖乙可知小燈泡的額定功率為 　　，通過小燈泡的電流與它兩端的電壓并不成正比，其原因是 　　。
（3）小強也想測燈泡的額定功率，老師給他一個額定電流為的小燈泡和一個阻值為的定值電阻，電源電壓未知。小強設計的電路圖如圖丙所示，請將以下實驗步驟補充完整。
①閉合開關、，調節滑動變阻器的滑片，使電流表的示數為 　　；
②保持滑片的位置不變，斷開開關，閉合開關，電流表示數為；將滑動變阻器的滑片移到最左端，電流表的示數為，則電源電壓為 　　；
③小燈泡的額定功率：　　。
【答案】（1）；；（2）右；0.625；燈泡的電阻是變化的；（3）①0.3；②6；③0.9。
【分析】（1）圖甲中燈泡和滑動變阻器串聯接入電路，電源電壓恒為，小燈泡的額定電壓為，燈絲電阻的最小值約為，根據串聯電路的電壓規律結合串聯分壓原理可知，代入數據解方程可得燈泡正常發光時變阻器接入電路的阻值，據此選擇滑動變阻器的規格；
電壓表與燈泡并聯接入電路，根據燈泡的額定電壓選擇電壓表的量程；
（2）閉合開關前，應將滑動變阻器的滑片移到阻值最大處；由圖乙可知燈泡正常發光時的電流，根據計算小燈泡的額定功率；
燈泡的電阻隨溫度的升高而增大，燈泡的電阻是變化的；
（3）①閉合開關、，燈泡和滑動變阻器串聯接入電路，電流表測通過電路的電流，調節滑動變阻器的滑片，使電流表的示數為，此時燈泡正常發光；
②保持滑片的位置不變，斷開開關，閉合開關，定值電阻和滑動變阻器串聯接入電路，電流表示數為；
將滑動變阻器的滑片移到最左端，此時電路為定值電阻的簡單電路，電流表的示數為，根據計算電源電壓和滑片位置不變時定值電阻兩端的電壓，再根據串聯電路的電壓規律結合歐姆定律計算此時滑動變阻器接入電路的阻值；
根據計算燈泡正常發光時滑動變阻器兩端的電壓，再根據串聯電路電壓規律計算燈泡正常發光時燈泡兩端的電壓；
③根據計算小燈泡的額定功率。
【解答】解：（1）圖甲中燈泡和滑動變阻器串聯接入電路，電源電壓恒為，小燈泡的額定電壓為，燈絲電阻的最小值約為，
串聯電路總電壓等于各部分電壓之和，根據串聯分壓原理可知，代入數據可得，解得，所以為了防止小燈泡被燒壞，應選用滑動變阻器連入電路；
燈泡的額定電壓為，電壓表與燈泡并聯接入電路，所以電壓表的量程應選擇；
（2）為保護電路，閉合開關前，應將滑動變阻器的滑片移到阻值最大處，由圖甲可知應將滑片移到最右端；
由圖乙可知燈泡正常發光時的電流為，則小燈泡的額定功率為；
由圖乙可知通過小燈泡的電流與它兩端的電壓并不成正比，其原因是燈泡的電阻隨溫度的升高而增大，即燈泡的電阻是變化的；
（3）用圖丙所示電路測量額定電流為的小燈泡的額定功率，步驟如下：
①閉合開關、，燈泡和滑動變阻器串聯接入電路，電流表測電路中的電流，調節滑動變阻器的滑片，使電流表的示數為，此時燈泡正常發光（如下面圖；
②保持滑片的位置不變，斷開開關，閉合開關，此時定值電阻和滑動變阻器串聯接入電路，電流表示數為（如下面圖；
將滑動變阻器的滑片移到最左端，此時電路為定值電阻的簡單電路（如下面圖，電流表的示數為，則電源電壓為；
圖2中定值電阻兩端的電壓：，
此時滑動變阻器接入電路的阻值：，
圖1和圖2中變阻器接入電路的阻值相同，則燈泡正常發光時變阻器兩端的電壓：，
則燈泡正常發光時燈泡兩端的電壓：，
③小燈泡的額定功率：。
故答案為：（1）；；（2）右；0.625；燈泡的電阻是變化的；（3）①0.3；②6；③0.9。

展開更多......

收起↑
