專題28生活用電
一、家庭電路的組成：
家庭電路由進戶線、電能表、閘刀開關、保險絲、開關、電燈、插座、導線等組成。
二、家庭電路中各部分電路及作用：
1．進戶線：進戶線有兩條，一條是端線，也叫火線，一條是零線。火線與零線之間的電壓是220 V。火線與地面間的電壓為220 V。正常情況下，零線之間和地線之間的電壓為0 V。
2．電能表：電能表安裝在家庭電路的干路上，這樣才能測出全部家用電器消耗的電能。
3．閘刀開關：閘刀開關安裝在家庭電路的干路上，控制整個電路的通斷。
4．保險絲：電路符號：
材料：保險絲是由電阻率大、熔點低的鉛銻合金制成的。（原因：保險絲電阻較大，使得電能轉化為熱的功率比較大，保險絲溫度易升高，達到熔點后就自動熔斷。）現在居民樓一般選擇空氣開關代替保險絲。
電能表、閘刀開關和保險絲是按照順序依次連接在家庭電路干路上的。
5．插座
種類：常見的插座有二孔插座和三孔插座。
安裝：把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把用電器的金屬外殼與大地連接起來，防止了外殼帶電引起的觸電事故。（萬一用電器的外殼和電源火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。）
6．用電器（電燈）和開關：
家庭電路中各用電器是并聯的。開關和用電器串聯，開關必須串聯在火線中。與燈泡的燈座螺絲口相接的必須是零線。
7．測電筆：用測電筆可以辨別火線和零線。使用時筆尖接觸被測的導線，手必須接觸筆尾的金屬體。用測電筆測火線時氖管會發光；測零線時不會發光。

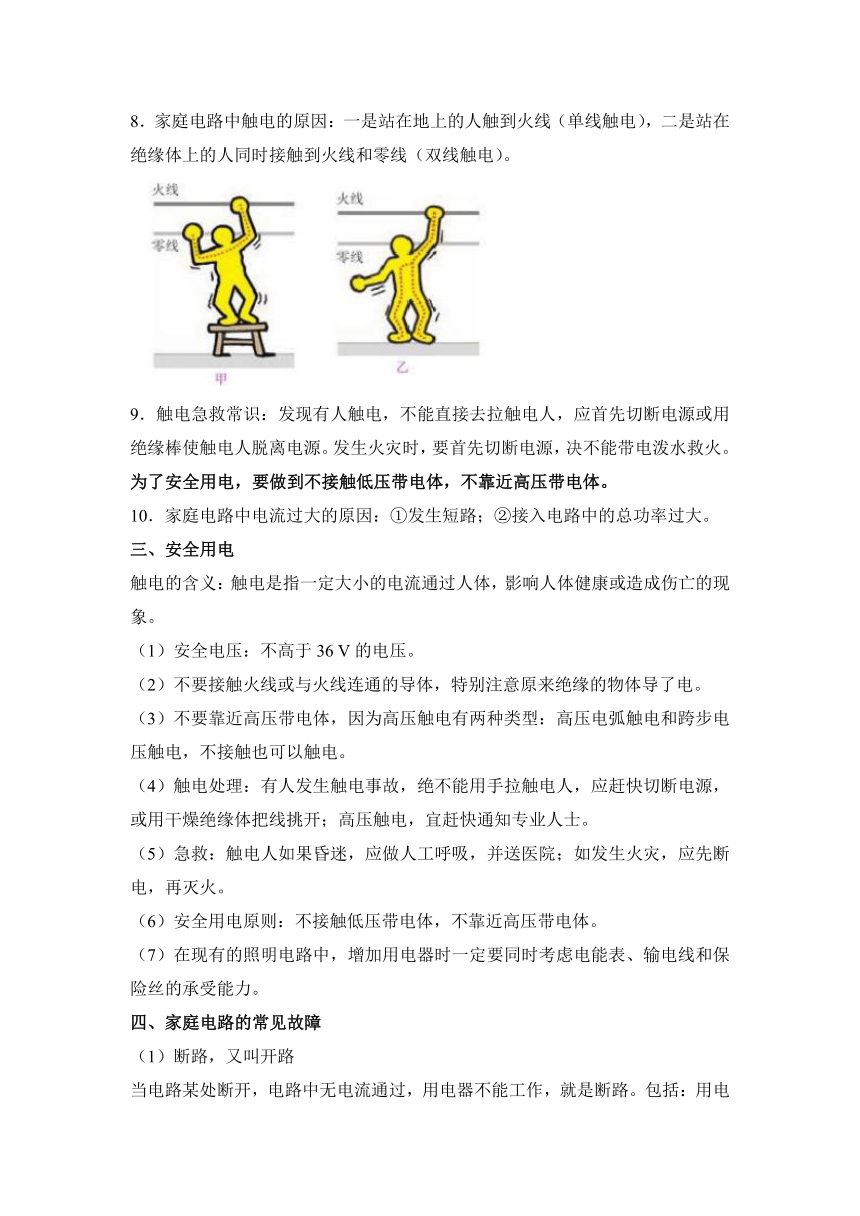

8．家庭電路中觸電的原因：一是站在地上的人觸到火線（單線觸電），二是站在絕緣體上的人同時接觸到火線和零線（雙線觸電）。
9．觸電急救常識：發現有人觸電，不能直接去拉觸電人，應首先切斷電源或用絕緣棒使觸電人脫離電源。發生火災時，要首先切斷電源，決不能帶電潑水救火。為了安全用電，要做到不接觸低壓帶電體，不靠近高壓帶電體。
10．家庭電路中電流過大的原因：①發生短路；②接入電路中的總功率過大。
三、安全用電
觸電的含義：觸電是指一定大小的電流通過人體，影響人體健康或造成傷亡的現象。
（1）安全電壓：不高于36 V的電壓。
（2）不要接觸火線或與火線連通的導體，特別注意原來絕緣的物體導了電。
（3）不要靠近高壓帶電體，因為高壓觸電有兩種類型：高壓電弧觸電和跨步電壓觸電，不接觸也可以觸電。
（4）觸電處理：有人發生觸電事故，絕不能用手拉觸電人，應趕快切斷電源，或用干燥絕緣體把線挑開；高壓觸電，宜趕快通知專業人士。
（5）急救：觸電人如果昏迷，應做人工呼吸，并送醫院；如發生火災，應先斷電，再滅火。
（6）安全用電原則：不接觸低壓帶電體，不靠近高壓帶電體。
（7）在現有的照明電路中，增加用電器時一定要同時考慮電能表、輸電線和保險絲的承受能力。
四、家庭電路的常見故障
（1）斷路，又叫開路
當電路某處斷開，電路中無電流通過，用電器不能工作，就是斷路。包括：用電器內部斷路、火線斷路、零線斷路。造成斷路的主要原因：電線斷開、線頭脫落、接觸不良、用電器燒壞等等。
（2）短路
電流沒有經過用電器而直接構成通路就是短路。包括：用電器外導線的短路和用電器內部的短路。造成短路的主要原因：火線和零線用導線直接連接。
（3）過載
當同時使用的用電器過多，用電器的總功率過大，使電路中的電流過大，超過電路允許通過的電流，致使保險絲熔斷或燒壞電能表或造成用電器兩端電壓低于額定電壓而不能正常工作。
（4）漏電
用電器由于長期使用或接線不當，造成火線和其他不能帶電的導體直接或間接接觸，就是漏電，容易造成觸電事故。如果導線外層或用電器絕緣性能下降，則有電流不經用電器而直接漏入地下，漏電會造成用電器實際功率下降，也能造成人體觸電，使用漏電保護器能預防漏電的發生。
觸電與觸電急救知識 家庭電路觸電原因引起家庭電路觸電原因：絕緣皮破損或老化、用濕抹布擦燈泡、濕手扳開關等。都是人體直接或間接跟火線聯通并與大地或零線形成回路造成觸電形式家庭電路觸電單線觸電站在地上的人接觸到火線雙線觸電人站在絕緣體上，雙手同時接觸到火線和零線高壓觸電高壓電弧 觸電當人體靠近高壓帶電體到一定距離，高壓帶電體和人體間發生放點現象跨步電壓 觸電高壓輸電線落在地上，地面與電線端頭距離不同的各點存在電壓，當人走近斷頭時，兩腳位于離斷頭遠近不同的位置上，從而兩腳間有了電壓觸電事故急救處理 原則切斷電源，注意自身安全具體 做法1.切斷電源、或用絕緣棒將電線挑開，盡快使觸電者脫離電源。2.盡力搶救。3.發生電火災時，務必切斷電源后，再救火。在救護過程中，必須自已自身安全，防止自己也觸電
考點1 家庭電路

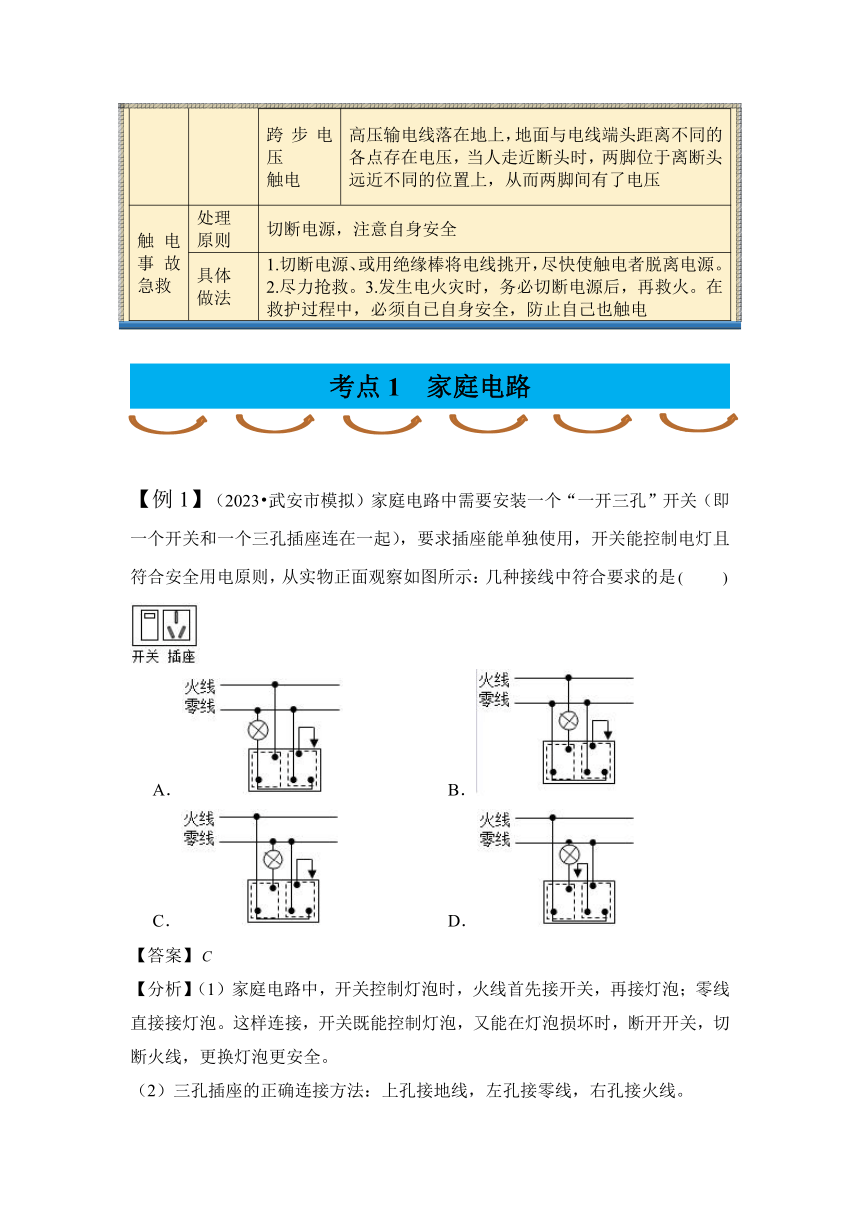

【例1】（2023 武安市模擬）家庭電路中需要安裝一個“一開三孔”開關（即一個開關和一個三孔插座連在一起），要求插座能單獨使用，開關能控制電燈且符合安全用電原則，從實物正面觀察如圖所示：幾種接線中符合要求的是　　
A． B．
C． D．
【答案】
【分析】（1）家庭電路中，開關控制燈泡時，火線首先接開關，再接燈泡；零線直接接燈泡。這樣連接，開關既能控制燈泡，又能在燈泡損壞時，斷開開關，切斷火線，更換燈泡更安全。
（2）三孔插座的正確連接方法：上孔接地線，左孔接零線，右孔接火線。
【解答】解：
、火線先接開關，再接燈泡，零線直接接燈泡，三孔插座中，上孔接地，左孔接零線，右孔經開關接火線，但插座不能單獨使用。此方法錯誤；
、燈泡直接接在火線上，開關控制零線，燈泡開關接法不正確，三孔插座火線接法錯誤。此方法錯誤；
、火線先接開關，再接燈泡，零線直接接燈泡，燈泡開關接法正確。三孔插座中，上孔接地，左孔接零線，右孔接火線，插座能單獨使用。此方法正確；
、火線先接開關，再接燈泡，零線直接接燈泡，燈泡開關接法正確。三孔插座中，左孔接地，上孔接零線，右孔接火線，三孔插座地線、零線接法錯誤。此方法錯誤。
故選：。
1．（2023 南充）如圖為某同學設計的部分家庭電路示意圖，其中電器元件連接不正確的是　　
A．帶開關的燈泡 B．雙孔插座 C．空氣開關 D．三孔插座
【答案】
【分析】（1）空氣開關相當于保險絲，應串聯在干路中，
（2）火線首先進入開關，然后進入燈泡頂端的金屬點；零線直接進入螺旋套。火線接在燈泡的頂端，在更換燈泡時，斷開開關，切斷火線，更安全；
（3）兩孔插座與其他用電器并聯；
（4）三孔插座與其他用電器并聯，“左零右火上地線”。
【解答】解：、開關應接在火線上，當開關斷開時，能切斷火線；若開關接在零線上，開關斷開時，燈泡連接著火線，不安全；由圖可知，電路中明顯的錯誤是開關接在零線上了、燈泡接在火線上了，即開關和燈泡的連接錯誤，故錯誤；
、由圖知，兩孔插座與其他用電器并聯，接線是“左零右火”，連接正確，故正確；
、空氣開關相當于保險絲，應串聯在干路中，連接正確，故正確；
、三孔插座與其他用電器并聯，接線是“左零右火上地線”，連接正確，故正確。
故選：。
2．（2023 咸寧模擬）如圖所示的是某同學家常用的一個插線板。他在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。如圖中，插線板電路連接符合上述現象及安全用電要求的是　　
A． B．
C． D．
【答案】
【分析】干路開關控制所有的用電器。并聯電路各用電器之間互不影響，串聯電路的用電器互相影響。
【解答】解：插線板上的指示燈在開關閉合時會發光，插孔正常通電，說明開關同時控制燈泡和插座，燈泡和插座之間可能是串聯，也可能是并聯，如果兩者并聯，開關應該在干路上；如果指示燈損壞，開關閉合時插孔也能正常通電，說明燈泡和插座之間是并聯的，開關接在燈泡、插座和火線之間控制火線使用更安全。如圖所示：
故選：。
3．（2023 鄧州市一模）如圖是小明設計的家庭電路，電燈開關已斷開。下列說法中正確的是　　
A．燈泡和開關的接法是錯誤的
B．導線與大地之間的電壓為
C．電冰箱的插頭插入三孔插座時，能使電冰箱的金屬外殼接地
D．試電筆插入兩孔插座的左孔，氖管發光
【答案】
【分析】（1）開關控制燈泡時，開關要接在燈泡和火線之間；
（2）火線和零線之間的電壓為，零線和大地之間的電壓為0；
（3）有金屬外殼的家用電器使用的三孔插座，三孔插座的正確接觸是“左零右火上接地”；
（4）試電筆接觸火線時，氖管會發光。
【解答】解：、由圖可知，開關接到了零線和燈泡之間，開關要接在燈泡和火線之間，則燈泡和開關的接法是錯誤的，故正確；
、由圖可知，是火線，是零線，火線和零線之間的電壓為，零線和大地之間的電壓為0，導線與大地之間的電壓為0，故錯誤；
、有金屬外殼的家用電器使用的三孔插座，避免金屬外殼帶電接觸后發生觸電事故，三孔插座的正確接觸是“左零右火上接地”，圖中三孔插座接法錯誤，故錯誤；
、兩孔插座的左孔是零線，所以試電筆插入兩孔插座的左孔氖管不發光，故錯誤。
故選：。
考點2 家庭電路的故障分析
【例2】（2023 天元區三模）如圖所示為家庭電路的一部分。下列說法正確的是　　
A．電冰箱連入三孔插座后，電燈與電冰箱串聯
B．閉合開關時，電燈不亮，保險絲未燒斷，可能是電燈短路
C．若保險絲燒斷，將標有“”的燈泡接在保險絲處時正常發光，則說明電路存在短路
D．使用試電筆測試圖中點，氖管不會發光
【答案】
【分析】（1）家用電器是并聯的；
（2）燈不發光的原因，一是電路開路，二是燈被短路，三是燈的實際功率太小；
（3）短路現象就是零線和火線直接接通，會造成干路中的電流過大，保險絲會熔斷；
（4）測電筆是辨別火線和零線的儀器，當測電筆的筆尖接觸零線和地線時，氖管不會發光。
【解答】解：、電冰箱接入三孔插座后，電燈與電冰箱互不影響，能獨立工作，是并聯的，故錯誤；
、若閉合開關時，電燈不亮，保險絲未燒斷，可能是電燈斷路；若電燈短路，會造成干路中的電流過大，保險絲會熔斷，故錯誤；
、若保險絲燒斷，將標有“”的電燈接在保險絲處時正常發光，說明電燈之外是通路，有電流通過，即電路存在短路現象，故正確；
、點在火線上，則用試電筆接觸點氖管會發光，故錯誤。
故選：。
1．（2022秋 鄒城市期末）在一本用電常識的書中，列出了使用白熾電燈的常見故障與檢修，其中一項故障現象如下：
故障現象 可能原因 檢修方法
燈不亮 燈泡燈絲斷了 換新燈泡
燈頭內的接線斷了 連接好
燈頭、開關等處的接線松了 檢查加固
從電路的組成來看，上述故障現象可以概括成一個原因　　
A．短路 B．通路 C．開路 D．以上都不對
【答案】
【分析】電路的三種狀態：接通的電路叫通路；斷開的電路叫斷路（或開路）；不經過用電器直接構成回路，叫短路。
【解答】解：燈泡的燈絲斷了、燈頭內的電線斷了以及燈頭、開關等處的接線松了，都會造成電路不通，均為斷路（開路）。
故選：。
2．（2023 曲江區校級模擬）如圖是小明家的部分電路，他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，但電燈仍正常發光，拔出電飯煲的插頭，電熱水壺仍不能工作，用試電筆分別測試插座的左、右孔氖管均發光。若電路中只有一處故障，則　　
A．電熱水壺所在電路的、 間斷路
B．電熱水壺所在電路的、 間短路
C．電路的、 間導線斷路
D．燈泡正常發光時，燈泡的兩個接線柱都能使測電筆發光
【答案】
【分析】正在燒水的電熱水壺突然停止工作，但電燈仍正常發光，說明電路存在斷路，根據電路故障現象分析電路故障原因。
【解答】解：正在燒水的電熱水壺突然停止工作，但電燈仍正常發光，由于并聯電路各支路互不影響，這說明電路存在斷路，不是短路，故錯誤；
燈泡正常發光時，燈泡的一個接線柱與火線相連，能使測電筆發光，另一個接線柱與零線相連，不能使測電筆發光，故錯誤；
用試電筆分別測試插座的左、右孔，氖管均發光，說明插座的左右兩孔與火線之間是接通的，即點通過電熱壺與火線相連，所以是、 間導線斷路了，故錯誤，正確；
故選：。
3．（2023 南陵縣模擬）小明家的臺燈電路圖如圖所示。晚上小明學習期間臺燈突然熄滅，于是小明拿來試電筆，閉合開關后，分別在如圖、、、四個位置進行測量，試電筆均能發光。則電路故障可能是　　
A．保險絲燒斷了 B．點與點之間斷路
C．點與點之間斷路 D．點與零線之間斷路
【答案】
【分析】使用測電筆時，用手接觸筆尾的金屬體，筆尖接觸被檢測電線，若測電筆氖管發光，則被檢測的電線是火線，否則為零線；測電筆測試圖中的、、、四點，四點都能使測電筆發光，說明、、、與火線連通的，據此判斷。
【解答】解：臺燈突然熄滅，說明電路斷路。使用試電筆時，用手接觸筆尾的金屬體，筆尖接觸被檢測電線，若測電筆氖管發光，則被檢測的電線是火線，否則為零線；測電筆測試圖中的、、、四點，四點都能使測電筆發光，說明、、、與火線連通的，故保險絲不可能燒斷，所以故障是零線斷路點通過燈泡與火線相連）。故錯誤，正確。
故選：。
考點3 安全用電
【例3】（2023 陜西）下列有關家庭電路和安全用電的說法正確的是　　
A．各用電器并聯接入電路
B．空氣開關“跳閘”，一定是電路發生短路造成的
C．電燈的開關接在零線和燈泡之間
D．帶有金屬外殼的大功率用電器使用兩線插座
【答案】
【分析】、家庭電路中，各用電器是并聯的；
、空氣開關“跳閘”，說明電路的電流過大，據此分析；
、開關要接在火線和用電器之間；
、帶有金屬外殼的大功率用電器使用三孔插座，可以防止因用電器漏電時，導致金屬外殼帶電而發生觸電事故。
【解答】解：、并聯電路各支路可獨立工作互不影響；家庭電路中，各用電器并聯接入電路，故正確；
、空氣開關“跳閘”，可能是電路發生短路造成的，也可能是用電器總功率過大造成的，故錯誤；
、根據安全用電的原則，電燈的開關接在火線和燈泡之間，故錯誤；
、帶有金屬外殼的大功率用電器要使用三孔插座，當三腳插頭插入三孔插座時，則可讓金屬外殼接地，可以防止因用電器漏電，導致金屬外殼帶電而發生觸電事故，故錯誤。
故選：。
1．（2023 青島）“生命寶貴，安全第一”是同學們應具有的安全意識。下列做法不符合安全用電原則的是　　
A．連接家庭電路時，開關接在火線和用電器之間
B．若家用電器著火，先切斷電源，再用滅火器滅火
C．使用試電筆時，手指按住筆尾金屬體
D．更換燈泡時，沒有斷開電源開關
【答案】
【分析】（1）開關控制家用電器時，開關和用電器之間是串聯的，并且接在火線上，斷開開關時，切斷火線，防止發生觸電事故；
（2）若家用電器著火，先切斷電源，再用滅火器滅火；
（3）使用試電筆時，手指按住筆尾金屬體；
（4）更換燈泡時，需斷開電源開關。
【解答】解：、控制家用電器的開關必須接在火線和用電器之間，斷開開關，切斷火線，防止觸電事故，故符合安全用電原則；
、若家用電器著火，先切斷電源，再用滅火器滅火，故符合安全用電原則；
、使用試電筆時，手指按住筆尾金屬體，故符合安全用電原則；
、更換燈泡時，需斷開電源開關，故不符合安全用電原則。
故選：。
2．（2023 鳳慶縣模擬）“珍愛生命，安全用電”是我們必備的用電常識。下列各圖中符合安全用電原則的是　　
A．電水壺接三孔插座 B．濕手按開關
C．電線上晾衣物 D．用手指觸碰插座插孔
【答案】
【分析】（1）家用電器如電冰箱、電冰柜、洗衣機、電水壺、電飯鍋等，應按產品使用要求，裝有接地線的插座；
（2）生活用水屬于導體，有可能使電流通過生活用水傳到人體上，使人體觸電；
（3）插座的兩個插孔分別接觸火線和零線。
【解答】解：
、電水壺的金屬外殼必須接地，應采用三腳插頭及三孔插座，可以防止外殼漏電時發生觸電事故，故符合安全用電原則；
、用濕手觸摸開關時，生活用水屬于導體，有可能使電流通過水傳到人體上，使人體觸電，十分危險，故不符合安全用電原則；
、生活用水是導體，電線上晾衣服，易發生觸電事故，故不符合安全用電原則；
、插座的兩個插孔分別接觸火線和零線，手指觸碰會發生觸電事故，故不符合安全用電原則。
故選：。
3．（2022秋 陽泉期末）“安全用電，珍惜生命”是每個人應有的意識，下列圖中符合安全用電原則的是　　
A．濕手拔插頭
B．可以靠近斷線后落地的高壓線
C．冰箱金屬外殼接地
D．使用絕緣皮破損導線
【答案】
【分析】（1）生活用水是導體，禁止用濕手拔插頭；
（2）如果高壓線掉落在地上，當人經過這個區域時，兩腳之間存在相當高的電壓，稱做“跨步電壓”；
（3）電冰箱必須使用三腳插頭，當三腳插頭插入三孔插座時，電冰箱外殼與大地相連，可以防止因漏電導致金屬外殼帶電而發生觸電事故；
（4）電線絕緣層破損后，繼續使用絕緣皮破損的導線，容易發生觸電事故。
【解答】解：
．生活用水是導體，用濕手拔插頭，可能會因水導電而發生觸電事故，故錯誤；
．如果高壓線掉落在地上，當人經過這個區域時，兩腳之間存在相當高的電壓，稱做“跨步電壓”，所以不可以靠近斷線后落地的高壓線，故錯誤；
．電冰箱必須使用三腳插頭，當三腳插頭插入三孔插座時，電冰箱外殼與大地相連，可以防止因漏電導致金屬外殼帶電而發生觸電事故，故正確；
．電線絕緣層破損后，繼續使用絕緣皮破損的導線，容易發生觸電事故，故錯誤。
故選。
