數據與編碼
比特的概念
進位計數制及進位之間的轉換
計算機內“數”的表示方法
計算機內字符的表示方法

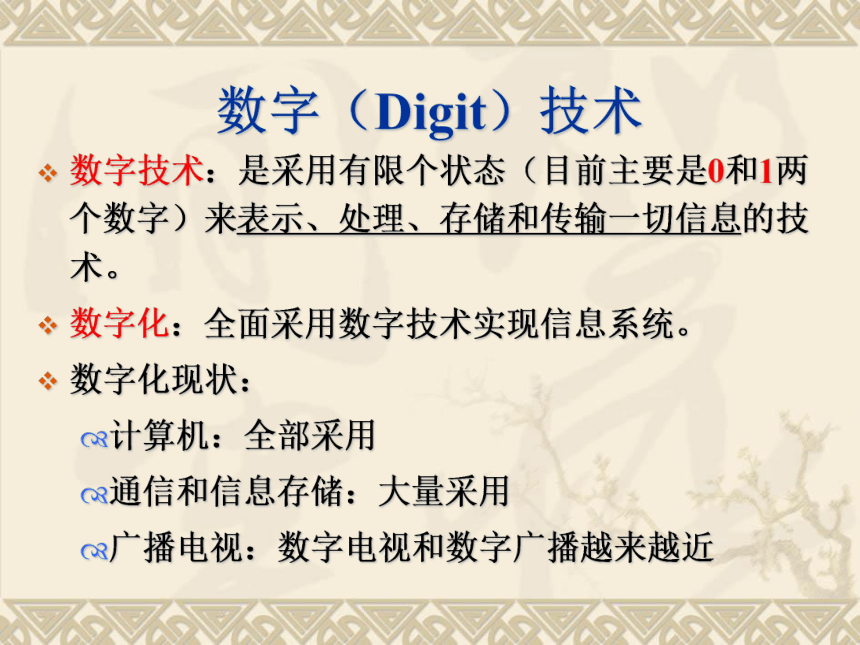

數字（Digit）技術
數字技術：是采用有限個狀態（目前主要是0和1兩個數字）來表示、處理、存儲和傳輸一切信息的技術。
數字化：全面采用數字技術實現信息系統。
數字化現狀：
計算機：全部采用
通信和信息存儲：大量采用
廣播電視：數字電視和數字廣播越來越近

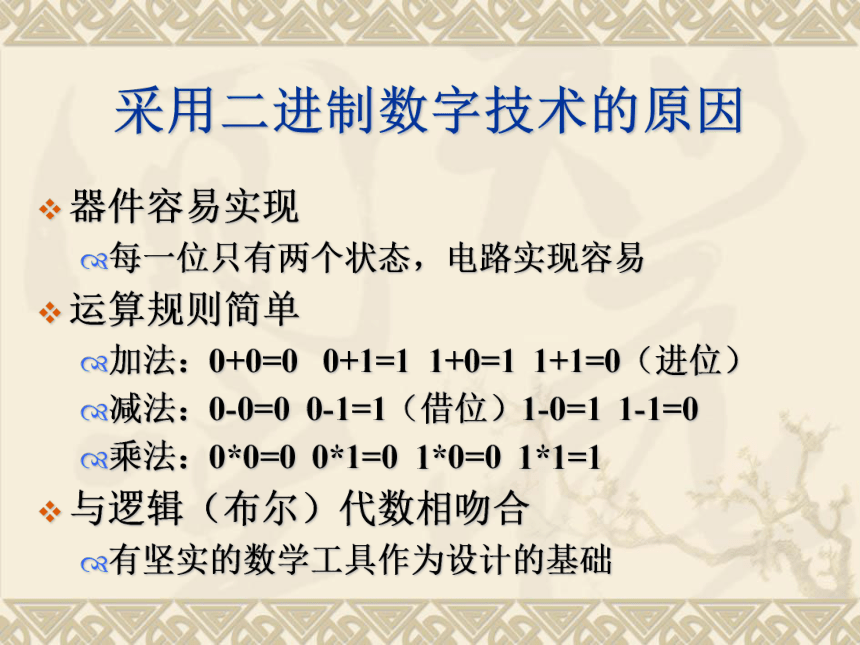

采用二進制數字技術的原因
器件容易實現
每一位只有兩個狀態，電路實現容易
運算規則簡單
加法：0+0=0 0+1=1 1+0=1 1+1=0（進位）
減法：0-0=0 0-1=1（借位）1-0=1 1-1=0
乘法：0*0=0 0*1=0 1*0=0 1*1=1
與邏輯（布爾）代數相吻合
有堅實的數學工具作為設計的基礎
1、比特的概念
比特（binary digit ，bit）
在數字系統中是組成信息的最小單位；
數字技術的處理對象，二進制位，位；
比特只有兩種狀態：數字0或數字1；
計算機中的數、文字、符號、圖像、聲音；等，都表現為比特的不同組合；
一般用小寫的字母“b”表示。
字節Byte
“比特”單位太小，計算機
并不單獨對比特進行處理、存儲或傳輸；
而是采用稍大一些的計量單位——字節（Byte）
1字節 = 8比特
b7 b6 b5 b4 b3 b2 b1 b0
最高位
最低位
1個字節，其中bi為一個比特
2、比特的運算
比特的表示
數字電路中，電位的高低、脈沖的有無——兩個狀態“0”或“1” 。
邏輯思維中，命題的真或假——數字“1”或“0”。
比特的運算
使用的數學工具——邏輯代數（布爾代數）
三種最基本的邏輯運算
邏輯加、邏輯乘、取反
邏輯加運算
邏輯加也稱“或”運算，用符號“OR”、“∨”或“＋”表示。運算規則如下：
0 0 1 1
∨0 ∨1 ∨0 ∨1
0 1 1 1
兩個多位二進制數進行邏輯加運算時，按位獨立進行，相鄰位之間不發生關系。例如：
1 0 1 1 1 1 0 0
∨ 0 0 1 1 0 1 1 0
1 0 1 1 1 1 1 0
邏輯乘運算
邏輯乘也稱“與”運算，用符號“AND”、“∧”或“·”表示。運算規則如下：
0 0 1 1
∧0 ∧1 ∧0 ∧1
0 0 0 1
兩個多位二進制數進行邏輯乘運算時，按位獨立進行，相鄰位之間不發生關系。例如：
1 0 1 1 1 1 0 0
∨ 0 0 1 1 0 1 1 0
0 0 1 1 0 1 0 0

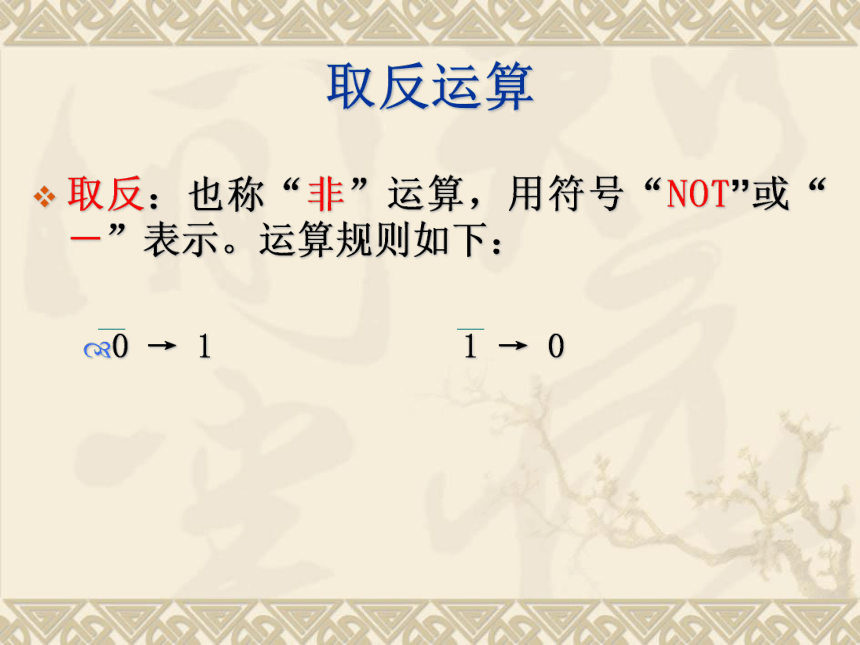

取反運算
取反：也稱“非”運算，用符號“NOT”或“－”表示。運算規則如下：
0 → 1 1 → 0

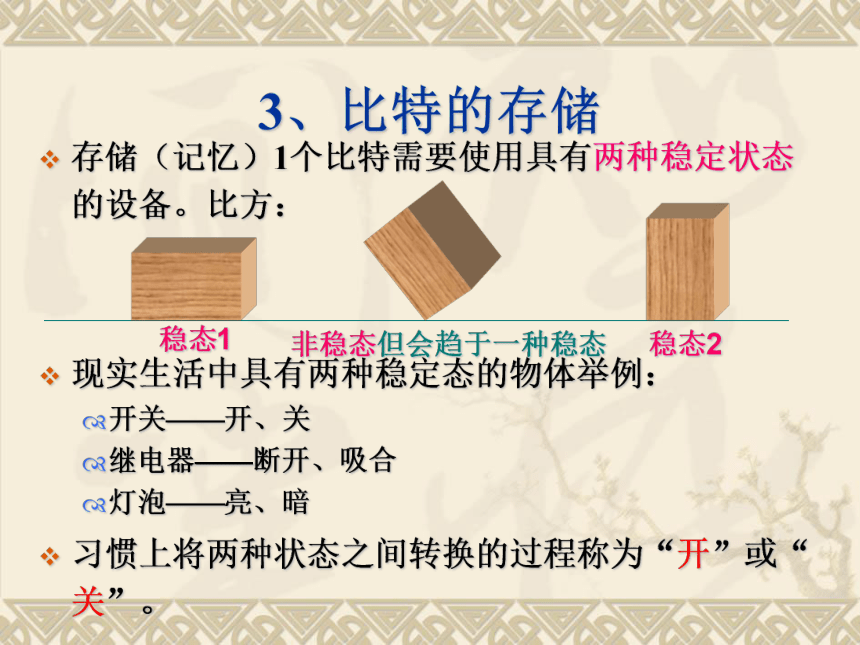

3、比特的存儲
存儲（記憶）1個比特需要使用具有兩種穩定狀態的設備。比方：
現實生活中具有兩種穩定態的物體舉例：
開關——開、關
繼電器——斷開、吸合
燈泡——亮、暗
習慣上將兩種狀態之間轉換的過程稱為“開”或“關”。
穩態1
穩態2
非穩態但會趨于一種穩態

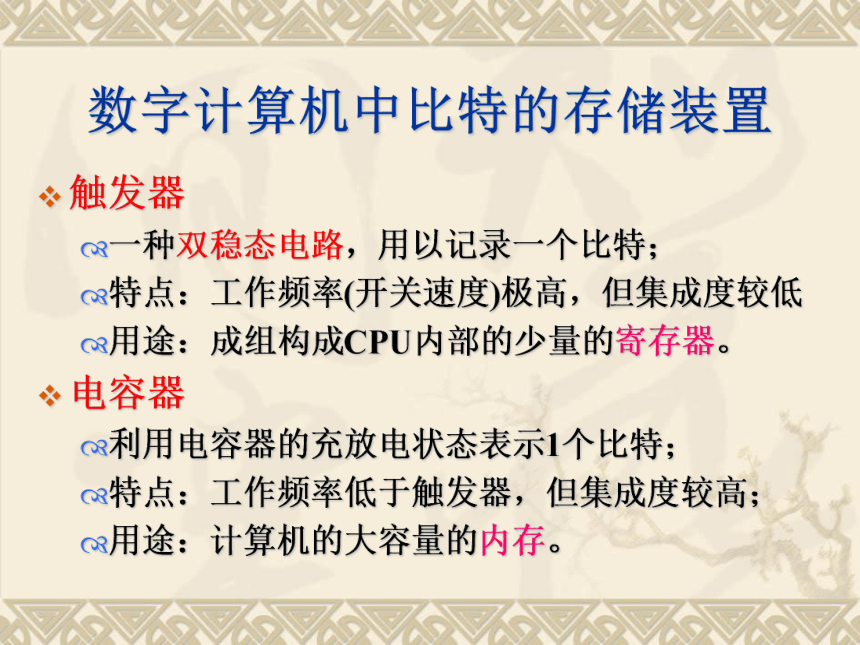

數字計算機中比特的存儲裝置
觸發器
一種雙穩態電路，用以記錄一個比特；
特點：工作頻率(開關速度)極高，但集成度較低
用途：成組構成CPU內部的少量的寄存器。
電容器
利用電容器的充放電狀態表示1個比特；
特點：工作頻率低于觸發器，但集成度較高；
用途：計算機的大容量的內存。
磁盤
利用磁介質表面的磁化狀態表示一個比特。
光盤
利用盤片表面上的微小凹坑表示一個比特。
注意：
寄存器
內存
磁盤
光盤
半導體存儲器
易失性存儲器，斷電以后信息丟失。
非易失性存儲器，可用來長期存儲信息。
4、存儲容量的表示
存儲容量是存儲器的重要指標，
存儲容量的度量通常要比字節大得多，
使用2的冪次作為單位有助于存儲器的設計。
經常使用的單位有：
“千字節”(KB)，1KB = 210字節 = 1024B
“兆字節”(MB)，1MB = 220字節 = 1024KB
“吉字節”(GB)，1GB = 230字節 = 1024MB（千兆）
“太字節”(TB)，1TB = 240字節 = 1024GB（兆兆）
小結
掌握數字化的概念
掌握比特的概念
掌握比特的運算規則
掌握比特的存儲技術
掌握存儲容量的表示
隨堂練習
[填空]數字系統中進行信息處理的最小單位是________。
[填空]在計算機的存儲器中存儲比特時，是以________為基本單位。
[單選]bit的運算有三種，它不包括以下哪一個 。
A.取反 B.與 C.比較 D.邏輯加
比特
字節
C
[單選]以下關于計算機采用二進制的原因的說法中正確的是 。
二進制的靈活性優于十進制
二進制的運算性能優于十進制
二進制的電路實現易于十進制
二進制對人類來說比十進制更自然
[多選]bit的存儲可采用以下 元件。
A.電阻 B.電容 C.電感 D.磁鐵 E.電燈開關
F.觸發器 G.二極管 H.充電電池 I.小水坑
BF
C
[計算]邏輯變量A、B、C。已知A=10010101
B=11010011，若C=A +B，則C= 。
[計算]邏輯變量A、B、C。已知A=00010101
B=11010011,若C=not(AB)，則C= 。
[計算]邏輯變量A、B、C。已知A=00010101
B=not A，若C=11101010，問C=B？ 。
11010111
11101110
不等
6.1.2 進位計數制
十進制數（Decimal）
十進制的基數是“10”，使用十個符號0、1、2、3、4、5、6、7、8、9，逢十進一。例如：
203.49＝2×102+0×101+3×100+4×10-1+9×10-2
一般地說，一個十進制數 KnKn-1 ... K1K0. K-1K-2 ... K-m
所代表的實際數值是：
S＝Kn×10n＋Kn-1×10n-1＋...＋K1×101＋K0 ×100
＋K-1×10-1＋K-2 ×10-2+…＋K-m ×10-m
個
位
十
位
十
分
之
一
位
百
分
之
一
位
第n位的權
第n位的系數
二進制數（Binary）
二進制的基數是“2”，使用兩個符號0和1，逢二進一：
(101.01)2＝1×22＋0×21＋1×20＋0×2-1＋1×2-2
＝(5.25)10
一般地說，一個二進制數
S＝KnKn-1 ... K1K0 . K-1K-2 ... K-m
所代表的實際數值是：
S = Kn×2n ＋ Kn-1×2n-1 ＋ … ＋ K1×21 ＋ K0 ×20
＋ K-1 ×2-1 ＋ K-2 ×2-2＋…＋K-m ×2-m
二進制數的運算
對二進制數也可以進行算術運算
算術運算：
兩個一位數的加法和減法的基本運算規則是：
加法 減法
0 0 1 1 0 0 1 1
＋0 ＋1 ＋0 ＋1 －0 －1 －0 －1
0 1 1 10 0 1 1 0
（向高位進1） （向高位借1）
兩個多位二進制數的加、減法可以從低位到高位按上述規則進行，但必須考慮進位和借位的處理
八進制數（Octonary）
八進制數使用0、1、2、3、4、5、6、7八個符號，逢八進一。
(365.2)8= 3×82＋6×81＋5×80 ＋2×8－1
= (245.25)10
十六進制數（Hexadecimal）
十六進制數使用十六個符號：
0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F，
其中A、B、C、D、E、F分別代表十進制的10、11、12、13、14、15。
逢十六進一
(F5.4)16=15×161＋5×160＋4×16－1
= (245.25)10
為什么要有不同進制？
計算機中只使用二進制
現實中最常用的是十進制
八進制和十六進制是給程序員用的
二進制數太長，書寫、閱讀、記憶均不便；
32位二進制數用十六進制書寫時，只需8位。
八進制和十六進制與二進制之間的轉換直觀、方便。
除二進制外，其他進制的數在輸入進計算機之前全部被轉換成二進制。
6. 1.3 數制之間的轉換
十進制數與二進制數的轉換
（1）二進制數 => 十進制數
位權相加法，計算按權展開式的和
例如：將 11101.1011B 轉換為十進制數。
1×24+1×23+1×22+0×21+1×20
+1×2-1+0×2-2+1×2-3+1×2-4
=16+8+4+0+1+0.5+0+0.125+0.0625=29.6875
（2）十進制整數 => 二進制整數：除２取余
（3）十進制小數 => 二進制小數：乘２取整
例如：將 29.6875 轉換為二進制數。
(1)先轉換整數部分29
29
2
14
2
……1
7
2
……0
3
2
……1
1
2
……1
0
……1
.小數點
離小數點最近的一位
=11101B
（2）再轉換小數部分0.6875
0.6875
× 2
1.3750
× 2
0.375 ……1
0.75 ……0
× 2
1.5
× 2
0.5 ……1
1.0
0.0 ……1
.小數點
離小數點最近的一位
=0.1011B
轉換表
八進制數 二進制數 八進制數 二進制數
0 000 4 100
1 001 5 101
2 010 6 110
3 011 7 111
二進制數轉換為八進制數舉例： 001 101 001 110.110 100B → 1516.64Q
八進制數轉換為二進制數舉例：
2467.32Q → 010 100 110 111.011 010B
八進制數與二進制數的轉換
十六進制數與二進制數的轉換
轉換表
十六進制數 二進制數 十六進制數 二進制數
0 0000 8 1000 1 0001 9 1001 2 0010 A 1010 3 0011 B 1011 4 0100 C 1100
5 0101 D 1101
6 0110 E 1110
7 0111 F 1111
二進制數轉換為十六進制數舉例：
0011 0100 1110.1100 1100B → 34E.CCH
十六進制數轉換為二進制數舉例：
35A2.CFH → 0011 0101 1010 0010.1100 1111B
十進制 二進制 十六進制 八進制
0 0000 0 0
1 0001 1 1
2 0010 2 2
3 0011 3 3
4 0100 4 4
5 0101 5 5
6 0110 6 6
7 0111 7 7
8 1000 8 10
9 1001 9 11
10 1010 A 12
11 1011 B 13
12 1100 C 14
13 1101 D 15
14 1110 E 16
15 1111 F 17
BCD整數
BCD整數（Binary Coded Decimal）稱為“二進制編碼的十進制整數”，使用4個二進位表示1個十進制數字。
例如：
(43)BCD ＝ 0100 0011
(59601)BCD ＝ 0101 1001 0110 0000 0001
小結
進制
二進制、十進制、八進制、十六進制
進制之間的轉換
二-十轉換（系數*權的總合）
十-二轉換（除二取余、乘二取證）
二-八轉換（1個8進制位對應3個二進制位）
二-十六轉換（1個16進制位對應4個二進制位）
其他轉換
BCD數
隨堂練習
[單選]（2000）10化成十六進制數是（ ）
A（7CD）16 B（7D0）16 C（7E0）16 D（7F0）16
[單選]下列數中最大的數是（ ）
A（10011001）2 B（227）8 C（98）16 D（152）10
下列數中最小的數為（ ）
A．（101001）2 B．（52）8
C．（101001）BCD D．（233）16
6. 1.4 二進制數
在計算機內的表示
計算機中的數值信息分類
整數和實數:它們都是用二進制表示的，但表示方法有很大差別。
整數的概念
整數不使用小數點，或者說小數點始終隱含在個位數的右面
整數的分類：
不帶符號的整數(unsigned integer)，一定是正整數
取值范圍： 8位 0～255(28－1)，
16位 0～65535(216－1)，
32位 0～232－1
帶符號的整數(signed integer)，既可表示正整數，又可表示負整數。
無符號整數的表示
采用“自然碼”表示：
取值范圍由位數決定：
8位：
可表示0～255 (28-1)范圍內的所有正整數
16位：
可表示0～65535(216-1)范圍內的所有正整數
n位：
可表示 0～2n-1范圍內的所有正整數。
十進制數 8位無符號整數 0 00000000
1 00000001
2 00000010
3 00000011
4 00000100
5 00000101
252 11111100
253 11111101
254 11111110
255 11111111
···
···
帶符號整數的表示（1）
符號如何表示？
用最高位表示，“0”表示正號(+),“1”表示負號(-)
數值部分如何表示？
(1) 原碼表示：
整數的絕對值以二進制自然碼表示
(2) 補碼表示：
正整數：絕對值以二進制自然碼表示
負整數：絕對值使用補碼表示
帶符號數的表示方法：用1位表示符號，其余用來表示數值部分
···
符號位
數值部分
最低位
最高位
舉例：
[+43]的8位原碼為： 00101011
[- 43]的8位原碼為： 10101011
負數的絕對值如何用補碼表示？
先表示為自然碼
將自然碼的每一位取反碼
在最低位加“1”
例1: [- 43]用8位補碼表示
所以：
[- 43] 的8位補碼為：11010101
例2： [- 64]用8位補碼表示
所以：
[- 64] 的8位補碼為：11000000
43 => 0101011
取反： 1010100
加1： 1010101
64 => 1000000
取反： 0111111
加1： 1000000
“各位取反，末尾加1”
原碼和補碼的特點
原碼表示法
優點：與日常使用的十進制表示方法一致，簡單直觀
缺點：加法與減法運算規則不統一，增加了成本；
兩個機器0：“00000000”、“10000000”，不方便運算
補碼表示法
優點：加法與減法運算規則統一， 沒有“-0”,可表示的數比原碼多一個
缺點：不直觀，人使用不方便
結論：帶符號整數在計算機內不采用“原碼”而采用“補碼”的形式表示！
表數范圍
原碼可表示的整數范圍
8位原碼： - 27+1～27- 1（- 127～127）
16位原碼： - 215+1～215- 1（- 32767～32767）
n 位原碼： - 2n-1+1～2n-1- 1
補碼可表示的整數范圍
8位補碼：- 27～27- 1 （- 128～127 )
n位補碼：- 2n-1～2n-1- 1
- 128表示為 10000000
+127 表示為 01111111
小結：3種整數的比較
8位二進制碼 表示無符號整數時的數值 表示帶符號整數(原碼)時的值 表示帶符號整數(補碼)時的值
0000 0000 0 0 0
0000 0001 1 1 1
…… …… …… ……
0111 1111 127 127 127
1000 0000 128 - 0 - 128
1000 0001 129 - 1 - 127
…… …… …… ……
1111 1111 255 - 127 - 1
計算機中整數有多種，同一個二進制代碼表示不同類型的整數時，其含義（數值）可能不同
一個代碼它到底代表哪種整數（或其它東西），是由指令決定的
隨堂練習
[多選]25的八位原碼表示正確的有 。
A.11001 B.00011001 C.10011001 D.11001000
[多選]以下關于原碼和補碼的描述中正確的是 。
A.補碼的表數范圍和原碼一樣
B.所有的負數補碼都可以將原馬各位取反，末尾加1獲得
C.原碼有兩個機器0
D.用補碼的加減法運算器設計簡單
CD
B
隨堂練習
[計算]56的8位補碼是多少？
[計算]-57和-128的8位補碼是多少？
[計算]已知x的原碼是00101100，求[-x]的補碼。
[計算]已知x的補碼是10000001，求x的原碼。
00111000
11001001，10000000
11010100
11111111
“各位取反，末尾加1”
實數（浮點數）的表示
實數：既有整數部分又有小數部分的數。
任何一個實數總可以表達成一個乘冪和一個純小數之積，例如：
56.725=102×(0.56725)
－0.0034756=10－2×(－0.34756)
指數部分指出實數中小數點的位置，括號里是一個純小數。
二進制數的情況完全類同，例如：
1001.011=2100×(0.1001011)
－0.0010101=2－10×(－0.10101)
浮點表示法：計算機內部表示實數的方法。
實數 = 尾數 * 2指數
實數N可表示為：
N = ±S × 2±P （0 < S < 1)
需要表示一個實數時，只需要表示出它的尾數部分和指數部分即可。其中：
尾數是一個純小數
指數是一個整數，
注意：在這里，指數編碼被稱作階碼。
實數（浮點數）的表示
16位機器數能夠表示的實數的范圍：（溢出 離散）
011111 1111111111—— 011111 0111111111（原碼）
最小值 最大值
–（1–2-9）× 225 -1 ———（1–2-9）× 225 -1
階碼符號位
尾數符號位
階碼值的編碼
尾數值的編碼
15 14 10 9 8 0
實數（浮點數）的表示
浮點數的長度可以是32位、64位或更長。一般說來，位數越多，可表示的數的范圍越大（階碼），精度越高（尾數）
浮點數(實數）分類：
短浮點數、浮點數、長浮點數、高精度浮點數
6. 1.5 常用的信息編碼
——字符（字母、數字和
常用標點符號等）編碼
字符、字符集及其碼表
文字的基本元素是字母和符號，統稱為“字符” (character)，它包括：字母、數字、符號等
字符集：一組特定字符的集合
不同的字符集包含的字符數目與內容不同，如：
中文字符集、西文字符集、日文字符集等
字符的編碼：
字符集中每個字符都使用二進位 表示，稱為該字符的編碼
不同的字符其編碼各不相同
字符集中所有字符的編碼的一覽表，稱為該字符集的碼表
西文字符的編碼——ASCII碼
西文是表音文字(拼音文字)，它由拉丁字母、數字、標點符號以及一些特殊符號所組成
美國標準信息交換碼(American Standard Code for Information Interchange, 簡稱ASCII碼)：
ASCII字符集包含96個可打印字符和32個控制字符
采用7個二進位進行編碼
計算機中使用1個字節存儲1個ASCII 字符
ASCII碼的問題
7位代碼空間太小
表1-6 ASCII碼表
b3b2b1b0
位 b6 b5 b4位 [注：( )內為ASCII碼的十進制數）]
000
(00~15) 001
(16~31) 010
(32~47) 011
(48~63) 100
(64~79) 101
(80~95) 110
(96~111) 111
(112~127)
0000 NUL DLE SP 0 @ P ` p
0001 SOH DC1 ! 1 A Q a q
0010 STX DC2 “ 2 B R b r
0011 ETX DC3 # 3 C S c s
0100 EOT DC4 $ 4 D T d t
0101 ENQ NAK % 5 E U e u
0110 ACK SYN & 6 F V f v
0111 BEL ETB ‘ 7 G W g w
1000 BS CAN ( 8 H X h x
1001 HT EM ) 9 I Y i y
1010 LF SUB * : J Z j z
1011 VT ESC + ; K [ k {
1100 EF FS ， < L \ l |
1101 CR GS - = M ] m }
1110 S0 RS . > N ^ n ~
1111 S1 US / O _ o Del
隨堂練習
在ASCII字符集中，“A”的編碼是多少？
字符“B”和字符“b”的存儲格式是否相同？
“空格”是否不編碼？
“9”>和9的存儲格式相同嗎？
6. 1.6 漢字編碼
輸入碼
機內碼
字形碼
漢字如何編碼？
漢字系統必須包括以下功能模塊：
漢字輸入、漢字存儲、漢字處理、漢字輸出
先對應的漢字編碼有：
輸入碼——用于漢字輸入
機內碼——用于存儲、處理漢字
輸出碼——用于顯示漢字，如宋體、楷體等字形碼
1、漢字的輸入碼
英文字母的輸入方式——鍵盤與字母對應，該方式不適合漢字。
因鍵盤按鍵數有限，漢字必須采用編碼的方式輸入
輸入編碼方法分類
數字編碼——國際碼、電報碼
字形編碼——五筆字形嗎、表形碼
字音編碼——拼音碼
形音結合編碼——快速碼、自然碼
2、漢字的機內碼
以GB2312-80為基礎的機內碼，所有基本圖形和字符編碼為16位（2字節）。
GB2312-80包含：
常用圖形、符號682個
一級漢字：按拼音順序排列，是最常用的漢字
二級漢字：按偏旁部首排列
所有圖形字符排在一張94*94的信息交換編碼表中——區位表
求漢字機內碼的步驟為：區位碼→國際碼→機內碼
一級漢字
（3755個）
二級漢字
（3008個）
（擴充使用）
字母、數字和各種符號
………………
1
94
2
3
位號
…… ……
1
9
16
55
56
87
94
區 號
(按漢語拼音排列)
(按偏旁部首排列)
一、區位碼
根據漢字在表中的位置得到其區位碼，如：
字符“啊”位于第16行1列，其區位碼是16 01，
轉換成二進制為：00010000 00000001B，
用十六進制表示為：1001H
拉丁字母、俄文、日文平假名與片假名、希臘字母、漢語拼音等共682個
共6763個漢字和682個符號，每個漢字或符號都有一個確定位置，該位置的區號和位號就是這個漢字的“區位碼”
二、國際碼
“啊”的國際碼=1001H+2020H=3021H
第
1
字
節
第 2字節
00 7E A1 FE
00
81
A1
FE
GB2312
圖形符號
漢字代碼空間
（6763個漢字）
B0
F7
16位的代碼空間共有216 ＝65536個碼位
國際碼=區位碼+2020H
三、機內碼
在國際碼的基礎上，將每個字節的最高位改為“1”
機內碼=國際碼+8080H
于是，“啊”的機內碼=3021H+8080H=B0A1H
[例1] 已知“大”在區位表中的位置是第20區83位，求“大”在計算機中的存儲格式。
Setp1 區位碼：20 83→00010100 01010011B → 14 53H
Step2 國際碼：1453H+2020H=3473H
Step3 機內碼：3473H+8080H=B4F3H
B4F3H即字符“大”在計算機中的存儲格式
3、漢字的輸出碼——字形碼
字形碼是漢字筆畫構成的圖形編碼
通常用點陣圖形來表示
常用的漢字字模的點陣有：16*16、24*24、32*32、48*48
高點陣顯示漢字時，能顯示漢字的筆鋒。
[例2]一個漢字字庫，存放8000個漢字，每個漢字的點陣為16*16。問該字庫的存儲容量是多大？
解：16*16/8*8000≈256KB
0 1 2 3 4 5 6 7 8 9 A B C D E F 編碼
0 1 1 0300H
1 1 1 0300H
2 1 1 0300H
3 1 1 1 0304H
4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 FFFEH
5 1 1 0300H
6 1 1 0300H
7 1 1 0300H
8 1 1 0300H
9 1 1 1 0380H
A 1 1 1 0640H
B 1 1 1 0C20H
C 1 1 1 1 1830H
D 1 1 1 1018H
E 1 1 1 1 200EH
F 1 1 1 C004H
存放一個16*16的漢字點陣需要的存儲容量：
2*16=32字節
2008-8-26
《大學信息技術教程（第二版）》
*
常用的漢字編碼字符集
國家標準GB2312 √
漢字?jǐn)U充規范 GBK
國家標準GB18030
臺灣地區的標準漢字字符集CNS 11643 (BIG 5，俗稱“大五碼”)
日本工業標準漢字字符集JIS X 0208-90
韓國國家標準漢字字符集KSC 5601-87
小結
掌握ASCII碼的編碼規則
漢字編碼
掌握輸入碼的作用，至少數量掌握一種輸入碼
掌握機內碼的作用，熟練掌握區位碼、國際碼、機內碼的轉換
掌握輸出碼的作用，能夠計算給定漢字字庫的容量
好好學習，天天進步！
隨堂練習
[填空]存放一個ASCII碼字符，需要 字節，存放一個漢字字符需要 字節。ASCII碼的最高位恒為 ，漢字機內碼的最高位恒為 。
漢字在計算機內部是以 編碼形式存放的。
A.表形碼 B.區位碼 C.內碼 D.宋體碼
[判斷]全世界所有地區使用的漢字內碼都是相同的。
1
2
0
1
C
錯
隨堂練習
一個字庫，包含1000個漢字，采用GB2312字符集，每個漢字點陣為32*32。試計算該字庫的存儲容量有多少字節？

展開更多......

收起↑
