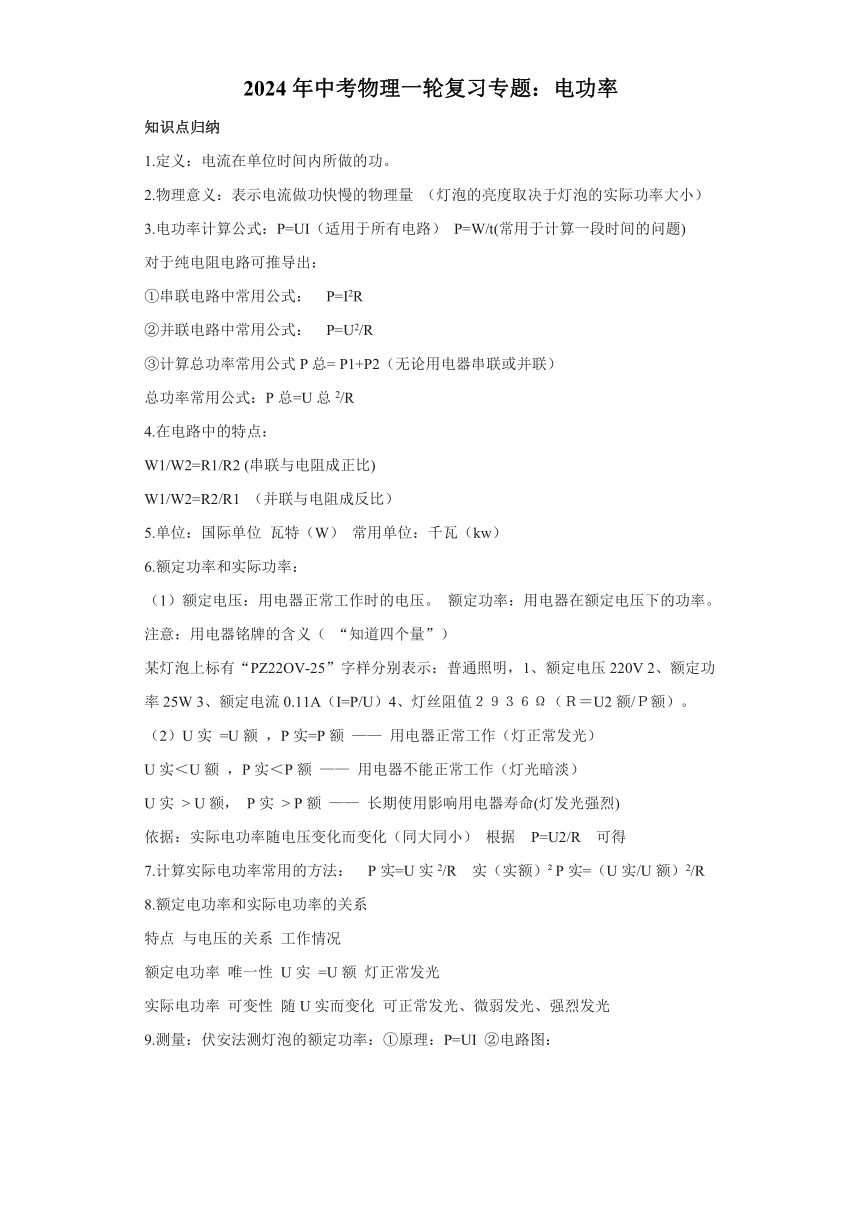

2024年中考物理一輪復習專題：電功率
知識點歸納
1.定義：電流在單位時間內所做的功。
2.物理意義：表示電流做功快慢的物理量 （燈泡的亮度取決于燈泡的實際功率大小）
3.電功率計算公式：P=UI（適用于所有電路） P=W/t(常用于計算一段時間的問題)
對于純電阻電路可推導出：
①串聯電路中常用公式： P=I2R
②并聯電路中常用公式： P=U2/R
③計算總功率常用公式P總= P1+P2（無論用電器串聯或并聯）
總功率常用公式：P總=U總2/R
4.在電路中的特點：
W1/W2=R1/R2 (串聯與電阻成正比)
W1/W2=R2/R1 （并聯與電阻成反比）
5.單位：國際單位 瓦特（W） 常用單位：千瓦（kw）
6.額定功率和實際功率：
（1）額定電壓：用電器正常工作時的電壓。 額定功率：用電器在額定電壓下的功率。 注意：用電器銘牌的含義（ “知道四個量”）
某燈泡上標有“PZ22OV-25”字樣分別表示：普通照明，1、額定電壓220V 2、額定功率25W 3、額定電流0.11A（I=P/U）4、燈絲阻值２９３６Ω（Ｒ＝U2額/Ｐ額）。
（2）U實 =U額 ，P實=P額 —— 用電器正常工作（燈正常發光）
U實＜U額 ，P實＜P額 —— 用電器不能正常工作（燈光暗淡）
U實 > U額， P實 > P額 —— 長期使用影響用電器壽命(燈發光強烈)
依據：實際電功率隨電壓變化而變化（同大同小） 根據 P=U2/R 可得
7.計算實際電功率常用的方法： P實=U實2/R 實（實額） P實=（U實/U額）2/R
8.額定電功率和實際電功率的關系
特點 與電壓的關系 工作情況
額定電功率 唯一性 U實 =U額 燈正常發光
實際電功率 可變性 隨U實而變化 可正常發光、微弱發光、強烈發光
9.測量：伏安法測燈泡的額定功率：①原理：P=UI ②電路圖：

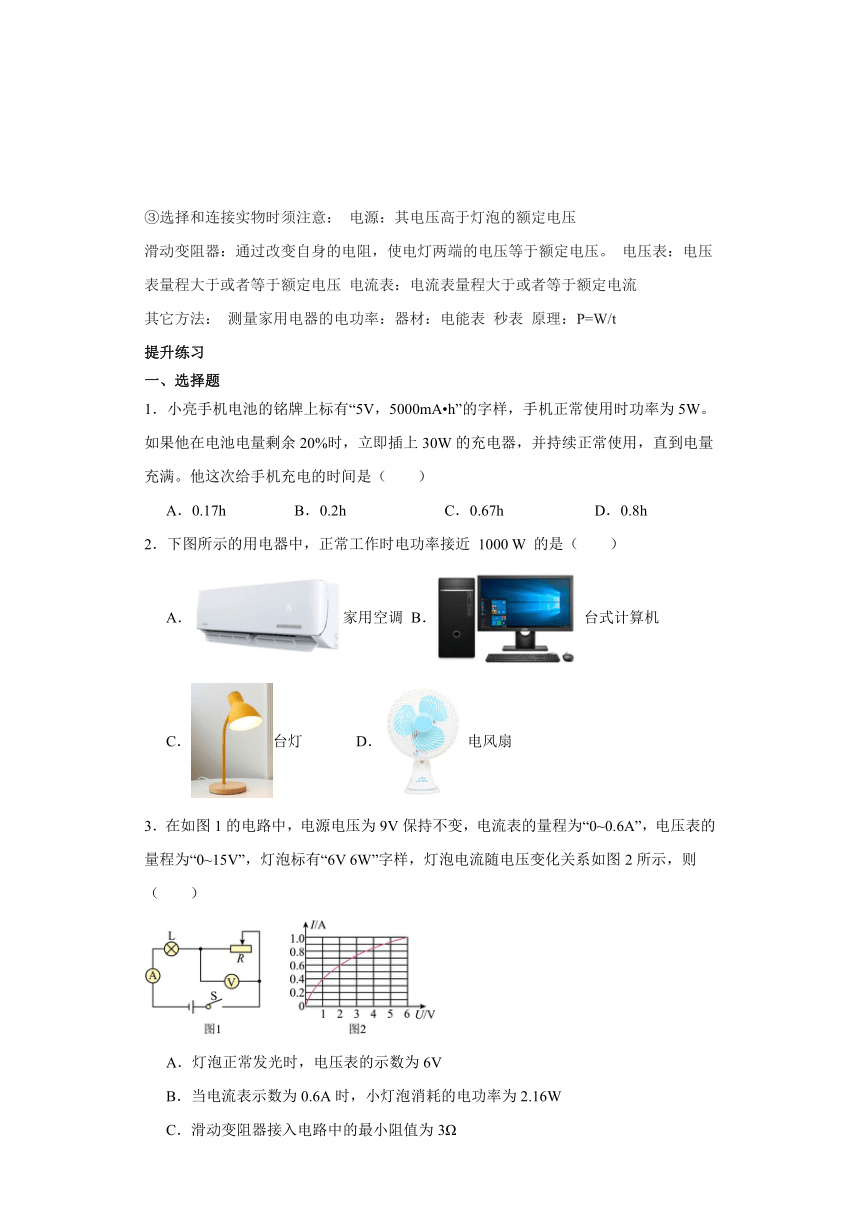

③選擇和連接實物時須注意： 電源：其電壓高于燈泡的額定電壓
滑動變阻器：通過改變自身的電阻，使電燈兩端的電壓等于額定電壓。 電壓表：電壓表量程大于或者等于額定電壓 電流表：電流表量程大于或者等于額定電流
其它方法： 測量家用電器的電功率：器材：電能表 秒表 原理：P=W/t
提升練習
一、選擇題
1．小亮手機電池的銘牌上標有“5V，5000mA h”的字樣，手機正常使用時功率為5W。如果他在電池電量剩余20%時，立即插上30W的充電器，并持續正常使用，直到電量充滿。他這次給手機充電的時間是（　　）
A．0.17h B．0.2h C．0.67h D．0.8h
2．下圖所示的用電器中，正常工作時電功率接近 1000 W 的是（　　）
A．家用空調 B．臺式計算機
C．臺燈 D．電風扇
3．在如圖1的電路中，電源電壓為9V保持不變，電流表的量程為“0~0.6A”，電壓表的量程為“0~15V”，燈泡標有“6V 6W”字樣，燈泡電流隨電壓變化關系如圖2所示，則（　　）
A．燈泡正常發光時，電壓表的示數為6V
B．當電流表示數為0.6A時，小燈泡消耗的電功率為2.16W
C．滑動變阻器接入電路中的最小阻值為3Ω
D．此電路消耗的最大電功率為5.4W

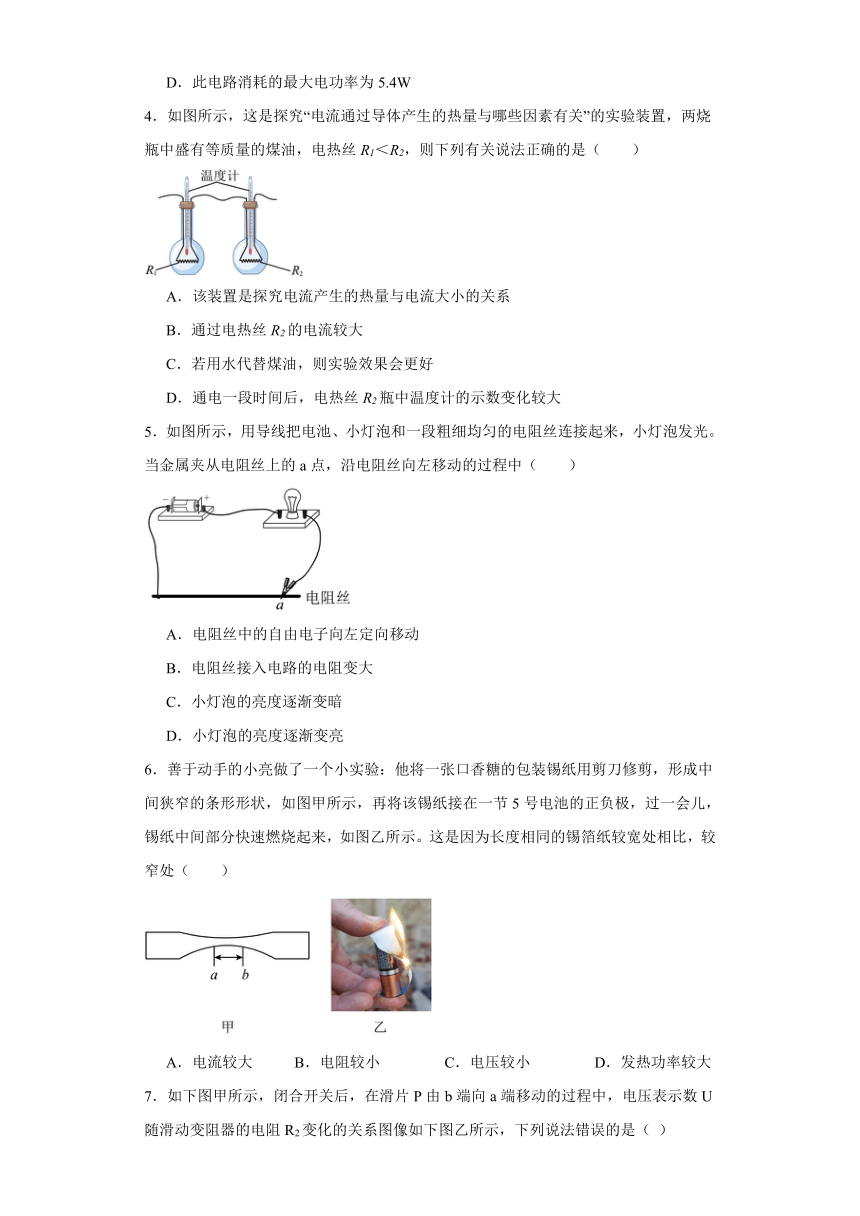

4．如圖所示，這是探究“電流通過導體產生的熱量與哪些因素有關”的實驗裝置，兩燒瓶中盛有等質量的煤油，電熱絲R1＜R2，則下列有關說法正確的是（　　）
A．該裝置是探究電流產生的熱量與電流大小的關系
B．通過電熱絲R2的電流較大
C．若用水代替煤油，則實驗效果會更好
D．通電一段時間后，電熱絲R2瓶中溫度計的示數變化較大
5．如圖所示，用導線把電池、小燈泡和一段粗細均勻的電阻絲連接起來，小燈泡發光。當金屬夾從電阻絲上的a點，沿電阻絲向左移動的過程中（　　）
A．電阻絲中的自由電子向左定向移動
B．電阻絲接入電路的電阻變大
C．小燈泡的亮度逐漸變暗
D．小燈泡的亮度逐漸變亮
6．善于動手的小亮做了一個小實驗：他將一張口香糖的包裝錫紙用剪刀修剪，形成中間狹窄的條形形狀，如圖甲所示，再將該錫紙接在一節5號電池的正負極，過一會兒，錫紙中間部分快速燃燒起來，如圖乙所示。這是因為長度相同的錫箔紙較寬處相比，較窄處（　　）
A．電流較大 B．電阻較小 C．電壓較小 D．發熱功率較大

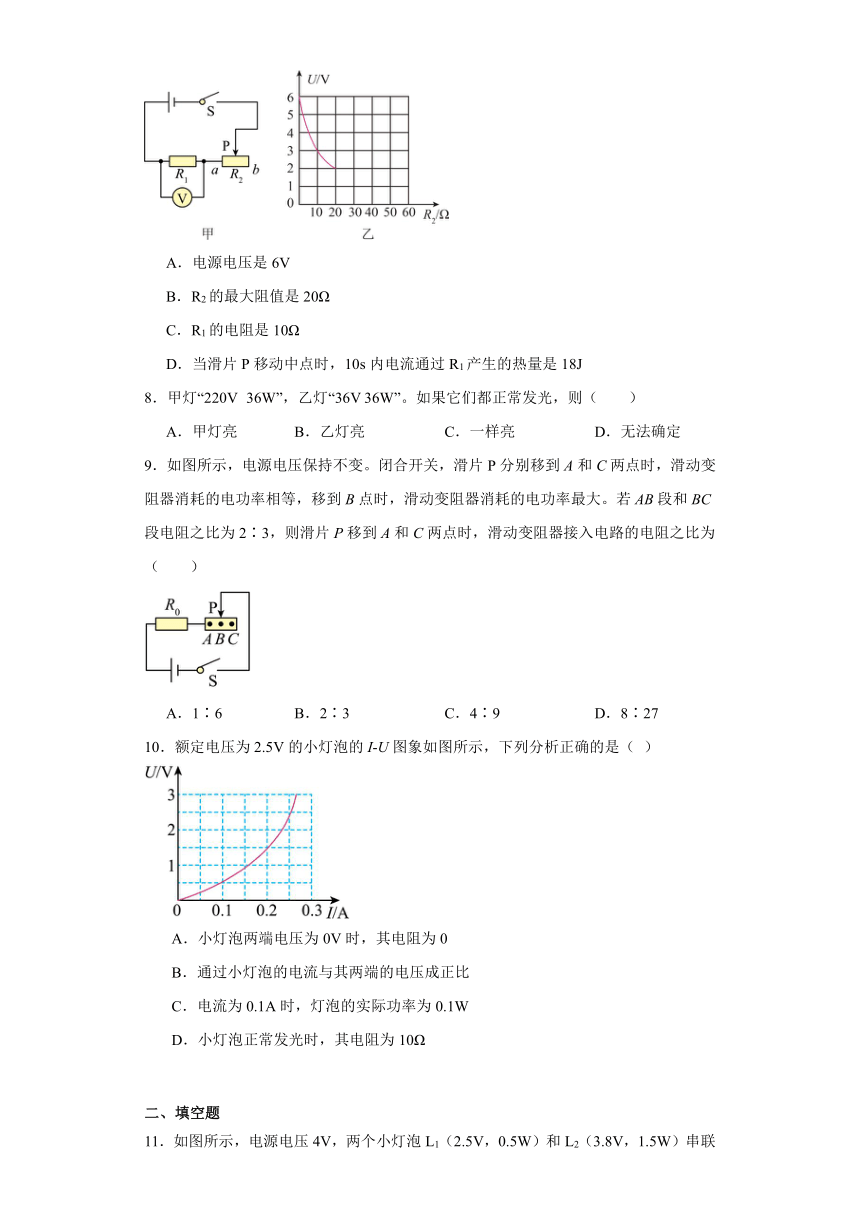

7．如下圖甲所示，閉合開關后，在滑片P由b端向a端移動的過程中，電壓表示數U隨滑動變阻器的電阻R2變化的關系圖像如下圖乙所示，下列說法錯誤的是（ ）

A．電源電壓是6V
B．R2的最大阻值是20Ω
C．R1的電阻是10Ω
D．當滑片P移動中點時，10s內電流通過R1產生的熱量是18J
8．甲燈“220V 36W”，乙燈“36V 36W”。如果它們都正常發光，則（　　）
A．甲燈亮 B．乙燈亮 C．一樣亮 D．無法確定
9．如圖所示，電源電壓保持不變。閉合開關，滑片P分別移到A和C兩點時，滑動變阻器消耗的電功率相等，移到B點時，滑動變阻器消耗的電功率最大。若AB段和BC段電阻之比為2∶3，則滑片P移到A和C兩點時，滑動變阻器接入電路的電阻之比為（　　）
A．1∶6 B．2∶3 C．4∶9 D．8∶27
10．額定電壓為2.5V的小燈泡的I-U圖象如圖所示，下列分析正確的是（ ）
A．小燈泡兩端電壓為0V時，其電阻為0
B．通過小燈泡的電流與其兩端的電壓成正比
C．電流為0.1A時，燈泡的實際功率為0.1W
D．小燈泡正常發光時，其電阻為10Ω
二、填空題

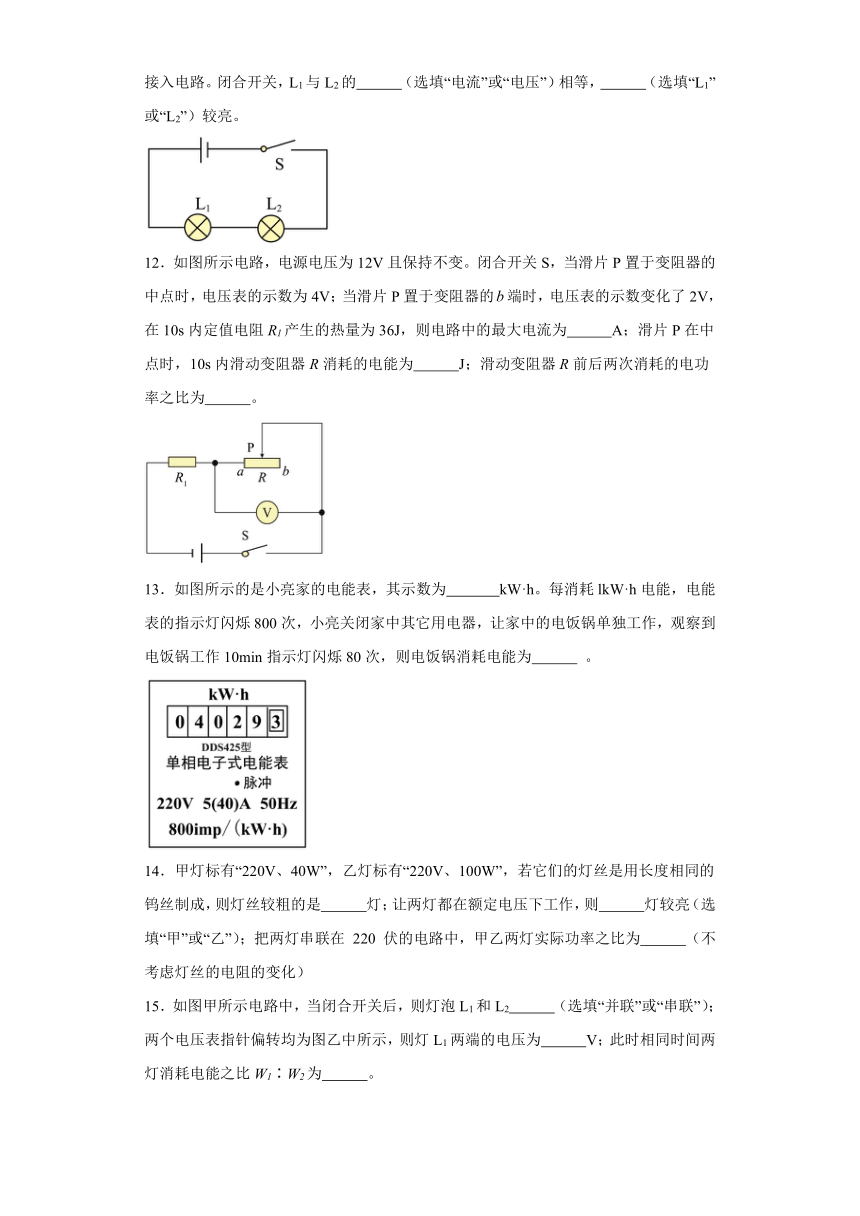

11．如圖所示，電源電壓4V，兩個小燈泡L1（2.5V，0.5W）和L2（3.8V，1.5W）串聯接入電路。閉合開關，L1與L2的 （選填“電流”或“電壓”）相等， （選填“L1”或“L2”）較亮。
12．如圖所示電路，電源電壓為12V且保持不變。閉合開關S，當滑片P置于變阻器的中點時，電壓表的示數為4V；當滑片P置于變阻器的端時，電壓表的示數變化了2V，在10s內定值電阻R1產生的熱量為36J，則電路中的最大電流為 A；滑片P在中點時，10s內滑動變阻器R消耗的電能為 J；滑動變阻器R前后兩次消耗的電功率之比為 。
13．如圖所示的是小亮家的電能表，其示數為 kW·h。每消耗lkW·h電能，電能表的指示燈閃爍800次，小亮關閉家中其它用電器，讓家中的電飯鍋單獨工作，觀察到電飯鍋工作10min指示燈閃爍80次，則電飯鍋消耗電能為 。
14．甲燈標有“220V、40W”，乙燈標有“220V、100W”，若它們的燈絲是用長度相同的鎢絲制成，則燈絲較粗的是 燈；讓兩燈都在額定電壓下工作，則 燈較亮（選填“甲”或“乙”）；把兩燈串聯在 220 伏的電路中，甲乙兩燈實際功率之比為 （不考慮燈絲的電阻的變化）
15．如圖甲所示電路中，當閉合開關后，則燈泡L1和L2 （選填“并聯”或“串聯”）；兩個電壓表指針偏轉均為圖乙中所示，則燈L1兩端的電壓為 V；此時相同時間兩燈消耗電能之比W1∶W2為 。
三、作圖題
16．如圖乙所示，虛線框內有兩個阻值相同的定值電阻R和一個開關S1，當開關S1閉合時，電路的總功率增加到原來的2倍，請畫出一種可能的連接電路圖。
四、實驗題
17．小明在實驗室做了“測量小燈泡在不同電壓下的電功率”這個實驗，實驗中，利用的電源為兩節舊的蓄電池，小燈泡的額定電壓為，滑動變阻器的規格為（10）。
(1)請用筆畫線代替導線將圖甲中的實物電路連接完整 （要求：閉合開關前，滑片向左移動時，燈泡變亮）；
(2)正確連接電路后，閉合開關，發現小燈泡不亮，電流表和電壓表也無示數，小明向老師求助，王老師在不拆開原電路的情況下，借助另一導線就很快找出了故障原因：電流表內部斷路。王老師找出這個故障的相應操作如下：用導線接在 （選填“電壓表”“電流表”“開關”“燈泡”）兩端時，燈泡及其他元件 （選填“能”“不能”）工作；
(3)當電壓表示數達到時，電流表的示數如圖乙，則小燈泡的額定功率為 W；
(4)小明先后測量了小燈泡的實際電壓小于額定電壓時的功率和實際電壓等于額定電壓時的功率，當小明想要繼續測量小燈泡的實際電壓略高于額定電壓時的實際功率時，小明發現無論怎么調節滑動變阻器的滑片都無法使電壓表示數大于，他可以采取的方法是 。解決了問題后，他測出了電壓略大于時的燈泡功率，為了比較燈泡在不同電壓下的功率關系，他 （選填“需要”或“不需要”）重新測量前兩次的實驗數據；
(5)完成實驗后，小明繼續做“探究電流與電阻關系”的實驗，小明所用的四個定值電阻的阻值分別、、、．他將電源電壓換為，其他實驗器材和剛才測量小燈泡電功率時一樣，合理選擇電流表電壓表的量程，把電路中的小燈泡取下，把四個定值電阻分別接人電路中進行探究。如果要保證電路中各元件的安全，且用四個電阻都能順利地完成實驗，則定值電阻兩端的電壓應控制的范圍是 。
18．在測定“小燈泡電功率”的實驗中，小燈泡額定電壓為2.5V、電阻約為10Ω．
(1)連接電路時開關應 ．
(2)小松連接的電路如圖甲所示，在連接電路時其中有一根導線接錯了，請你將這根連接錯誤的導線打上“×”，并用筆畫線正確連接 ．
(3)確認電路連接正確無誤后，小松閉合開關，移動滑片P到某一點時，電壓表示數如圖乙所示，此時小燈泡的電壓為 V，若要測量小燈泡的額定功率，應移動滑動變阻器滑片P使電壓表的示數為 V．
(4)小松移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I－U圖像，根據圖像信息，可計算出小燈泡的額定功率是 W，從圖像中還可以得出：小燈泡的實際功率隨實際電壓的增大而 （選填“增大”、“減小”或“不變”）．
五、計算題
19．用電熱水壺加熱水，其內部電熱絲的阻值為48.4Ω，壺中水的質量為2kg。把它接在220V家庭電路中，將水由20°C加熱到70°C。在此過程中不計熱量損失，求：[水的比熱容為]
(1)水吸收的熱量；
(2)加熱時間。
20．生活中常用的某一款電吹風，其簡化電路如圖所示，其中電動機通電后可以送風，電熱絲通電后可以發熱，主要技術參數如表，通過計算回答：
熱風溫度 50﹣75℃
額定功率 熱風時：1210W
冷風時：110W
額定電壓 220V
質量 0.5kg
（1）電吹風正常工作吹冷風，通過電動機的電流是多少安？
（2）當選擇開關旋至AB處時，電動機和電熱絲并聯，電吹風吹出熱風。電熱絲的電阻R為44Ω。求通過電熱絲的電流是多少安？
（3）電吹風吹熱風時，正常工作5min電流通過電熱絲產生的熱量是多少焦？
參考答案：
1．D
2．A
3．D
4．D
5．D
6．D
7．D
8．C
9．C
10．D
11． 電流 L1
12． 1.2 32
13． 4029.3 0.1kW·h
14． 乙 乙 5：2
15． 串聯 4.8 4∶1
16．或
17． 電流表 能 1.4 換用電壓更大的電源 不需要
18． 斷開 2.2 2.5 0.5 增大
19．(1)；(2)
20．（1）0.5A；（2）5A；（3）3.3×105J
