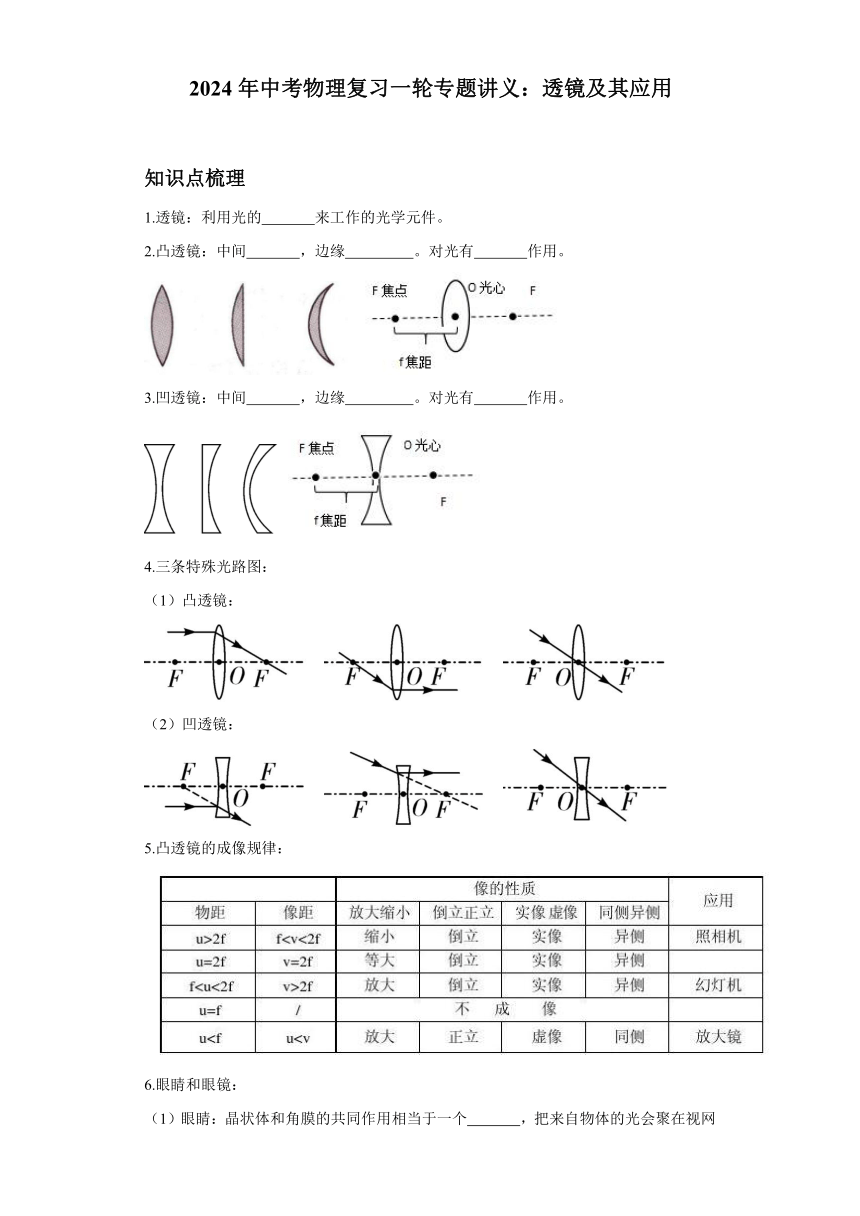

2024年中考物理復習一輪專題講義：透鏡及其應用
知識點梳理
1.透鏡：利用光的 來工作的光學元件。
2.凸透鏡：中間 ，邊緣 。對光有 作用。
3.凹透鏡：中間 ，邊緣 。對光有 作用。
4.三條特殊光路圖：
（1）凸透鏡：
（2）凹透鏡：
5.凸透鏡的成像規律：
6.眼睛和眼鏡：

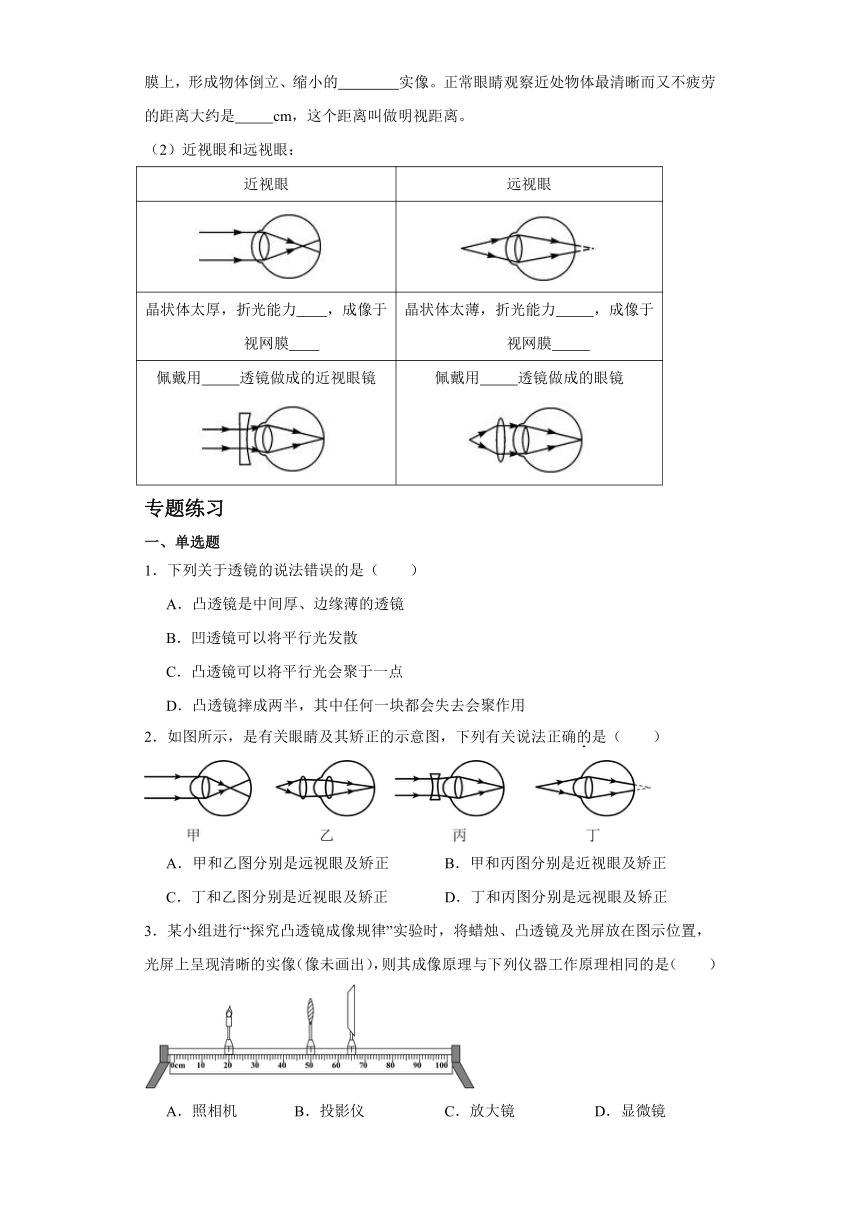

（1）眼睛：晶狀體和角膜的共同作用相當于一個 ，把來自物體的光會聚在視網膜上，形成物體倒立、縮小的 實像。正常眼睛觀察近處物體最清晰而又不疲勞的距離大約是 cm，這個距離叫做明視距離。
（2）近視眼和遠視眼：
近視眼 遠視眼
晶狀體太厚，折光能力 ，成像于視網膜 晶狀體太薄，折光能力 ，成像于視網膜
佩戴用 透鏡做成的近視眼鏡 佩戴用 透鏡做成的眼鏡
專題練習
一、單選題
1．下列關于透鏡的說法錯誤的是（　　）
A．凸透鏡是中間厚、邊緣薄的透鏡
B．凹透鏡可以將平行光發散
C．凸透鏡可以將平行光會聚于一點
D．凸透鏡摔成兩半，其中任何一塊都會失去會聚作用
2．如圖所示，是有關眼睛及其矯正的示意圖，下列有關說法正確的是（　　）
A．甲和乙圖分別是遠視眼及矯正 B．甲和丙圖分別是近視眼及矯正
C．丁和乙圖分別是近視眼及矯正 D．丁和丙圖分別是遠視眼及矯正
3．某小組進行“探究凸透鏡成像規律”實驗時，將蠟燭、凸透鏡及光屏放在圖示位置，光屏上呈現清晰的實像（像未畫出），則其成像原理與下列儀器工作原理相同的是（　　）

A．照相機 B．投影儀 C．放大鏡 D．顯微鏡

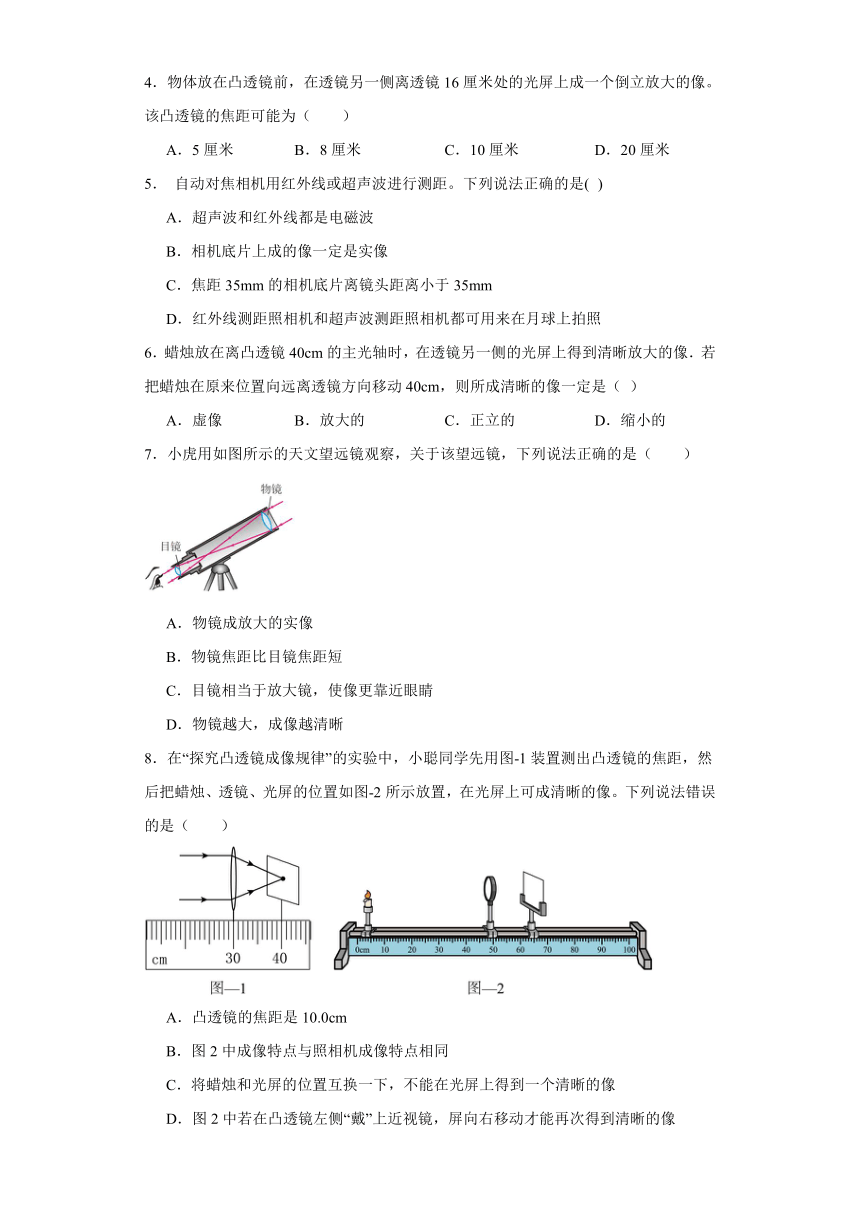

4．物體放在凸透鏡前，在透鏡另一側離透鏡16厘米處的光屏上成一個倒立放大的像。該凸透鏡的焦距可能為（　　）
A．5厘米 B．8厘米 C．10厘米 D．20厘米
5． 自動對焦相機用紅外線或超聲波進行測距。下列說法正確的是( )
A．超聲波和紅外線都是電磁波
B．相機底片上成的像一定是實像
C．焦距35mm的相機底片離鏡頭距離小于35mm
D．紅外線測距照相機和超聲波測距照相機都可用來在月球上拍照
6．蠟燭放在離凸透鏡40cm的主光軸時，在透鏡另一側的光屏上得到清晰放大的像．若把蠟燭在原來位置向遠離透鏡方向移動40cm，則所成清晰的像一定是（ ）
A．虛像 B．放大的 C．正立的 D．縮小的
7．小虎用如圖所示的天文望遠鏡觀察，關于該望遠鏡，下列說法正確的是（　　）
A．物鏡成放大的實像
B．物鏡焦距比目鏡焦距短
C．目鏡相當于放大鏡，使像更靠近眼睛
D．物鏡越大，成像越清晰
8．在“探究凸透鏡成像規律”的實驗中，小聰同學先用圖-1裝置測出凸透鏡的焦距，然后把蠟燭、透鏡、光屏的位置如圖-2所示放置，在光屏上可成清晰的像。下列說法錯誤的是（　　）
A．凸透鏡的焦距是10.0cm
B．圖2中成像特點與照相機成像特點相同
C．將蠟燭和光屏的位置互換一下，不能在光屏上得到一個清晰的像
D．圖2中若在凸透鏡左側“戴”上近視鏡，屏向右移動才能再次得到清晰的像
9．2021年12月9日，神舟十三號的航天員翟志剛、王亞平、葉光富在中國空間站給同學們授課。在課堂中，王亞平制作了一個水球，透過水球可以看到她倒立、縮小的像，如圖甲所示：隨即她調整與水球間的距離，她的像逐漸變大，如圖乙所示。下面說法正確的是（　　）
A．王亞平通過水球所成的像是虛像
B．利用這一原理可以制成照相機
C．圖甲中王亞平離水球的距離在水球的一倍焦距以內
D．圖乙的像距小于圖甲的像距
10．如圖所示現象中，屬于光的反射的是（　　）
A． B．
C． D．
二、填空題
11．二維碼在現代生活中隨處可見；用手機掃描二維碼時，手機的鏡頭相當于 鏡，二維碼圖案通過手機鏡頭成實像。如圖所示是時下流行用自拍桿拍照的情景，與直接拿手機自拍相比，使用自拍桿增大了 （填“物距”或“像距”）。

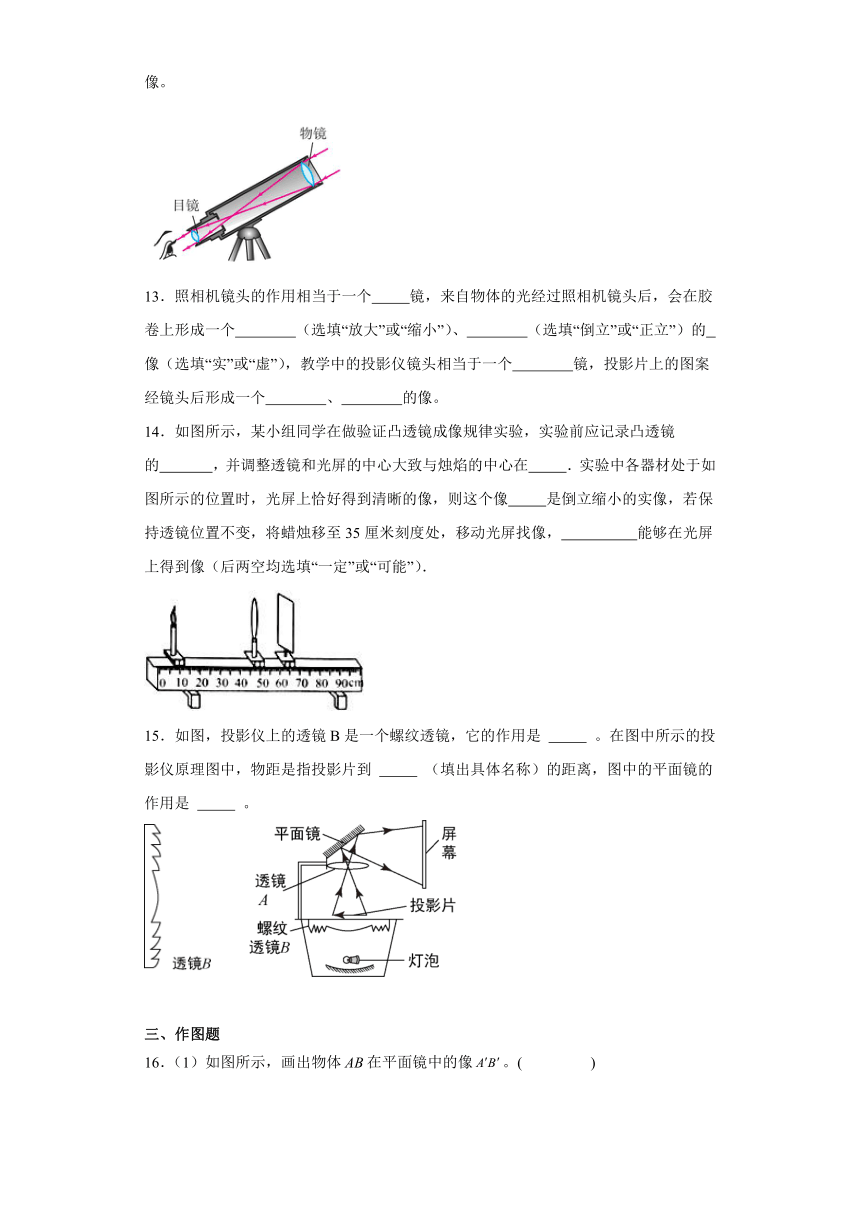

12．如圖所示是簡易天文望遠鏡的內部結構示意圖，遠處的物體經過物鏡成一個倒立、 （選填“放大”或“縮小”）的實像，此像落在目鏡 （選填“一倍焦距內”或“二倍焦距外”）的位置；經過目鏡折射后成一個正立、 （選填“放大”或“縮小”）的虛像。

13．照相機鏡頭的作用相當于一個 鏡，來自物體的光經過照相機鏡頭后，會在膠卷上形成一個 （選填“放大”或“縮小”）、 （選填“倒立”或“正立”）的 像（選填“實”或“虛”），教學中的投影儀鏡頭相當于一個 鏡，投影片上的圖案經鏡頭后形成一個 、 的像。
14．如圖所示，某小組同學在做驗證凸透鏡成像規律實驗，實驗前應記錄凸透鏡的 ，并調整透鏡和光屏的中心大致與燭焰的中心在 ．實驗中各器材處于如圖所示的位置時，光屏上恰好得到清晰的像，則這個像 是倒立縮小的實像，若保持透鏡位置不變，將蠟燭移至35厘米刻度處，移動光屏找像， 能夠在光屏上得到像（后兩空均選填“一定”或“可能”）．
15．如圖，投影儀上的透鏡B是一個螺紋透鏡，它的作用是 。在圖中所示的投影儀原理圖中，物距是指投影片到 （填出具體名稱）的距離，圖中的平面鏡的作用是 。
　　
三、作圖題
16．（1）如圖所示，畫出物體在平面鏡中的像。( )
（2）如圖，請作出凹透鏡的入射光線。( )
四、實驗題
17．小剛做“探究凸透鏡成像規律”的實驗。
（1）小剛把凸透鏡正對太陽光，再把一張紙放在另一側，調整凸透鏡和紙的距離，當紙上出現一個 的光斑時，測得光斑到凸透鏡光心的距離為；
（2）將光源、凸透鏡、光屏依次放在水平光具座上，發現光屏上成像如圖甲所示．為了能在光屏上完整成像，可以把凸透鏡向 （選填“上”、“下”、“左”、“右”）調節；
（3）解決上述問題后，移動光源和凸透鏡的位置如圖乙，則此時的物距為 ，移動光屏恰好得到一個 （填“正立”或“倒立”）、 （填“放“大”“縮小”或“等大”）的實像，用此規律可以制作 （選填“放大鏡”、“照相機”、“投影儀”）；
（4）不改變光源和透鏡的位置，換一個焦距的凸透鏡，此時要使光屏 透鏡（選填“靠近”、“遠離”），才能得到一個清晰的像，“F”光源的圖案如圖1，此時在光屏上接收到的像是圖2中的 。
18．在探究“凸透鏡成像規律”的實驗中：
(1)如圖甲所示，用一束平行光正對著凸透鏡照射，移動光屏，直到光屏上出現一個最小、最亮的光斑，該凸透鏡的焦距是 cm；
(2)圖乙是用此透鏡探究凸透鏡成像規律的實驗裝置圖。將凸透鏡固定在光具座50cm的刻度線處，將蠟燭移至15cm刻度線處，移動光屏，直到光屏上出現了燭焰清晰的像，則該像是倒立的 （選填“放大”、“等大”或“縮小”）的實像；
(3)在(2)的基礎上，將透鏡換成焦距是8cm的凸透鏡，發現光屏上的像變模糊了，此現象與 （選填“近視眼”或“遠視眼” 的成因相同。若蠟燭、光屏不動，想在光屏上再次得到與(2)中同樣性質的像，應將凸透鏡 （選填“遠離”或“靠近”）蠟燭；
(4)在(2)的基礎上，將蠟燭移到30cm刻度處，光屏移到 cm刻度處，光屏上會接到蠟燭的像，若蠟燭和光屏位置不動，將凸透鏡換成薄玻璃板，則光屏上 （選填“能”或“不能”）出現蠟燭的像。
五、計算題
19．凸透鏡成像時的物距u、像距v和焦距f之間的關系是。
（1）當一個物體距離凸透鏡u＝20cm時，另一側光屏上正好得到等大倒立的實像，此凸透鏡的焦距是多少？
（2）如圖所示是根據每次成實像時的物距u，物像間距L 畫出的圖像（以f為長度單位），在物理學中，用像距v和物距u的比值來表示凸透鏡的放大率m，即，且m＞1時成放大的像，m＜1時成縮小的像，請你通過計算判斷，當u＝3f時，凸透鏡能成放大還是縮小的像？
20．在完成“探究凸透鏡成像規律”的實驗后，小安想測一測燭焰和像移動時的速度，于是她將f=10cm的凸透鏡固定在長度為1m的光具座的中點并保持凸透鏡的位置不變，進行了如下測量和計算。（計算中涉及速度相關計算可應用公式，，等，v表示速度，s表示路程，k表示時間）
（1）如圖所示，使?fàn)T焰起始位置在9cm刻度線處，移動光屏，在63cm刻度線處得到一個清晰的像，在7s內將燭焰移至30cm刻度線處，求7s內燭焰和像各自移動時的速度；
（2）將燭焰從30cm刻度線處繼續以原來的速度向右移動2s，若這2s內燭焰的像移動的速度是燭焰移動速度的2.5倍，請通過計算確定：光屏上承接到清晰的像時，光屏位于光具座的哪條刻度線上？
參考答案：
1．D
2．B
3．A
4．A
5．B
6．D
7．D
8．C
9．B
10．D
11． 凸透 物距
12． 縮小 一倍焦距內 放大
13． 凸透
縮小 倒立 實 凸透 倒立 放大
14． 焦距 同一高度 一定 一定
15． 會聚光線 透鏡A 改變光的傳播方向
16．
17． 最小最亮 下 15.0 倒立 放大 投影儀 靠近 A
18． 10.0 縮小 近視眼 遠離 70 不能
19．（1）10cm；（2）縮小的像
20．（1）0.01m/s；（2）85cm的刻度線處
