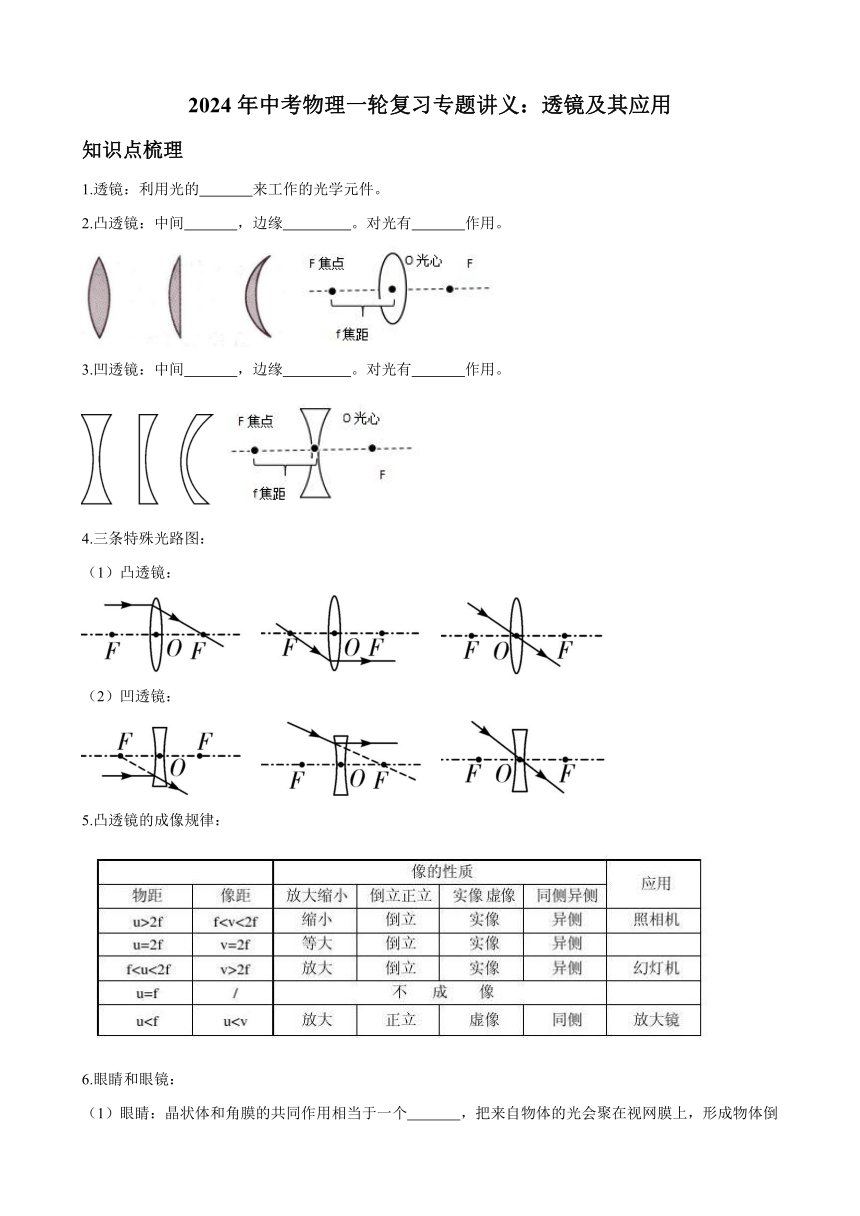

2024年中考物理一輪復習專題講義：透鏡及其應用
知識點梳理
1.透鏡：利用光的 來工作的光學元件。
2.凸透鏡：中間 ，邊緣 。對光有 作用。
3.凹透鏡：中間 ，邊緣 。對光有 作用。
4.三條特殊光路圖：
（1）凸透鏡：
（2）凹透鏡：
5.凸透鏡的成像規律：
6.眼睛和眼鏡：
（1）眼睛：晶狀體和角膜的共同作用相當于一個 ，把來自物體的光會聚在視網膜上，形成物體倒立、縮小的 實像。正常眼睛觀察近處物體最清晰而又不疲勞的距離大約是 cm，這個距離叫做明視距離。
（2）近視眼和遠視眼：
近視眼 遠視眼
晶狀體太厚，折光能力 ，成像于視網膜 晶狀體太薄，折光能力 ，成像于視網膜
佩戴用 透鏡做成的近視眼鏡 佩戴用 透鏡做成的眼鏡
專題練習
一、選擇題
1．如圖所示是吉林一號高分03D衛星拍攝的衛星影像，衛星攝像頭相當于一個（　　）
A．凸透鏡 B．凹面鏡 C．凸面鏡 D．凹透鏡
2．如圖，光路圖正確的是（　　）
A．丙和丁 B．甲和丙 C．乙和丁 D．甲和丁
3．一束平行光正對凸透鏡照射時，在離透鏡10cm處的光屏上得到一個亮點，那么當物體位于透鏡前6cm處時，可觀察到（　　）
A．倒立、縮小的實像 B．倒立、放大的實像
C．正立、縮小的虛像 D．正立、放大的虛像

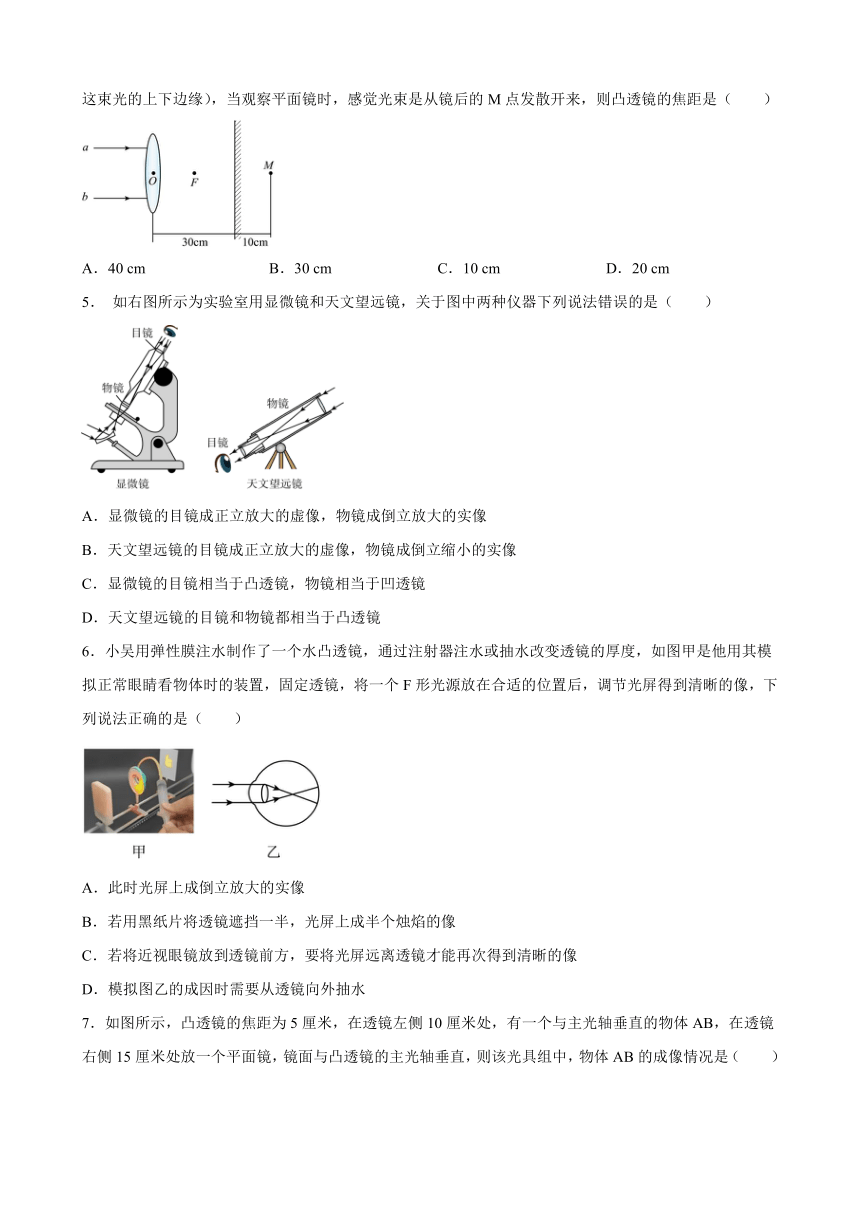

4．如圖所示，把一個凸透鏡放在平面鏡前，一束與凸透鏡主光軸平行的入射光射向凸透鏡（光線a、b是這束光的上下邊緣），當觀察平面鏡時，感覺光束是從鏡后的M點發散開來，則凸透鏡的焦距是（　　）
A．40 cm B．30 cm C．10 cm D．20 cm
5． 如右圖所示為實驗室用顯微鏡和天文望遠鏡，關于圖中兩種儀器下列說法錯誤的是（　　）
A．顯微鏡的目鏡成正立放大的虛像，物鏡成倒立放大的實像
B．天文望遠鏡的目鏡成正立放大的虛像，物鏡成倒立縮小的實像
C．顯微鏡的目鏡相當于凸透鏡，物鏡相當于凹透鏡
D．天文望遠鏡的目鏡和物鏡都相當于凸透鏡
6．小吳用彈性膜注水制作了一個水凸透鏡，通過注射器注水或抽水改變透鏡的厚度，如圖甲是他用其模擬正常眼睛看物體時的裝置，固定透鏡，將一個F形光源放在合適的位置后，調節光屏得到清晰的像，下列說法正確的是（　　）
A．此時光屏上成倒立放大的實像
B．若用黑紙片將透鏡遮擋一半，光屏上成半個燭焰的像
C．若將近視眼鏡放到透鏡前方，要將光屏遠離透鏡才能再次得到清晰的像
D．模擬圖乙的成因時需要從透鏡向外抽水

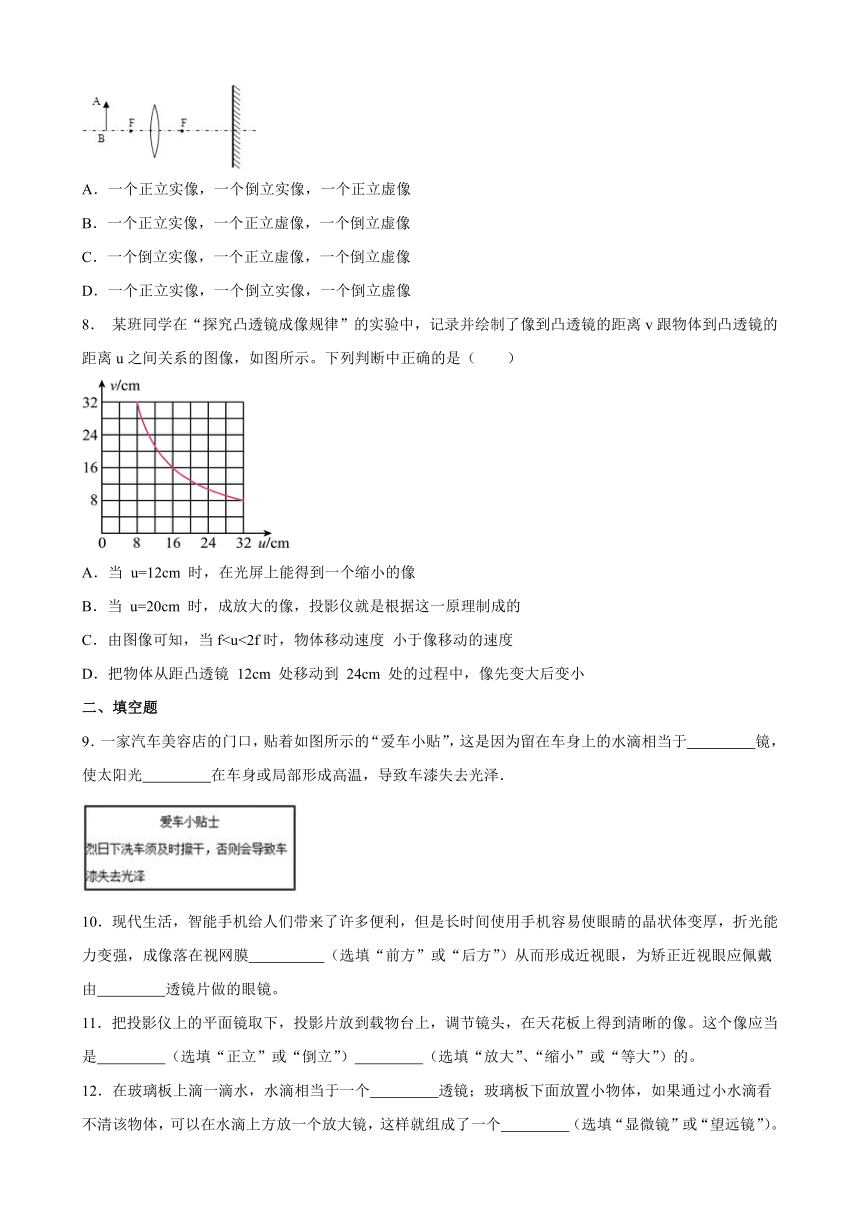

7．如圖所示，凸透鏡的焦距為5厘米，在透鏡左側10厘米處，有一個與主光軸垂直的物體AB，在透鏡右側15厘米處放一個平面鏡，鏡面與凸透鏡的主光軸垂直，則該光具組中，物體AB的成像情況是（　　）
A．一個正立實像，一個倒立實像，一個正立虛像
B．一個正立實像，一個正立虛像，一個倒立虛像
C．一個倒立實像，一個正立虛像，一個倒立虛像
D．一個正立實像，一個倒立實像，一個倒立虛像
8． 某班同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖像，如圖所示。下列判斷中正確的是（　　）
A．當 u=12cm 時，在光屏上能得到一個縮小的像
B．當 u=20cm 時，成放大的像，投影儀就是根據這一原理制成的
C．由圖像可知，當fD．把物體從距凸透鏡 12cm 處移動到 24cm 處的過程中，像先變大后變小
二、填空題
9．一家汽車美容店的門口，貼著如圖所示的“愛車小貼”，這是因?yàn)榱粼谲嚿砩系乃蜗喈?dāng)于　 　鏡，使太陽光　 　在車身或局部形成高溫，導致車漆失去光澤．
10．現代生活，智能手機給人們帶來了許多便利，但是長時間使用手機容易使眼睛的晶狀體變厚，折光能力變強，成像落在視網膜　 　（選填“前方”或“后方”）從而形成近視眼，為矯正近視眼應佩戴由　 　透鏡片做的眼鏡。
11．把投影儀上的平面鏡取下，投影片放到載物臺上，調節鏡頭，在天花板上得到清晰的像。這個像應當是　 　（選填“正立”或“倒立”）　 　（選填“放大”、“縮小”或“等大”）的。
12．在玻璃板上滴一滴水，水滴相當于一個　 　透鏡；玻璃板下面放置小物體，如果通過小水滴看不清該物體，可以在水滴上方放一個放大鏡，這樣就組成了一個　 　（選填“顯微鏡”或“望遠鏡”）。
13．如圖所示，“虛擬試衣鏡”解決了購物者很難看到自己衣服背面的情況，攝像頭能夠監視顧客的移動，并將衣服的背面展現給他們，攝像頭相當于　 　鏡，所成的是　 （放大/縮小/等大）的　 　像（實/虛）；若鏡頭的焦距為8cm，為了能成清晰的像，人到鏡頭的距離應大于　 　cm。
三、作圖題
14．請?jiān)趫D中的方框內畫出合適的透鏡．
15．請將凸透鏡和凹透鏡的光路圖補充完整。
四、實驗探究題
16．小寧探究“凸透鏡成像的規律”。
（1）實驗前，要調整燭焰、凸透鏡光屏的中心在　 　，實驗一段時間后，他發現光屏上的像偏上，其原因是　 　，那么他應該把蠟燭向　 　（選填“上”或“下”）適當調節，或把凸透鏡向　 　（選填“上”或“下”）適當調節，才能使像成在光屏的中央；
（2）當他將蠟燭、凸透鏡、光屏調節到如圖所示位置時，在光屏上成清晰的　 　、　 　的實像，此時成像原理與　 　相同；
（3）若將蠟燭向右移動5cm，保持凸透鏡的位置不動，則應將光屏向　 　 （左/右）適當移動才能再次在光屏上成清晰的像。
17．小明用一個焦距未知的凸透鏡、蠟燭、光屏、光具座探究凸透鏡成像規律：
（1）如圖甲可知，該凸透鏡的焦距是　 　cm．
（2）如圖乙所示，若在光屏上(光屏未畫出)能得到清晰放大的燭焰的像，則蠟燭可能置于凸透鏡左邊a、b、c、d四點中的　 　點上(P是該凸透鏡的2倍焦距處)，此成像特點可應用在　 　上
（3）通過實驗，小明發現蠟燭離凸透鏡越遠，光屏上得到的清晰像越　 　(選填“大”或”小”)．把蠟燭向凸透鏡靠近時，要在光屏上成清晰的像，光屏應　 　凸透鏡(選填”靠近”或”遠離”)，此時在光屏上成的清晰像是　 　的(選填”倒立”或”正立”)．
（4）實驗中，光屏上已成清晰、縮小的像，此時小明固定蠟燭和凸透鏡，在光屏和凸透鏡間放上自己所配戴的近視眼鏡，若仍要在光屏上成清晰的像，則需將光屏向　 　(選填”靠近”或”遠離”)凸透鏡的方向移動，此時所成的清晰的像為　 　(選填”實”或”虛”)像．
18．在“探究凸透鏡成像規律”的實驗中：
（1）實驗前，在調整實驗器材高度時，蠟燭是　 　（選填“點燃”或“不點燃”）的；
（2）通過調整，在光屏上得到燭焰等大的像，如圖所示，所用凸透鏡的焦距是　 　；
（3）如圖所示，把蠟燭向左移動，凸透鏡的位置保持不變，應把光屏向　 　（選“左”或“右”）適當調節，才能在光屏上得到燭焰清晰的　 　（選填“正立”“倒立”）、　 　（選填“放大”、“縮小”或“不變”）的實像；
（4）接下來改用焦距為的凸透鏡繼續進行實驗，如果不改變蠟燭和凸透鏡的位置，要在光屏上成清晰的像，應把光屏向　 　（選填“左”或“右”）適當調節；
（5）在探究凸透鏡成像的過程當中，他們又嘗試用白紙把凸透鏡的一半遮擋住，發現光屏上　 　（選填“仍能”或“不能”）形成燭焰完整的像。
參考答案
1．A
2．D
3．D
4．D
5．C
6．C
7．D
8．C
9．凸透；會聚
10．前方；凹
11．倒立；放大
12．凸；顯微鏡
13．凸透；縮小；實；16
14.
15．
16．（1）同一高度；燭焰、凸透鏡、光屏的中心不在同一高度（蠟燭變短）；上；下
（2）倒立；縮小；照相機
（3）右
17．（1）10.0
（2）c；幻燈機
（3）小；遠離；倒立
（4）遠離；實
18．（1）點燃
（2）10.0
（3）左；倒立；縮小
（4）右
（5）仍能
