專題22 歐姆定律及其相關計算
一、歐姆定律及其公式 內容導體中的電流與導體兩端的電壓成正比，與導體的電阻成反比公式單位電流I的單位是安培A；電壓U的單位是伏特V；電阻R的單位是歐姆Ω理解（1）當導體的電阻一定時，導體中的電流與導體兩端的電壓成正比；當導體兩端的電壓一定時，導體中的電流與導體的電阻成反比 （2）在使用公式及其導出式時，要注意同一段導體、同一時刻 （3）初中階段所描述的歐姆定律僅適用于純電阻電路中，即電能完全轉化成內能或光能
二、歐姆定律公式的變形公式 電阻等于電壓與電流的比值；電阻是導體本身的性質，與電壓、電流無關U＝IR電壓等于電流與電阻的乘積；電壓與電流、電阻無關注意因?yàn)槲锢砉街懈魑锢砹坑衅鋵?shí)際意義，不能只按數學形式去判斷。根據公式凡是說電阻與誰成比例的，都是錯誤的。
三、歐姆定律在串并聯電路中的應用 電流規律串聯：I＝I1＝I2，串聯電路電流處處相等。 并聯：I＝I1+I2，并聯電路干路電流等于各支路電流之和。電壓規律串聯：U＝U1+U2，串聯電路總電壓等于各部分電路兩端電壓之和。 并聯：U＝U1＝U2，并聯電路各支路兩端電壓相等，等于總電壓。電阻規律串聯：R＝R1+R2，串聯電路總電阻等于分電阻之和。 并聯：，并聯電路總電阻的倒數等于各分電阻倒數之和。比例規律串聯：，串聯電路中電壓與電阻成正比。 并聯：I1R1＝I2R2，并聯電路中電流與電阻成反比。
1．利用歐姆定律解決實際問題時注意事項 （1）一定不能忘記電阻是導體本身的一種性質與I、U無關； （2）一定不能忽視電壓、電流、電阻三者的同一性； （3）一定不能忽視電壓、電流、電阻三者的同時性． 2．利用歐姆定律求解比例問題 解決這類問題一要掌握規則，二要弄清是哪兩部分相比。 （1）串聯電路電流處處相等，即電流之比為：I1：I2＝1：1；根據可知電壓與電阻成正比，。 （2）并聯電路各支路電壓相等，即電壓之比為U1：U2＝1：1；根據U＝IR可知電流與電阻成反比，I1R1＝I2R2。
模型1 歐姆定律及其公式
（2023 綏化）由變形可得，以下理解正確的是（　　）
A．導體的電阻跟它兩端的電壓成正比
B．導體的電阻跟通過它的電流成反比
C．當導體兩端的電壓為0時，導體的電阻為0
D．導體的電阻是導體本身的一種性質，跟導體兩端的電壓和通過導體的電流無關
【答案】D
【分析】電阻是導體本身的一種性質，它與電流、電壓都無關，但在數值上等于電壓、電流的比值；電阻的影響因素是材料、長度、橫截面積、溫度等因素。
【解答】解：因電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積、溫度有關，與兩端的電壓和通過的電流無關，當導體兩端的電壓為0時，導體的電阻不為0，故D正確。
名師點撥：本題考查歐姆定律公式變形的理解，應明確影響電阻大小的因素是導體的材料、長度、橫截面積和溫度，這類選擇題常有兩種說法是正確的：一是電阻與電壓、電流無關；二是電阻等于電壓、電流的比值。
【變式練1】由歐姆定律公式可知（　　）
A．同一導體兩端的電壓跟通過導體的電流成反比
B．導體兩端的電壓為零時，因?yàn)闆]有電流通過，所以導體電阻為零
C．導體中的電流越大，導體的電阻就越小
D．導體電阻的大小，可以用它兩端的電壓與通過它的電流的比值來表示
【答案】D
【分析】①電阻一定時，通過導體的電流與電壓成正比；電壓一定時，通過導體的電流與電阻成反比；②電阻是導體本身所具有的性質，與通過它的電流、它兩端的電壓無關．其大小等于導體兩端的電壓與通過導體的電流之比。
【解答】解：A、電壓是形成的電流的原因，不會隨電流的變化而變化，此選項錯誤；
B、導體兩端的電壓為零時，電流為零，但導體電阻不為零，此選項錯誤；
C、導體中的電流越大，說明兩端電壓越大，但電阻不變，此選項錯誤；
D、在物理學中，導體的電阻等于兩端的電壓與通過的電流的比值，此選項正確．
【點評】此題考查的是我們對歐姆定律特別是變形公式的理解和應用，是基本規律的考查，需要正確理解電流、電壓、電阻三者之間的關系。
【變式練2】（2023 自貢）由歐姆定律變形可得，下列說法正確的是（　　）

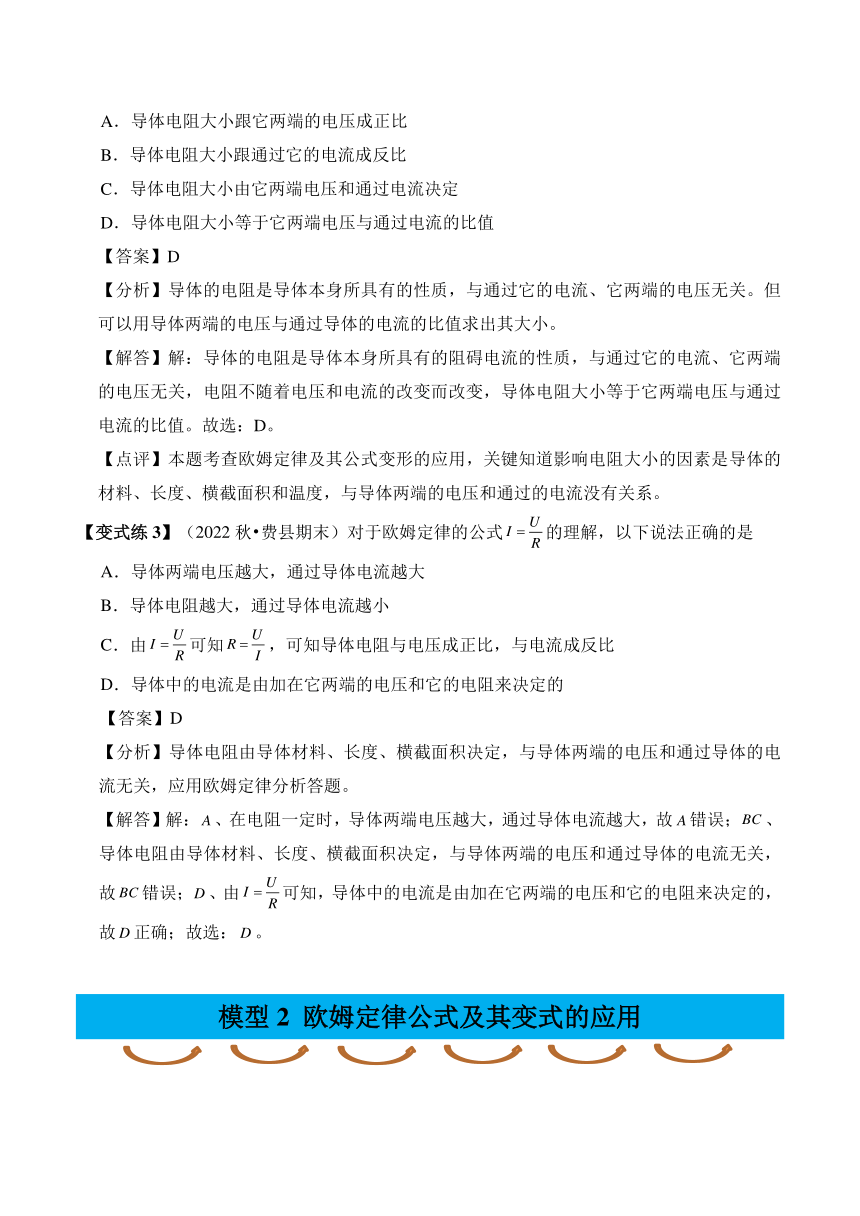

A．導體電阻大小跟它兩端的電壓成正比
B．導體電阻大小跟通過它的電流成反比
C．導體電阻大小由它兩端電壓和通過電流決定
D．導體電阻大小等于它兩端電壓與通過電流的比值
【答案】D
【分析】導體的電阻是導體本身所具有的性質，與通過它的電流、它兩端的電壓無關。但可以用導體兩端的電壓與通過導體的電流的比值求出其大小。
【解答】解：導體的電阻是導體本身所具有的阻礙電流的性質，與通過它的電流、它兩端的電壓無關，電阻不隨著電壓和電流的改變而改變，導體電阻大小等于它兩端電壓與通過電流的比值。故選：D。
【點評】本題考查歐姆定律及其公式變形的應用，關鍵知道影響電阻大小的因素是導體的材料、長度、橫截面積和溫度，與導體兩端的電壓和通過的電流沒有關系。
【變式練3】（2022秋 費縣期末）對于歐姆定律的公式的理解，以下說法正確的是
A．導體兩端電壓越大，通過導體電流越大
B．導體電阻越大，通過導體電流越小
C．由可知，可知導體電阻與電壓成正比，與電流成反比
D．導體中的電流是由加在它兩端的電壓和它的電阻來決定的
【答案】D
【分析】導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓和通過導體的電流無關，應用歐姆定律分析答題。
【解答】解：、在電阻一定時，導體兩端電壓越大，通過導體電流越大，故錯誤；、導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓和通過導體的電流無關，故錯誤；、由可知，導體中的電流是由加在它兩端的電壓和它的電阻來決定的，故正確；故選：。
模型2 歐姆定律公式及其變式的應用
（2023 四川）如圖所示，R1＝10Ω，開關閉合后電流表的示數是0.2A，電壓表的示數是4V，R2的電阻為 　 　Ω，電源的電壓是 　 　V。
【答案】20；6。
【分析】由電路圖可知，兩電阻串聯，電流表測電路電流，電壓表測電阻R2兩端的電壓，
（1）已知流過電阻的電流與電阻兩端電壓，由歐姆定律可以求出R2的阻值。
（2）已知R1的阻值，利用公式U＝IR計算R1的電壓，然后根據串聯電路的電壓特點可求出電源電壓。
【解答】解：首先把電壓表看成斷路分析電路的連接情況，R1與R2是串聯的，電壓表測R2兩端的電壓，
（1）根據歐姆定律可知：電阻R2的阻值R220Ω；
（2）已知：I＝0.2A，R1＝10Ω，由I得：U1＝IR1＝0.2A×10Ω＝2V，則根據串聯電路的電壓特點可知：U＝U1+U2＝2V+4V＝6V。
名師點撥：本題考查了學生對歐姆定律、串聯電路特點的掌握和運用，在分析電路時應注意，電流表與被測用電器串聯，電壓表與被測用電器并聯。
【變式練1】（2023 眉山）如圖所示電路中，電源電壓保持不變，已知R1：R2＝2：3。當開關S閉合時R1、R2兩端的電壓之比為 　 　，電流表A1和A2的示數之比為 　 　。
【答案】1：1；5：2。
【分析】如圖所示，R1和R2并聯，電流表A1測干路電流，A2測流過R2的電流，根據并聯電路電壓規律可知電阻R1、R2兩端的電壓之比；已知R1：R2＝2：3，根據歐姆定律可得通過R1、R2的電流之比，根據并聯電路電流規律可得兩電流表示數之比。
【解答】解：如圖所示，R1和R2并聯，電流表A1測干路電流，A2測流過R2的電流。根據并聯電路電壓規律可知，電阻R1、R2兩端的電壓相等，即電阻R1、R2兩端的電壓之比為1：1；已知R1：R2＝2：3，根據歐姆定律可知通過R1、R2的電流之比為I1：I2＝R2：R1＝3：2，因?yàn)椴⒙?lián)電路干路電流等于各支路電流之和，則電流表A1、A2的示數之比為I：I2＝（I1+I2）：I2＝（3+2）：2＝5：2。
【點評】本題考查并聯電路特點和歐姆定律的靈活運用，屬于電學常見題型，要求學生掌握。
【變式練2】（2022 青島）如圖所示的電路中，電源電壓U保持不變，定值電阻R1＞R2，閉合開關S，通過電阻R1、R2和干路的電流分別是I1、I2和I；R1、R2兩端的電壓分別是U1、U2。下列判斷正確的是（　　）
A．I1＞I2 B．I＝I1+I2 C．U1＞U2 D．U＝U1+U2
【答案】B
【分析】由圖分析可知，電路為兩個電阻的并聯電路，并聯電路中各個支路兩端的電壓與電源電壓相等；已知電壓一定，R1＞R2，根據分析I1、I2的大小關系，根據并聯電路電流的規律判斷出I與I1、I2的關系。
【解答】解：CD、閉合開關S，該電路為并聯電路，并聯電路中各個支路兩端電壓與電源電壓相等，即U1＝U2，故C、D錯誤；A、由可知，電壓一定，R1＞R2，則I1＜I2，故A錯誤；B、并聯電路干路中的電流等于各支路電流之和，即I＝I1+I2，故B正確。
【點評】本題考查了學生對歐姆定律公式的運用，解題關鍵是掌握并聯電路的特點。
【變式練3】（2023 臨沂）如圖所示電路的電源電壓為1.5V，電阻R1的阻值為2Ω，閉合開關后，電流表的示數為0.3A，則（　　）
A．通過R1的電流大于0.3A B．電阻R1和R2是并聯的
C．電壓表的示數為0.9V D．電阻R2的阻值為3Ω
【答案】D
【分析】閉合開關，兩電阻串聯接入電路，電流表測通過電路的電流，電壓表測R1兩端的電壓，根據串聯電路電流特點和電流表的示數確定通過兩電阻的電流，根據U＝IR計算R1兩端的電壓，根據串聯電路電壓規律計算R2兩端的電壓，根據歐姆定律計算定值電阻R2的阻值。
【解答】解：閉合開關，兩電阻串聯接入電路，電流表測通過電路的電流，電壓表測R1兩端的電壓，串聯電路各處電流相等，電流表的示數為0.3A，所以通過兩電阻的電流都為0.3A，故AB錯誤；R1兩端的電壓：U1＝IR1＝0.3A×2Ω＝0.6V，即電壓表的示數為0.6V，故C錯誤；因串聯電路總電壓等于各部分電壓之和，則R2兩端的電壓U2＝U﹣U1＝1.5V﹣0.6V＝0.9V，根據歐姆定律可得定值電阻R2的阻值為：R23Ω，故D正確。
【點評】本題考查串聯電路特點和歐姆定律的靈活運用，屬于基礎題。
模型3 U﹣I或I﹣U圖像
（2023 宜賓）已知小燈泡L的額定電壓為2.5V，通過燈絲的電流與其兩端的電壓關系如圖所示，則燈泡正常發光時的電阻為　 　Ω。把此燈泡與15Ω的定值電阻并聯在電源電壓為1.5V的電路中，則并聯電路的總電流是　 　A。
【答案】10；0.3。
【分析】（1）由圖像讀出燈泡正常發光時的電流，由計算燈泡正常發光時的電阻值；
（2）并聯電路中各個支路兩端的電壓均等于電源電壓，把此燈泡與15Ω的定值電阻并聯在電源電壓為1.5V的電路中，由圖像讀出通過燈泡的電流，根據歐姆定律計算出通過定值電阻的電流，并聯電路中的總電流等于各個支路的電流之和，據此求出電路總電流。
【解答】解：（1）由題知燈泡的額定電壓為2.5V，由圖像讀出燈泡正常發光時的電流為0.25A，由I得，燈泡正常發光時的電阻為：RL10Ω；
（2）并聯電路中各個支路兩端的電壓均等于電源電壓，把此燈泡與15Ω的定值電阻并聯在電源電壓為1.5V的電路中時，由圖可知，此時通過燈泡的電流為：IL′＝0.2A，通過定值電阻的電流為：IR0.1A，由并聯電路的電流特點可知并聯電路的總電流為：I＝IL′+IR＝0.2A+0.1A＝0.3A。
名師點撥：本題考查了并聯電路的特點以及歐姆定律的應用，熟練掌握并聯電路的電流和電壓特點，并從圖象中讀取相關信息是解題的關鍵。
【變式練1】（2022 內江）如圖是利用數字化電壓﹣電流傳感器測量電阻后繪出的不同電阻的U﹣I圖像。由圖可知，以下判斷正確的是（　　）
A．R1＜R2＜R3 B．R1＞R2＞R3
C．R1＝R2＝R3 D．無法比較R1、R2、R3大小
【答案】B
【分析】根據圖像得出電壓一定時的電流關系，再根據歐姆定律比較各電阻的阻值關系。
【解答】解：由圖像可知，當三個電阻兩端電壓相等時，通過三個電阻的電流關系為：IR1＜IR2＜IR3，由歐姆定律的變形式可知，R1＞R2＞R3，故B正確。故選：B。
【點評】圖像中反映的是電流與電壓的關系，當取相同的電壓時，也可以從圖像中分別得到對應的電流，根據歐姆定律比較各導體的電阻的大小關系。
【變式練2】（2022 張家界）如圖所示，電源電壓保持不變，R1＝10Ω，當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中線段AB表示，則電源電壓和滑動變阻器的最大值分別為（　　）
A．6V 20Ω B．4V 20Ω C．6V 10Ω D．4V 10Ω
【答案】A
【分析】當滑片P在a端時，變阻器的電阻最大，此時電路中的電流最小，在圖乙中讀出此時的電壓與電流，用R即可計算出滑動變阻器的最大電阻；當滑片P在b端時，變阻器的電阻為0，此時電路中的電流最大，在圖乙中讀出此時的電流，用U＝IR1即可計算出電源電壓。
【解答】解：當滑片P在a端時，滑動變阻器接入的電阻最大，由圖乙可知，此時電壓表的示數為4V，電流表示數為0.2A，RP最大，當滑片P在b端時，滑動變阻器接入的電阻為0，此時電壓表的示數為0，電流表示數為0.6A，電源電壓：U＝IbR1＝0.6A×10Ω＝6V。故選：A。
【點評】本題是歐姆定律的典型應用——?jiǎng)討B(tài)電路的分析計算，解題的關鍵是：在U﹣I圖線中分別找出變阻器在電阻最大、最小時的電壓值和電流值，應用歐姆定律求解出待求的物理量。
【變式練3】（2023 哈爾濱）如圖所示是電阻R1、R2的電壓﹣電流關系圖像，下列說法正確的是（　　）
A．電阻 R1兩端電壓為4V時，通過R1的電流是0.3A
B．電阻 R1、R2串聯，當電流為0.2A時，R1、R2兩端總電壓為3V
C．電阻 R1、R2并聯到2V電壓下，干路中的電流是0.3A
D．電阻 R1和R2的阻值之比是1：2
【答案】B
【分析】（1）由圖可知當電阻R1兩端電壓為4V時，通過的電流；（2）由圖像可知，若電阻 R1、R2串聯，當電流為0.2A時，R1、R2兩端的電壓，根據串聯電路電壓特點可求R1、R2兩端總電壓；（3）由圖像可知，電阻 R1、R2并聯到2V電壓下時，通過R1、R2的電流，由并聯電路中電流特點可求干路中的電流；（4）由圖像可知，R1、R2為定值電阻，若電阻 R1、R2串聯，由圖象可知當電流為0.2A時，R1、R2兩端的電壓，利用歐姆定律求R1和R2的阻值，進而得出阻值之比。
【解答】解：A．由圖可知當電阻R1兩端電壓為4V時，通過其電流為0.4A，故A錯誤；
B．由圖像可知，若電阻 R1、R2串聯，當電流為0.2A時，R1、R2兩端電壓分別為2V、1V，R1、R2兩端總電壓：U＝U1+U2＝2V+1V＝3V，故B正確；
C．由圖像可知，電阻 R1、R2并聯到2V電壓下時，通過R1、R2的電流分別為0.2A、0.4A，干路中的電流：I＝I1+I2＝0.2A+0.4A＝0.6A，故C錯誤；
D．由圖像可知，R1、R2為定值電阻，若電阻 R1、R2串聯，當電流為0.2A時，R1、R2兩端電壓分別為2V、1V，根據歐姆定律可得：，，電阻 R1和R2的阻值之比：R1：R2＝10Ω：5Ω＝2：1，故D錯誤。
【點評】本題考查了串并聯電路特點、歐姆定律的應用，分析圖像、從中得出相關信息是關鍵。
模型4 串、并聯電路中的比例問題
（2023 齊齊哈爾）如圖所示，已知R1：R2＝2：1。當開關S閉合，甲、乙兩表均為電壓表時，兩表示數之比為U甲：U乙＝　 　；當開關S斷開，甲、乙兩表均為電流表時，兩表示數之比為I甲：I乙＝　 　。（電路中各元件均未損壞）
【答案】1：2；1：2。
【分析】當開關S閉合，甲、乙兩表均為電壓表時，兩電阻串聯，電壓表甲測量R2兩端的電壓，電壓表乙測量R1兩端的電壓，串聯電路的電流處處相等，根據U＝IR可知兩表示數之比；當開關S斷開，甲、乙兩表均為電流表時，兩電阻并聯，電流表甲測量通過R1的電流，電流表乙測量通過R2的電流，并聯電路各支路兩端的電壓相等，根據I可知兩表示數之比。
【解答】解：當開關S閉合，甲、乙兩表均為電壓表時，兩電阻串聯，電壓表甲測量R2兩端的電壓，電壓表乙測量R1兩端的電壓，串聯電路的電流處處相等，根據U＝IR可知兩表示數之比為U甲：U乙＝U2：U1＝R2：R1＝1：2；當開關S斷開，甲、乙兩表均為電流表時，兩電阻并聯，電流表甲測量通過R1的電流，電流表乙測量通過R2的電流，并聯電路各支路兩端的電壓相等，根據I可知兩表示數之比為I甲：I乙＝I1：I2＝R2：R1＝1：2。
名師點撥：本題考查串并聯電路的特點和歐姆定律的應用，是一道基礎題。
【變式練1】（2022 青海）如圖所示，定值電阻R1＝5Ω，R2＝10Ω，開關S閉合時，R1、R2兩端的電壓分別是U1、U2，通過的電流分別是I1、I2，下列關系正確的是（　　）
A．I1：I2＝1：1 B．I1：I2＝1：2 C．U1：U2＝1：1 D．U1：U2＝2：1
【答案】A
【分析】由電路圖可知，開關S閉合時，R1與R2串聯，根據串聯電路的電流特點可知通過兩定值電阻的電流之比，利用歐姆定律求出兩定值電阻兩端的電壓之比。
【解答】解：由電路圖可知，開關S閉合時，R1與R2串聯，因串聯電路中各處的電流相等，
所以，通過兩定值電阻的電流相等，即I1：I2＝1：1，故A正確、B錯誤；由I可得，兩定值電阻兩端的電壓之比：，故C、D錯誤。故選：A。
【點評】本題考查了串聯電路的電流特點和歐姆定律的應用，是一道基礎題目。
【變式練2】（2023 樂山）如圖所示是兩個電阻的電流隨電壓變化的關系圖像，由圖中信息可推斷R1　 　R2（選填“大于”“等于”或者“小于”）。將它們并聯后接入電路，通過R1、R2兩個電阻的電流分別為I1、I2，則I1：I2＝　 　。
【答案】小于；2：1。
【分析】（1）由圖讀出當電壓相同時通過R1、R2的電流，根據歐姆定律即可比較R1和R2大小；
（2）將它們并聯后接入電路，根據并聯電路的電壓特點可知R1、R2兩端的電壓相等，根據并聯電路的電流特點求出通過R1、R2的電流比值。
【解答】解：由圖知，當電壓為4V時，通過R1、R2的電流分別為：0.8A、0.4A，根據歐姆定律可得：R15Ω，R210Ω；則R1＜R2，將它們并聯后接入電路，根據并聯電路電壓的規律可知，兩電阻電壓相等，則根據歐姆定律可得通過R1、R2兩個電阻的電流：I1：I2＝R2：R1＝10Ω：5Ω＝2：1。
【點評】本題考查并聯電路的特點和歐姆定律的運用，關鍵是從圖象中獲取有用的信息是關鍵。
【變式練3】（2023 襄陽）如圖所示的電路中，電源電壓保持不變。只閉合開關S、S1時，電壓表示數與電源電壓之比為2：3；若只閉合開關S、S2時，電壓表示數與電源電壓之比為3：5，則R1與R2的阻值之比為 　 　。
【答案】4：3。
【分析】由圖可知，當只閉合開關S、S1時，R0、R1串聯，電壓表測量R1兩端的電壓，根據題意可知U1：U＝2：3，根據串聯電壓特點可知R1、R0兩端的電壓之比；根據串聯電路的電流特點和歐姆定律可知R1與R0的電阻之比；若只閉合開關S、S2時，R0、R2串聯，電壓表測量R2兩端的電壓，根據題意可知U2：U＝3：5，根據串聯電壓特點可知R2與R0兩端的電壓之比，根據歐姆定律可知R2與R0的電阻之比，據此求出R1、R2的阻值之比。
【解答】解：由圖可知，當只閉合開關S、S1時，R0、R1串聯，電壓表測量R1兩端的電壓，根據題意可知，U1：U＝2：3，根據串聯電路的電壓特點可知，R1、R0兩端的電壓之比：U1：U0＝2：1，根據串聯電路的電流特點和歐姆定律可知，，即R1＝2R0，
若只閉合開關S、S2時，R0、R2串聯，電壓表測量R2兩端的電壓，根據題意可知，U2：U＝3：5，根據串聯電路的電壓特點可知，R2與R0兩端的電壓之比：U2：U0＝3：2，根據串聯電路的電流特點和歐姆定律可知，，即R2R0，則R1與R2的阻值之比：。
【點評】本題考查串聯電路的特點和歐姆定律的應用，能正確分析電路是解題的關鍵。
模型5 歐姆定律和圖像的綜合
（2023 聊城）（多選）如圖所示是電阻甲和乙的I﹣U圖象，由圖象可知下列判斷正確的是（　　）
A．甲的電阻值是20Ω
B．甲的電阻值大于乙的電阻值
C．甲、乙串聯，乙兩端的電壓為1V時，甲兩端的電壓為3V
D．甲、乙并聯，通過甲的電流為0.1A時，通過乙的電流為0.2A
【答案】ACD
【分析】（1）分析圖像，根據歐姆定律計算甲的電阻值；（2）分析圖像，得出結論；（3）將甲和乙串聯，通過兩電阻的電流相等，根據圖象讀出兩電阻兩端的電壓，根據串聯電路的電壓特點求出它們兩端的電壓；（4）將甲和乙并聯，它們兩端的電壓相等，根據圖象讀出通過兩電阻的電流，根據并聯電路的電流特點求出通過乙的的電流。
【解答】解：A、分析圖像可知，甲是定值電阻，根據歐姆定律，甲的電阻值R甲20Ω，故A正確；B、分析圖像可知，甲是定值電阻，乙的阻值是變化的，在兩圖線相交時，甲的阻值等于乙的阻值，故B錯誤；C、由圖象可知，甲和乙串聯，乙兩端電壓為1V時，通過甲、乙的電流相等為0.15A，則甲兩端電壓為3V，故C正確；D、由圖象可知，甲和乙并聯，通過甲的電流為0.1A時，甲、乙兩端的電壓相等為2V，則通過乙的電流為0.2A，故D正確；故選：ACD。
名師點撥：本題考查了串并聯電路的特點和歐姆定律的應用，從圖象中獲取有用的信息是關鍵。
【變式練1】（2022 巴中）在如圖甲所示的電路中，燈泡L1標有“6V 3W”，燈泡L2標有“6V 6W”，兩燈泡的U﹣I圖像如圖乙所示。在a、b間接入電源，為保證兩燈均不損壞，則允許接入的最大電源電壓為　 　V，此時電壓表V2的示數為　　V。
【答案】8；6。
【分析】由電路圖可知，兩燈泡串聯接入電路，電壓表V1測電源電壓，電流表V2測燈泡L1兩端的電壓，電流表測電路中的電流；燈泡L1標有“6V 3W”，燈泡L2標有“6V 6W”，由圖乙可知兩燈泡的額定電流，根據串聯電路的電流特點確定電路中的最大電流，由圖乙可知此時兩燈泡兩端的電壓，據此確定此時電壓表V2的示數，根據串聯電路的電壓規律計算允許接入的最大電源電壓。
【解答】解：由電路圖可知，兩燈泡串聯接入電路，電壓表V1測電源電壓，電流表V2測燈泡L1兩端的電壓，電流表測電路中的電流；
燈泡L1標有“6V 3W”，燈泡L2標有“6V 6W”，由圖乙可知燈泡L1的額定電流為0.5A，燈泡L2的額定電流為1A，因串聯電路中各處電流相等，所以為了保證電路的安全，電路的最大電流為0.5A，由乙圖可知，此時燈泡L1兩端的電壓為6V，即電壓表V2的示數為6V，燈泡L2兩端的電壓為2V，因串聯電路總電壓等于各部分電壓之和，則允許接入的最大電源電壓為：U＝U1+U2＝6V+2V＝8V。
【點評】本題考查串聯電路特點，正確讀取圖中信息是解題的關鍵。
【變式練2】（2023 重慶）將一個定值電阻接入圖甲所示電路的虛線框處，并將一個電壓表（圖中未畫出）并聯在某段電路兩端，閉合開關，移動滑片P，多次記錄兩電表示數；斷開開關，只將定值電阻更換為小燈泡，再次獲取數據并記錄；將記錄的數據繪制成如圖乙所示的I﹣U圖象。下列分析正確的是（　　）
A．電源電壓為3.5V
B．圖象b是用接入定值電阻時記錄的數據繪制得到的
C．定值電阻和燈泡兩端的電壓各為3.5V時，燈泡的電阻較大
D．接入小燈泡后，將滑片P向右移動時，電壓表的示數將變大
【答案】C
【分析】閉合開關，定值電阻（或燈泡）和滑動變阻器串聯接入電路，根據U＝IR可知定值電阻（或燈泡）兩端的電壓隨電流的增大而增大，根據串聯電路電壓規律可知滑動變阻器兩端的電壓隨電流的增大而減小，由乙圖可知電壓表與滑動變阻器并聯接入電路，電壓表測滑動變阻器兩端的電壓，定值電阻的阻值不變，燈泡的電阻是變化的，所以a是接入定值電阻時記錄的數據繪制得到的，b是接入燈泡時記錄的數據繪制得到的；當滑動變阻器兩端的電壓為0.5V時，通過電路的電流為0.7A，當滑動變阻器兩端的電壓為3.5V時，通過電路的電流為0.2A，根據串聯電路電壓規律結合歐姆定律表示電源電壓，代入數據解方程可得定值在的阻值和電源電壓；定值電阻和燈泡兩端的電壓各為3.5V時，根據串聯電路電壓規律計算滑動變阻器兩端的電壓，由乙圖可知此時通過定值在的電流和通過燈泡的電流，比較電流大小，根據R比較電阻的大小；接入小燈泡后，將滑片P向右移動時，滑動變阻器接入電路的電阻變小，根據串聯分壓原理可知電壓表的示數變化。
【解答】解：閉合開關，定值電阻（或燈泡）和滑動變阻器串聯接入電路，根據U＝IR可知定值電阻（或燈泡）兩端的電壓隨電流的增大而增大，串聯電路總電壓等于各部分電壓之和，則滑動變阻器兩端的電壓隨電流的增大而減小，由乙圖可知電壓表與滑動變阻器并聯接入電路，電壓表測滑動變阻器兩端的電壓，定值電阻的阻值不變，燈泡的電阻是變化的，所以a是接入定值電阻時記錄的數據繪制得到的，b是接入燈泡時記錄的數據繪制得到的，故B錯誤；當滑動變阻器兩端的電壓為0.5V時，通過電路的電流為0.7A，當滑動變阻器兩端的電壓為3.5V時，通過電路的電流為0.1A，串聯電路總電壓等于各部分電壓之和，根據歐姆定律可得電源電壓U＝IR定+UV，代入數據可得0.7A×R定+0.5V＝0.1A×R定+3.5V，
解方程可得R定＝5Ω，則電源電壓U＝IR定+UV＝0.7A×5Ω+0.5V＝4V，故A錯誤；定值電阻和燈泡兩端的電壓各為3.5V時，根據串聯電路電壓規律可知滑動變阻器兩端的電壓為4V﹣3.5V＝0.5V，由乙圖可知此時通過定值在的電流大于通過燈泡的電流，根據R可知燈泡的電阻較大，故C正確；接入小燈泡后，將滑片P向右移動時，滑動變阻器接入電路的電阻變小，根據串聯分壓原理可知電壓表的示數將變小，故D錯誤。故選：C。
【點評】本題考查串聯電壓特點和歐姆定律的靈活運用，正確讀取圖中信息是解題的關鍵。
【變式練3】（2023 南充）在綜合實踐活動課上，小龍同學設計了如圖甲所示的模擬調光燈電路。電源電壓恒定，R1為定值電阻。閉合開關S后，將滑動變阻器R2的滑片P由最右端向左移動，直至燈泡L正常發光。此過程中，電流表A的示數隨兩電壓表V1、V2（電壓表V2未畫出）示數變化關系圖象如圖乙所示。小燈泡正常發光時的電阻為　 　Ω；若R2的滑片可任意滑動，為了保證燈泡的安全，電路中至少再串聯一個　 　Ω的電阻。
【答案】5；1.5。
【分析】由電路圖可知，閉合開關S后，燈泡、R1、R2串聯，電壓表V1測燈泡兩端的電壓，電流表測電路中的電流。
（1）根據燈泡兩端的電壓越大時通過的電流越大判斷出小燈泡的I﹣U圖像，根據圖乙可知電壓表V2的示數隨電流表示數的變化關系，然后結合電流相等時兩電壓表的示數之和不相等判斷出電壓表V2并聯的位置；當燈泡正常發光時，電路中的電流最大，根據圖乙讀出電表的示數，根據歐姆定律即可求出燈泡正常發光時的電阻；由圖乙讀出：當電路中的電流I′＝0.4A時，燈泡兩端的電壓和變阻器R2兩端的電壓，根據串聯電路的電壓特點和歐姆定律表示出電源的電壓；當滑動變阻器的滑片處于最右端時，變阻器接入電路中的電阻最大，此時電路中的電流最小，根據圖乙讀出電表的示數，根據串聯電路的電壓特點和歐姆定律表示出電源的電壓；然后聯立等式即可求出R1的阻值和電源的電壓；
（2）當燈泡正常發光時，根據歐姆定律求出電路中總電阻，然后根據串聯電路的電阻特點求出當滑動變阻器連入電路的阻值為0時，應再串聯的電阻阻值。
【解答】解：由電路圖可知，閉合開關S后，燈泡、R1、R2串聯，電壓表V1測燈泡兩端的電壓，電流表測電路中的電流。
（1）因燈泡兩端的電壓越大時通過的電流越大，所以圖乙中圖線①是小燈泡的I﹣U圖像，由圖線②可知，電壓表V2的示數隨電流表示數的增大而減小，所以電壓表V2測滑動變阻器兩端的電壓或測定值電阻和滑動變阻器兩端的電壓之和，因串聯電路中各處的電流相等，且總電壓等于各分電壓之和，所以，由電流相等時兩電壓表的示數之和不相等可知，電壓表V2測滑動變阻器R2兩端的電壓，即并聯在滑動變阻器R2兩端；
當燈泡正常發光時，電路中的電流最大，由圖乙可知，最大電流為0.5A，此時燈泡兩端的電壓UL＝2.5V，根據I可得小燈泡正常發光時的電阻：RL5Ω；
由圖乙可知，當電路中的電流I′＝0.4A時，燈泡兩端的電壓UL′＝1.5V，變阻器R2兩端的電壓U2＝2V，則電源的電壓為：U＝UL′+U2′+I′R1＝1.5V+2V+0.4A×R1﹣﹣﹣﹣﹣﹣﹣①
當滑動變阻器的滑片處于最右端時，變阻器接入電路中的電阻最大，此時電路中的電流最小，由圖乙可知，燈泡兩端的電壓UL″＝0.5V，變阻器R2兩端的電壓U2″＝3.5V，電路中的電流I″＝0.2A，則電源的電壓為：U＝UL″+U2″+I″R1＝0.5V+3.5V+0.2A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：R1＝2.5Ω，U＝4.5V；
（2）當燈泡正常發光時，電路中總電阻為：R總9Ω，若R2的滑片可任意滑動，為了保證燈泡的安全，根據串聯電路的電阻特點可得：R串＝R﹣RL﹣R1＝9Ω﹣5Ω﹣2.5Ω＝1.5Ω。
【點評】本題考查了串聯電路的特點和歐姆定律，正確判斷出電壓表V2并聯的位置是關鍵，有一定的難度。
模型6 歐姆定律實際應用類綜合計算
（2023 郴州）如圖所示，電阻R1、R2為定值電阻，電源電壓保持不變。當開關S1閉合，S2接a端時，電流表示數為I；當開關S1閉合，S2接b端時，電流表示數為2I，則未知電阻Rx的阻值是（　　）
A．R1+R2 B． C．2R1﹣R2 D．R1﹣2R2
【答案】D
【分析】當開關S1閉合，S2接a端時，R1和待測電阻串聯接入電路，電流表測通過電路的電流，電流表示數為I，根據串聯電路電阻規律結合歐姆定律表示電源電壓；當開關S1閉合，S2接b端時，R2和待測電阻串聯接入電路，電流表測通過電路的電流，電流表示數為2I，根據串聯電路電阻規律結合歐姆定律表示電源電壓；聯立解方程可得待測電阻的阻值。
【解答】解：當開關S1閉合，S2接a端時，R1和待測電阻串聯接入電路，電流表測通過電路的電流，電流表示數為I，根據串聯電路電阻規律結合歐姆定律可得電源電壓U＝I（R1+Rx）﹣﹣﹣﹣﹣﹣①；當開關S1閉合，S2接b端時，R2和待測電阻串聯接入電路，電流表測通過電路的電流，電流表示數為2I，根據串聯電路電阻規律結合歐姆定律可得電源電壓U＝2I（R2+Rx）﹣﹣﹣﹣﹣﹣②；①②聯立可得Rx＝R1﹣2R2。故選：D。
名師點撥：本題考查串聯電路特點和歐姆定律的靈活運用。
【變式練1】（2023 郴州）如圖所示，電源電壓恒為3V。閉合開關S，電壓表的示數為0.5V，則燈泡L2兩端的電壓為　 　V，燈泡L1與L2的電阻之比為　 　。
【答案】2.5；1：5。
【分析】閉合開關，兩燈泡串聯接入電路，電壓表測燈泡L1兩端的電壓，根據串聯電路電壓規律計算燈泡L2兩端的電壓；根據串聯電路電流特點結合歐姆定律表示通過電路的電流，進一步計算燈泡L1與L2的電阻之比。
【解答】解：閉合開關，兩燈泡串聯接入電路，電壓表測燈泡L1兩端的電壓，串聯電路總電壓等于各部分電壓之和，則燈泡L2兩端的電壓為U2＝U﹣U1＝3V﹣0.5V＝2.5V；串聯電路各處電流相等，根據歐姆定律可得通過電路的電流I，則。
【變式練2】（2022 金昌）如圖所示，電源電壓不變，電阻R2＝4Ω，閉合開關，小明在實驗過程中僅記錄了三只電表的示數，分別為1、4、5，但漏記了單位。關于所用電源的電壓和電阻R1的阻值，下列判斷正確的是（　　）
A．4V 2Ω B．5V 1Ω C．4V 1Ω D．2V 2Ω
【答案】C
【分析】（1）根據電路圖首先分析開關閉合時，兩個電阻的連接方法，判斷電壓表和電流表各測量誰的電壓和電流，根據并聯電路的電流特點判斷電流表和電壓表的可能值，最后確定具體的電流表示數和電壓表示數。（2）知道干路電流和R2的電流，根據并聯電路電流特點求出R1電流，知道R1電流和電壓，根據歐姆定律求出R1的電阻。
【解答】解：（1）由電路圖可知，電阻R1、R2并聯，電流表A2測干路電流，A1測通過R2的電流，電壓表測電源兩端電壓，由題知，R2＝4Ω，三只電表的示數分別為1、4、5，且干路電流等于各支路電流之和，假設電流表A1示數是I2＝1A，R2的電阻是4Ω，所以R2兩端的電壓是：U2＝I2R2＝1A×4Ω＝4V，A2測干路電流是5A，符合題中的數據，假設正確；假設電流表A1示數是I2′＝4A，R2的電阻是4Ω，所以R2兩端的電壓是：U2′＝I2′R2＝4A×4Ω＝16V，則假設錯誤，由并聯電路的電壓特點可知，電源電壓U＝U2＝4V，故B、D錯誤。（2）由于電壓表的示數U＝4V，且電流表A1示數是I2＝1A，干路電流I＝5A，
由并聯電路特點可知通過R1的電流：I1＝I﹣I2＝5A﹣1A＝4A，由I可得R1的阻值：
R11Ω，故A錯誤、C正確。
【點評】題沒有直接告訴三個電表的示數，而是根據電路連接和R1的阻值對電流表和電壓表的值進行假設，通過假設求出結果，看和已知條件是否相符，判斷假設是否正確，這是解決本題的關鍵。
【變式練3】（2023 上海）如圖1所示電路，電源電壓為6V，滑動變阻器R1為“20Ω 2A”，閉合開關后：
（1）若此時R1＝15Ω，求通過R1的電流大小；
（2）若在電路中再接入一個電流表A1，調節滑動變阻器使得兩個電流表的示數如圖2所示（電流表量程可調節），求R2的阻值。
【答案】（1）通過R1的電流為0.4A；（2）R2的阻值為5Ω、20Ω或25Ω。
【分析】由圖可知，變阻器R1與定值電阻R2并聯，電流表測量干路的電流；
（1）根據并聯電路的電壓規律和歐姆定律計算通過R1的電流；
（2）由圖2電流表指針情況，量程未知，可知電流表A的示數為0.3A或1.5A，電流表A1的示數為0.24A或1.2A，進行逐一分析。
【解答】解：由圖可知，變阻器R1與定值電阻R2并聯，電流表測量干路的電流，
（1）根據并聯電路的電壓規律可得，R1兩端的電壓：U1＝U＝6V，由歐姆定律可知通過R1的電流：I10.4A；
（2）根據并聯電路的電壓規律可得U1＝U2＝U＝6V，由圖2電流表針指情況，量程未知，可知電流表A的示數為0.3A或1.5A，電流表A1的示數為0.24A或1.2A，電流表A測干路電流，根據并聯電路的電流規律可得I＝I1+I2，滑動變阻器R1為“20Ω 2A”，可知通過滑動變阻器的最小電流為I1小0.3A，若干路電流I＝0.3A，通過R2的電流I2＝0.24A，此時通過滑動變阻器電流I1＝I﹣I2＝0.06A，不符合題意；
若干路電流I＝0.3A，通過滑動變阻器的電流I1＝0.24A，不符合題意；
若干路電流I＝1.5A，通過滑動變阻器的電流I1＝0.24A，不符合題意；
若干路電流I＝1.5A，通過R2的電流I2＝0.24A，此時：R225Ω；
若干路電流I＝1.5A，通過R2的電流I2＝1.2A，此時：R25Ω；
若干路電流I＝1.5A，通過滑動變阻器的電流I1＝1.2A，則通過R2的電流I2＝I﹣I1＝1.5A﹣1.2A＝0.3A，此時：R220Ω；
綜上可知，R2的阻值為5Ω、20Ω或25Ω。
【點評】本題考查歐姆定律和并聯電路特點的應用，注意分情況討論。
