專題20 串聯和并聯、電流及其測量
一、串聯和并聯 串聯并聯定義電路元件逐個首尾順次連接起來的電路電路元件并列（首連首，尾連尾）連起來的電路干路（1）電路不分叉，只有一條電流路徑。 （2）沒有分支，無干路、支路之分。并聯電路中，所有用電器共用的那部分電路支路并聯電路中各用電器單獨使用的那部分電路特點（1）電路不分叉，只有一條電流路徑，通過上一個元件的電流同時也完全通過下一個元件 （2）各用電器之間相互影響，電路中所有用電器同時工作，一個用電器由于斷開不能工作，其他用電器也不能工作 （3）只需要一個開關就能控制整條電路（1）電路分叉，電流路徑至少有兩條及以上，有干路支路之分，流過干路的電流分別流過各支路 （2）各用電器之間互不影響，一條支路上的用電器因斷開而不能工作，不影響其他支路的用電器的工作 （3）開關分干路開關和支路開關，干路開關控制整條電路，支路開關只控制某條支路

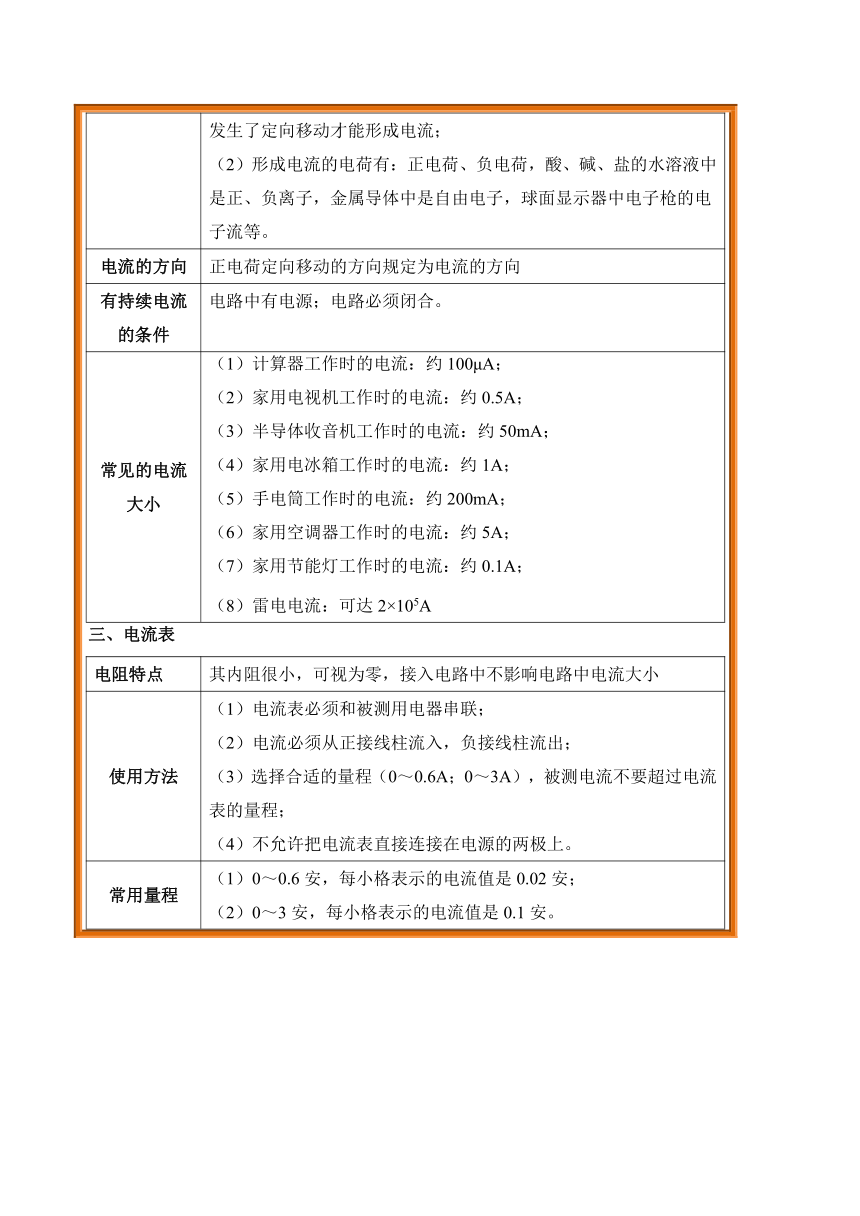

二、電流及其大小和方向 概念電荷的定向移動形成電流（任何電荷的定向移動都會形成電流）形成的原因（1）電流是電荷的定向移動形成的； 在導體中，大量的自由電荷通常情況下做無規則運動，此時不會形成電流，只有當這些自由電荷發生了定向移動才能形成電流； （2）形成電流的電荷有：正電荷、負電荷，酸、堿、鹽的水溶液中是正、負離子，金屬導體中是自由電子，球面顯示器中電子槍的電子流等。 電流的方向正電荷定向移動的方向規定為電流的方向有持續電流的條件電路中有電源；電路必須閉合。常見的電流大小（1）計算器工作時的電流：約100μA； （2）家用電視機工作時的電流：約0.5A； （3）半導體收音機工作時的電流：約50mA； （4）家用電冰箱工作時的電流：約1A； （5）手電筒工作時的電流：約200mA； （6）家用空調器工作時的電流：約5A； （7）家用節能燈工作時的電流：約0.1A； （8）雷電電流：可達2×105A
三、電流表 電阻特點其內阻很小，可視為零，接入電路中不影響電路中電流大小使用方法 （1）電流表必須和被測用電器串聯； （2）電流必須從正接線柱流入，負接線柱流出； （3）選擇合適的量程（0～0.6A；0～3A），被測電流不要超過電流表的量程； （4）不允許把電流表直接連接在電源的兩極上。常用量程（1）0～0.6安，每小格表示的電流值是0.02安； （2）0～3安，每小格表示的電流值是0.1安。
1．注意判斷電流方向時，要明確以下三點： （1）發生定向移動的是什么電荷； （2）此電荷從哪個物體轉移到哪個物體上； （3）如果定向移動的電荷是正電荷，則電流方向與該電荷移動的方向相同；如果定向移動的電荷是負電荷，則電流方向與該電荷移動的方向相反。 2．連接串聯電路的方法 （1）按照電源正極到負極的順序，將電路中的各元件逐個順次的連接起來，中間不分支； （2）開關的控制作用：控制電路上的所有用電器；開關位置改變，其控制作用不變。 3．連接并聯電路的方法： （1）方法（一）：“先干后支”法。即先將一個用電器（包括單獨控制該用電器的開關）與電源的正極和負極連接起來，再找出兩個分支點所在的位置，將并聯的其他用電器（含控制它的開關）接在兩個分支點之間。 （2）方法（二）：“先支后干”法。先將兩個或幾個用電器的兩端相連（如用電器有開關控制，則將開關與用電器作為整體來看），再將兩端相連的支點分別與電源的正極和負極相連。 （3）開關的控制作用：干路上的開關控制整條電路，各支路開關只控制所在支路。 4．根據電路圖連接實物圖的方法 電流路徑法：先確定電流方向，即電流從電源正極流出后依次經過哪些元件，再觀察有無分支。若有分支，先將一條支路連接完成，再在對應的支路處并聯上另一條支路。 標號法：從電源正極開始，先在電路圖中各元件的符號兩端標出序號，再在對應的實物圖中各元件兩端標上對應的序號，最后按照電路圖連接實物電路。 5．根據實物圖畫電路圖的方法 替換法：所謂替換法就是先將實物圖中的元件用規定的符號替換下來，再將符號整理整理成規范電路圖的一種方法。 節點法：所謂節點法就是找出電路中電流的分流點和匯流點，以這些點為分界，將電路分成幾段來畫的方法。 具體步驟：①先找出節點（并聯電路的分流點和匯流點）的位置，畫出干路；②對照實物圖找出一條支路并畫出來；③對照實物圖找出其他支路并依次畫出來；④將干路與各支路連接起來組成完整的電路圖。 6．設計電路的一般方法 （1）根據用電器工作時彼此獨立還是互相影響。確認電路的基本連接形式是串聯還是并聯； （2）根據開關對用電器的控制要求，確定開關的位置，在干路上還是在支路上； （3）畫出草圖，根據設計要求進行檢驗，不符合的地方進行修改； （4）整理并畫出規范的設計電路圖。 7．電流表異常測量原因總結 情境描述現象原因當閉合開關試觸時，發現電流表指針擺動出現了如圖所示的現象 量程選擇太大 當閉合開關試觸時，發現電流表指針擺動出現了如圖所示的現象 量程選擇太小 當閉合開關試觸時，發現電流表指針擺動出現了如圖所示的現象 電流表正、負接線柱接反 閉合開關前，發現電流表指針擺動出現了如圖所示的現象 電流表沒有調零
模型1 電流的單位、大小和方向
（2023 赤峰）如圖是電解水實驗原理圖，蓄電池在向外供電時把 　 　能轉化為電能。為增強水的導電性，通常向水中加少量的NaOH。在閉合開關的瞬間，溶液中的Na+移動方向是從C到D，則蓄電池的A端是　 　極。
【答案】化學；負。
【分析】（1）蓄電池在充電時，電能轉化為化學能，放電時化學能又轉化為電能；
（2）電荷的定向移動形成電流；正電荷定向移動的方向是電流的方向；負電荷的定向移動方向與電流方向相反；在電源的外部，電流的方向是從正極流向負極。
【解答】解：電池在向外供電時把化學能轉化為電能；溶液中的Na+移動方向是從C到D，故電流方向?yàn)閺腃到D，在電源的外部，電流的方向是從正極流向負極，所以電源的正極是B端，則蓄電池的A端是負極。
名師點撥：本題考查蓄電池在向外供電時的能量轉換、電流方向的規定的靈活運用，難度一般。
【變式練1】電流用符號　 　表示，單位是　 　符號為　 　，300 A＝　 　mA。
【答案】I；安培；A；0.3。
【分析】電流的符號是I，單位是安培，簡稱安，符號是A。電流單位間的換算關系是：1A＝103mA＝106μA。
【解答】解：電流的符號是I，單位是安培，簡稱安，符號是A，300μA＝300×10﹣3mA＝0.3mA。
【點評】物理學中各個物理量都有自己的符號和國際單位，不要將各符號和各單位相互混淆，另外熟練電流單位間的換算。
【變式練2】小華觀察到智能手機電池上標有的最大充電電流為780mA，合　 　 A。給智能手機充電時，手機與家中電視機的連接方式是　 （選填“串聯”或“并聯”）。
【答案】0.78；并聯
【分析】（1）根據1A＝1000mA換算；（2）為了使用電器正常工作，相互不影響，用電器必須并聯在家庭電路中。
【解答】解：（1）因?yàn)?A＝1000mA，所以780mA＝0.78A；
（2）因?yàn)榧彝ル娐分懈饔秒娖髦g既可以單獨工作又互不影響，因此手機與家中電視機的連接方式是并聯。
【點評】本題考查了電流單位的換算和串并聯電流的判斷，屬于基礎題。　
【變式練3】（2023 遼寧）（多選）在綜合實踐課堂上，小紅正在做如圖的游戲，用毛皮摩擦過的帶負電荷的塑料勺吸引紙片。若游戲過程中塑料勺接觸地面，就無法吸引紙片。下列有關游戲說法正確的是（　　）
A．塑料勺帶負電荷，是因?yàn)樗@得了電子
B．摩擦后塑料勺具有磁性，可以吸引紙片
C．與毛皮摩擦后的兩把塑料勺，帶同種電荷互相排斥
D．塑料勺接地的瞬間，電子定向移動方向即為電流方向
【答案】AC
【分析】摩擦起電的實質是電荷的轉移；帶電體能吸引輕小物體；同種電荷相互排斥，異種電荷相互吸引；正電荷定向移動的方向?yàn)殡娏鞣较颉?br/>【解答】解：A．摩擦起電的實質是電荷的轉移，塑料勺帶負電荷，是因?yàn)樗@得了多余的帶負電荷的電子，故A正確；B．摩擦后塑料勺帶電，能吸引輕小物體，可以吸引紙片，故B錯誤；C．與毛皮摩擦后的兩把塑料勺，帶同種電荷互相排斥；故C正確；D．塑料勺接地的瞬間，電子帶負電荷，定向移動方向與電流方向相反，故D錯誤。
模型2 電流大小的估測
（2023 綏化）下列有關物理量的估測，符合生活實際的是（　　）
A．學生課桌的高度大約為75dm
B．人們感覺舒適的環境溫度約為40℃
C．中學生受到的重力約為500N
D．考場內照明燈的電流約為2A
【答案】C
【分析】首先對題目中涉及的物理量有個初步的了解，對于選項中的數據，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A.學生課桌的高度大約為7.5dm，故A不符合實際；
B.人們感覺舒適的環境溫度約為23℃，故B不符合實際；
C.中學生受到的重力約為500N，故C符合實際；
D.考場內照明燈的額定功率約為40W，正常工作電流約為I0.18A，故D不符合實際。
名師點撥：對日常生活中的速度、質量、長度、時間等進行準確的估測，是初中學生需要掌握的一種基本能力，平時注意觀察，結合所學知識多加思考，逐漸培養這方面的能力。
【變式練1】（2023 黑龍江）以下說法中的物理量最接近實際的是（　　）
A．教室的門高度大約80cm
B．一名中學生的重量大約是50N
C．日光燈的電流約2A
D．兩個雞蛋的重力大約為1N
【答案】D
【分析】首先對題目中涉及的物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A、一層樓的高度約3m，教室門的高度約2m，故A不符合實際；
B、一名中學生的重量大約是500N，故B不符合實際；
C、日光燈的電流約0.2A，故C不符合實際；
D、兩個雞蛋的重力大約為1N，故D符合實際。
故選：D。
【點評】物理與社會生活聯系緊密，多了解一些生活中的常見量的值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。
【變式練2】（2023 濟南）（多選）下列對教室內相關數據的估計，與實際相符的是（　　）
A．新的白色粉筆的長度約10mm
B．教室內較為舒適的溫度約26℃
C．教室內空調的額定電流約10A
D．從地上撿起簽字筆做功約0.1J
【答案】BCD
【分析】首先要對選項中涉及的幾個物體的質量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A、一支新的白色粉筆的長度約10cm，故A錯誤；B、教室內較為舒適的溫度約26℃，故B正確；C、教室里空調的功率約為2000W，由P＝UI和我國家庭電路電壓U＝220V，可知教室內空調的額定電流約10A，故C正確；D、一支簽字筆的質量約為15g，從地上撿起簽字筆在力的方向上移動距離約80cm，從地上撿起簽字筆做功W＝Gh＝mgh＝15×10﹣3kg×10N/kg×0.8m＝0.12J，做功約0.1J，故D正確。
【點評】本題考查學生對生活中常見物體的數據的了解情況。　
【變式練3】（2022 泰安）下列對生活中常見物理量的估測，符合實際的是（　　）
A．教室內課桌的高度約為75dm
B．一名中學生的質量約為50kg
C．人體正常體溫約為38℃
D．家用電冰箱正常工作時的電流約為5A
【答案】B
【分析】首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A、課桌的高度大約80cm，故A錯誤；B、一名中學生的質量大約50kg，故B正確；C、人體正常體溫約為37℃，變化幅度不大，故C錯誤；D、家用電冰箱正常工作時的電流約為1A左右，故D錯誤。
【點評】物理與社會生活聯系緊密，多了解一些生活中常見物理量的值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。
模型3 電流表的使用和讀數
電流表是電路測量中常用工具，有關它的使用方法不符合使用要求的是（　　）
A．應讓電流從“+”接線柱流入，“﹣”接線柱流出
B．允許把電流表直接連到電源的兩極
C．電流表應與被測用電器串聯
D．測量電流時，需估測被測電流大小，無法估測時需用電流表大量程試觸
【答案】B
【分析】電流表的使用規則：
①電流表要串聯在電路中；
②電流要從“+“接線柱流入，從“﹣“接線柱流出（否則指針?lè)崔D(zhuǎn)）；
③被測電流不要超過電流表的量程（可以采用試觸的方法來看是否超過量程）；
④絕對不允許不經過用電器而把電流表連到電源的兩極上（電流表內阻很小，相當于一根導線。若將電流表連到電源的兩極上，輕則使電流表?yè)p壞，重則燒壞電流表、電源、導線）。
【解答】解：A、連接電流表時，應讓電流要從“+“接線柱流入，從“﹣“接線柱流出，故A符合使用要求。
B、電流表內阻很小，相當于一根導線。若將電流表直接連到電源的兩極上，會導致電路電流過大而燒壞元件，所以絕對不允許不經過用電器而把電流表連到電源的兩極上，故B不符合使用要求。
C、電流表應與被測電路串聯，故C符合使用要求。
D、被測電流不能超過電流表所選的量程，所以需估測被測電流大小，無法估測時需用電流表大量程試觸，故D符合使用要求。
名師點撥：本題考查了電流表的使用規則，電流表是電學部分最重要的電表之一，也是考試常考的內容，所以一定要掌握好。
【變式練1】（2023 萊蕪區二模）如圖所示的電表的讀數是（　　）
A．2.1A B．2.1V C．0.41A D．0.42A
【答案】D
【分析】讀取電表示數時，首先要明確電表選擇的量程和對應的分度值，讀數時視線與指針?biāo)鶎?duì)刻度線相垂直。
【解答】解：由圖知，電流表選擇的是0～0.6A量程，分度值是0.02A，此時的示數為0.42A。故D正確，ABC錯誤。故選：D。
【點評】此題考查的是電流表的讀數，屬于基本技能，難度不大，應該能夠正確解答。
【變式練2】（2023 碑林區校級三模）兩位同學在做“用電流表測量電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電表指針擺動分別出現了如圖甲、乙所示的兩種情況。分析在電流表的使用上，分別存在的問題是（　　）
A．甲表+、﹣接線柱接反了，乙表短路了
B．甲表選接的量程小了，乙表+、﹣接線柱接反了
C．甲表+、﹣接線柱接反了，乙表選接的量程小了
D．甲表斷路了，乙表短路了
【答案】C
【分析】電流表的正確使用方法：電流表和被測電路串聯；讓電流從“+”接線柱流入電表，從“﹣”極接線柱流出電表；不能超出電流表的量程；絕對不能把電流表直接連在電源的兩極上。根據電流表的指針偏轉情況，判斷出現的問題。
【解答】解：（1）甲圖中的指針?lè)崔D(zhuǎn)，說明出現的問題是：正負接線柱接反了；
（2）乙圖中的指針偏轉角度太大，說明出現的問題是：量程太小了。
故選：C。
【點評】本題考查了學生分析判斷電路故障的能力、對電流表的指針偏轉情況作出相應的判斷的能力，屬于考查基本能力的題目。
【變式練3】流過某手電筒小燈泡的電流大約是0.25A，等于　　毫安；如圖所示的電流表的示數是 　 　A。
【答案】250；0.26。
【分析】1A＝103mA＝106μA，1mA＝10﹣3A，1μA＝10﹣6A，據此進行單位換算。
先確定電流表的量程、對應的分度值，再根據指針的位置讀數。
【解答】解：0.25A＝0.25×103mA＝250mA；電流表選用的量程是0～0.6A，分度值為0.02A，示數為0.26A。
【點評】本題考查了電流單位換算和電流表的讀數方法，屬于基礎題目。　
模型4 串、并聯電路的辨別
（2022 內蒙古）在參觀未成年人法制教育基地時，某同學發現，一處地面上有“沉迷網絡”“打架斗毆”兩個圓形模塊。用腳踩其中任何一個模塊，與模塊連接的電視就會播放相應的教育短片。下列有關分析正確的是（　　）
A．兩個模塊相當于開關，彼此串聯
B．兩個模塊相當于電源，彼此串聯
C．兩個模塊相當于開關，彼此并聯
D．兩個模塊相當于電源，彼此并聯
【答案】C
【分析】根據并聯電路的各用電器可以獨立工作，互不影響的特點進行分析。
【解答】解：AC、兩個模塊可以單獨控制電視，所以是并聯，A錯誤，C正確。
BD、用腳踩其中任何一個模塊，與模塊連接的電視就會播放相應的教育短片，則兩個模塊相當于開關，B和D均錯誤。故選：C。
名師點撥：本題考查了串并聯電路的特點以及各元件的作用等知識，是一道理論聯系實際的好題，體現了物理來源于生活。
【變式練1】（2022 吉林）如圖所示的電路中，當開關S閉合時，燈泡L1、L2組成的電路為并聯的是（　　）
A． B．
C． D．
【答案】B
【分析】串聯電路，電流只有一條路徑，各元件之間相互影響；并聯電路，電流有多條路徑，各元件之間互不影響。
【解答】解：A、圖中電流只有一條路徑，依次經過這兩個燈，因此是串聯電路，故A錯誤；
B、圖中開關閉合時，電流有兩條路徑，分別經過這兩個燈泡，是并聯電路，故B正確；
C、圖中開關斷開時，兩燈組成串聯電路；開關閉合時，燈L2被短路，故C錯誤；
D、圖中開關閉合時，燈L1被短路，故D錯誤。
【點評】解決此類問題要熟練掌握串聯電路和并聯電路的特點。
【變式練2】（2022 自貢）在如圖所示電路中，當甲、乙均為電流表且開關S1閉合、S2斷開時，電阻R1、R2連接方式是 　 　聯。當甲、乙均為電壓表且開關S1、S2都閉合時，電阻R1、R2連接方式是 　 　聯。（均選填“串”或“并”）
【答案】并；串。
【分析】電流表的電阻非常小，在電路中相當于導線，分析電路時可以用導線代替，電壓表的電阻非常大，在電路中相當于斷路，分析電路時可以去掉。
串聯電路只有一條電流路徑，流過一個元件的電流同時流過另一個元件，因此各元件相互影響；并聯電路中有多條電流路徑，各支路上的元件互不影響；在并聯電路中，干路開關控制所有用電器，支路開關只控制本支路用電器。
【解答】解：當甲、乙均為電流表且開關S1閉合、S2斷開時，電路中有兩條電流路徑，電阻R1、R2連接方式為并聯，電流表甲測R2支路的電流，電流表乙測干路電流，干路開關控制整個電路；當甲、乙均為電壓表且開關S1、S2都閉合時，電路中只有一條電流路徑，電阻R1、R2連接方式為串聯，電壓表甲測電源電壓，電壓表乙測R2兩端的電壓。
【點評】本題考查了串聯電路和并聯電路的特點，關鍵是電表類型不同時電路串并聯的判斷和電表所測電路元件的辨別。
【變式練3】（2022 棗莊）疫情防控期間，各個單位和居民小區都加強了門衛保安工作，凡是內部車輛均可通過感應，自動打開門禁系統進入。外來車輛，駕駛員需要經過測溫、核查、登記后，由保安人員手動打開門禁系統進入。由此可知，該門禁系統的控制電路可能是（　　）
A． B．
C． D．
【答案】B
【分析】根據題意確定兩開關的連接方式；開關控制電動機時，應與電動機串聯。
【解答】解：小區內部車輛門禁系統可以自動識別將門打開，外部車輛需要門衛人員按動按鈕才能將門打開，若將門禁系統看做一個自動開關，按鈕看做一個手動開關，則兩個開關單獨都能打開大門，即兩開關并聯后再與電動機串聯，故B正確。
【點評】本題結合生活實際考查根據要求設計電路圖，關鍵是確定兩開關的連接。
模型5 串、并聯電路的設計和應用
（2023 自貢）在富順高鐵站的自動檢票閘機口，乘客需刷身份證，同時進行人臉識別，兩個信息都符合后閘機門（電動機）才自動打開，檢票通過。身份證和人臉識別系統都相當于開關，信息符合后開關自動閉合。下列電路中，符合上述要求的是（　　）
A． B．
C． D．
【答案】A
【分析】根據題意分析兩個開關的連接方式，從而得出正確的電路圖。
【解答】解：根據題意可知，只有兩個開關都閉合的情況下，閘機門自動打開，這說明兩個開關相互影響，是串聯的，然后與電動機串聯，故A正確。
名師點撥：本題考查根據要求設計電路，逐一對每個電路進行分析，找出與題中條件相符合的電路圖即可。
【變式練1】（2023 呼和浩特）多控開關常用于家庭電路和商場樓宇中，以實現多個開關對同一用電器的獨立控制。裝修房子的小沈，在設計樓梯照明電路時，希望通過樓上樓下兩個開關，隨時獨立操控?zé)襞萘翜纾鐖D電路圖正確的是（　　）
A． B．
C． D．
【答案】D
【分析】由題意“通過樓上樓下兩個開關，隨時獨立操控?zé)襞萘翜纭笨芍瑑砷_(kāi)關只有兩種情況，要么閉合時在同一導線上，要么閉合時不在同一導線上，據此分析。
【解答】解：A、由圖可知，開關S1、S2組成串聯電路，根據串聯電路的特點，開關S1、S2必須同時閉合燈泡才能發光，獨立操控?zé)襞莶涣粒蔄錯誤；
B、由圖可知，開關S1、S2并聯后再與燈泡串聯，開關S1、S2只要閉合一個，一個燈泡就發光，另一開關斷開、閉合都不影響另一個燈泡的亮滅，故B錯誤；
C、由圖可知，開關S1和燈泡并聯后，S2再與燈泡、定值電阻R組成串聯電路，當開關S1、S2同時閉合時，燈泡短路或只閉合S1電路斷路，燈泡不發光，只閉合S2的燈泡發光，開關彼此影響燈泡的亮滅，故C錯誤；
D、由圖可知，開關S1、S2之間由并排兩根導線，兩開關只有兩種情況，要么閉合時在同一導線上，要么閉合時不在同一導線上，若閉合時在同一導線上，燈泡發光，否則不發光，所以隨時獨立控制燈泡亮滅，故D正確。
故選：D。
【點評】此題考查串、并聯電路的設計與應用，讀懂題意是關鍵。
【變式練2】（2023 泰州）為了安全，汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于閉合開關，指示燈不亮；未系好安全帶時，相當于斷開開關，指示燈發光。符合上述要求的正確電路圖是（　　）
A． B．
C． D．
【答案】C
【分析】由題意知，未系好安全帶時指示燈亮，系好安全帶燈泡不亮，說明開關斷開指示燈亮，否則燈泡不亮即被短路了。
【解答】解：A、無論開關斷開還是閉合，燈泡都發光。不符合題意；B、無論開關斷開還是閉合，燈泡都發光。不符合題意；C、開關斷開，燈泡和保護電阻串聯能夠發光；開關閉合，燈泡被短路不能發光。符合題意；D、開關斷開，燈泡與保護電阻串聯能夠發光；開關閉合造成電源短路。不符合題意。
【點評】本題利用了對用電器短路時，用電器將不工作設計電路，注意不能出現對電源短路的情況，電阻是保護電阻，可使電路對電源不被短路。　　
【變式練3】（2023 長沙）“浴霸”里的電加熱器和換氣扇能獨立工作互不干擾，符合上述要求的電路是（　　）
A． B．
C． D．
【答案】A
【分析】由題意可知，電加熱器和換氣扇都能各自獨立工作，說明它們的連接方式是并聯，且各自支路由開關單獨控制。
【解答】解：要求電加熱器和換氣扇相互不影響，能獨立工作，故應使電加熱器和換氣扇并聯，且各自的支路有一個開關控制，干路上沒有開關，故A正確。
【點評】本題考查電路的設計；用電器并聯時可以單獨工作、相互不影響。
模型6 串、并聯電路的電流規律及應用
（2023 鄂州）如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。下列說法正確的是（　　）
A．L1與L2串聯
B．開關S只控制L1
C．L1、L2的電流分別是0.3A、0.2A
D．L1、L2的電流分別是0.5A、0.3A
【答案】C
【分析】由電路圖可知，兩燈泡并聯，開關S在干路中，電流表A測干路的電流，電流表A1測燈L1的電流；由并聯電路的特點求出流過小燈泡L2的電流。
【解答】解：由電路圖可知，兩燈泡并聯，開關S控制干路，電流表A測干路的電流，電流表A1測燈L1的電流，故通過燈泡L1的電流是0.3A；因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，所以流過燈泡L2的電流：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，故C正確。
名師點撥：本題考查了并聯電路的電流特點，難度較小。
【變式練1】在如圖所示的電路中，閉合開關，一燈較亮，一燈較暗，則下列說法正確的是（　　）
A．電流一樣大 B．較暗的燈中電流較大
C．較亮的燈中電流較大 D．條件不足無法判斷
【答案】A
【分析】由電路圖可知，兩燈泡串聯，根據串聯電路的電流特點可知通過兩燈泡的電流關系即可得出答案。
【解答】解：由電路圖可知，兩燈泡串聯，∵串聯電路中各處的電流相等，∴通過兩燈泡的電流相等。故選：A。
【點評】本題考查了串聯電路的電流特點，是一道基礎題目。
【變式練2】（2023 東營區校級模擬）小華在探究串聯電路電流規律時，按圖乙連接好電路，閉合開關S1后觀察到A1、A2兩個電流表的指針偏轉情況如圖乙，下列說法正確的是（　　）
A．電流表A2的示數為0.15A
B．電流每流過一個燈泡，都會減弱一些
C．兩個燈泡的亮度一定相同
D．電流表A3的示數為0.3A
【答案】D
【分析】（1）根據電流表所選量程確定其分度值，然后即可讀數；串聯電路中，電流處處相等。據此分析判斷。（2）燈泡的亮度取決于其實際功率的大小。
【解答】解：A、由圖可知，電流表A2所選量程為0～3A，由指針位置可知，電流表A2的示數為0.3A，故A錯誤；B、串聯電路中，電流處處相等。因此電流每流過一個燈泡，不會減弱，故B錯誤；C、燈泡的亮度取決于其實際功率的大小。因不知兩個燈泡的電阻關系，因此不能確定兩個燈泡的亮度一定相同，故C錯誤；D、由圖可知，電流表A1所選量程為0～0.6A，由指針位置可知，電流表A1的示數為0.3A，串聯電路中，電流處處相等。因此電流表A3的示數也為0.3A，故D正確。
【點評】本題考查串聯電路電流的特點以及儀表的使用，注意：燈泡的亮度取決于其實際功率的大小，屬于基礎題。
【變式練3】（2022 天津）如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。則通過小燈泡L1、L2的電流分別是（　　）
A．0.3A 0.2A B．0.2A 0.3A
C．0.5A 0.3A D．0.5A 0.2A
【答案】A
【分析】由電路圖可知，兩燈泡并聯，電流表A測干路的電流，電流表A1測燈L1的電流；由并聯電路的特點求出流過小燈泡L1上的電流。
【解答】解：因?yàn)閮蔁襞莶⒙?lián)，電流表A測干路的電流，電流表A1測燈L1的電流，并聯電路中干路電流等于各支路電流之和，所以流過燈泡L2的電流：I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A。故通過燈泡L1的電流是0.3A；通過燈泡L2的電流是0.2A；故選：A。
【點評】分析清楚電路結構、熟練應用并聯電路的電流特點可以正確解題。
模型7 判斷電路中電流表的測量對象
（2023 懷化）選項圖中能夠直接測出燈L1電流的電路是（　　）
A． B．
C． D．
【答案】C
【分析】電流表應該與被測用電器串聯，并且使電流從正接線柱流入，負接線柱流出，據此判斷。
【解答】解：A、圖中電流表與燈L1串聯，但電流表的正負接線柱接反了，故A不合題意；
B、圖中電流表串聯在干路中，測的是干路電流，故B不合題意；
C、圖中電流表與燈L1串聯，電流表的正負接線柱接法正確，能夠直接測量通過燈L1的電流，故C符合題意；
D、圖中電壓表與燈L1串聯，不能測燈L1的電流，故D不合題意。
故選：C。
名師點撥：熟知電流表的連接方法，會判斷電流表與哪個用電器串聯，并注意電流表的正負接線柱接法，是解答的關鍵。
【變式練1】（2022 菏澤）關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（　　）
A．①③ B．①④ C．②③ D．②④
【答案】D
【分析】串聯電流中電流只有一條路徑，并聯電路中電流有兩條或多條路徑，根據電流路徑以及電表的連接情況確定電路的連接方式和電表測量對象。
【解答】解：①開關閉合后，電流有兩條路徑，因此兩燈泡的連接方式是并聯；②電流表A2串聯在干路中，測電路中的總電流；③電流表A1與燈泡L2串聯，測燈泡L2的電流；所以①③錯誤，②④正確。故選：D。
【點評】解決此題的關鍵是認真的分析電路圖，觀察出兩個燈泡是串聯還并聯，再觀察電流表測量的是誰的電流，根據電流表與被測用電器串聯確定電流表測量的用電器。　
【變式練2】（2023 泰安）下列電路中，閉合開關后，電流表能正確測量出通過燈泡L2電流的是（　　）
A． B．
C． D．
【答案】D
【分析】電流表應串聯接入電路中，電流從電流表的正接線柱流入，從負接線柱流出；電流表與誰串聯，測量的就是誰的電流。
【解答】解：A、電流表與燈泡L2并聯接入了電路，不能測量通過燈泡L2的電流，故A錯誤；B、閉合開關后，該電路為并聯電路，電流表與L1串聯在支路中，能直接測量L1的電流，故B錯誤；C、閉合開關后，該電路為并聯電路，電流表接在干路中，測量的是總電流，無法直接測量L2的電流，故C錯誤；D、閉合開關后，該電路為串聯電路，電流表能測量通過L2的電流，故D正確。
【點評】本題考查了電流表的連接方式、電流表的作用。
【變式練3】如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（　　）
A．撤掉導線a，電流表測量的是電路的總電流
B．撤掉導線a，電流表測量的是小燈泡L1的電流
C．撤掉導線b，電流表測量的是小燈泡L2的電流
D．撤掉導線c，電流表測量的是小燈泡L2的電流
【答案】D
【分析】電流表使用時與被測電路串聯，電流從“+”接線柱流入，從“﹣”接線柱流出，據此分析電路即可解答。
【解答】解：AB、由圖可知，撤掉導線a，燈L1和L2并聯，電流表沒有接入電路，所以電流表既不是測總電流，也不是測小燈泡L1的電流，故AB錯誤；C、由圖可知，撤掉導線b，燈L1和L2并聯，電流表串聯在干路中，即電流表測量的是電路的總電流，故C錯誤；
D、由圖可知，撤掉導線c，燈L1和L2并聯，電流表串聯在L2的支路中，即電流表測量的是小燈泡L2的電流，故D正確。
【點評】本題主要考查了對電路的分析、電流表測量對象的判斷，明確電流表與用電器串聯是關鍵。
模型8 實物電路圖的連接
（2022 貴陽）如圖所示是未完成連接的實物電路，請用筆畫線代替導線完成該電路連接。
要求：兩燈并聯，開關S同時控制兩燈，電流表測量干路電流，導線不能交叉。
【答案】如圖所示
【分析】并聯：用電器并列連接的電路。開關與控制的電路串聯，電流表與待測電路串聯。
【解答】解：由題知，兩燈并聯，則電流的路徑有兩條；開關控制干路，開關接在干路上，電流表測量干路電流，電流表串聯在干路上，實物連接如答案圖所示。
名師點撥：本題考查根據要求連接實物圖，關鍵是明確開關與電流表的連接。
【變式練1】（2022 淮安）用筆畫線代替導線，連接圖中實物電路，使電燈L1、L2串聯。
【答案】如圖所示
【分析】根據題目要確定各電路元件的連接方式，然后連接實物電路圖。
【解答】解：使電燈L1、L2串聯，在電流的路徑只有一條，如答案圖所示。
【變式練2】（2022 自貢）如圖是測量小燈泡電阻阻值的實物電路圖，其中有一根導線連接錯誤，請你在錯誤的導線上畫“×”，并用筆畫線代替導線畫出正確的連接方式。
　【答案】如圖所示
【分析】測量小燈泡電阻的實驗中，電壓表應該測小燈泡兩端的電壓，而實物圖中電壓表測電源電壓，據此改正電路。
【解答】解：原圖中電壓表測電源電壓，電壓表應該測小燈泡兩端的電壓，如答案圖所示。
【點評】本題考查測量小燈泡電阻的實驗，其中實物圖的連接是必考題。　
【變式練3】（2022 達州）某船上裝有平衡警示電路，其中S為重力開關，金屬片M可繞O點自由轉動。
當船水平時，M在a、b中間；當船左傾到一定程度時，綠燈亮、電鈴響；當船右傾到一定程度時，紅燈亮、電鈴響。請完成電路圖。
【答案】如圖所示
【分析】串聯的各電路元件相互影響，不能獨立工作，并聯的各電路元件互不影響，能獨立工作；根據題意判斷各電路元件的連接方式，然后連接電路圖。
【解答】解：當船左傾到一定程度時，綠燈亮、電鈴響，開關接a，綠燈與電鈴串聯接入電路；當船右傾到一定程度時，紅燈亮、電鈴響，開關接b，紅燈與電鈴串聯接入電路；由題意可知，紅燈與綠燈互不影響，能獨立工作，它們是并聯的，不論開關接a還是接b，電鈴都接入電路，電鈴串聯在干路中，電路圖如答案圖所示。。
【點評】本題考查了設計電路的能力，注意并聯電路中各用電器互不影響，而串聯電路中各元件相互影響。

展開更多......

收起↑
