專題18 滑輪、機械效率

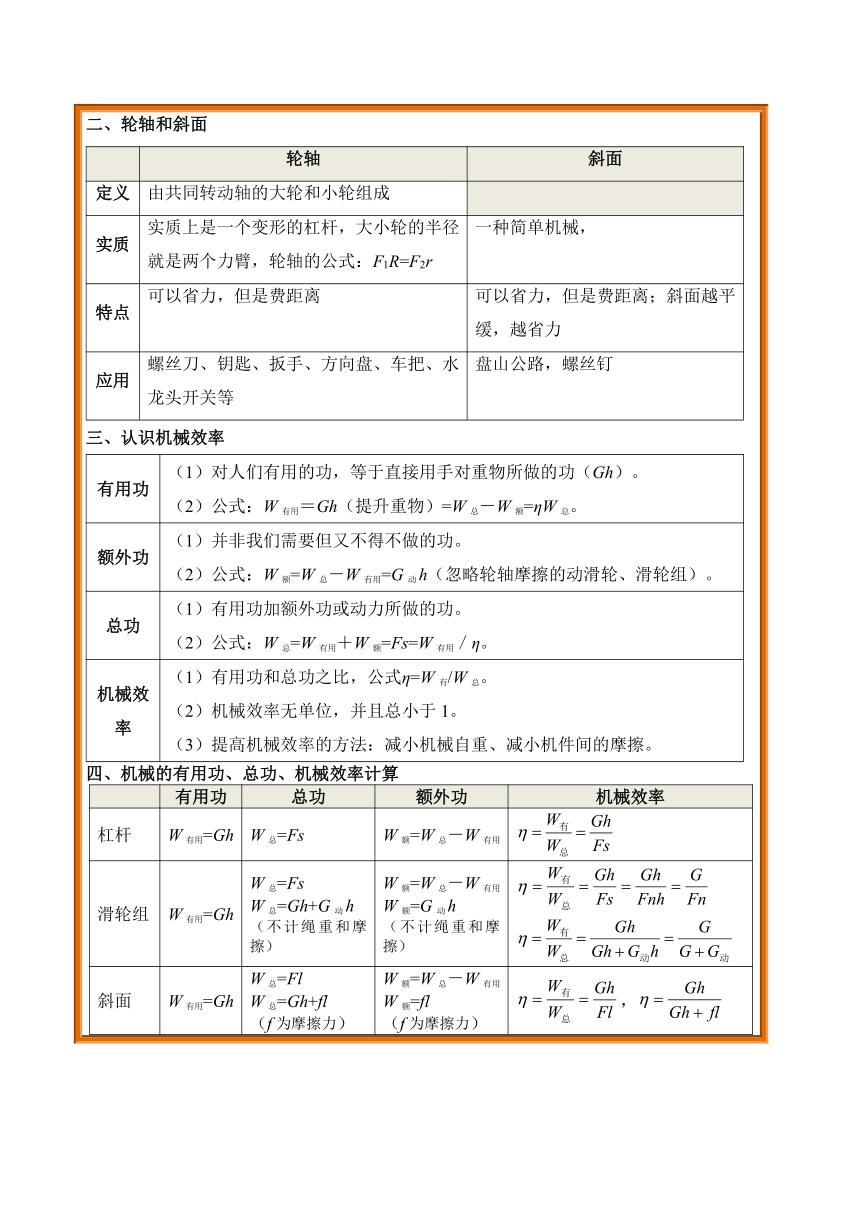

一、定滑輪、動滑輪和滑輪組的對比 二、輪軸和斜面 輪軸斜面定義由共同轉動軸的大輪和小輪組成實質實質上是一個變形的杠桿，大小輪的半徑就是兩個力臂，輪軸的公式：F1R=F2r一種簡單機械，特點可以省力，但是費距離可以省力，但是費距離；斜面越平緩，越省力應用螺絲刀、鑰匙、扳手、方向盤、車把、水龍頭開關等盤山公路，螺絲釘
三、認識機械效率 有用功（1）對人們有用的功，等于直接用手對重物所做的功（Gh）。 （2）公式：W有用＝Gh（提升重物）=W總－W額=ηW總。額外功（1）并非我們需要但又不得不做的功。 （2）公式：W額=W總－W有用=G動h（忽略輪軸摩擦的動滑輪、滑輪組）。總功（1）有用功加額外功或動力所做的功。 （2）公式：W總=W有用＋W額=Fs=W有用／η。機械效率（1）有用功和總功之比，公式η=W有/W總。 （2）機械效率無單位，并且總小于1。 （3）提高機械效率的方法：減小機械自重、減小機件間的摩擦。
四、機械的有用功、總功、機械效率計算 有用功總功額外功機械效率杠桿W有用=GhW總=FsW額=W總－W有用滑輪組W有用=GhW總=Fs W總=Gh+G動h （不計繩重和摩擦）W額=W總－W有用 W額=G動h （不計繩重和摩擦） 斜面W有用=GhW總=Fl W總=Gh+fl （f為摩擦力）W額=W總－W有用 W額=fl （f為摩擦力），

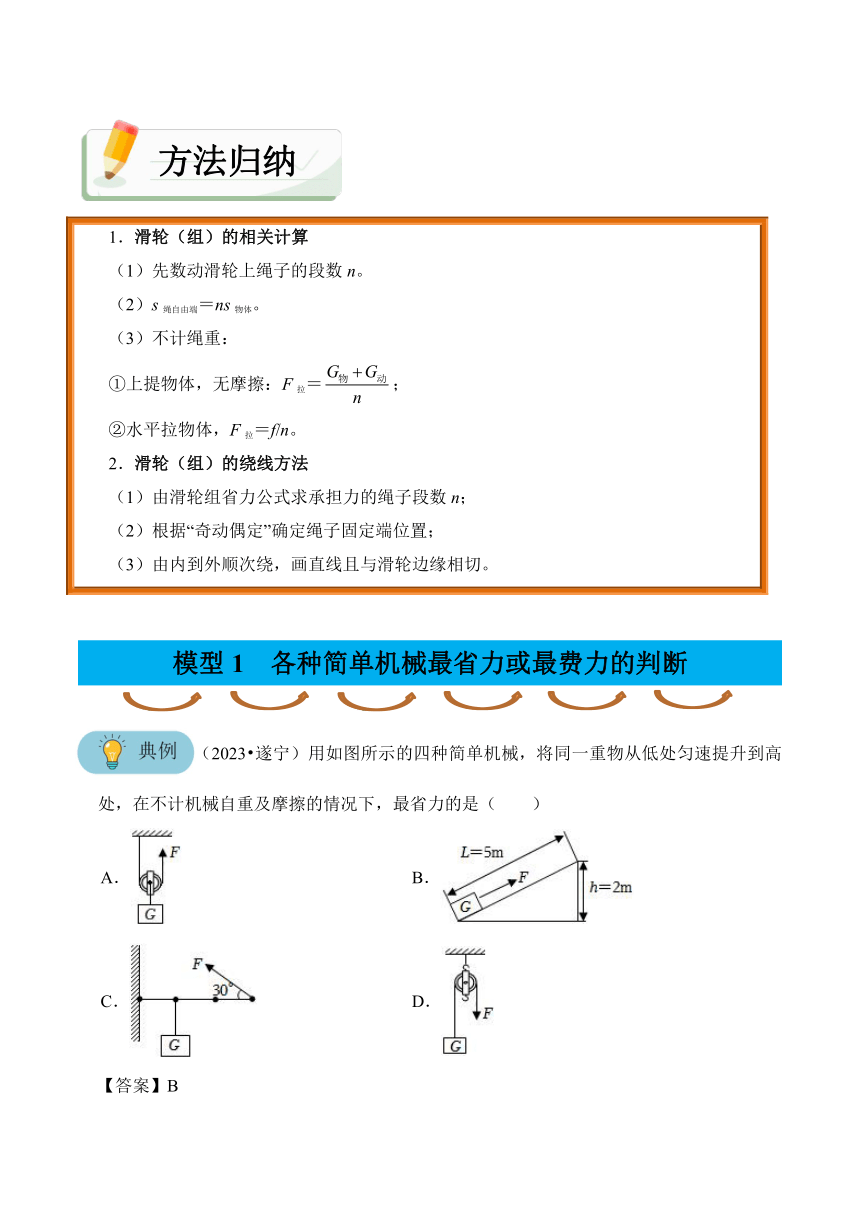

1．滑輪（組）的相關計算 （1）先數動滑輪上繩子的段數n。 （2）s繩自由端＝ns物體。 （3）不計繩重： ①上提物體，無摩擦：F拉＝； ②水平拉物體，F(xiàn)拉＝f/n。 2．滑輪（組）的繞線方法 （1）由滑輪組省力公式求承擔力的繩子段數n； （2）根據“奇動偶定”確定繩子固定端位置； （3）由內到外順次繞，畫直線且與滑輪邊緣相切。
模型1 各種簡單機械最省力或最費力的判斷
（2023 遂寧）用如圖所示的四種簡單機械，將同一重物從低處勻速提升到高處，在不計機械自重及摩擦的情況下，最省力的是（　　）
A． B．
C． D．
【答案】B
【分析】（1）動滑輪在理想情況下可以省一半力。
（2）斜面長是斜面高的多少倍，所用的拉力就是物重的多少分之一。
（3）根據杠桿的平衡條件進行分析。
（4）使用定滑輪不省力。
【解答】解：A、動滑輪可以省一半力，；B、不計機械自重及摩擦的情況下，根據斜面的長度和高度可知：FL＝Gh，；
C、根據題圖可知：此時杠桿的動力臂是阻力臂的1.5倍，所以；D、使用定滑輪不省力，即F＝G。綜上可知：最省力的是斜面，故B符合題意，ACD不符合題意。
名師點撥：本題主要考查了常見的簡單機械的省力狀況，屬于基礎性題目；會利用杠桿原理進行分析。
【變式練1】（2023 海南）用下列簡單機械提升同一重物，忽略機械自重和摩擦，最省力的是（　　）
A． B．
C． D．
【答案】A
【分析】（1）根據杠桿平衡條件來分析；
（2）忽略機械自重和摩擦，滑輪組繩子拉力為物重的來分析。
【解答】解：分別用如圖四種機械提起同一重物，忽略機械自重和摩擦：則
A、根據杠桿平衡條件可得：G×L＝F×3L，則FG；
B、由圖可知，該滑輪組由1股繩子承擔物重，拉力等于物重；
C、由圖可知，該滑輪組由2股繩子承擔物重，拉力為物重的二分之一；
D、由圖可知，該滑輪組由2股繩子承擔物重，拉力為物重的二分之一。
綜上分析可知，最省力的是A。
【點評】本題考查學生對杠桿平衡條件和滑輪及滑輪組的綜合理解和運用。
【變式練2】（2022 廣東）分別使用圖中四種裝置勻速提升同一重物，不計滑輪重、繩重和摩擦，最省力的是（　　）
A． B． C． D．
【答案】A
【分析】由題知，不計摩擦和動滑輪重，先分析所用的是定滑輪、動滑輪還是滑輪組，
若是定滑輪，不省力，F(xiàn)＝G；
若是動滑輪，省一半力，F(xiàn)G；
若是滑輪組，找出拉動動滑輪繩子股數n，則FG。
【解答】解：由題知，不計摩擦和動滑輪重，
A、使用的是滑輪組，n＝3，F(xiàn)G。
B、使用的是滑輪組，n＝2，F(xiàn)G；
C、使用的是定滑輪，F(xiàn)＝G；
D、使用的是動滑輪，F(xiàn)G；
由此可知A圖中最省力，F(xiàn)G。
故選：A。
【點評】本題考查了不計摩擦和動滑輪重時，使用滑輪組省力情況的計算，能確定拉動動滑輪繩子股數（直接從動滑輪上引出的繩子股數）是本題的突破口。
【變式練3】（2021 煙臺）用如圖所示的四種方式勻速提升同一物體（不計機械自重和摩擦），其中最費力的是（　　）
A． B． C． D．
【答案】A
【分析】（1）使用動滑輪時，若動力作用在輪上，可以省一半的力，但費距離；若動力作用在軸上，則不能省力，費一倍的力，但可以省距離；
（2）定滑輪不能省力，但能改變力的方向；
（3）滑輪組是動滑輪、定滑輪的組合，可以省力，也可以改變力的方向；
（4）使用斜面的好處是可以省力，但費距離。
【解答】解：不計機械自重和摩擦，設物重為G，由圖知：
A、使用此動滑輪時，由于動力作用在軸上，所以費一倍的力，即F1＝2G；
B、此裝置是定滑輪，不能省力，所以F2＝G；
C、此裝置是滑輪組，承擔物重的繩子有3股，所以F3G；
D、此裝置是斜面，且L＝2h，所以F4G。
比較可知，上述裝置中，最省力的是C，最費力的是A。
故選：A。
【點評】本題考查了學生對滑輪、滑輪組以及斜面特點的理解和運用，利用好“不計機械自重和摩擦”是本題的關鍵。
【變式練4】（2022 鄂爾多斯）使用下列機械時，用大小相等的拉力F，能提起最重貨物的是（不計機械自重和摩擦）（　　）
A． B． C． D．
【答案】D
【分析】A中是定滑輪，使用它不省力；
B中是動滑輪，使用它可以省一半的力，
C中是杠桿，設每一小格的長度為L(zhǎng)，根據杠桿平衡條件可知G3，
D中是輪軸，可等效為杠桿，根據G4 r＝F 3r可知G4。通過比較可知能提起最重貨物的機械。
【解答】解：A中是定滑輪，使用它不省力，故G1＝F，
B中是動滑輪，使用它可以省一半的力，故G2＝2F，
C中是杠桿，設每一小格的長度為L(zhǎng)，根據杠桿平衡條件可知，G3 2L＝F 3L，解得G3F，
D中是輪軸，可等效為杠桿，則G4 r＝F 3r，故G4＝3F。通過比較可知G4最大。
【點評】本題考查滑輪、杠桿的有關知識，是一道綜合題。
模型2 動滑輪和定滑輪的特點
（2023 自貢）如圖所示，用一根繩子繞過定滑輪，一端拴在鉤碼上，手執另一端，分別用力F1、F2、F3勻速拉起鉤碼。忽略繩子與滑輪的摩擦，下列說法正確的是（　　）
A．F1、F2、F3的大小相等 B．F1最大
C．F2最大 D．F3最大
【答案】A
【分析】定滑輪的工作特點是：使用定滑輪只能改變力的方向，不能省力。
【解答】解：由圖可知，圖中滑輪是定滑輪，定滑輪不能省力，忽略繩子與滑輪的摩擦，所以F1、F2、F3都與物體重力相等，所以三種拉法所用拉力一樣大，故BCD錯誤，故A正確。
名師點撥：本題考查了定滑輪及工作特點，屬于基本內容，比較簡單；知道定滑輪和動滑輪的定義及其特點是關鍵。
【變式練1】（2021 赤峰）升國旗時，旗手緩緩向下拉繩子，旗子就會徐徐上升，如圖所示，關于旗桿上端定滑輪的作用，說法正確的是（　　）
A．省力 B．省功
C．費力 D．改變力的方向
【答案】D
【分析】定滑輪是軸固定不動的滑輪，使用定滑輪不省力但能改變力的方向，據此分析即可。
【解答】解：由圖可知，旗桿頂部滑輪的軸是固定不動的，為定滑輪，使用定滑輪的優點是可以改變力的方向，但不能省力，故ABC錯誤，D正確。
【點評】本題主要考查學生對定滑輪工作特點的了解和掌握，是一道基礎題。
【變式練2】（2023 常德）如圖所示小明組裝了甲、乙兩種滑輪，用來提升同一物體，G物＝200N（不計繩重、輪重和摩擦），要使物體豎直勻速提升2m。下列說法中正確的是（　　）
A．F甲＝200N，并向上移動4m
B．F甲＝100N，并向上移動2m
C．F乙＝200N，并向上移動1m
D．F乙＝400N，并向上移動1m
【答案】D
【分析】（1）軸不隨物體一起運動的滑輪是定滑輪，使用定滑輪不省力但能改變力的方向；（2）軸隨物體一起運動的滑輪是動滑輪，使用動滑輪能省一半力，但費距離，繩自由端移動的距離s＝2h。
【解答】解：AB、圖甲是動滑輪，動滑輪不能改變力的方向，但是可以省一半的力，所以F甲G物200N＝100N，拉力端移動的距離為s＝2h＝2×2m＝4m，故AB錯誤；CD、圖乙是動滑輪，由圖可知，G物F乙＝200N，所以F乙＝400N，拉力端移動的距離為s'2m＝1m，故C錯誤，D正確。
【點評】此題考查了動滑輪的工作特點，是一道基礎題。
【變式練3】（2021 鹽城）旗桿頂端裝有定滑輪，升旗時旗手向下拉繩子，國旗冉冉升起。下列說法正確的是（　　）
A．旗手對繩的拉力一定等于國旗重力
B．旗手對繩的拉力等于國旗重力的一半
C．國旗上升的距離等于被旗手拉下的繩端移動距離
D．國旗上升的距離等于被旗手拉下的繩端移動距離的一半
【答案】C
【分析】定滑輪使用時，滑輪的位置固定不變；定滑輪實質是等臂杠桿，不省力也不費力，但可以改變作用力方向。
【解答】解：AB、旗桿頂端裝有的定滑輪，實質是等臂杠桿，使用時，不省力也不費力。不計繩重和摩擦且國旗勻速上升時，旗手對繩的拉力一定等于國旗重力，若計繩重和摩擦，旗手對繩的拉力大于國旗重力，故AB錯誤；
CD、旗桿頂端裝有定滑輪，定滑輪實質是等臂杠桿，使用時，不省距離也不費距離，則國旗上升的距離等于被旗手拉下的繩端移動距離，故C正確、D錯誤。
【點評】本題主要考查定滑輪及其工作特點，比較基礎。
35．（2022 赤峰）小李同學在利用如圖所示裝置研究動滑輪特點時，猜想：如果忽略繩重與摩擦，繩端拉力F可能與被提升木塊所受的重力、木塊上升的高度、動滑輪所受的重力、動滑輪的直徑這些因素有關。
（1）若小李探究繩端拉力F與動滑輪直徑的關系，請將實驗步驟補充完整。
步驟一：按圖安裝動滑輪。
步驟二：勻速拉動彈簧測力計，使木塊升高，讀出拉力F的值并記錄。
步驟三：換用 　 　的動滑輪，使同一木塊勻速上升相同的高度，讀出拉力F的值并記錄。
步驟四：重復步驟三，多做幾次實驗。
（2）步驟四的目的是：　 　。
（3）若小李五次實驗測得F分別為：1.8N、1.8N、1.8N、1.8N、1.8N，則初步得到的結論是：在其他因素相同時，　 　。
【答案】（1）重力相同、直徑不同；（2）多次測量避免偶然性；（3）繩端拉力F與動滑輪直徑無關。
【分析】（1）利用控制變量法進行實驗探究。（2）多次測量避免偶然性。
（3）根據實驗數據可出實驗結論。
【解答】解：（1）若小李探究繩端拉力F與動滑輪直徑的關系，需要控制動滑輪的重力相同，而直徑不同，實驗步驟如下：
步驟一：按圖安裝動滑輪。
步驟二：勻速拉動彈簧測力計，使木塊升高，讀出拉力F的值并記錄。
步驟三：換用重力相同、直徑不同的動滑輪，使同一木塊勻速上升相同的高度，讀出拉力F的值并記錄。
步驟四：重復步驟三，多做幾次實驗。
（2）步驟四的目的是：多次測量避免偶然性。
（3）若小李五次實驗測得F分別為：1.8N、1.8N、1.8N、1.8N、1.8N，則初步得到的結論是：在其他因素相同時，繩端拉力F與動滑輪直徑無關。
【點評】本題考查了動滑輪的特點，用好控制變量法是解題的關鍵。
模型3 動滑輪中的計算
（2023 菏澤）用動滑輪在水平地面上沿直線勻速拉動重為G的物體，如圖所示。已知水平拉力為F，物體受到地面的摩擦力為f，物體移動的距離為s。下列說法正確的是（　　）
A．重力做功數值為Gs
B．拉力做功數值為Fs
C．摩擦力做功數值為fs
D．使用此滑輪既省力又省功
【答案】C
【分析】使用滑輪組水平拉動物體，拉力F所做的功為總功，克服物體摩擦力所做的功為有用功，從圖可知，由2段繩子與動滑輪相連，則s拉＝2s物，任何機械都不省功。
【解答】解：A．物體在重力方向沒有移動距離，重力做功數值為0，故A錯誤；
B．由2段繩子與動滑輪相連，物體移動的距離為s，拉力移動距離則s拉＝2s，拉力做功數值為W＝Fs拉＝2Fs，故B錯誤；
C．摩擦力做功數值為fs，故C正確；
D．任何機械都不省功，使用此滑輪可省力，但不省功，故D錯誤。
名師點撥：本題考查考查動滑輪使用時有關功的計算，屬于中檔題。
【變式練1】（2022 黔西南州）如圖所示，通過滑輪沿水平方向拉動重為20N的物體A，不計滑輪重及其摩擦。當拉力F為4N時，物體A受到的拉力為
　 　N；用這種方法使用滑輪是為了　 　。
【答案】8；省力。
【分析】由圖知，使用的是動滑輪，n＝2，不計滑輪重及其摩擦，物體A受到的拉力F′＝2F；軸隨物體一起運動的滑輪叫做動滑輪，動滑輪可以省一半的力，但不可以改變動力方向。
【解答】解：由圖可知，繞在動滑輪上繩子的有效股數n＝2，則物體A受到的拉力F′＝2F＝2×4N＝8N；動滑輪可以省一半的力，但不可以改變動力方向。
【點評】本題主要考查有關動滑輪的拉力計算和特點，關鍵是水平使用滑輪組時繩子有效股數n的確定。
【變式練2】（2022 上海）用如圖所示的滑輪沿豎直方向提起一重為16牛的物體A（滑輪自身重力及摩擦忽略不計），滑輪處于靜止?fàn)顟B(tài)，其實質是一個
　 　杠桿，力F的大小為　 牛，此時物體A所受到的合力大小為 牛。
【答案】省力；8；0。
【分析】（1）定滑輪的本質是等臂杠桿，不省力，也不省距離；動滑輪的本質是動力臂是阻力臂二倍的杠桿，可以省一半的力，但是費距離。
（2）當物體受平衡力作用時，物體處于靜止?fàn)顟B(tài)或勻速直線運動狀態。
【解答】解：（1）由圖知，該滑輪是動滑輪，其本質是動力臂為阻力臂二倍的省力杠桿；
（2）滑輪處于靜止?fàn)顟B(tài)時不計滑輪重，拉力F16N＝8N；
（3）物體靜止時，受平衡力作用，即物體A所受到的合力大小為0牛。
【點評】本題考查了動滑輪的實質以及平衡力，屬于力學基礎內容的考查。
【變式練3】（2023 四川）如圖所示，小茗同學將重120N的物體勻速提起，已知滑輪的重力均為30N，不計繩重和摩擦，此過程中人對繩子的拉力為　　N，滑輪組的機械效率為　 　。
【答案】75；80%。
【分析】（1）從圖中可知n＝2，不計繩重和摩擦，根據F（G+G動）求此過程中人對繩子的拉力；（2）根據η得出該滑輪組的機械效率。
【解答】解：（1）從圖中可知n＝2，不計繩重和摩擦，此過程中人對繩子的拉力為：
F（G+G動）（120N+30N）＝75N；
（2）該滑輪組的機械效率為：η100%＝80%。
【點評】本題考查拉力和機械效率的有關計算，綜合性強，難度適中。
模型4 設計滑輪組的繞繩方案
（2023 泰州）工人站在地面上用如圖的滑輪組提升重物，畫出滑輪組的繞繩方式。
【答案】如圖所示
【分析】在使用滑輪組提升重物時，既要考慮到它的省力情況，還應注意動力的施力方向。
【解答】解：因?yàn)榛喗M要求工人站在地面上提升重物，因此，在繞繩時，最終的繩子自由端方向應該向下，由外向內畫出繞繩方式，如答案圖所示，由兩段繩子承擔物重。
名師點撥：設計滑輪組的繞繩方案應從兩方面考慮，一是省力情況，二是繩子自由端的朝向。
【變式練1】（2023 金昌）如圖所示，小亮用滑輪組將裝修材料運到樓上，請用筆畫線幫他組裝最省力的滑輪組。
【答案】如圖所示
【分析】滑輪組可以省力也可以改變力的方向，根據題目對拉力方向的要求進行解答。
【解答】解：由圖可知，小亮站在地面上，要想運用滑輪組將裝修材料運輸?shù)綐巧希Ψ较蛳蛳拢粋€(gè)動滑輪最多繞三股繩子，所以要從動滑輪的上掛鉤繞起，依次繞過下面的定滑輪、動滑輪和上面的定滑輪，如答案圖所示。
【點評】對于滑輪組的組裝與繞線方法，要看清題目的每一個要求，靈活運用看，不能死記硬背最省力的繞線方法。
【變式練2】（2023 哈爾濱）小麗學習了滑輪的知識后，想利用滑輪組設計一個升降裝置，自己把物體吊上樓來，請你畫出最省力的繞線方式和物體所受重力的示意圖。
【答案】如圖所示
【分析】承擔物重的繩子段數越多越省力，由此完成最省力的繞線方式，重力的方向豎直向下，作用點在重心。
【解答】解：要使滑輪組最省力，需要承擔物重的繩子段數最多，圖中只有一個定滑輪和一個動滑輪，最多只能有3股繩子，所以繩子要系在動滑輪上面的掛鉤上，依次向外繞線；過物體的重心，作豎直向下的重力G，如答案圖所示。
【點評】本題考查滑輪組的繞法和重力的示意圖，屬于基礎題。
【變式練3】（2021 鄂爾多斯）如圖1是一款升降座椅裝置，其簡圖如圖2，請?jiān)趫D2中畫出滑輪組的繞線情況，要求繩子的末端繞至按鈕處。
【答案】如圖所示
【分析】在繞線時，可以從動滑輪或定滑輪繞起，依次繞過每一個滑輪，在題目中要根據實際情況而定。
【解答】解：由題意可知，要求繩子的末端繞至按鈕處，則可從按鈕開始，引出一條繩子，依次繞過最上面的定滑輪、下面的動滑輪、上面的第二個定滑輪，最后回到動滑輪的掛鉤上，如答案圖所示。
【點評】此題主要考查了滑輪組的組裝，要掌握滑輪組的兩種繞線方式：可以從定滑輪或動滑輪繞起。解決此題的關鍵是確定用力的方向。
模型5 有用功、額外功和總功
（2023 郴州）如圖所示，物體重10N，每個滑輪重1N，在F＝2.5N的拉力作用下，物體上升了1m，則拉力做的有用功是　 　 J，克服繩重及滑輪與繩子之間的摩擦所做的額外功為　 　J。
【答案】10；3。
【分析】（1）利用W有＝Gh求有用功；
（2）由圖可知每個動滑輪中吊起動滑輪繩子的股數n＝2，繩子自由端移動的距離s＝nh，利用W總＝Fs求拉力做的總功，再根據總功等于有用功和額外功的和，求出額外功。
額外功包括提起動滑輪所做的額外功和克服繩重及滑輪與繩子之間的摩擦所做的額外功，求出提起動滑輪所做的額外功，進而可求出克服繩重及滑輪與繩子之間的摩擦所做的額外功。
【解答】解：拉力做的有用功：W有＝Gh＝10N×1m＝10J，
由圖可知每個動滑輪中吊起動滑輪繩子的股數n＝2，
繩子自由端移動的距離：s＝nh＝23×1m＝8m，
則力F做的功：W總＝Fs＝2.5N×8m＝20J；
總的額外功為：W額＝W總﹣W有＝20J﹣10J＝10J，
提起動滑輪所做的額外功：
W動額＝G動h1+G動h2+G動h3＝1N×1m+1N×2m+1N×4m＝7J，
克服繩重及滑輪與繩子之間的摩擦所做的額外功為：
W摩擦額＝W額﹣W動額＝10J﹣7J＝3J。
名師點撥：本題考查了功的計算公式的應用，解答本題的關鍵是分析清楚滑輪組的結構。
【變式練1】（2021 廣州）如圖顯示的是甲、乙兩機械的參數。甲、乙相比，甲的（　　）
A．總功較大 B．有用功較小
C．額外功較大 D．機械效率較低
【答案】B
【分析】W有+W額＝W總；η。
【解答】解：AD.由圖可知，W甲有＝1500J，W乙額＝900J，η甲＝75%，η乙＝70%，
由η可得，W甲總2000J，W乙總3000J，故AD錯誤；BC.由W有+W額＝W總可得，W甲額＝W甲總﹣W甲有＝2000J﹣1500J＝500J，W乙有＝W乙總﹣W乙額＝3000J﹣900J＝2100J，故B正確、C錯誤。
【點評】本題考查有用功、額外功、總功及機械效率的計算，一定要把圖看懂，屬基礎題目。
【變式練2】（2022 宜賓）小洪在一次勞動中，欲將重為600N的貨物搬到距地面2m高的平臺上。他用長為4m的木板搭成斜面如圖，并用沿著斜面向上大小為400N的力將貨物勻速?gòu)牡锥送频巾敹耍『樵谠撨^(guò)程中做的有用功為
　 　 J，斜面起到了　 　（選填“省力”或“省功”）的作用。
【答案】1200；省力。
【分析】（1）根據W有＝Gh計算有用功；
（2）比較物體的重力和推力大小可知，斜面是否省力。
【解答】解：小洪在該過程中做的有用功為：W有＝Gh＝600N×2m＝1200J；
物體的重力G＝600N，沿斜面的推力F＝400N，F(xiàn)＜G，所以斜面是一種省力的簡單機械。
【點評】本題考查了使用斜面時有用功的計算以及使用斜面時可以省力，屬于基礎性題目。
【變式練3】（2022 益陽）建筑工地上起重機把重為1×104N的建筑材料勻速提升了9m，起重機做的有用功為　 　J，若起重機的機械效率為45%，做的總功為　 　J。
【答案】9×104；2×105。
【分析】（1）利用W有用＝Gh得出有用功；
（2）根據W總得出總功。
【解答】解：（1）有用功：W有用＝Gh＝1×104N×9m＝9×104J；
（2）由η得總功：W總2×105J。
【點評】此題主要考查的是對有用功、效率公式的理解和掌握，難度不大。
【變式練4】（2023 荊州）一位同學用如圖所示的滑輪組拉著重500N的物體，使物體以0.1m/s的速度沿水平地面向右勻速直線運動10s，已知物體與地面間的滑動摩擦力為150N，滑輪組的機械效率為60%，在此過程中下列選項正確的是（　　）
A．繩子自由端移動的距離為3m
B．拉力做的有用功為500J
C．拉力做的額外功為150J
D．拉力做功的功率為25W
【答案】D
【分析】（1）根據v求出物體移動的距離，由圖可知n＝2，繩子自由端移動的距離s＝ns物；（2）利用W有＝fs物求有用功；（3）利用η100%求總功，利用W總＝W有+W額求拉力做的額外功；（4）利用P求拉力做功的功率。
【解答】解：A、由v可知，物體移動的距離：s物＝v物t＝0.1m/s×10s＝1m，
由圖可知n＝2，繩子自由端移動的距離：s＝ns物＝2×1m＝2m，故A錯誤；
B、拉力做的有用功：W有＝fs物＝150N×1m＝150J，故B錯誤；
C、由η100%可知，拉力做的總功：W總250J，
拉力做的額外功：W額＝W總﹣W有＝250J﹣150J＝100J，故C錯誤；
D、拉力做功的功率：P25W，故D正確。
【點評】本題考查使用滑輪組時功、功率和機械效率公式的應用，關鍵是從圖中得出滑輪組繩子的有效股數。
模型6 機械效率的概念
（2023 連云港）下列關于機械效率的說法正確的是（　　）
A．越省力的機械，機械效率越高
B．做功越快的機械，機械效率越高
C．所做有用功越多的機械，機械效率越高
D．有用功與總功的比值越大的機械，機械效率越高
【答案】D
【分析】根據功、功率、機械效率的關系分析。功率是單位時間內做的功的多少，機械效率是有用功與總功的比值；
使用機械可以省力、可以改變力的方向、可以省距離。
【解答】解：A、根據功的原理可知省力的機械不能省功，機械效率是有用功與總功的比值，機械省力與否與機械效率大小沒有關系，因此省力的機械，機械效率不一定越高，故A錯誤；
B、做功越快的機械功率越大，功率反映了物體做功的快慢，機械效率是指有用功與總功的比值，機械效率與功率大小沒有直接關系，故B錯誤；
C、機械效率是指有用功與總功的比值，有用功越多的機械，有用功與總功的比值不一定大，機械效率不一定高，故C錯誤；
D、機械效率是有用功與總功的比值，有用功與總功的比值越大的機械，機械效率就越高，故D正確。
名師點撥：此題考查了學生對于功、功率和機械效率的理解和掌握，深刻理解功率和機械效率的概念是解答此題的關鍵。
【變式練1】（2021 宜昌）下列有關機械做功、功率、機械效率的說法，正確的是（　　）
A．效率越高的機械，功率越大
B．做功越多的機械，功率越大
C．做有用功越多的機械，效率越高
D．功率越大的機械，做功越快
【答案】D
【分析】（1）功率是單位時間內做的功，表示的是做功的快慢；
（2）機械效率是指有用功與總功的比值，機械效率高說明有用功與總功的比值大。
【解答】解：A、機械做功快慢與機械效率沒有關系，故A錯誤；B、由P可以看出，功率大小決定于做功多少和所用時間。做功較多，時間不確定，功率大小不能確定，故B錯誤；C、機械效率是有用功與總功的比值，有用功較多，總功不確定，機械效率不能確定，故C錯誤；D、功率描述的是物體做功的快慢，所以功率越大的物體，做功越快，故D正確。
【點評】本題考查了我們對機械效率、功率的理解和應用，使用機械時省力情況、功率大小、效率高低之間沒有必然聯系。
【變式練2】（2020 涼山州）關于功率、機械效率，下列說法正確的是（　　）
A．做功越多的機械，其功率就越大
B．越省力的機械，其功率就越小
C．做功越慢的機械，其機械效率就越低
D．有用功與總功的比值越大的機械，其機械效率就越高
【答案】D
【分析】①單位時間內所做的功叫功率，功率是描述物體做功快慢的物理量，功率的大小與做功多少和所用時間都有關，與機械的省力情況和機械效率無關；②機械效率是指有用功與總功的比值，機械效率與是否省力、做功快慢沒有關系。
【解答】解：A、由公式P知，功率與做功多少和所用時間都有關；做功多，時間不確定，則功率不能確定，故A錯誤；B、功率與機械的省力情況無關，故B錯誤；C、功率是描述物體做功快慢的物理量，做功慢的機械，其功率小；機械效率是指有用功與總功的比值，兩者沒有必然的聯系，故C錯誤；D、機械效率是指有用功與總功的比值，所以有用功與總功的比值越大的機械，其機械效率就越高，故D正確。
【點評】此題考查了學生對功率、機械效率及機械省力情況的理解，是一道基礎題。
【變式練3】（2022 江西）明代學者宋應星（江西人）著有《天工開物》，如圖所示，是書中描繪古代勞動人民用桔槔汲水的場景。桔槔屬于　 　（選填“杠桿”“滑輪”或“輪軸”），使用時，機械效率η 　 　1（選填“＞”“＜”或“＝”）。
【答案】杠桿；＜。
【分析】（1）根據使用桔槔時動力臂與阻力臂的關系判斷杠桿的類型；
（2）由于存在額外功，機械效率小于1。
【解答】解：使用桔槔時，桔槔能繞懸掛點轉動，桔槔屬于杠桿；用桔槔汲水時，要提升桔槔、水桶做額外功，使得有用功小于總功，機械效率η＜1。
【點評】本題考查了簡單機械的識別及杠桿的機械效率的分析，基礎題目。
模型7 斜面的機械效率
（2023 達州）搬運工人為了將笨重的物體裝進汽車車廂，常使用如圖所示的裝置把物體從斜面底端勻速推上頂端，已知斜面 長5m，高2m，物體重1000N，沿斜面向上的推力為500N，則下列判定不正確的是（　　）
A．物體在斜面上運動的過程中受3個力的作用，合力為0
B．推力所做的功是2500J
C．斜面的機械效率為80%
D．物體受到斜面的摩擦力為100N
【答案】A
【分析】（1）根據物體運動情況分析受力；
（2）根據W總＝Fs得出總功；
（3）根據W有＝Gh得出有用功，根據η得出機械效率；
（4）根據W額＝W總﹣W有得出額外功，根據f得出貨物受到斜面對它的摩擦阻力。
【解答】解：A、把物體從斜面底端勻速推上頂端，物體受到沿斜面向下的摩擦力，受重力、支持力、推力和摩擦力4個力作用，合力為0，故A錯誤；
B、總功為：W總＝Fs＝500N×5m＝2500J，故B正確；
C、有用功：W有＝Gh＝1000N×2m＝2000J；
機械效率為：η100%100%＝80%，故C正確；
D、額外功W額＝W總﹣W有＝2500J﹣2000J＝500J，
貨物受到斜面對它的摩擦阻力f100N，故D正確。
名師點撥：熟練運用計算功、機械效率的公式，明確斜面能夠省力的特點，是解答此題的關鍵。
【變式練1】（2023 宜昌）如圖為某景區的盤山公路，汽車行駛過程中遇到陡坡時司機常常要換用低速擋，這樣做是因?yàn)樵诎l(fā)動機的輸出功率一定時可以增大 　 　。一輛總重為1×105N的汽車經過某一長為200m的路段時，豎直高度上升了20m，如果汽車的牽引力恒為2.5×104N，此過程中盤山公路斜面的機械效率為 　 　。
【答案】牽引力；40%。
【分析】（1）根據PFv分析解答。
（2）利用W＝Gh求出有用功，利用W＝Fs求出總功，然后利用η100%計算此過程中盤山公路斜面的機械效率。
【解答】解：（1）由PFv可知，當汽車的發動機的輸出功率一定時，減小行駛速度時，可以增大牽引力。
（2）有用功：W＝Gh＝1×105N×20m＝2×106J，
總功：W＝Fs＝2.5×104N×200m＝5×106J，
則此過程中盤山公路斜面的機械效率：η100%100%＝40%。
【點評】此題考查使用斜面時機械效率的計算、功率推導公式的應用，屬于常考題目，難度不大。
【變式練2】（2023 永州）如圖所示，將一個重9.0N的物體從斜面底端勻速直線拉到斜面頂端，沿斜面向上的拉力為3.6N，在斜面上移動的距離s＝1.2m，物體升高的高度h＝0.3m，則（　　）
A．物體所受的摩擦力3.6N
B．物體克服重力做功4.32J
C．拉力做功2.7J
D．斜面的機械效率62.5%
【答案】D
【分析】（1）根據W＝Gh求出有用功，即物體克服重力做功；利用W＝Fs可求出拉力做的功，即總功；然后根據機械效率的計算公式可求出斜面的效率η。（2）根據總功與有用功的差得出額外功，再根據W額＝fs，變形后可求摩擦力f。
【解答】解：B、克服物體重力做功即有用功為：W有＝Gh＝9.0N×0.3m＝2.7J，故B錯誤；C、拉力做功為：W總＝Fs＝3.6N×1.2m＝4.32J，故C錯誤；D、機械效率為：η100%100%＝62.5%，故D正確；A、額外功為：W額＝W總﹣W有＝4.32J﹣2.7J＝1.62J；由W額＝fs得，摩擦力為f1.35N，故A錯誤。
【點評】熟練運用計算功、功率、機械效率的公式，明確額外功是用來克服斜面上的摩擦，是解答此題的關鍵。
【變式練3】（2022 蘭州）如圖所示，斜面長10m，高4m。用平行于斜面F＝50N的拉力，將重100N的物體，從斜面的底端勻速拉到頂端。在此過程中，下列說法正確的是（　　）
A．利用此裝置既可以省力，也可以省功
B．物體受到的摩擦力為50N
C．對物體所做的有用功為500J
D．該斜面的機械效率為80%
【答案】D
【分析】A、此裝置為斜面，可以省力；根據功的原理可知，使用任何機械都不省功；BCD、根據W有用＝Gh得出對物體所做的有用功；根據W總＝Fs得出總功，根據η得出機械效率；根據W額外＝W總﹣W有用得出額外功，根據f得出物體受到的摩擦力。
【解答】解：A、此裝置為斜面，可以省力，根據功的原理可知，使用任何機械都不省功，故使用此裝置不省功，故A錯誤；BCD、對物體所做的有用功W有用＝Gh＝100N×4m＝400J，故C錯誤；總功W總＝Fs＝50N×10m＝500J，機械效率η100%＝80%，故D正確；額外功W額外＝W總﹣W有用＝500J﹣400J＝100J，物體受到的摩擦力f10N，故B錯誤。
【點評】本題考查功、功率、效率的計算，綜合性強，難度適中。
【變式練4】（2023 內江）如圖所示，將重力為10N的物體沿斜面向上從底端勻速拉到頂端。若斜面長L為1m，斜面高h(yuǎn)為0.3m，拉力F為4N，拉力的功率為2W，則此過程中，斜面的機械效率是 　 　%，物體從斜面底端運動到斜面頂端所用的時間是　 　s。
【答案】75；2。
【分析】知道物體的重力和上升的高度，根據W＝Gh求出有用功；知道斜面的長度和拉力的大小，根據W＝Fs求出總功；利用η求出斜面的機械效率；利用P求出物體由斜面底端運動到頂端的時間。
【解答】解：拉動物體所做的有用功為W有＝Gh＝10N×0.3m＝3J，
總功為W總＝Fs＝4N×1m＝4J，
斜面的機械效率是η100%100%＝75%；
根據可得，物體從斜面底端運動到斜面頂端所用的時間是t。
【點評】本題以斜面為背景考查了功的原理、斜面的特點、有用功、總功、機械效率的計算以及功率公式的靈活運用，明確有用功和總功是關鍵。
模型8 滑輪組的機械效率
（2023 北京）用如圖所示的裝置提升重為800N的物體A，動滑輪重為200N。在卷?yè)P(yáng)機對繩子的拉力F作用下，物體A在10s內豎直勻速上升了2m。在此過程中，不計繩重和摩擦，下列說法正確的是（　　）
A．物體A上升的速度為0.4m/s
B．滑輪組的有用功為2000J
C．拉力F的功率為100W
D．滑輪組的機械效率為80%
【答案】D
【分析】（1）已知物體上升的時間和距離，利用速度公式求物體A上升的速度；
（2）利用W＝Gh求拉力做的有用功；
（3）由圖知，滑輪組承擔物重的繩子有效股數n＝2，不計繩重和輪與軸間的摩擦，拉力F（G物+G動）；拉力端移動距離s＝2h，利用W＝Fs求拉力做的總功，再利用P求拉力F做功的功率；
（4）滑輪組的機械效率等于有用功與總功之比。
【解答】解：A、物體A上升的速度為：v0.2m/s，故A錯誤；
B、拉力做的有用功：W有用＝Gh＝800N×2m＝1600J，故B錯誤；
C、由圖知，n＝2，不計繩重和輪與軸間的摩擦，拉力：F（G物+G動）（800N+200N）＝500N；拉力端移動距離：s＝2h＝2×2m＝4m，拉力做總功：W總＝Fs＝500N×4m＝2000J；拉力做功功率：P200W，故C錯誤；
D、動滑輪提升物體A的機械效率：η100%100%＝80%。
名師點撥：本題考查了使用滑輪組時速度、有用功、總功、功率、機械效率的計算，要利用好關系式：不計繩重和輪與軸間的摩擦?xí)r，拉力F（G物+G動）。
【變式練1】（2023 鄂州）小剛用如圖所示的滑輪組，將重為10N的物體勻速提升0.5m，已知?jiǎng)踊喼?N，不計繩重和摩擦。下列說法正確的是（　　）
A．拉力F為5N
B．有用功為10J
C．繩子自由端移動的距離為1.5m
D．該滑輪組的機械效率為83.3%
【答案】D
【分析】（1）圖中使用的滑輪組承擔物重的繩子股數n＝2，不計繩重和摩擦，利用F（G物+G動）求拉力大小；
（2）根據W有用＝Gh求拉力做的有用功；
（3）由圖知，n＝2，則繩子自由端移動距離s＝2h；
（4）利用W總＝Fs求拉力做的總功，利用機械效率的公式求滑輪組的機械效率。
【解答】解：A、由圖可知，n＝2；不計繩重和摩擦?xí)r，拉力F（G物+G動）（10N+2N）＝6N，故A錯誤；B、拉力做的有用功：W有用＝Gh＝10N×0.5m＝5J，故B錯誤；C、繩子自由端移動距離s＝2h＝2×0.5m＝1m，故C錯誤；D、拉力做的總功：W總＝Fs＝6N×1m＝6J，滑輪組的機械效率：η100%100%≈83.3%，故D正確。
【點評】本題考查了學生對有用功、總功、機械效率公式、滑輪組s＝nh的理解和運用，本題關鍵是利用好不計繩重和摩擦?xí)r拉力F（G物+G動）。
【變式練2】（2023 鎮江）如圖所示，工人師傅利用滑輪將沙發運上樓，該滑輪是 　 　滑輪，若工人師傅用1000N的拉力，將重為800N的沙發勻速提升5m，則工人師傅做的有用功為　 　J，該滑輪的機械效率為　 　%。
【答案】定；4000；80。
【分析】（1）定滑輪使用時，滑輪的位置固定不變；（2）根據W有＝Gh求出工人師傅做的有用功；（3）根據W總＝Fh求出工人師傅做的總功，利用η求出該滑輪的機械效率。
【解答】解：由圖可知，該滑輪不隨重物一起移動，故該滑輪為定滑輪；
工人師傅做的有用功為：W有＝Gh＝800N×5m＝4000J；
工人師傅做的總功為：W總＝Fh＝1000N×5m＝5000J，
則該滑輪的機械效率為：η100%＝80%。
【點評】本題考查了做功公式和滑輪組機械效率公式的應用，屬于求滑輪組機械效率中最基礎的題目。
【變式練3】（2023 河南）如圖所示，在200N的拉力F作用下，用滑輪組將重為300N的貨物勻速提升，在20s內貨物豎直上升了2m。不計繩重及滑輪上的摩擦。下列說法正確的是（　　）
A．滑輪組做的有用功為400J
B．拉力F做功的功率為30W
C．滑輪組的機械效率為75%
D．此滑輪組提升的貨物越輕、機械效率越大
【答案】C
【分析】（1）利用W有＝Gh求有用功；
（2）由圖可知n＝2，繩子自由端移動的距離s＝nh，利用W總＝Fs求拉力做的總功，利用P求拉力做功的功率；
（3）利用η100%求滑輪組的機械效率；
（4）利用不計繩重和摩擦?xí)rη分析滑輪組機械效率的變化。
【解答】解：A、拉力做的有用功：W有＝Gh＝300N×2m＝600J，故A錯誤；
B、由圖可知n＝2，繩子自由端移動的距離：s＝nh＝2×2m＝4m，拉力做的總功：W總＝Fs＝200N×4m＝800J，拉力做功的功率：P40W，故B錯誤；C、滑輪組的機械效率：η100%100%＝75%，故C正確；D、由不計繩重和摩擦?xí)rη可知，動滑輪的重力一定，提升的貨物越輕，即G越小，機械效率越小，故D錯誤。
【點評】本題考查使用滑輪組時功、功率和機械效率公式的應用，關鍵是從圖中得出滑輪組繩子的有效股數。
模型9 測量滑輪組的機械效率
（2023 湘潭）用圖所示裝置測量滑輪組的機械效率，部分實驗數據如下表：
實驗次數 鉤碼重力G/N 鉤碼上升高度h/cm 拉力F/N 繩子自由端移動距離s/cm 機械效率η
1 2.0 5 1.0 15 66.7%
2 4.0 5 1.8 15 74.1%
3 4.0 10 1.8 30 74.1%
4 6.0 5 2.5 15
（1）實驗過程中，緩慢豎直拉動彈簧測力計，使鉤碼向上做　 　 運動。第1次實驗時，鉤碼上升的時間為3s，此過程中，繩子自由端上升的速度為　 　m/s。
（2）第4次實驗時所做的有用功為　 　J，滑輪組的機械效率是　 　%。
（3）分析1、2、4次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越　 　（選填“大”或“小”），滑輪組的機械效率越高；分析2、3次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度　 　（選填“有關”或“無關”）。
（4）用滑輪組提升重物時，下列選項中也可提高機械效率的是　 　。
A．換用更輕的動滑輪
B．加快提升物體的速度
【答案】（1）勻速直線；0.05；（2）0.3；80；（3）大；無關；（4）A。
【分析】（1）在滑輪組的機械效率的實驗中，彈簧測力計應拉著鉤碼做勻速直線運動；根據速度公式計算繩子自由端上升的速度。
（2）根據有用功和效率的公式進行計算。
（3）使用同一滑輪組提升重物時，重物重力越大，機械效率越高；同樣的滑輪組提升同樣的重物，機械效率與速度無關。
（4）減輕動滑輪的重力可以提高機械效率。
【解答】解：（1）實驗過程中，緩慢豎直拉動彈簧測力計，使鉤碼向上做勻速直線運動。第1次實驗時，鉤碼上升的時間為3s，此過程中，繩子自由端上升的速度為：。
（2）第4次實驗時所做的有用功為：W有＝Gh＝6.0N×0.05m＝0.3J；W總＝Fs＝2.5N×0.15m＝0.375J；滑輪組的機械效率為：。
（3）分析1、2、4次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越大，滑輪組的機械效率越高；
分析2、3次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度無關。
（4）A．換用更輕的動滑輪，所做的額外功越少，機械效率越高，故A符合題意；B．加快提升物體的速度。機械效率不變，故B不符合題意。
名師點撥：本題主要考查的是測量滑輪組的機械效率；關鍵是知道影響滑輪組機械效率的因素。
【變式練1】（2023 綏化）如圖所示，在“測量滑輪組機械效率”的實驗中，利用圖2甲、乙、丙三個實驗裝置進行實驗，測得的實驗數據如表。（鉤碼規格相同、動滑輪個數越多重力越大）
實驗次數 鉤碼重力G/N 提升高度h/m 繩端拉力F/N 繩端移動距離s/m 機械效率η
1 4 0.1 0.3
2 8 0.1 3.2 0.3 83.3%
3 8 0.1 2.0 0.5 80.0%
（1）在實驗中，應沿豎直方向　 　拉動彈簧測力計。
（2）第一次實驗中，如圖1所示，彈簧測力計的示數是　 　N，機械效率是　 　（精確到0.1%）。
（3）由1、2兩次實驗數據可得出結論：　 　。
（4）由　 　兩次實驗數據可得出結論：使用不同滑輪組提升相同重物，動滑輪越重，機械效率越低。
（5）在第三次實驗操作的基礎上，如圖2丁所示改變繩端拉力方向，測得的滑輪組機械效率將　 　。（選填“偏高”、“偏低”或“不變”）
【答案】（1）勻速；（2）1.8；74.1%；（3）使用同一滑輪組，物重越大，機械效率越高；（4）2、3；（5）偏低。
【分析】（1）實驗過程中要?jiǎng)蛩僦本€(xiàn)拉動彈簧測力計，彈簧測力計示數不變，便于讀數；
（2）彈簧測力計使用前要觀察它的量程和分度值，再根據指針?biāo)甘镜目潭热プx數；根據表中數據利用η100%求第一次實驗機械效率；
（3）根據表中數據分析得出結論；
（4）不考慮繩重和摩擦?xí)r，滑輪組的機械效率跟提起的物重、動滑輪的重有關，在提起的物重一定時，動滑輪越重，機械效率越低；在動滑輪重相同時，提起的物體越重，機械效率越高；
（5）分析拉力F向右傾斜時大小的變化，得出機械效率的變化。
【解答】解：（1）實驗中要沿豎直方向勻速拉動彈簧測力計，彈簧測力計示數不變，便于讀數；
（2）圖示彈簧測力計的1N之間平均分成5等份，所以其分度值為0.2N；指針?biāo)甘镜目潭戎禐?.8N；
第一次實驗機械效率：η100%100%100%≈74.1%；
（3）由1、2兩次實驗數據可知，使用同一滑輪組，物重越大，機械效率越高；
（4）比較第2、3次實驗數據可得出結論：使用不同的滑輪組提升相同的重物時，動滑輪越重，滑輪組的機械效率越低；
（5）在丁圖中，若拉力F向右傾斜，則拉力變大，總功變大，有用功不變，故測出的機械效率將偏低。
【點評】此題是“探究滑輪組的機械效率”實驗，考查了滑輪組機械效率的計算，根據數據分析影響滑輪組效率的因素，同時考查了測力計的讀數問題，要細心分析每一個問題。
【變式練2】（2023 懷化）提高機械效率能夠充分發揮機械設備的作用，一組同學在“測量滑輪組的機械效率”實驗中，實驗測得的數據如表所示。
次數 物體的重力G/N 提升的高度h/m 拉力F/N 繩端移動的距離s/m 機械效率η
1 2 0.1 1 0.3 66.7%
2 3 0.1 1.4 0.3 71.4%
3 4 0.1 1.8 0.3
4 4 0.2 1.8 0.6 74.1%
（1）實驗中應盡量豎直向上　 　 （選填“勻速”或“加速”）拉動彈簧測力計。
（2）計算出第3組實驗的有用功　 　J，機械效率是　 　（結果精確到0.1%）。
（3）分析比較第1、2、3次實驗數據可以判定，使用同一個滑輪組提升物體時，被提升的物體越重，滑輪組的機械效率　 　（選填“越高”或“越低”或“不變”）；分析比較第3、4次實驗數據可得，機械效率與物體上升的高度 　 　（選填“有關”或“無關”）。
【答案】（1）勻速；（2）0.4；74.1%；（3）越高；無關
【分析】（1）實驗中應沿豎直方向勻速緩慢拉動彈簧測力計，系統處于平衡狀態，拉力大小才等于測力計示數；
（2）根據W有＝Gh和W總＝Fs求出有用功和總功，根據η求出第3次實驗的機械效率；
（3）根據表格中的數據，利用控制變量法得出結論。
【解答】解：（1）實驗中應沿豎直方向勻速緩慢拉動彈簧測力計，系統處于平衡狀態，拉力大小才等于測力計示數；
（2）根據第3次實驗數據可知，有用功為：W有＝Gh＝4N×0.1m＝0.4J；
總功為：W總＝Fs＝1.8N×0.3m＝0.54J；
第3次實驗的機械效率：η74.1%；
（3）比較第1、2、3次實驗數據可知，提升高度相同，繩子自由端移動的距離相同，說明使用的是同一滑輪組，但物重不同，且物重越大，滑輪組的機械效率越高；
分析比較第3、4次實驗數據可知，使用相同的滑輪組提升相同的物體，物體上升的高度不同，機械效率相同，這說明機械效率與物體上升的高度無關。
【點評】本題是“測滑輪組機械效率的實驗”，考查了注意事項、功和機械效率的計算、控制變量法的應用以及分析數據歸納結論的能力。
【變式練3】（2023 棗莊）提高機械效率可以充分發揮機械設備的作用，對節能減排、提高經濟效益有重要的意義。某科技創新小組根據生活經驗和客觀事實，對影響滑輪組機械效率的因素作出如下猜想：
猜想Ⅰ：滑輪組的機械效率與物體被提升的高度有關
猜想Ⅱ：滑輪組的機械效率與動滑輪的重力有關
猜想Ⅲ：滑輪組的機械效率與所提物體的重力有關
根據猜想，運用如圖甲、乙、丙所示的裝置進行了實驗探究，測得的實驗數據如下表所示。
實驗次數 鉤碼的重力G/N 鉤碼上升高度h/m 繩端拉力F/N 繩端移動的距離s/m 機械效率η
1 2 0.1 0.90 0.3 74.1%
2 4 0.1 1.50 0.3 88.9%
3 4 0.1 1.25 0.4
4 4 0.2 1.50 0.6 88.9%
（1）實驗時應沿豎直方向 　 　緩慢向上拉動彈簧測力計；
（2）分析表中數據可知：第3次實驗是利用了圖　 　的裝置完成的，它的機械效率η＝　 　；
（3）比較2、4兩次實驗數據，可驗證猜想I是　 　（選填“正確”或“錯誤”）的；
（4）通過比較　 　（填實驗序號）兩次實驗數據得出結論：同一滑輪組提升重物時，物重越大，滑輪組的機械效率越高；
（5）通過比較2、3兩次實驗數據可得出結論：不同滑輪組提升相同重物時，動滑輪越重，滑輪組的機械效率 　 。
【答案】（1）勻速；（2）丙；80%；（3）錯誤；（4）1、2；（5）越低
【分析】（1）實驗中應沿豎直方向勻速拉動彈簧測力計，此時系統處于平衡狀態，測力計示數等于繩子的拉力大小；
（2）分析表中數據可得出第3次實驗繩子的有效股數，據此回答；
（3）根據表格中的數據，利用控制變量法分析猜想I是否正確；
（4）研究滑輪組機械效率與物體重力關系時，需要控制滑輪組相同，提升物體的重力不同；
（5）根據2、3兩次實驗數據，利用控制變量法得出結論。
【解答】解：（1）實驗時，需要讀出測力計的示數，所以需要?jiǎng)蛩倬徛睦瓌?dòng)測力計，以方便讀數。
（2）由表中數據可得，鉤碼移動的距離為0.1m時，繩子端移動的距離為0.4m，則繩子的股數為：n4，即動滑輪上有4股繩，所以丙圖符合題意。
由表中數據可得，有用功為：W有＝G3h3＝4N×0.1m＝0.4J；
總功為：W總＝F3S3＝1.25N×0.4m＝0.5J；
機械效率為：η80%；
（3）對比2、4的數據發現，其它條件不變，只改變物體提升的高度，機械效率是不變的，所以猜想Ⅰ是錯誤的。
（4）要想得到同一滑輪組提升重物時，物重越大，滑輪組的機械效率越高的結論，需要保證滑輪組不變，重物提升的高度也不變，只改變重物的重力，所以表中1、2號實驗符合條件。
（5）對比2、3次實驗可以發現，重物的重力不變，提升的高度也不變，但滑輪組中動滑輪的個數增多了，且動滑輪個數越多，機械效率越低，所以可得結論：不同滑輪組提升相同重物時，動滑輪越重，滑輪組的機械效率越低。
【點評】本題研究影響滑輪組機械效率因素，考查實驗原理、注意事項及數據分析歸納結論的能力。

展開更多......

收起↑
