2023~2024學年武漢四調物理復習——家庭電路

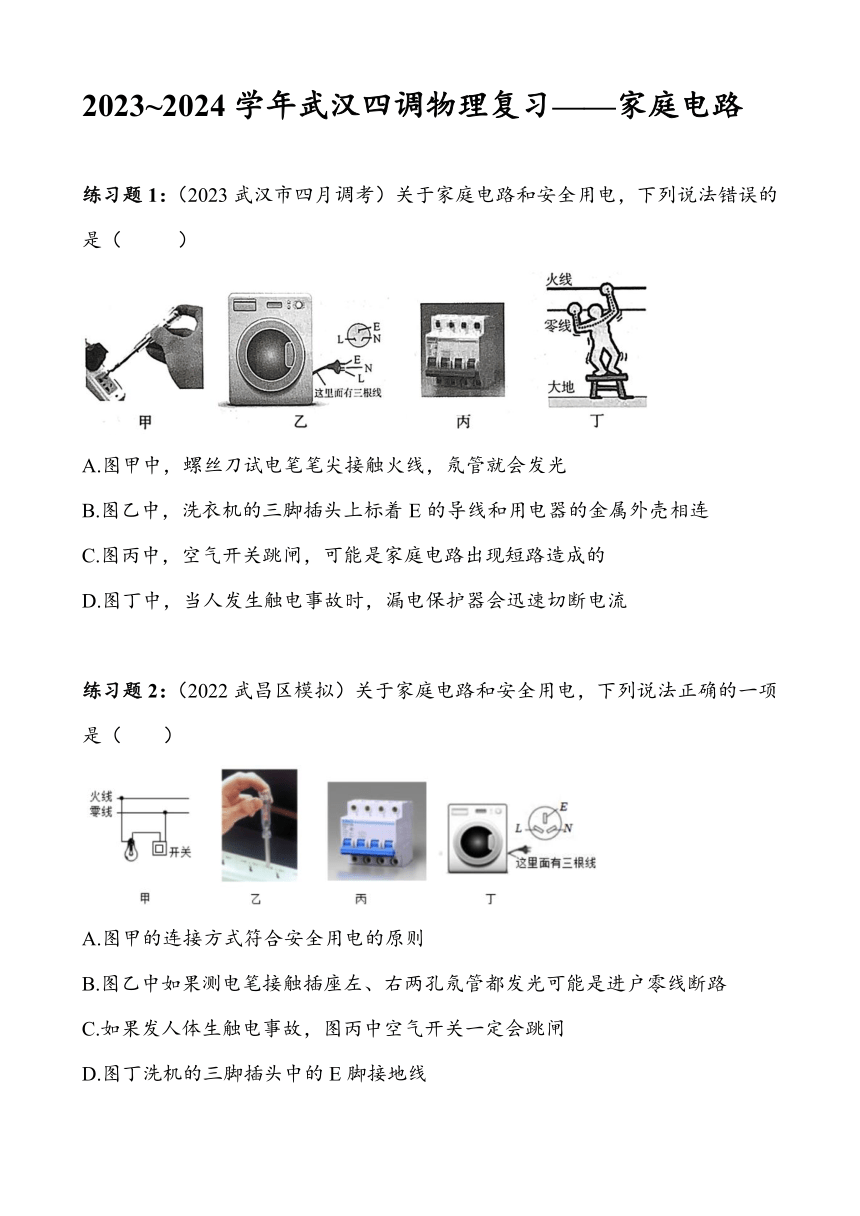

練習題1：（2023武漢市四月調考）關于家庭電路和安全用電，下列說法錯誤的是（ D ）
A.圖甲中，螺絲刀試電筆筆尖接觸火線，氖管就會發光
B.圖乙中，洗衣機的三腳插頭上標著E的導線和用電器的金屬外殼相連
C.圖丙中，空氣開關跳閘，可能是家庭電路出現短路造成的
D.圖丁中，當人發生觸電事故時，漏電保護器會迅速切斷電流
練習題2：（2022武昌區模擬）關于家庭電路和安全用電，下列說法正確的一項是（ ）
A.圖甲的連接方式符合安全用電的原則
B.圖乙中如果測電筆接觸插座左、右兩孔氖管都發光可能是進戶零線斷路
C.如果發人體生觸電事故，圖丙中空氣開關一定會跳閘
D.圖丁洗機的三腳插頭中的E腳接地線

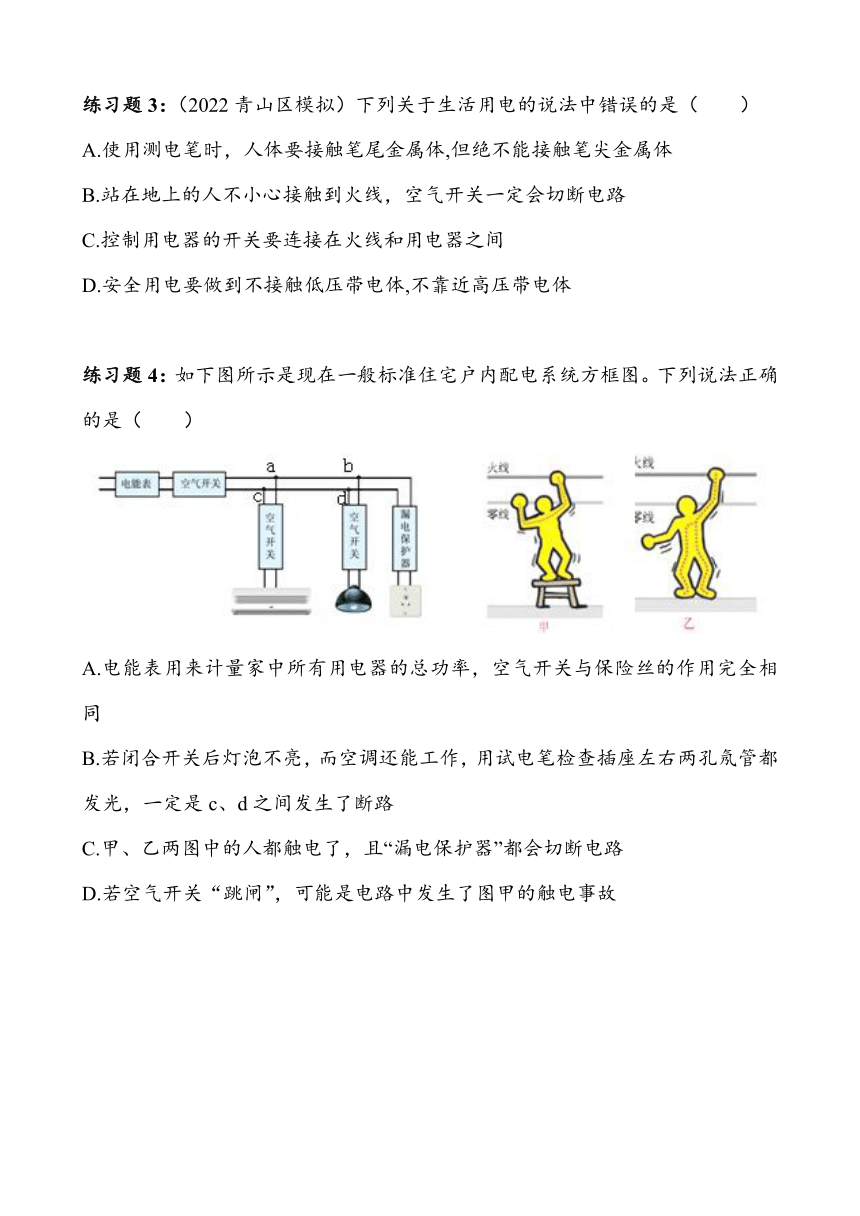

練習題3：（2022青山區模擬）下列關于生活用電的說法中錯誤的是（ ）
A.使用測電筆時，人體要接觸筆尾金屬體,但絕不能接觸筆尖金屬體
B.站在地上的人不小心接觸到火線，空氣開關一定會切斷電路
C.控制用電器的開關要連接在火線和用電器之間
D.安全用電要做到不接觸低壓帶電體,不靠近高壓帶電體
練習題4：如下圖所示是現在一般標準住宅戶內配電系統方框圖。下列說法正確的是（ ）
A.電能表用來計量家中所有用電器的總功率，空氣開關與保險絲的作用完全相同
B.若閉合開關后燈泡不亮，而空調還能工作，用試電筆檢查插座左右兩孔氖管都發光，一定是c、d之間發生了斷路
C.甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路
D.若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故

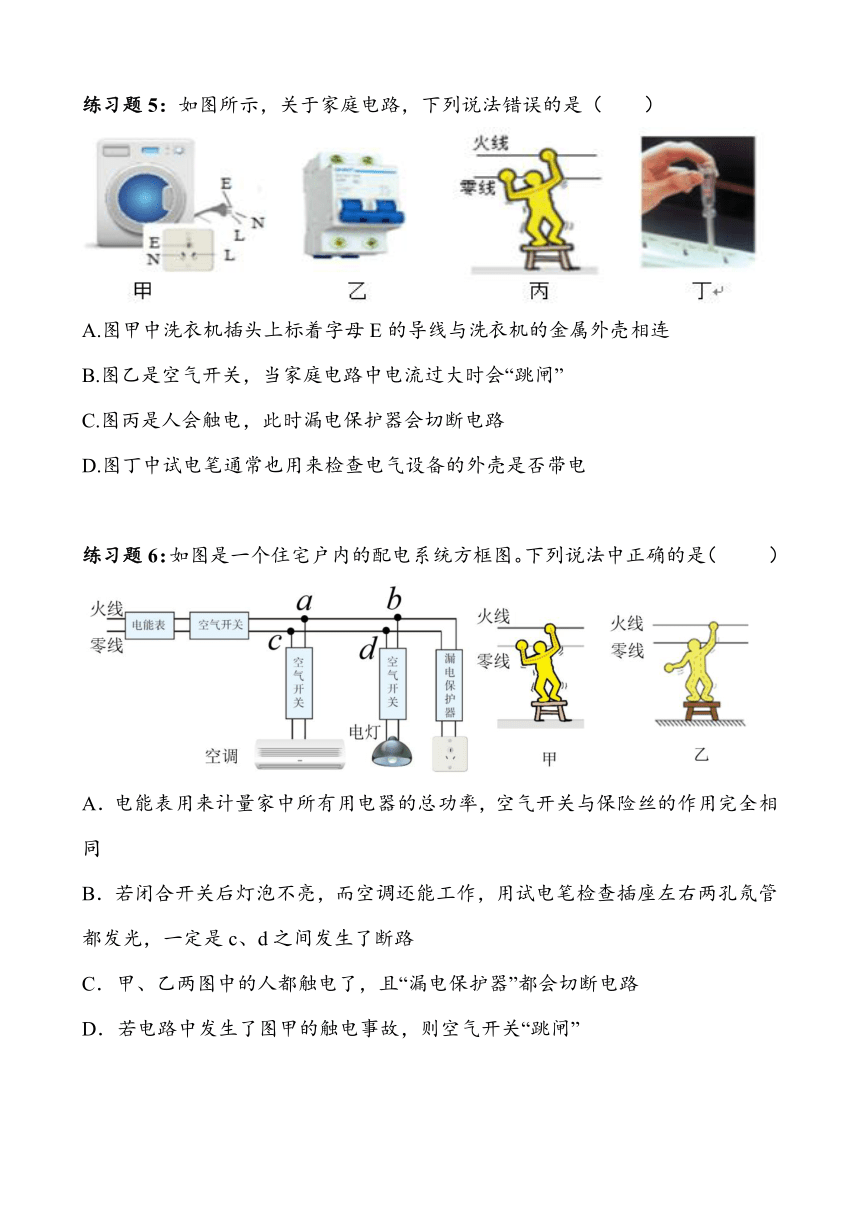

練習題5：如圖所示，關于家庭電路，下列說法錯誤的是（ ）
A.圖甲中洗衣機插頭上標著字母E的導線與洗衣機的金屬外殼相連
B.圖乙是空氣開關，當家庭電路中電流過大時會“跳閘”
C.圖丙是人會觸電，此時漏電保護器會切斷電路
D.圖丁中試電筆通常也用來檢查電氣設備的外殼是否帶電
練習題6：如圖是一個住宅戶內的配電系統方框圖。下列說法中正確的是（ ）
A．電能表用來計量家中所有用電器的總功率，空氣開關與保險絲的作用完全相同
B．若閉合開關后燈泡不亮，而空調還能工作，用試電筆檢查插座左右兩孔氖管都發光，一定是c、d之間發生了斷路
C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路
D．若電路中發生了圖甲的觸電事故，則空氣開關“跳閘”
練習題7：關于家庭電路和安全用電，下列說法正確的是（　　）
A．如圖甲，將金屬筆尖接觸三孔插座孔②，氖管發光
B．如圖乙，將金屬筆尖接觸三孔插座孔③，氖管發光
C．若電氣設備外殼帶電，連接金屬外殼的插頭與插孔①相連，使電流流入大地，不致對人造成傷害
D．人不小心接觸了與插孔③相連的導線，總開關上的“空氣開關”會迅速切斷電流，對人身起到保護作用
練習題8：如圖所示為家庭電路中的部分電路及元件，未連接完整。乙圖中要求開關S1單獨控制L1，三孔插座供大功率用電器使用。丙圖是某同學家常用的一個插線板，他在使用中發現：插線板上的指示燈L2在開關S2斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。下列說法正確的是（ ）
A．電能表上所標10（20）A表示這個電能表的標定電流為20A
B．開關S1應該連接在火線和燈L1之間
C．指示燈L2應該直接連接在火線和零線之間
D．當有人發生觸電事故時，空氣開關會迅速切斷電路

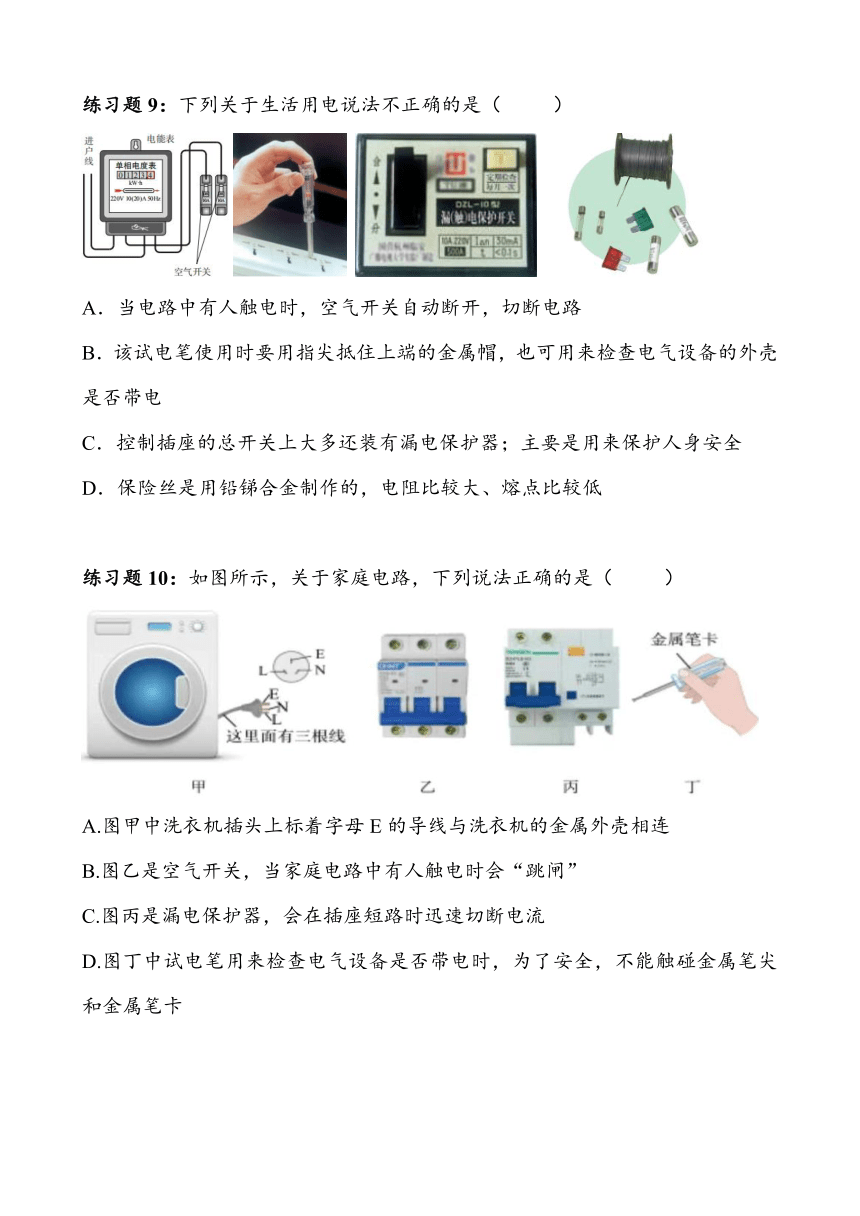

練習題9：下列關于生活用電說法不正確的是（ ）
A．當電路中有人觸電時，空氣開關自動斷開，切斷電路
B．該試電筆使用時要用指尖抵住上端的金屬帽，也可用來檢查電氣設備的外殼是否帶電
C．控制插座的總開關上大多還裝有漏電保護器；主要是用來保護人身安全
D．保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低
練習題10：如圖所示，關于家庭電路，下列說法正確的是（ ）
A.圖甲中洗衣機插頭上標著字母E的導線與洗衣機的金屬外殼相連
B.圖乙是空氣開關，當家庭電路中有人觸電時會“跳閘”
C.圖丙是漏電保護器，會在插座短路時迅速切斷電流
D.圖丁中試電筆用來檢查電氣設備是否帶電時，為了安全，不能觸碰金屬筆尖和金屬筆卡
練習題11：現在一般標準住宅戶內配電系統都使用了如圖所示空氣開關、漏電保護器、三線插座等設備．下列說法不正確的是（　　）
A．電能表又叫電度表，是計量一段時間內接在電能表上的用電器消耗電能多少的儀器
B．漏電保護器用于當電流過大時，將電流導入大地，保護電路安全
C．三線插座正中間的插孔應該接三腳插頭的最長那只腳
D．有多個空氣開關的家庭電路，當某個空氣開關“跳閘”，家中可能未完全斷電
練習題12：小明買來新的三孔插座，在更換插座時，他發現自己家的老式樓房里沒有安裝地線。小明認為，零線在戶外就已經和大地相連，把圖中A孔與B點連接起來，就可以將A孔接地了。如果按小明的說法連接，當C點出現斷路時，將帶有金屬外殼的用電器接入插座后，帶來的安全隱患是（ ）
A．用電器開關閉合時，外殼會帶電，人接觸外殼易觸電
B．用電器開關閉合時，會短路，造成電流過大，引起火災
C．無論用電器開關是否閉合，外殼都會帶電，人接觸外殼易觸電
D．用電器外殼無法接地，當用電器絕緣部分破損或潮濕時，外殼才帶電，人接觸外殼易觸電
練習題13：（2023中考模擬）如圖是某同學家的家庭電路，由于電器使用不當導致進戶線上的空氣開關跳閘，當電燈開關閉合時．下列說法正確的是（ ）
A．燈泡和兩孔插座是串聯的
B．試電筆接觸M點，氖管不發光
C. 開關和兩孔插座的連接都是錯誤的
D．試電筆插入兩孔插座的右孔，氖管發光
練習題14：（2021六中上智中學）如圖所示家庭電路中的某一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②斷開S1，閉合S2，燈L2不亮；③再用測電筆測a、b、c、d四個接線點，發現只有在c點氖管不發光。若電路中只有一處故障，則是（　　）
A．c、d兩點間開路 B．燈L2所在支路開路
C．燈L2短路 D．c點左側的零線開路
練習題15：如圖是小華家的部分電路，下列說法正確的是（ ）
A．若熔斷器熔絲熔斷了，可以用鋼絲代替
B．若導線c d間斷路，仍然可以安全使用三線插座
C．若閉合開關S，燈泡L不發光，用測電筆檢測e點，氖管不發光，則燈絲一定斷了
D．若ab間斷路，燈泡L仍能正常工作
練習題16：右圖所示的是小楓同學家常用的一個插線板。他在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。下圖中，插線板電路連接符合 上述現象及安全用電要求的是（ ）
練習題17：一種試電筆的構造如右圖所示，下列關于它的作用和使用描述正確的是（ ）
A.試電筆可用來測試物體是帶正電還是帶負電
B.試電筆通常也用來檢查電氣設備的外殼是否帶電
C.使用時手指不能碰到金屬筆卡
D.使用時人不會觸電是因為試電筆氖管中的氖氣不會導電
2023~2024學年武漢四調物理復習——家庭電路答案
練習題1：（2023武漢市四月調考）關于家庭電路和安全用電，下列說法錯誤的是（ D ）
A.圖甲中，螺絲刀試電筆筆尖接觸火線，氖管就會發光
B.圖乙中，洗衣機的三腳插頭上標著E的導線和用電器的金屬外殼相連
C.圖丙中，空氣開關跳閘，可能是家庭電路出現短路造成的
D.圖丁中，當人發生觸電事故時，漏電保護器會迅速切斷電流
練習題2：（2022武昌區模擬）關于家庭電路和安全用電，下列說法正確的一項是（ B ）
A.圖甲的連接方式符合安全用電的原則
B.圖乙中如果測電筆接觸插座左、右兩孔氖管都發光可能是進戶零線斷路
C.如果發人體生觸電事故，圖丙中空氣開關一定會跳閘
D.圖丁洗機的三腳插頭中的E腳接地線
練習題3：（2022青山區模擬）下列關于生活用電的說法中錯誤的是（ B ）
A.使用測電筆時，人體要接觸筆尾金屬體,但絕不能接觸筆尖金屬體
B.站在地上的人不小心接觸到火線，空氣開關一定會切斷電路
C.控制用電器的開關要連接在火線和用電器之間
D.安全用電要做到不接觸低壓帶電體,不靠近高壓帶電體
練習題4：如下圖所示是現在一般標準住宅戶內配電系統方框圖。下列說法正確的是（ B ）
A.電能表用來計量家中所有用電器的總功率，空氣開關與保險絲的作用完全相同
B.若閉合開關后燈泡不亮，而空調還能工作，用試電筆檢查插座左右兩孔氖管都發光，一定是c、d之間發生了斷路
C.甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路
D.若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故
練習題5：如圖所示，關于家庭電路，下列說法錯誤的是（ C ）
A.圖甲中洗衣機插頭上標著字母E的導線與洗衣機的金屬外殼相連
B.圖乙是空氣開關，當家庭電路中電流過大時會“跳閘”
C.圖丙是人會觸電，此時漏電保護器會切斷電路
D.圖丁中試電筆通常也用來檢查電氣設備的外殼是否帶電
練習題6：如圖是一個住宅戶內的配電系統方框圖。下列說法中正確的是（ B ）
A．電能表用來計量家中所有用電器的總功率，空氣開關與保險絲的作用完全相同
B．若閉合開關后燈泡不亮，而空調還能工作，用試電筆檢查插座左右兩孔氖管都發光，一定是c、d之間發生了斷路
C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路
D．若電路中發生了圖甲的觸電事故，則空氣開關“跳閘”
練習題7：關于家庭電路和安全用電，下列說法正確的是（　C　）
A．如圖甲，將金屬筆尖接觸三孔插座孔②，氖管發光
B．如圖乙，將金屬筆尖接觸三孔插座孔③，氖管發光
C．若電氣設備外殼帶電，連接金屬外殼的插頭與插孔①相連，使電流流入大地，不致對人造成傷害
D．人不小心接觸了與插孔③相連的導線，總開關上的“空氣開關”會迅速切斷電流，對人身起到保護作用
練習題8：如圖所示為家庭電路中的部分電路及元件，未連接完整。乙圖中要求開關S1單獨控制L1，三孔插座供大功率用電器使用。丙圖是某同學家常用的一個插線板，他在使用中發現：插線板上的指示燈L2在開關S2斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。下列說法正確的是（ B ）
A．電能表上所標10（20）A表示這個電能表的標定電流為20A
B．開關S1應該連接在火線和燈L1之間
C．指示燈L2應該直接連接在火線和零線之間
D．當有人發生觸電事故時，空氣開關會迅速切斷電路
練習題9：下列關于生活用電說法不正確的是（ B ）
A．當電路中有人觸電時，空氣開關自動斷開，切斷電路
B．該試電筆使用時要用指尖抵住上端的金屬帽，也可用來檢查電氣設備的外殼是否帶電
C．控制插座的總開關上大多還裝有漏電保護器；主要是用來保護人身安全
D．保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低
練習題10：如圖所示，關于家庭電路，下列說法正確的是（ A ）
A.圖甲中洗衣機插頭上標著字母E的導線與洗衣機的金屬外殼相連
B.圖乙是空氣開關，當家庭電路中有人觸電時會“跳閘”
C.圖丙是漏電保護器，會在插座短路時迅速切斷電流
D.圖丁中試電筆用來檢查電氣設備是否帶電時，為了安全，不能觸碰金屬筆尖和金屬筆卡
練習題11：現在一般標準住宅戶內配電系統都使用了如圖所示空氣開關、漏電保護器、三線插座等設備．下列說法不正確的是（　B　）
A．電能表又叫電度表，是計量一段時間內接在電能表上的用電器消耗電能多少的儀器
B．漏電保護器用于當電流過大時，將電流導入大地，保護電路安全
C．三線插座正中間的插孔應該接三腳插頭的最長那只腳
D．有多個空氣開關的家庭電路，當某個空氣開關“跳閘”，家中可能未完全斷電
練習題12：小明買來新的三孔插座，在更換插座時，他發現自己家的老式樓房里沒有安裝地線。小明認為，零線在戶外就已經和大地相連，把圖中A孔與B點連接起來，就可以將A孔接地了。如果按小明的說法連接，當C點出現斷路時，將帶有金屬外殼的用電器接入插座后，帶來的安全隱患是（ A ）
A．用電器開關閉合時，外殼會帶電，人接觸外殼易觸電
B．用電器開關閉合時，會短路，造成電流過大，引起火災
C．無論用電器開關是否閉合，外殼都會帶電，人接觸外殼易觸電
D．用電器外殼無法接地，當用電器絕緣部分破損或潮濕時，外殼才帶電，人接觸外殼易觸電
練習題13：（2023中考模擬）如圖是某同學家的家庭電路，由于電器使用不當導致進戶線上的空氣開關跳閘，當電燈開關閉合時．下列說法正確的是（ B ）
A．燈泡和兩孔插座是串聯的
B．試電筆接觸M點，氖管不發光
C. 開關和兩孔插座的連接都是錯誤的
D．試電筆插入兩孔插座的右孔，氖管發光
練習題14：（2021六中上智中學）如圖所示家庭電路中的某一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②斷開S1，閉合S2，燈L2不亮；③再用測電筆測a、b、c、d四個接線點，發現只有在c點氖管不發光。若電路中只有一處故障，則是（　C　）
A．c、d兩點間開路 B．燈L2所在支路開路
C．燈L2短路 D．c點左側的零線開路
練習題15：如圖是小華家的部分電路，下列說法正確的是（ D ）
A．若熔斷器熔絲熔斷了，可以用鋼絲代替
B．若導線c d間斷路，仍然可以安全使用三線插座
C．若閉合開關S，燈泡L不發光，用測電筆檢測e點，氖管不發光，則燈絲一定斷了
D．若ab間斷路，燈泡L仍能正常工作
練習題16：右圖所示的是小楓同學家常用的一個插線板。他在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。下圖中，插線板電路連接符合 上述現象及安全用電要求的是（ A ）
練習題17：一種試電筆的構造如右圖所示，下列關于它的作用和使用描述正確的是（ B ）
A.試電筆可用來測試物體是帶正電還是帶負電
B.試電筆通常也用來檢查電氣設備的外殼是否帶電
C.使用時手指不能碰到金屬筆卡
D.使用時人不會觸電是因為試電筆氖管中的氖氣不會導電
