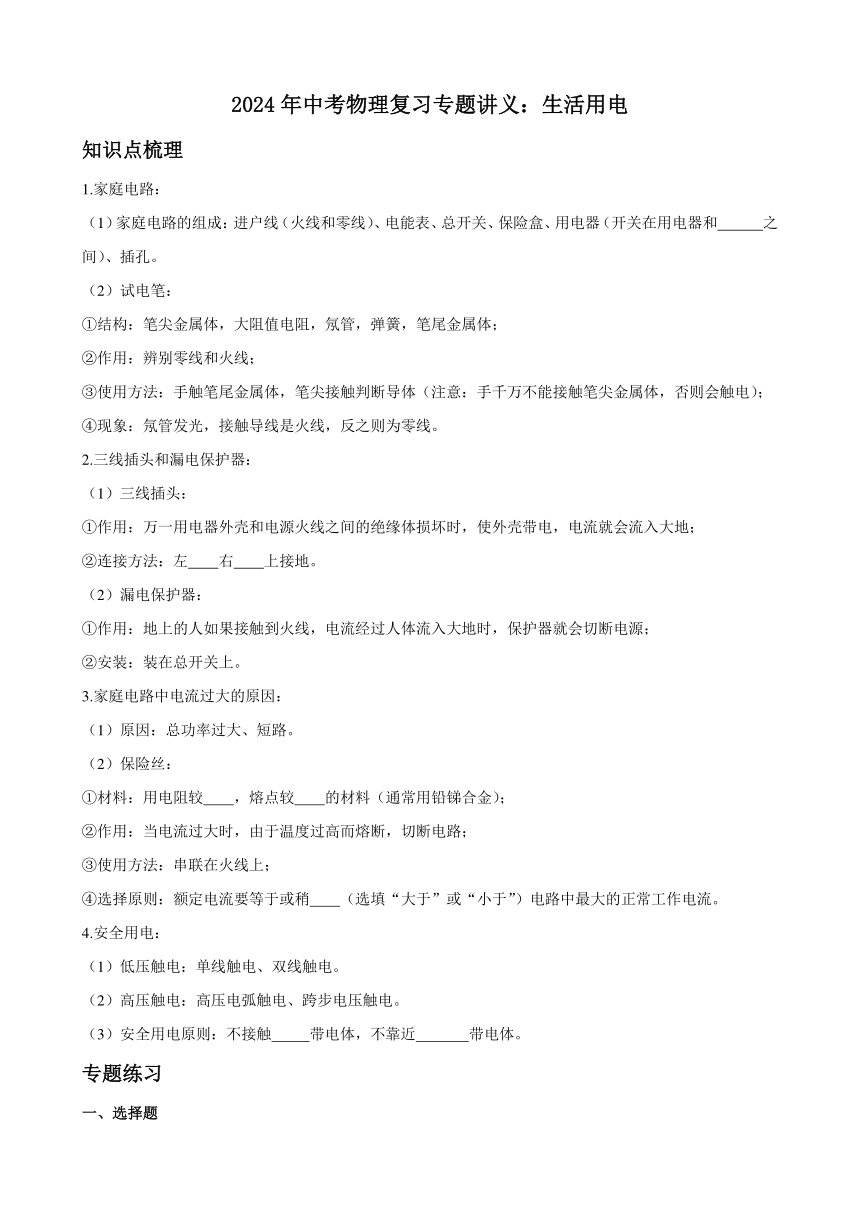

2024年中考物理復習專題講義：生活用電
知識點梳理
1.家庭電路：
（1）家庭電路的組成：進戶線（火線和零線）、電能表、總開關、保險盒、用電器（開關在用電器和 之間）、插孔。
（2）試電筆：
①結構：筆尖金屬體，大阻值電阻，氖管，彈簧，筆尾金屬體；
②作用：辨別零線和火線；
③使用方法：手觸筆尾金屬體，筆尖接觸判斷導體（注意：手千萬不能接觸筆尖金屬體，否則會觸電）；
④現象：氖管發光，接觸導線是火線，反之則為零線。
2.三線插頭和漏電保護器：
（1）三線插頭：
①作用：萬一用電器外殼和電源火線之間的絕緣體損壞時，使外殼帶電，電流就會流入大地；
②連接方法：左 右 上接地。
（2）漏電保護器：
①作用：地上的人如果接觸到火線，電流經過人體流入大地時，保護器就會切斷電源；
②安裝：裝在總開關上。
3.家庭電路中電流過大的原因：
（1）原因：總功率過大、短路。
（2）保險絲：
①材料：用電阻較 ，熔點較 的材料（通常用鉛銻合金）；
②作用：當電流過大時，由于溫度過高而熔斷，切斷電路；
③使用方法：串聯在火線上；
④選擇原則：額定電流要等于或稍 （選填“大于”或“小于”）電路中最大的正常工作電流。
4.安全用電：
（1）低壓觸電：單線觸電、雙線觸電。
（2）高壓觸電：高壓電弧觸電、跨步電壓觸電。
（3）安全用電原則：不接觸 帶電體，不靠近 帶電體。
專題練習
一、選擇題

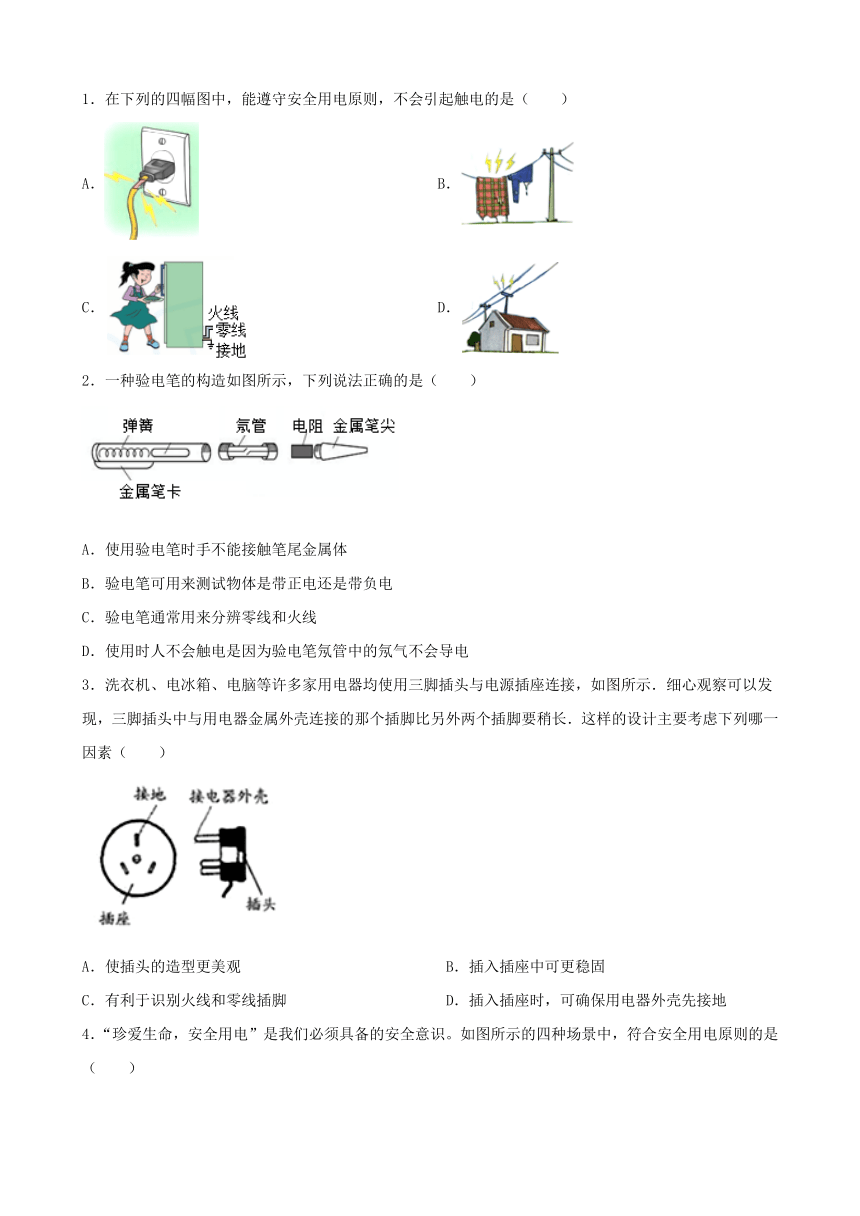

1．在下列的四幅圖中，能遵守安全用電原則，不會引起觸電的是（　　）
A． B．
C． D．
2．一種驗電筆的構造如圖所示，下列說法正確的是（　　）
A．使用驗電筆時手不能接觸筆尾金屬體
B．驗電筆可用來測試物體是帶正電還是帶負電
C．驗電筆通常用來分辨零線和火線
D．使用時人不會觸電是因?yàn)轵?yàn)電筆氖管中的氖氣不會導電
3．洗衣機、電冰箱、電腦等許多家用電器均使用三腳插頭與電源插座連接，如圖所示．細心觀察可以發現，三腳插頭中與用電器金屬外殼連接的那個插腳比另外兩個插腳要稍長．這樣的設計主要考慮下列哪一因素（　　）
A．使插頭的造型更美觀 B．插入插座中可更穩固
C．有利于識別火線和零線插腳 D．插入插座時，可確保用電器外殼先接地

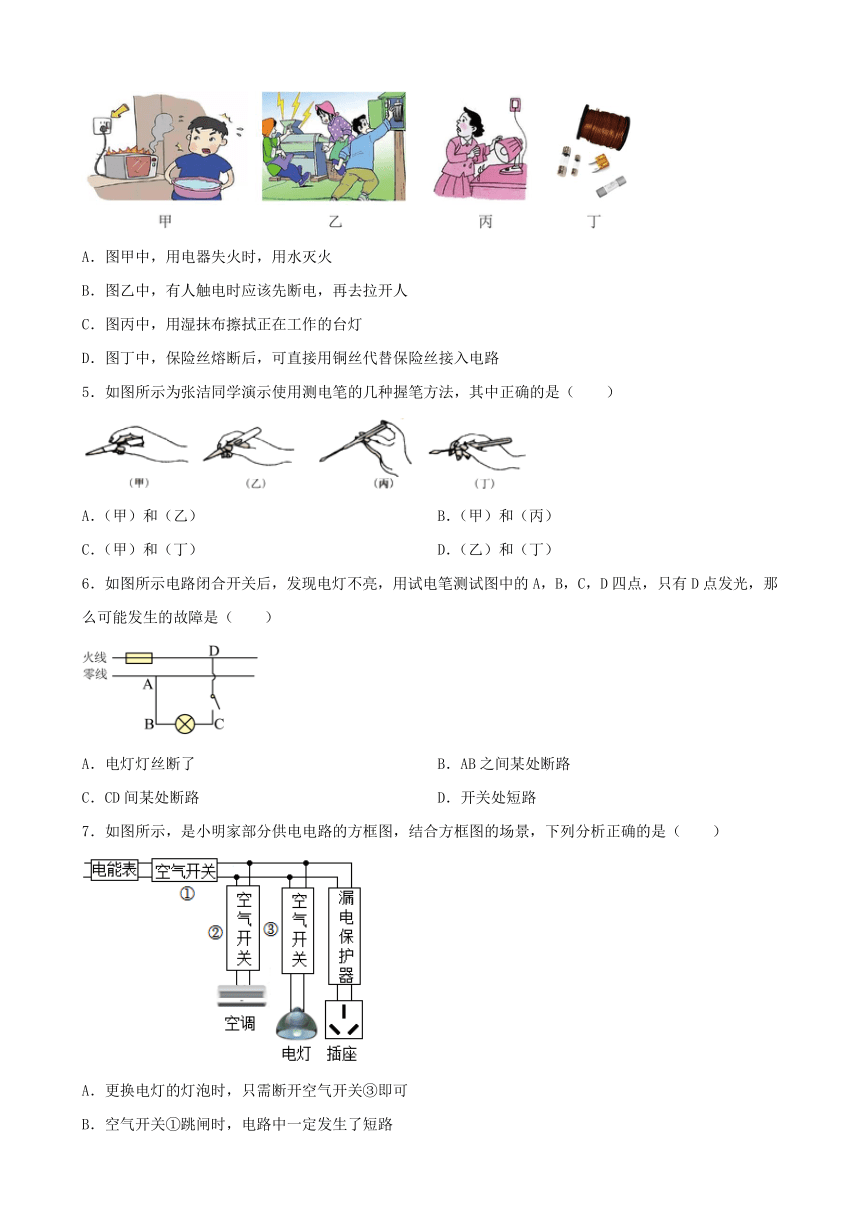

4．“珍愛生命，安全用電”是我們必須具備的安全意識。如圖所示的四種場景中，符合安全用電原則的是（　　）
A．圖甲中，用電器失火時，用水滅火
B．圖乙中，有人觸電時應該先斷電，再去拉開人
C．圖丙中，用濕抹布擦拭正在工作的臺燈
D．圖丁中，保險絲熔斷后，可直接用銅絲代替保險絲接入電路
5．如圖所示為張潔同學演示使用測電筆的幾種握筆方法，其中正確的是（　　）
A．（甲）和（乙） B．（甲）和（丙）
C．（甲）和（丁） D．（乙）和（丁）
6．如圖所示電路閉合開關后，發現電燈不亮，用試電筆測試圖中的A，B，C，D四點，只有D點發光，那么可能發生的故障是（　　）
A．電燈燈絲斷了 B．AB之間某處斷路
C．CD間某處斷路 D．開關處短路
7．如圖所示，是小明家部分供電電路的方框圖，結合方框圖的場景，下列分析正確的是（　　）
A．更換電燈的燈泡時，只需斷開空氣開關③即可
B．空氣開關①跳閘時，電路中一定發生了短路
C．空調電流過大時，漏電保護器會迅速切斷電流
D．漏電保護器切斷電流時，空調和電燈不能工作

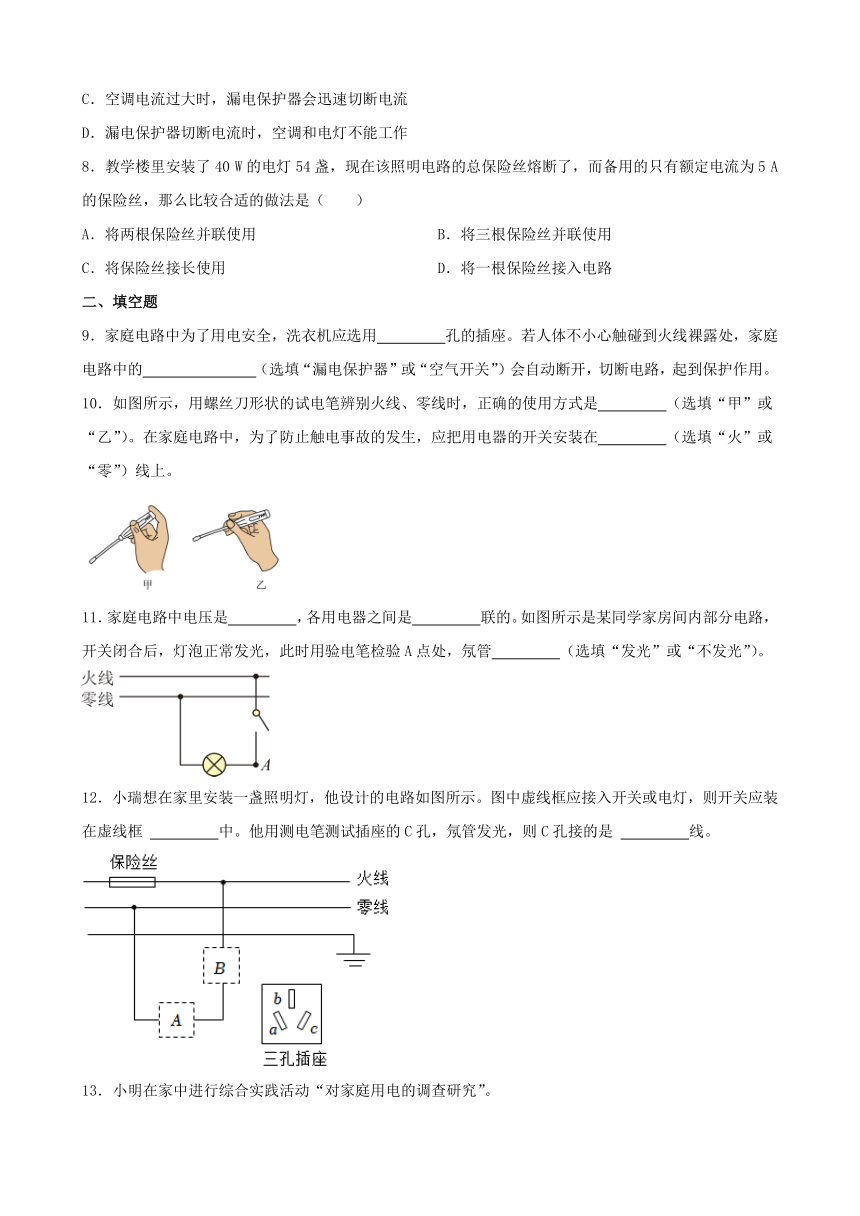

8．教學樓里安裝了40 W的電燈54盞，現在該照明電路的總保險絲熔斷了，而備用的只有額定電流為5 A的保險絲，那么比較合適的做法是（　　）
A．將兩根保險絲并聯使用 B．將三根保險絲并聯使用
C．將保險絲接長使用 D．將一根保險絲接入電路
二、填空題
9．家庭電路中為了用電安全，洗衣機應選用　 　孔的插座。若人體不小心觸碰到火線裸露處，家庭電路中的　 　（選填“漏電保護器”或“空氣開關”）會自動斷開，切斷電路，起到保護作用。
10．如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是　 　（選填“甲”或“乙”）。在家庭電路中，為了防止觸電事故的發生，應把用電器的開關安裝在　 　（選填“火”或“零”）線上。
11．家庭電路中電壓是　 　，各用電器之間是　 　聯的。如圖所示是某同學家房間內部分電路，開關閉合后，燈泡正常發光，此時用驗電筆檢驗A點處，氖管　 　（選填“發光”或“不發光”）。
12．小瑞想在家里安裝一盞照明燈，他設計的電路如圖所示。圖中虛線框應接入開關或電燈，則開關應裝在虛線框 　 　中。他用測電筆測試插座的C孔，氖管發光，則C孔接的是 　 　線。
13．小明在家中進行綜合實踐活動“對家庭用電的調查研究”。
（1）在觀察供電箱時看到如圖甲所示的情景，其中A、B分別為漏電保護器和空氣開關，它們的作用是不同的。當電路中電流過大時　 　（填“A”“B”或“A和B都”）能自動斷開，家庭電路中電流過大的原因，　 　，　 　 。
（2）在觀察插座時看到如圖乙所示的三孔插座，其中①孔應與　 　相連，其中②孔應與 　 　相連。
14．如圖所示情景中，不會發生觸電事故的是圖　 　，發生觸電事故時漏電保護器不會跳閘的是圖　 　（以上兩空填“甲”“乙”“丙”或“丁”），發生觸電事故時電路中的空氣開關　 　（填“會”或“不會”）跳閘。
三、作圖題
15．請將圖中的螺絲口電燈、開關（控制電燈）、兩孔插座和三孔插座正確地接入家庭電路。
16．一間教室要安裝2盞“220V 40W”的電燈和一個插座，要求開關S控制兩盞燈，且每盞燈都能正常發光，電路連接要符合安全用電的要求。請按以上要求將圖中元件用筆畫線代替導線連接起來；同時標出火線和零線。
17．如圖所示，①請將圖中“光控開關”“聲控開關”和燈泡用筆畫線代替導線連接起來，完成樓道燈自動控制電路，要求在光線較暗且有聲音時才亮；②安裝一個不受開關控制的三孔插座。
18．如圖，家庭電路中額定電壓均為220V的電風扇M和電燈，在只閉合開關S，風扇工作；只閉合開關S1，燈泡和風扇都不工作；開關S、S1都閉合，風扇和燈泡都工作。請用筆畫線代替導線把電路連接完整。
參考答案
1．C
2．C
3．D
4．B
5．B
6．C
7．A
8．A
9．三；漏電保護器
10．甲；火
11．220V；并；發光
12．B；火
13．（1）B；電路發生短路；用電器功率過大
（2）地線；零線
14．乙；甲；不會
15．
16．解：如圖所示：
17．解：如圖所示：
18．解：如圖所示：
