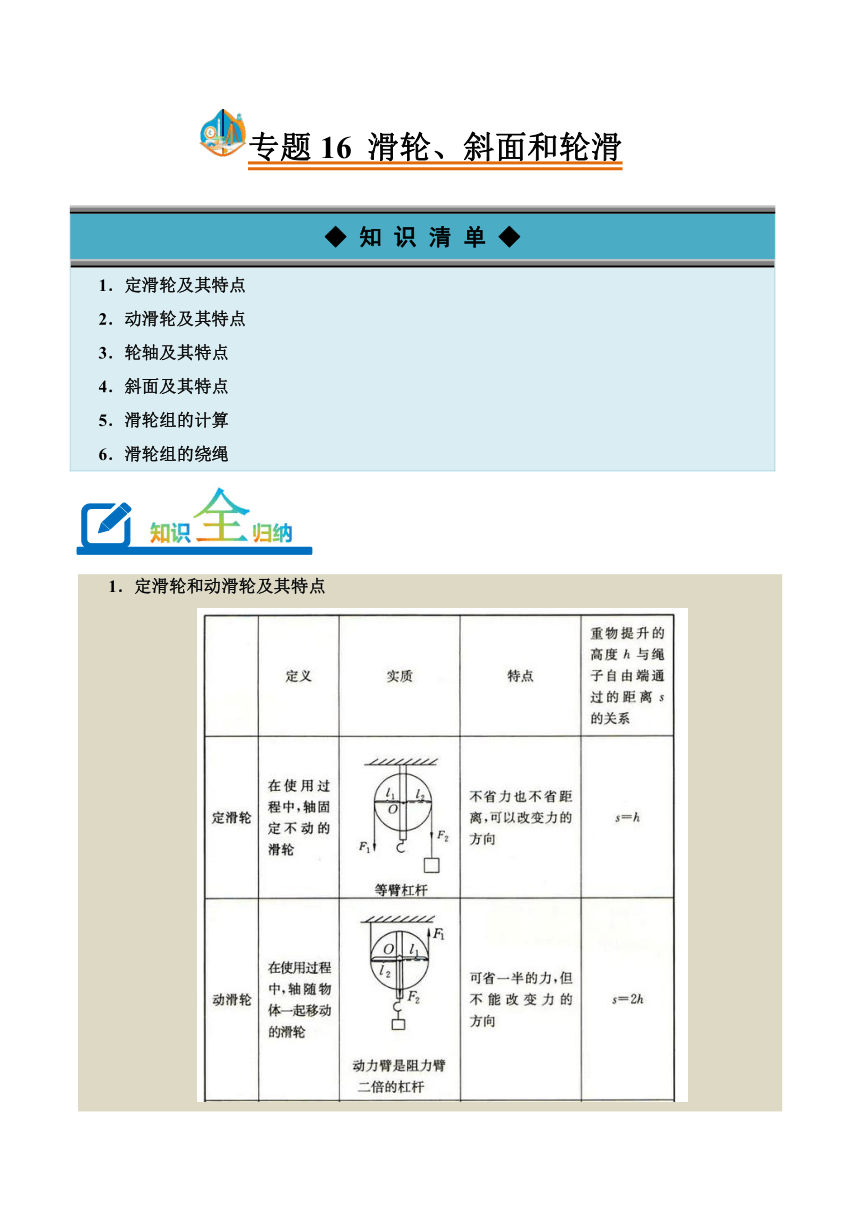

專題16 滑輪、斜面和輪滑
◆ 知 識 清 單 ◆
1．定滑輪及其特點 2．動滑輪及其特點 3．輪軸及其特點 4．斜面及其特點 5．滑輪組的計算　 6．滑輪組的繞繩　

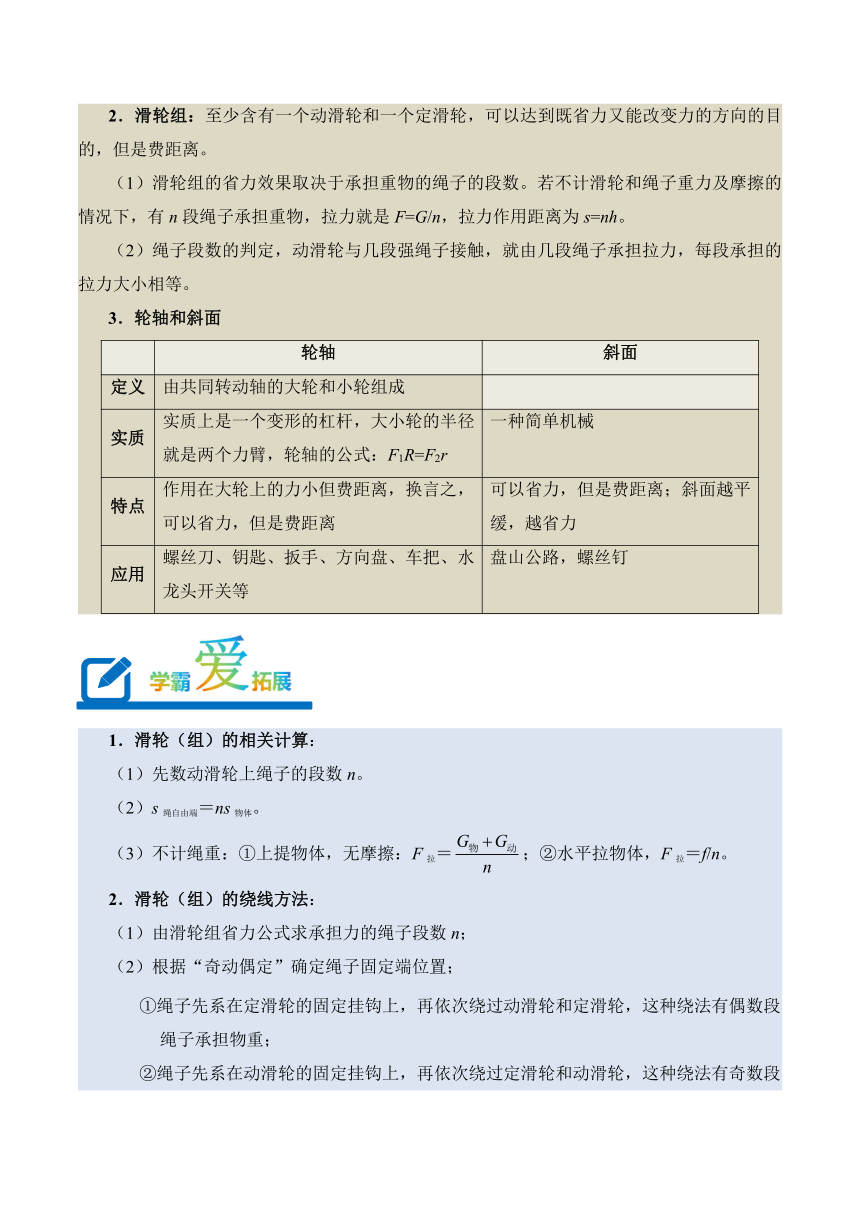

1．定滑輪和動滑輪及其特點 2．滑輪組：至少含有一個動滑輪和一個定滑輪，可以達到既省力又能改變力的方向的目的，但是費距離。 （1）滑輪組的省力效果取決于承擔重物的繩子的段數。若不計滑輪和繩子重力及摩擦的情況下，有n段繩子承擔重物，拉力就是F=G/n，拉力作用距離為s=nh。 （2）繩子段數的判定，動滑輪與幾段強繩子接觸，就由幾段繩子承擔拉力，每段承擔的拉力大小相等。 3．輪軸和斜面 輪軸斜面定義由共同轉動軸的大輪和小輪組成實質實質上是一個變形的杠桿，大小輪的半徑就是兩個力臂，輪軸的公式：F1R=F2r一種簡單機械特點作用在大輪上的力小但費距離，換言之，可以省力，但是費距離可以省力，但是費距離；斜面越平緩，越省力應用螺絲刀、鑰匙、扳手、方向盤、車把、水龍頭開關等盤山公路，螺絲釘

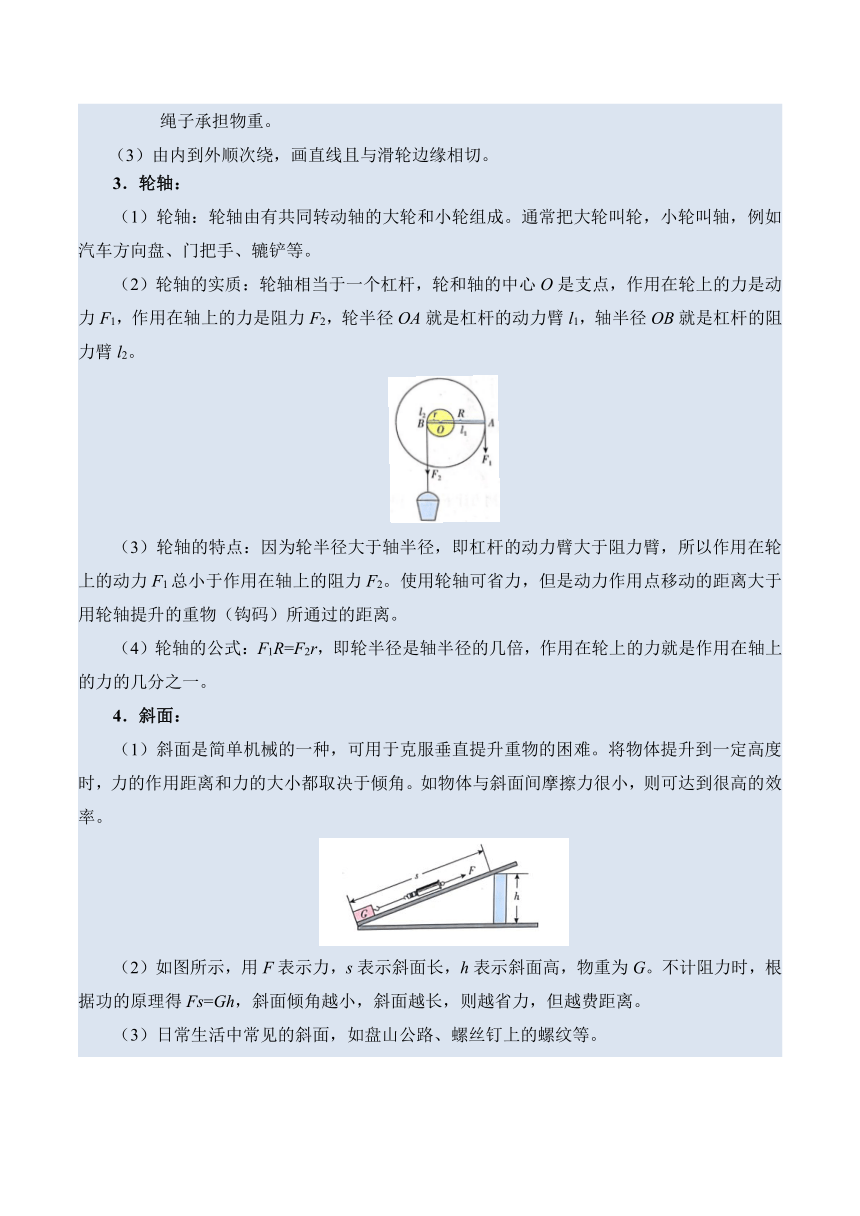

1．滑輪（組）的相關計算： （1）先數動滑輪上繩子的段數n。 （2）s繩自由端＝ns物體。 （3）不計繩重：①上提物體，無摩擦：F拉＝；②水平拉物體，F(xiàn)拉＝f/n。 2．滑輪（組）的繞線方法： （1）由滑輪組省力公式求承擔力的繩子段數n； （2）根據“奇動偶定”確定繩子固定端位置； ①繩子先系在定滑輪的固定掛鉤上，再依次繞過動滑輪和定滑輪，這種繞法有偶數段繩子承擔物重； ②繩子先系在動滑輪的固定掛鉤上，再依次繞過定滑輪和動滑輪，這種繞法有奇數段繩子承擔物重。 （3）由內到外順次繞，畫直線且與滑輪邊緣相切。 3．輪軸： （1）輪軸：輪軸由有共同轉動軸的大輪和小輪組成。通常把大輪叫輪，小輪叫軸，例如汽車方向盤、門把手、轆鏟等。 （2）輪軸的實質：輪軸相當于一個杠桿，輪和軸的中心O是支點，作用在輪上的力是動力F1，作用在軸上的力是阻力F2，輪半徑OA就是杠桿的動力臂l1，軸半徑OB就是杠桿的阻力臂l2。 （3）輪軸的特點：因為輪半徑大于軸半徑，即杠桿的動力臂大于阻力臂，所以作用在輪上的動力F1總小于作用在軸上的阻力F2。使用輪軸可省力，但是動力作用點移動的距離大于用輪軸提升的重物（鉤碼）所通過的距離。 （4）輪軸的公式：F1R=F2r，即輪半徑是軸半徑的幾倍，作用在輪上的力就是作用在軸上的力的幾分之一。 4．斜面： （1）斜面是簡單機械的一種，可用于克服垂直提升重物的困難。將物體提升到一定高度時，力的作用距離和力的大小都取決于傾角。如物體與斜面間摩擦力很小，則可達到很高的效率。 （2）如圖所示，用F表示力，s表示斜面長，h表示斜面高，物重為G。不計阻力時，根據功的原理得Fs=Gh，斜面傾角越小，斜面越長，則越省力，但越費距離。 （3）日常生活中常見的斜面，如盤山公路、螺絲釘上的螺紋等。

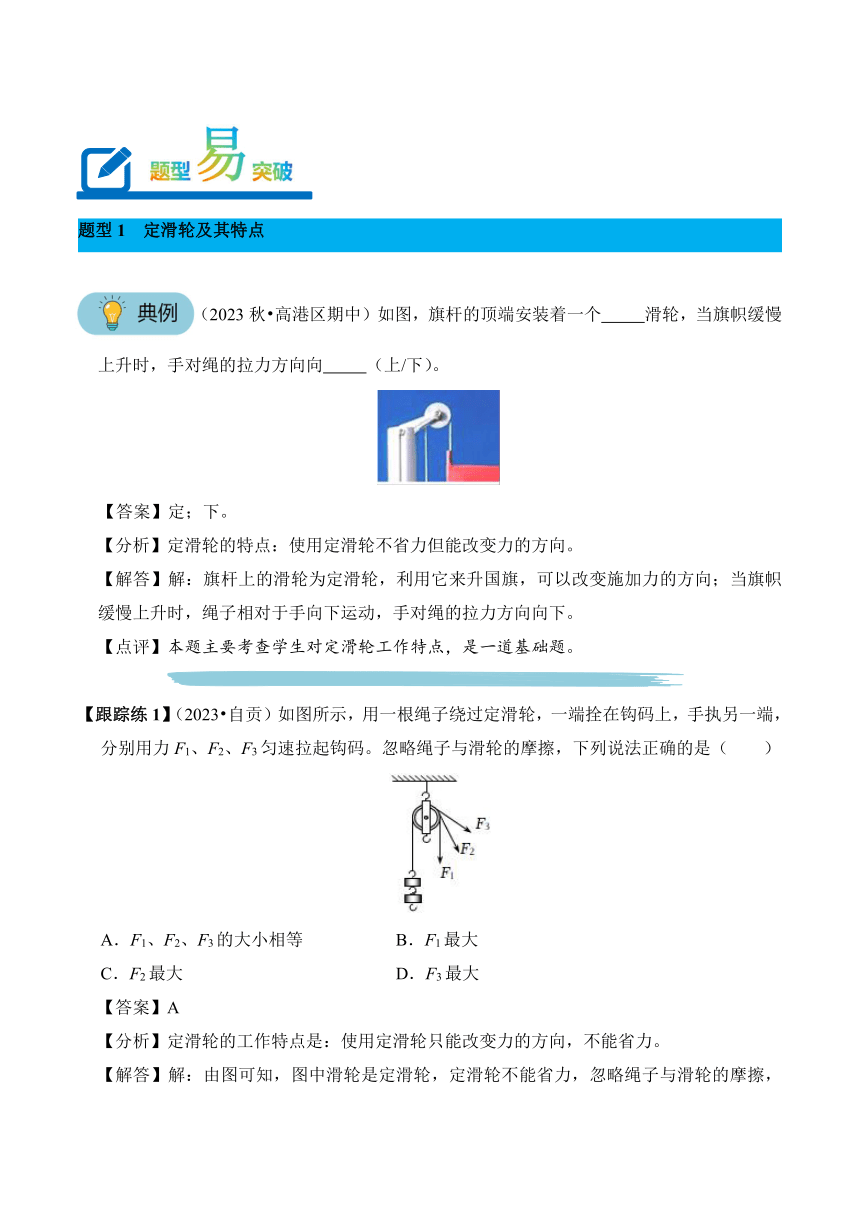

題型1　定滑輪及其特點　
（2023秋 高港區期中）如圖，旗桿的頂端安裝著一個 　滑輪，當旗幟緩慢上升時，手對繩的拉力方向向 　（上/下）。
【答案】定；下。
【分析】定滑輪的特點：使用定滑輪不省力但能改變力的方向。
【解答】解：旗桿上的滑輪為定滑輪，利用它來升國旗，可以改變施加力的方向；當旗幟緩慢上升時，繩子相對于手向下運動，手對繩的拉力方向向下。
【點評】本題主要考查學生對定滑輪工作特點，是一道基礎題。
【跟蹤練1】（2023 自貢）如圖所示，用一根繩子繞過定滑輪，一端拴在鉤碼上，手執另一端，分別用力F1、F2、F3勻速拉起鉤碼。忽略繩子與滑輪的摩擦，下列說法正確的是（　　）
A．F1、F2、F3的大小相等 B．F1最大
C．F2最大 D．F3最大
【答案】A
【分析】定滑輪的工作特點是：使用定滑輪只能改變力的方向，不能省力。
【解答】解：由圖可知，圖中滑輪是定滑輪，定滑輪不能省力，忽略繩子與滑輪的摩擦，所以F1、F2、F3都與物體重力相等，所以三種拉法所用拉力一樣大，故BCD錯誤，故A正確。
【點評】本題考查了定滑輪及工作特點，屬于基本內容，比較簡單；知道定滑輪和動滑輪的定義及其特點是關鍵。

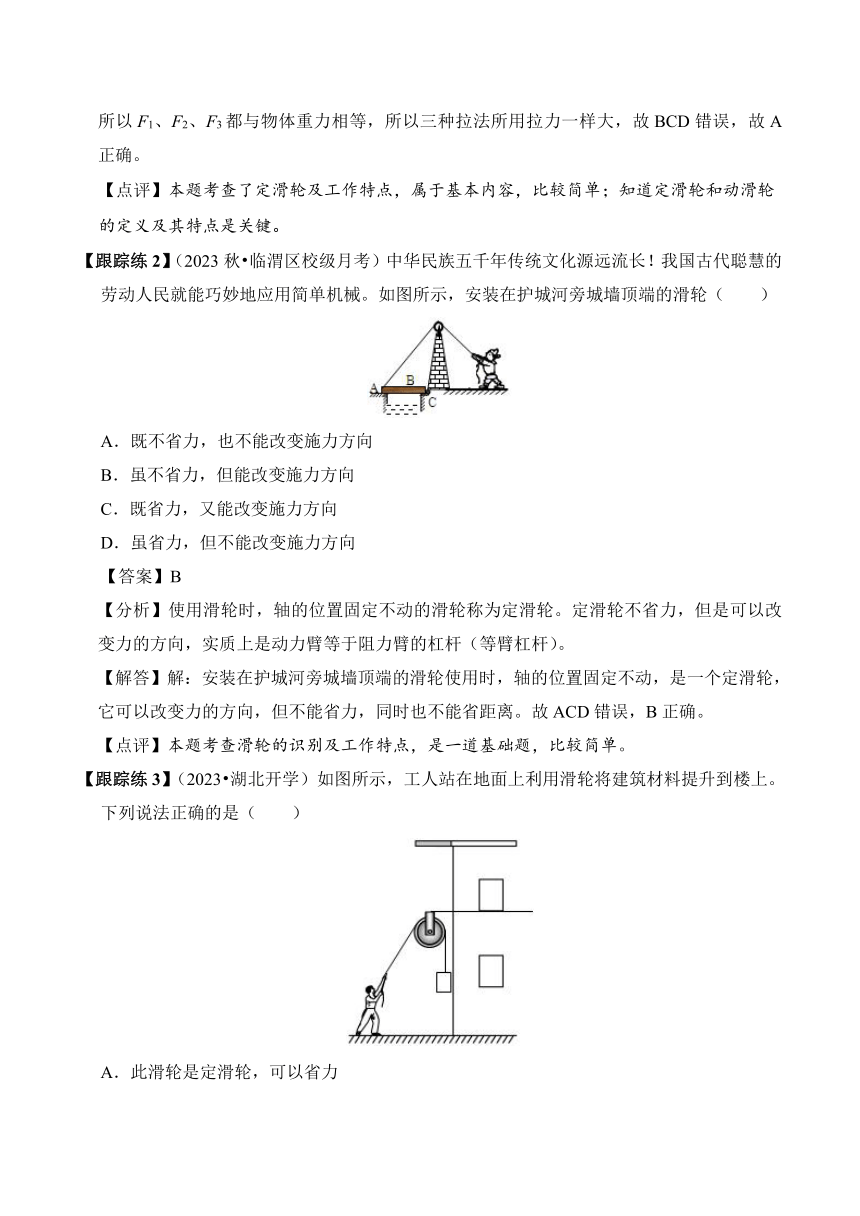

【跟蹤練2】（2023秋 臨渭區校級月考）中華民族五千年傳統文化源遠流長！我國古代聰慧的勞動人民就能巧妙地應用簡單機械。如圖所示，安裝在護城河旁城墻頂端的滑輪（　　）
A．既不省力，也不能改變施力方向
B．雖不省力，但能改變施力方向
C．既省力，又能改變施力方向
D．雖省力，但不能改變施力方向
【答案】B
【分析】使用滑輪時，軸的位置固定不動的滑輪稱為定滑輪。定滑輪不省力，但是可以改變力的方向，實質上是動力臂等于阻力臂的杠桿（等臂杠桿）。
【解答】解：安裝在護城河旁城墻頂端的滑輪使用時，軸的位置固定不動，是一個定滑輪，它可以改變力的方向，但不能省力，同時也不能省距離。故ACD錯誤，B正確。
【點評】本題考查滑輪的識別及工作特點，是一道基礎題，比較簡單。　　
【跟蹤練3】（2023 湖北開學）如圖所示，工人站在地面上利用滑輪將建筑材料提升到樓上。下列說法正確的是（　　）
A．此滑輪是定滑輪，可以省力
B．此滑輪是定滑輪，不能省力
C．此滑輪是動滑輪，可以省力
D．此滑輪是動滑輪，不能省力
【答案】B
【分析】軸的位置固定不動的滑輪稱為定滑輪，定滑輪不省力，但是可以改變力的方向。
【解答】解：由圖可知，此滑輪軸的位置固定不動，所以是定滑輪；定滑輪不能省力，但是可以改變力的方向。選項A、C、D錯誤，B正確。
【點評】本題考查定滑輪的特點，屬于基礎題型。　　
題型2　動滑輪及其特點　
（2023春 庫爾勒市校級期末）如圖用一個動滑輪提升重為20N的物體，當勻速向上拉動時，彈簧秤的示數為12N，若不計摩擦，拉力F和動滑輪的重力的大小是（　　）
A．拉力F為12N，動滑輪重4N
B．拉力F為20N，動滑輪重2N
C．拉力F為20N，動滑輪重4N
D．拉力F為12N，動滑輪重2N
【答案】A
【分析】在不計摩擦的情況下，繩子的繞線決定滑輪組的使用效果，有幾段繩子承擔動滑輪和物體的重力，拉力就是動滑輪和物體總重的幾分之一。
【解答】解：同一根繩子上的拉力都相等，因此拉力F就等于彈簧秤的示數12N；重物和動滑輪的總重由2段繩子承擔，則有2F＝G物+G輪，G輪＝2F﹣G物＝2×12N﹣20N＝4N；故選：A。
【點評】本題考查使用動滑輪的特點，注意有幾段繩子承擔動滑輪和物體的重，拉力就是動滑輪和物體總重的幾分之一是在不計摩擦的條件下。　
【跟蹤練1】（2023春 長壽區期末）如圖所示，下列各裝置中利用了動滑輪的是（　　）
A． B．
C． D．
【答案】D
【分析】根據定滑輪和動滑輪的特點分析，定滑輪的軸不動，動滑輪的軸與物體一起動。
【解答】解：A、B、C中滑輪是固定不動的，是定滑輪，D中的滑輪與物體一起運動，是動滑輪。故選：D。
【點評】動滑輪的軸會隨物體一起運動，定滑輪的軸不隨物體運動。
【跟蹤練2】（2023秋 淮安區期中）如圖所示，用自重0.5N的動滑輪，提升質量為100g的鉤碼，作用力的方向豎直向上，鉤碼向上做勻速運動，此現象表明使用動滑輪不能改變　 　；繩重及其與滑輪間的摩擦忽略不計，g取10N/kg，讀得彈簧測力計的示數為　 　N，表明利用動滑輪可　 　。
【答案】力的方向；0.75；省力。
【分析】（1）使用動滑輪可以省力，但不能改變力的方向；
（2）認清彈簧測力計的分度值，根據指針對應的刻度讀數。
【解答】解：動滑輪的特點是：能省力，不能改變力的方向，多費一倍的距離；
由圖可知，彈簧測力計的分度值是0.1N，指針指在刻度線“0.75”的位置，因此示數是0.75N，等于動滑輪和鉤碼的總重的一半，說明動滑輪可以省力。
【點評】本題考查了動滑輪的特點，屬于基礎題目。
【跟蹤練3】（2023春 宜州區期末）如圖所示，動滑輪重為1N，拉力F為5N，則重物G和彈簧秤讀數為（　　）
A．G為4N，彈簧測力計讀數為5N
B．G為9N，彈簧測力計讀數為10N
C．G為9N，彈簧測力計讀數為5N
D．G為10N，彈簧測力計讀數為5N
【答案】C
【分析】該題應緊密結合動滑輪的特點展開分析，動滑輪的特點是可以省力，如不考慮動滑輪重力和摩擦，恰好可以省一半力。
【解答】解：此時彈簧秤與拉力F共同承擔重物和滑輪的重力，因拉力F為5N，所以彈簧秤讀數也為5N；1N+G＝10N，所以G＝9N，故選項C正確；故選：C。
【點評】此題主要考查學生對動滑輪拉力的計算的理解和掌握，在此應特別注意動滑輪的工作特點。　　
題型3　輪軸及其特點　
（2023 惠山區校級期中）如圖所示，擰螺絲時，螺絲刀相當于一個　 　（選填“斜面”或“輪軸”），手柄　 　（選填“粗”或“細”）一些的螺絲刀用起來更省力。
【答案】輪軸；粗。
【分析】輪軸：由輪和軸組成的，能繞共同的軸線旋轉的簡單機械叫做輪軸。輪軸是一種省力機械，支點在軸心。
【解答】解：螺絲刀擰螺絲時相當于一個輪軸，輪軸是一種省力機械，支點在軸，螺絲刀手柄越粗，動力臂越大，越省力。
【點評】此題考查了輪軸在日常生活中的應用，難度不大，屬基礎題目。
【跟蹤練1】（2023春 曲陽縣期末）關于汽車所涉及的物理知識，下列說法錯誤的是（　　）
A．汽車的底盤質量都較大——可以降低汽車的重心，增加汽車行駛時的穩度
B．汽車急剎車（減速）時，司機踩剎車——力是改變物體運動狀態的原因
C．汽車前進的動力——地面對主動輪的摩擦力方向向后
D．汽車的方向盤是輪軸
【答案】C
【分析】（1）物體的重心越低，物體的穩定性越好，穩度越大；
（2）力可以改變物體的運動狀態；
（3）汽車前進的動力是地面對主動輪向前的摩擦力；
（4）汽車上的方向盤、車輪等都是輪軸。
【解答】解：A、汽車的底盤質量都較大，﹣﹣﹣﹣可以降低汽車的重心，增加汽車行駛時的穩度，A說法正確不符合題意；
B、汽車急剎車（減速）時，司機踩剎車﹣﹣﹣增大車輪受到的摩擦力阻力，使得運動狀態改變，則說明力是改變物體運動狀態的原因，B說法正確，不符合題意；
C、汽車前進的動力﹣﹣﹣地面對主動輪的摩擦力方向向前，C說法錯誤，符合題意；
D、汽車簡單機械的應用：方向盤、車輪，都是輪軸，說D法正確，不符合題意；
故選：C。
【點評】本題考查了輪軸和重力的概念、重心和摩擦力的分析，難度不大，熟練應用基礎知識即可正確解題。
【跟蹤練2】（2023春 撫順期末）如圖所示是防盜門的門鎖。將鑰匙插入鎖孔轉動開鎖時，鑰匙相當于一個 　（填“杠桿”“滑輪”或“輪軸”）。在安裝門鎖時需要用螺絲刀擰螺絲釘把門鎖固定到門上，　 　（填“螺絲刀”或“螺絲釘’）與鑰匙屬于同種簡單機械。
【答案】輪軸；螺絲刀。
【分析】簡單機械包括：杠桿、滑輪、輪軸、斜面等，從鑰匙、螺絲刀、螺絲釘?shù)氖褂们闆r判斷。
【解答】解：（1）鑰匙在使用時繞中心軸轉動，所以屬于輪軸；
（2）螺絲刀相當于輪軸，輪軸是杠桿的一種變形；螺絲釘上的一圈圈螺紋的長相當于斜面的長度，因此螺絲釘是被擰成圓柱形的類似斜面的機械。
【點評】本題考查了輪軸、斜面，雖然考點繁雜，但都是基礎題。
【跟蹤練3】（2023秋 濱海縣期中）
圖甲中的轆轤是由具有共同轉動軸的大輪和小輪組成，提水時，用力使大輪轉動，小輪隨之轉動并纏繞井繩，提起水桶。提水時，轆轤可視為　 　杠桿，支點是圖乙中的　 　點；圖丙是某種水龍頭開關，為了更省力，應選用開關　 　（①/②）。
【答案】省力；B；①。
【分析】（1）轆轤的實質是輪軸，根據輪軸的作用分析；支點是繞著轉動的固定點；
（2）水龍頭開關的設計也應用了輪軸，增大輪的半徑可以增大動力臂，在阻力和阻力臂一定時，可以省力。
【解答】解：（1）轆轤的實質是輪軸，動力作用在輪上，可以省力；支點是繞著轉動的固定點，即B點；
（2）水龍頭開關的設計也應用了輪軸，增大輪的半徑可以增大動力臂，在阻力和阻力臂一定時，可以減小動力，故選擇圖中的①可以更省力。
【點評】本題考查杠桿的分類、輪軸的應用與省力分析，屬于綜合題，有一定的難度。
題型4　斜面及其特點　
（2023 靖江市期末）如圖甲所示是某一風景區的盤山公路，之所以要把上山的公路修成這般模樣，是因為盤山公路相當于簡單機械中的 　，使用它可以省 　。圖乙和圖丙所示為生活中常見的兩種釘子，其中與盤山公路的力學原理相同的是圖 　（乙/丙）釘子，為了將它釘進木塊，應該用 　（敲/擰）的方式更好。
【答案】斜面；力；乙；擰。
【分析】（1）使用斜面可以省力，斜面越平緩，越省力，但同時越費距離；
（2）摩擦力的大小與接觸面的粗糙程度和壓力大小有關。
【解答】解：（1）盤山公路相當于簡單機械中斜面，斜面加長了運動距離，但可以省力，故盤山公路修成了斜面形；
（2）圖乙和圖丙所示為生活中常見的兩種釘子，其中圖乙的螺絲釘上的一圈圈螺紋的長相當于斜面的長度，使用斜面可以省力，所以與盤山公路的力學原理相同的是圖乙；
為了將它釘進木塊，使用時用擰的比較好，擰的時候，相當于沿斜面向上運動的過程，可以省力。若用敲的方式，一圈圈螺紋相當于增加了接觸面的粗糙程度，會使摩擦力變大，敲起來更費力。
【點評】本題考查斜面和摩擦力的相關知識，難度不大。
【跟蹤練1】（2023 寧陽縣期中）如圖，現在很多地方設有輪椅專用通道，為殘疾人上下臺階提供方便。它實際上就是簡單機械中的斜面；該通道屬于　 （選填“省力”、“費力”或“省功”）機械。
【答案】省力。
【分析】簡單機械包括：杠桿、滑輪、輪軸、斜面等，斜面是省力機械，斜坡屬于斜面。
【解答】解：圖中是生活中常見的斜坡，斜坡相當于簡單機械中的斜面，使用它可以省力。
【點評】本題考查生活中的簡單機械斜面，是一道基礎題。
【跟蹤練2】（2023春 海東市期末）如圖甲是同學們常用的燕尾夾，AB＝BC，當用力摁住C點打開該夾子時，可把B點看作支點，此時夾子可近似看作　 （選填“省力”“費力”或“等臂”）杠桿。如圖乙所示，手柄 　（選填“粗”或“細”）一些的螺絲刀用起來更省力；螺紋 　（選填“密”或“稀”）一些的螺絲釘擰起來更省力。
【答案】等臂；粗；密。
【分析】比較動力臂、阻力臂大小關系，識別杠桿類型；輪軸屬于變形的杠桿，其它條件一定時，動力臂越大，越省力；螺紋屬于變形的斜面，斜面越費距離，越省力，據此分析解答。
【解答】解：圖中的燕尾夾，支點是B點，動力臂是BC，阻力臂是AB，AB＝BC，即動力臂等于阻力臂，該杠桿屬于等臂杠桿；圖中的螺絲刀屬于輪軸，本質也是杠桿，支點在手柄截面的中心，手柄越粗，動力臂越大，在其他條件一定時，動力越小，即越省力；螺絲釘?shù)穆菁y屬于斜面，螺紋越密，即越費距離，就會越省力。
【點評】本題考查了杠桿的分類、輪軸以及斜面省力情況的分析，屬于基礎題。
【跟蹤練3】（2023 清江浦區模擬）如圖所示，是平時常用的兩種工具：扳手和鉆頭。其中扳手在正常使用過程中相當于 　（輪軸/斜面），鉆頭在正常使用時相當于 　（輪軸/斜面）。這兩種工具在正常使用過程具有相同的優點是 　。
【答案】輪軸；斜面；可以省力。
【分析】（1）輪軸是一種省力機械，輪半徑是軸半徑的幾倍，作用在輪上的力就是軸上力的幾分之一，是省力杠桿；
（2）鉆頭上的一圈圈螺紋的長相當于斜面的長度，斜面是一種變形的杠桿。
【解答】解：（1）扳手在正常使用過程中相當于輪軸；
（2）鉆頭上的一圈圈螺紋的長相當于斜面的長度，斜面是一種變形的杠桿，輪軸和斜面共同的優點就是能夠省力。
【點評】本題考查了輪軸、斜面，是我們?nèi)粘Ｉ钪谐Ｓ玫暮唵螜C械，而螺旋作為斜面的一類在現實生活中也有很廣泛的應用，例如電鉆鉆頭。　　
題型5　滑輪組的計算　
（2023春 東坡區校級期中）如圖所示，每個滑輪的重力相等，不計繩重和摩擦力，G1＝60N，G2＝38N，甲、乙兩種情況下繩子在相等拉力F作用下靜止。則每個動滑輪的重力為（　　）
A．3N B．6N C．11N D．22N
【答案】B
【分析】先確定使用滑輪組承擔物重的繩子股數n，不計繩重和摩擦力，拉力F（G+G動），已知拉力大小相同，據此列方程求出動滑輪的重力。
【解答】解：由圖知，使用滑輪組承擔物重的繩子股數分別為：n1＝3，n2＝2，
已知每個滑輪的重力相等，設動滑輪的重力為G動，不計繩重和摩擦力，則拉力分別為：F1（G1+G動），F(xiàn)2（G2+G動），由題知F1＝F2，所以，（G1+G動）（G2+G動），即：（60N+G動）（38N+G動），解得動滑輪的重力：G動＝6N。故選：B。
【點評】本題考查了使用滑輪組時拉力的計算，關鍵是利用好關系式：不計繩重和摩擦力，拉力F（G+G動）。
【跟蹤練1】（2023 海南）用下列簡單機械提升同一重物，忽略機械自重和摩擦，最省力的是（　　）
A． B．
C． D．
【答案】A
【分析】（1）根據杠桿平衡條件來分析；
（2）忽略機械自重和摩擦，滑輪組繩子拉力為物重的來分析。
【解答】解：分別用如圖四種機械提起同一重物，忽略機械自重和摩擦：則
A、根據杠桿平衡條件可得：G×L＝F×3L，則FG；
B、由圖可知，該滑輪組由1股繩子承擔物重，拉力等于物重；
C、由圖可知，該滑輪組由2股繩子承擔物重，拉力為物重的二分之一；
D、由圖可知，該滑輪組由2股繩子承擔物重，拉力為物重的二分之一。
綜上分析可知，最省力的是A。
【點評】本題考查學生對杠桿平衡條件和滑輪及滑輪組的綜合理解和運用。
【跟蹤練2】（2023春 開平市期末）如圖是一種利用滾軸和繩子組裝的特殊機械，借助這種機械可以將較重的物體搬運到高處，某人借助該機械吊起一輛摩托車。不計繩和機械自重，下列說法錯誤的是（　　）
A．圖中A部分可等效為定滑輪
B．該機械既可省力，也能改變力的方向
C．圖中B部分可等效為動滑輪
D．若繩子被拉下6m時，摩托車上升1m
【答案】D
【分析】（1）（3）軸固定不動的滑輪是定滑輪，滑輪和物體一起移動的滑輪是動滑輪；
（2）利用該滑輪組裝置既能省力，又能改變力的方向；
（4）由圖知，A、B組成滑輪組，n＝5，拉力端移動距離s＝5h。
【解答】解：AC、提升物體時，A的軸的位置固定不動，屬于定滑輪；B和物體一起移動，屬于動滑輪，故A、C正確；B、利用該滑輪組裝置既能省力，又能改變力的方向，故B正確。D、由圖知，A、B組成滑輪組，n＝5，則拉力端移動距離s＝5h；人將繩拉下5m時，摩托上升的高度h＝1m，故D錯誤。
【點評】本題考查了滑輪的分類以及滑輪組的特點，確定承擔物重的繩子股數、利用好不計摩擦和裝置的自重拉力FG是關鍵。
【跟蹤練3】（2023春 環江縣期末）如圖所示，小華用滑輪組豎直勻速提升一個重為600N的物體，人拉繩的力F為250N（不計繩重和摩擦）。若用這個滑輪組豎直勻速提升1200N的物體時，人的拉力F為（　　）
A．400N B．450N C．500N D．600N
【答案】B
【分析】不計繩重和摩擦，繩子自由端拉力F（G+G動）求出動滑輪重，再利用F（G+G動）求提起1200N的物體時人的拉力。
【解答】解：由圖可知，n＝3，不計繩重和摩擦，繩子自由端拉力F（G+G動），當提起600N物體時拉力為250N，則動滑輪重：G動＝3F1﹣G1＝3×250N﹣600N＝150N；當提起1200N物體時，人的拉力：F2（G2+G動）（1200N+150N）＝450N。故選：B。
【點評】本題考查了使用滑輪組時繩子自由端拉力大小的計算，用好關系式：不計繩重和摩擦時，拉力F（G+G動）。　　
題型6　滑輪組的繞繩　
（2022 金昌）如圖所示，某工人站在地面上使用由三個滑輪組成的滑輪組提升重物，請用筆畫線代替繩子，畫出最省力的繞繩方法。
【答案】如圖所示
【分析】與動滑輪連接的繩子能分擔物體的重力，所以與動滑輪相連的繩子的股數越多越省力，但還要注意對拉力方向的要求。
【解答】解：要使滑輪組最省力，需要承擔物重的繩子段數最多，所以要從動滑輪繞起，依次繞過上面的定滑輪、下面的動滑輪，再繞過上面的另一個定滑輪，如答案圖所示。
【點評】對于滑輪組的組裝與繞線方法，要看清題目的每一個要求，靈活運用，不能死記硬背最省力的繞線方法。
【跟蹤練1】（2023 泰州）工人站在地面上用如圖的滑輪組提升重物，畫出滑輪組的繞繩方式。
【答案】如圖所示
【分析】在使用滑輪組提升重物時，既要考慮到它的省力情況，還應注意動力的施力方向。
【解答】解：因為滑輪組要求工人站在地面上提升重物，因此，在繞繩時，最終的繩子自由端方向應該向下，由外向內畫出繞繩方式，如答案圖所示，由兩段繩子承擔物重。
【點評】設計滑輪組的繞繩方案應從兩方面考慮，一是省力情況，二是繩子自由端的朝向。
【跟蹤練2】（2023 常州）用滑輪組提升物體如圖，請畫出最省力的繩子繞法。
【答案】如圖所示
【分析】要使滑輪組省力，就是使最多的繩子段數來承擔動滑輪的拉力，圖中滑輪組由一個動滑輪和一個定滑輪組成，有兩種繞線方法。若n為偶數，繩子固定端在定滑輪上；若n為奇數，繩子固定端在動滑輪上；即：“奇動偶定”。
【解答】解：n為奇數時，承擔物重的有3段繩子，此時最省力，根據奇動偶定，繩子的固定端在動滑輪上，如答案圖所示。
【點評】滑輪組的組裝有兩種方法，從定滑輪繞起或從動滑輪繞起。從動滑輪開始繞，承擔物重的繩子段數多。
【跟蹤練3】（2023秋 秦淮區期末）要利用滑輪組把物體吊上樓，請在圖中畫出最省力的繞線方式。
【答案】如圖所示
【分析】滑輪組繩子的繞法，有兩種：
一是繩子先系在定滑輪的固定掛鉤上，繞過下面的動滑輪，再繞過上面的定滑輪；
二是繩子先系在動滑輪的固定掛鉤上，繞過定滑輪，然后再繞過動滑輪；
滑輪組最省力的繞繩方法，其實就是尋找連接動滑輪最多的繩子段數。
【解答】解：圖中滑輪組有兩種繞線方法，一種是由兩段繩子承擔物重，另一種是由三段繩子承擔物重；要想最省力，應選用三段繩子承擔的繞法，即繩子先系在動滑輪的固定掛鉤上，然后依次繞線，如答案圖所示。
【點評】本題考查了滑輪組的組裝，關鍵是找出動滑輪上最多的繩子段數。
