專題15 杠桿
◆ 知 識 清 單 ◆
1．杠桿及其五要素 2．杠桿作圖 3．杠桿的分類 4．杠桿的平衡條件及其應用 5．探究杠桿的平衡條件 6．杠桿動態平衡的分析
1．杠桿的五要素：支點、動力、阻力、動力臂、阻力臂。 2．力臂：指從支點到力的作用線的距離（過支點向力的作用線畫垂線就是力臂，垂足要落在力的作用線上）。 動力臂：從支點到動力作用線的距離； 阻力臂：從支點到阻力作用線的距離。 3．杠桿分類： 省力杠桿——?jiǎng)恿Ρ鄞笥谧枇Ρ郏瑒?dòng)力小于阻力，省力、費距離； 費力杠桿——?jiǎng)恿Ρ坌∮谧枇Ρ郏瑒?dòng)力大于阻力，費力、省距離； 等臂杠桿——?jiǎng)恿Ρ鄣扔谧枇Ρ郏瑒?dòng)力等于阻力，不省力、不費力。 4．杠桿平衡條件：動力乘以動力臂等于阻力乘以阻力臂：F1L1=F2L2。

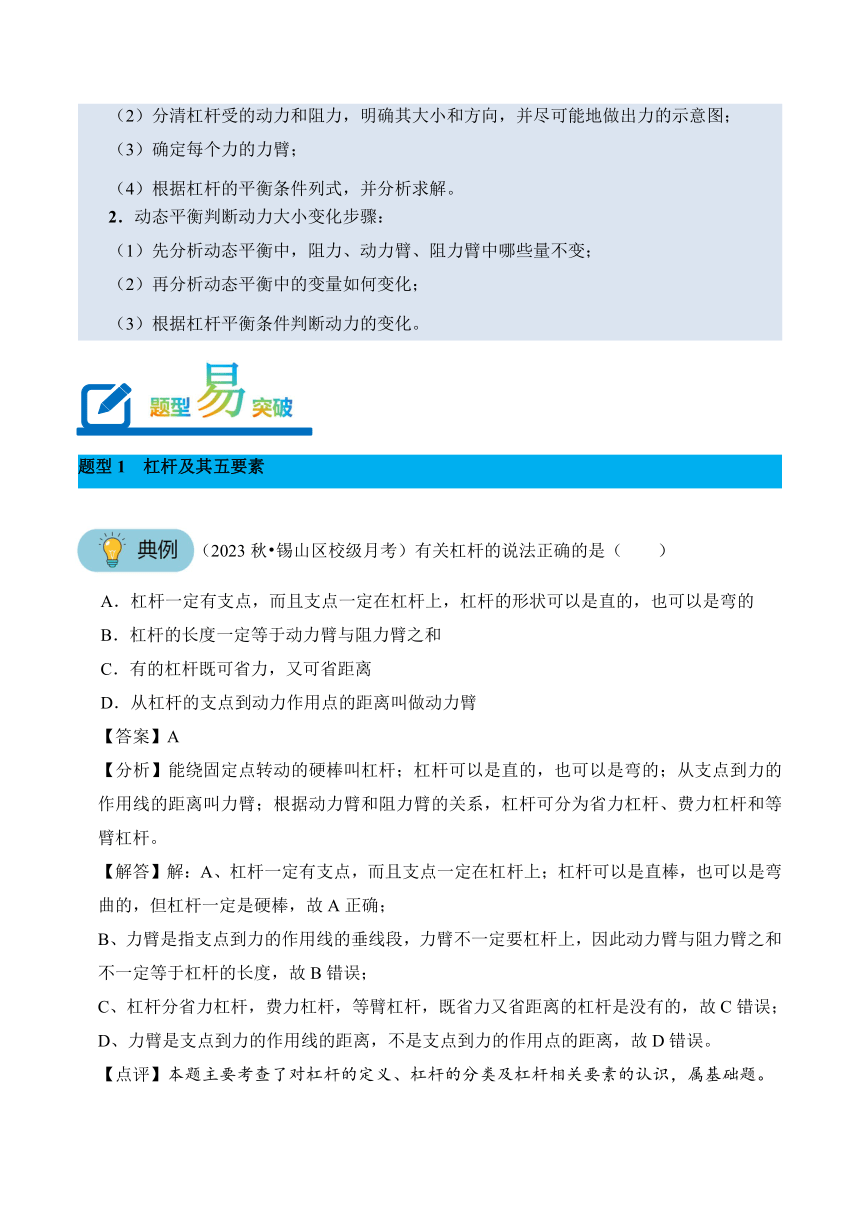

1．利用杠桿平衡條件解題的一般步驟： （1）確定杠桿的支點位置； （2）分清杠桿受的動力和阻力，明確其大小和方向，并盡可能地做出力的示意圖； （3）確定每個力的力臂； （4）根據杠桿的平衡條件列式，并分析求解。 2．動態平衡判斷動力大小變化步驟： （1）先分析動態平衡中，阻力、動力臂、阻力臂中哪些量不變； （2）再分析動態平衡中的變量如何變化； （3）根據杠桿平衡條件判斷動力的變化。
題型1　杠桿及其五要素　
（2023秋 錫山區校級月考）有關杠桿的說法正確的是（　　）
A．杠桿一定有支點，而且支點一定在杠桿上，杠桿的形狀可以是直的，也可以是彎的
B．杠桿的長度一定等于動力臂與阻力臂之和
C．有的杠桿既可省力，又可省距離
D．從杠桿的支點到動力作用點的距離叫做動力臂
【答案】A
【分析】能繞固定點轉動的硬棒叫杠桿；杠桿可以是直的，也可以是彎的；從支點到力的作用線的距離叫力臂；根據動力臂和阻力臂的關系，杠桿可分為省力杠桿、費力杠桿和等臂杠桿。
【解答】解：A、杠桿一定有支點，而且支點一定在杠桿上；杠桿可以是直棒，也可以是彎曲的，但杠桿一定是硬棒，故A正確；
B、力臂是指支點到力的作用線的垂線段，力臂不一定要杠桿上，因此動力臂與阻力臂之和不一定等于杠桿的長度，故B錯誤；
C、杠桿分省力杠桿，費力杠桿，等臂杠桿，既省力又省距離的杠桿是沒有的，故C錯誤；
D、力臂是支點到力的作用線的距離，不是支點到力的作用點的距離，故D錯誤。
【點評】本題主要考查了對杠桿的定義、杠桿的分類及杠桿相關要素的認識，屬基礎題。
【跟蹤練1】（2023 鹽城開學）下列關于杠桿的說法中正確的是（　　）
A．杠桿一定是直棒
B．有些杠桿沒有點
C．杠桿越長使用時越省力
D．使用杠桿不一定都能省力
【答案】D
【分析】根據杠桿的五要素的概念進行分析，即杠桿繞固定點轉動的點為支點，使杠桿轉動的力為動力，阻礙杠桿轉動的力為阻力，支點到力的作用線的垂線段為力臂。
【解答】解：A、杠桿的形狀可以是任何形狀，所以A選項錯誤；B、杠桿是指可以繞某一固定點轉動的硬棒，其固定點為支點，所以杠桿都有支點，故B選項錯誤；C、動力臂越長越省力，所以杠桿長動力臂不一定長，所以C選項錯誤；D、杠桿不一定省力，比如定滑輪，既不省力也不費力，目的是為了方便，所以D選項正確。
【點評】考查學生對杠桿五要素的掌握情況。
【跟蹤練2】（2023春 利川市期末）如圖所示，撬動重物時，要在撬棒下墊個石頭，其作用的是（　　）
A．支點 B．動力作用點
C．阻力作用點 D．增壓點
【答案】A
【分析】杠桿繞著轉動的固定點叫杠桿的支點。
【解答】解：撬動重物時，要在撬棒下墊個石頭，該石頭與杠桿接觸的地方是杠桿的支點，故A符合題意，BCD不符合題意。
【點評】知道杠桿的五要素，在具體的實例中能夠正確識別。

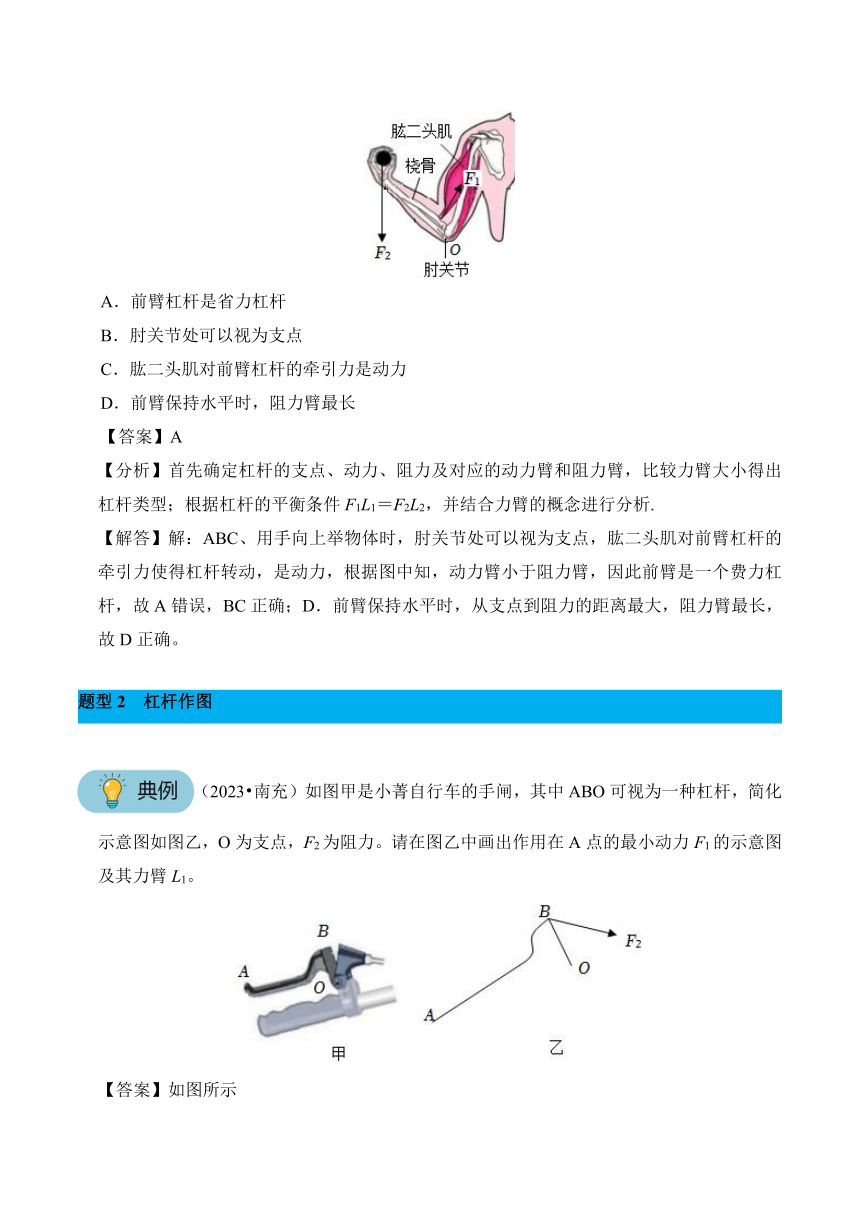

【跟蹤練3】（2023 淄博）肱二頭肌收縮產生的力使前臂骨骼繞肘關節轉動，此時前臂骨骼可以看成一個杠桿模型，簡稱前臂杠桿。如圖所示，手提重物時，對前臂杠桿的分析錯誤的是（　　）
A．前臂杠桿是省力杠桿
B．肘關節處可以視為支點
C．肱二頭肌對前臂杠桿的牽引力是動力
D．前臂保持水平時，阻力臂最長
【答案】A
【分析】首先確定杠桿的支點、動力、阻力及對應的動力臂和阻力臂，比較力臂大小得出杠桿類型；根據杠桿的平衡條件F1L1＝F2L2，并結合力臂的概念進行分析.
【解答】解：ABC、用手向上舉物體時，肘關節處可以視為支點，肱二頭肌對前臂杠桿的牽引力使得杠桿轉動，是動力，根據圖中知，動力臂小于阻力臂，因此前臂是一個費力杠桿，故A錯誤，BC正確；D．前臂保持水平時，從支點到阻力的距離最大，阻力臂最長，故D正確。　　
題型2　杠桿作圖　
（2023 南充）如圖甲是小菁自行車的手閘，其中ABO可視為一種杠桿，簡化示意圖如圖乙，O為支點，F(xiàn)2為阻力。請?jiān)趫D乙中畫出作用在A點的最小動力F1的示意圖及其力臂L1。
【答案】如圖所示
【分析】杠桿平衡條件：動力×動力臂＝阻力×阻力臂（F1L1＝F2L2），在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小。
【解答】解：由杠桿平衡條件F1L1＝F2L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小；圖中支點在O點，因此OA作為動力臂l1最長；動力的方向應該向下，過點A垂直于OA向下作出最小動力F1的示意圖，如答案圖所示。
【點評】本題的解題關鍵是通過杠桿的平衡條件得出：在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小的結論。
【跟蹤練1】（2023 蘇州）圖中，用直棒提升重物，畫出圖示位置所用最小力F1和阻力F2的力臂L2。
【答案】如圖所示
【分析】（1）力臂的畫法：①首先根據杠桿的示意圖，確定杠桿的支點。
②確定力的作用點和力的方向，畫出力的作用線。
③從支點向力的作用線作垂線，支點到垂足的距離就是力臂。
（2）使用杠桿時，若阻力和阻力臂一定時，動力臂越長，越省力；因此解答此題，只需找出使動力臂最大的動力作用點，然后作動力臂的垂線即可。
【解答】解：物體對杠桿的拉力為阻力F2，方向豎直向下，反向延長阻力F2的作用線，從支點O向阻力的作用線作垂線，支點到垂足的距離就是阻力臂l2。使杠桿AB靜止時所用最小力的作用點在離支點最遠的B點，用力方向與OB垂直，這樣動力臂最長（等于OB），最省力，動力的方向大致向上。
【點評】在處理杠桿最小力的問題時，可按以下步驟進行：
（1）確定支點和動力作用點，找出最長的動力臂；
（2）過動力作用點做出與動力臂垂直的直線。
【跟蹤練2】（2023 吉林）如圖為用手寫字時的示意圖，筆可以看做是杠桿，O為支點，F(xiàn)為阻力，請畫出F的力臂l。
【答案】如圖所示
【分析】力臂是支點到力的作用線的垂線段。
【解答】解：反向延長力F的作用線，過支點O作阻力F作用線的垂線段，即為阻力F的力臂l，如答案圖所示。
【跟蹤練3】（2023 遼寧）如圖甲晾曬架，掛衣服時可以把它看成杠桿，圖乙為其簡化示意圖。請?jiān)谝覉D中作出：
（1）當掛較重的衣物時，為了使晾曬架A點受到的支持力最小，請?jiān)贐、C、D三點中選擇一點，作出該點所受到的拉力F2；
（2）晾曬架A點受到的支持力F1及其力臂l1。
【答案】如圖所示
【分析】（1）根據杠桿的平衡條件，動力臂和阻力一定時，阻力臂越小，動力越小；
（2）從支點到力的作用線的垂直距離叫做力臂。
【解答】解：（1）當掛較重的衣物時，為了使晾曬架A點受到的支持力最小，動力臂和阻力一定時，阻力臂越小，動力越小；應選擇離支點最近的B施加阻力F2；
（2）之間對A的支持力垂直于墻壁向右，從O畫出到支持力F1的垂線即動力臂l1，如答案圖所示。
【點評】本題考查最小力和力臂的畫法，屬于基礎題。　　
題型3　杠桿的分類　
（2023 臨沂）2023年2月10日，航天員費俊龍、張陸在機械臂的輔助下完成了中國空間站全面建成后航天員的首次出艙活動，機械臂類似人的手臂，具有抓住、拉回、鎖死等功能。如圖所示工具，正常使用時與機械臂屬于同一類杠桿的是（　　）
A．瓶起子 B．鋼絲鉗
C．核桃夾 D．食品夾
【答案】D
【分析】結合圖片和生活經驗，先判斷杠桿在使用過程中，動力臂和阻力臂的大小關系，再判斷它是屬于哪種類型的杠桿，從而選出與題干屬于同一類的杠桿。
【解答】解：機械臂在使用過程中，動力臂小于阻力臂，是費力杠桿。
A、瓶起子在使用過程中，動力臂大于阻力臂，是省力杠桿，費距離，故A不符合題意；B、鋼絲鉗在使用過程中，動力臂大于阻力臂，是省力杠桿，費距離，故B不符合題意；C、核桃夾在使用過程中，動力臂大于阻力臂，是省力杠桿，費距離，故C不符合題意；D、食品夾在使用過程中，動力臂小于阻力臂，是費力杠桿，省距離，故D符合題意。
【點評】杠桿的分類主要包括以下幾種：①省力杠桿，動力臂大于阻力臂；②費力杠桿，動力臂小于阻力臂；③等臂杠桿，動力臂等于阻力臂。
【跟蹤練1】（2023春 松江區校級月考）在使用如圖所示的工具時，能省力的是 　，能省距離的是 　；把它們簡化為杠桿模型，屬于費力杠桿的是　 　，動力和阻力的作用點在支點同側的是　 （均選填字母序號）。
【答案】ACD；B；B；ABC。
【分析】結合圖片和生活經驗，先判斷杠桿在使用過程中，動力臂和阻力臂的大小關系，再判斷它是屬于哪種類型的杠桿。
【解答】解：A、鍘刀在使用過程中，動力臂大于阻力臂，屬于省力杠桿，省力費距離，且動力和阻力的作用點在支點同側；
B、鑷子在使用過程中，動力臂小于阻力臂，屬于費力杠桿，費力省距離，且動力和阻力的作用點在支點同側；
C、獨輪車在使用過程中，動力臂大于阻力臂，屬于省力杠桿，省力費距離，且動力和阻力的作用點在支點同側；
D、鐵皮剪刀在使用過程中，動力臂大于阻力臂，屬于省力杠桿，省力費距離，且動力和阻力的作用點在支點異側；
綜上所述，在使用如圖所示的工具時，能省力的是ACD；能省距離的是B；把它們簡化為杠桿模型，屬于費力杠桿的是B；動力和阻力的作用點在支點同側的是ABC。
【點評】本題考查了杠桿的分類和杠桿及其五要素等知識，屬于基礎知識考查。
【跟蹤練2】（2023 沈陽）（多選）自行車是一種環保、便利的交通工具，如圖所示，其構造及使用涉及許多物理知識。下列說法正確的是（　　）
A．車座做得寬大，是為了減小壓強
B．手閘使用時相當于一個費力杠桿
C．向自行車的轉動部分加潤滑油，可以減小摩擦
D．輪胎有花紋是利用增大接觸面粗糙程度來增大摩擦
【答案】ACD
【分析】（1）壓強大小跟壓力大小和受力面積大小有關；
（2）結合圖片和生活經驗，先判斷杠桿在使用過程中，動力臂和阻力臂的大小關系，再判斷它是屬于哪種類型的杠桿；
（3）減小摩擦的方法：在接觸面粗糙程度一定時，減小壓力；在壓力一定時，使接觸面變光滑；用滾動代替滑動；使接觸面脫離；
（4）增大摩擦的方法：在接觸面粗糙程度一定時，增大壓力；在壓力一定時，增大接觸面的粗糙程度。
【解答】解：A、車座做成寬大，是在壓力一定時，通過增大受力面積來減小壓強，故A正確；B、手閘在使用過程中，動力臂大于阻力臂，是省力杠桿，故B錯誤；C、向自行車轉動部分加潤滑油，使接觸面脫離來減小摩擦，故C正確；D、自行車的輪胎有花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力，故D正確。
【點評】自行車是日常生活中最常見的交通工具，從自行車的結構和使用來看，應用了非常多的物理知識，包括力學、聲現象、光現象、大氣壓強、杠桿及簡單機械等方面，平時多注意觀察，將學到的知識與實際應用結合起來。
【跟蹤練3】（2023 泰州）如圖所示，是仿照人的手臂設計的我國天宮空間站的機械臂。下列工具使用時與機械臂屬于同類型杠桿的是（　　）
A．夾起食物的筷子 B．拔釘子的羊角錘
C．剪鐵絲的鋼絲鉗 D．起瓶蓋的開瓶扳手
【答案】A
【分析】（1）動力臂比阻力臂長的杠桿是省力杠桿。
（2）動力臂比阻力臂短的杠桿是費力杠桿。
【解答】解：我國天宮空間站的機械臂是動力臂比阻力臂短的杠桿，是費力杠桿。
A、夾起食物的筷子的動力臂比阻力臂短，屬于費力杠桿，故A符合題意；
BCD、拔釘子的羊角錘、剪鐵絲的鋼絲鉗、起瓶蓋的開瓶扳手的動力臂比阻力臂長，屬于省力杠桿，故BCD不符合題意。
【點評】本題考查的是杠桿的分類；在具體的實例中能區分省力杠桿和費力杠桿。　　
題型4　杠桿的平衡條件及其應用　
（2023 宜昌）如圖為我國古人運送巨木的勞動情境示意圖，他們通過橫桿、支架、石塊等，將巨木的一端抬起。當巨木太重?zé)o法抬起時，下列改進方法可行的是（　　）
A．減少橫桿右端的人數
B．將支架向右移動
C．橫桿右端的人向支架靠近
D．減小橫桿上懸繩與支架間的距離
【答案】D
【分析】杠桿平衡條件：動力×動力臂＝阻力×阻力臂（F1L1＝F2L2），阻力一定，減小阻力臂，增大動力臂可以省力。
【解答】解：A、減少橫桿右端的人數，減小了動力，則阻力和阻力的乘積不變，而動力和動力臂的乘積變小，不能將巨木抬起，故A錯誤。B、將支架向右移動，阻力和阻力臂變大，動力臂變小，則阻力和阻力的乘積變大，而動力和動力臂的乘積變小，不能將巨木抬起，故B錯誤。C、橫桿右端的人向支架靠近，減小了動力臂，則阻力和阻力的乘積不變，而動力和動力臂的乘積變小，不能將巨木抬起，故C錯誤。D、減小橫桿上懸繩與支架間的距離，減小了阻力臂，則阻力和阻力的乘積變小，而動力和動力臂的乘積不變，可能將巨木抬起，故D正確。
【點評】本題主要考查杠桿的應用，基礎性題目，熟練掌握杠桿平衡條件是關鍵。
【跟蹤練1】（2023 安徽）如圖1，爸爸和小紅坐在蹺蹺板的兩側，在水平位置保持平衡。將其簡化成圖2所示的杠桿，不計杠桿自重的影響，若小紅的質量為15kg，則爸爸的質量為
　 kg。
【答案】60
【分析】根據杠桿的平衡條件求出爸爸的質量大小。
【解答】解：根據杠桿的平衡條件：F1L1＝F2L2，可得m小紅gL1＝m爸爸gL2，
代入數據可得：15kg×g×1.2m＝m爸爸g×0.3m，解得：m爸爸＝60kg。
【點評】本題考查杠桿的平衡條件的運用，難度不大。
【跟蹤練2】（2023 自貢）桿秤是一種中國傳統的稱量工具，凝聚著中國人民的智慧。如圖所示，O為桿秤提紐，OA＝8cm，秤砣質量m＝0.2kg，不掛重物和秤砣時，手提提紐，桿秤可水平平衡。用它稱魚，當秤砣置于B點時，桿秤再次水平平衡，此時測得OB＝32cm，則魚的質量為（　　）
A．1.0kg B．0.8kg C．0.6kg D．0.4kg
【答案】B
【分析】根據杠桿的平衡條件可求出物體的質量。
【解答】解：桿秤繞提紐O轉動，所以點O是桿秤的支點，作用在A處的力使桿秤逆時針轉動，由于桿秤水平平衡，其力臂是OA，作用在B處的力使桿秤順時針轉動，其力臂是OB；根據杠桿的平衡條件F1×l1＝F2×l2可得：m魚g×OA＝m秤砣g×OB，即m魚×8cm＝0.2kg×32cm，解得m魚＝0.8kg。故B正確，ACD錯誤。
【點評】本題主要考查杠桿的平衡，以及重力的計算，其中正確理解支點，動力臂和阻力臂的計算是解題的關鍵之一。
【跟蹤練3】（2023 天津）如圖1是我國古代汲水裝置——桔槔，圖2是它水平靜止時的簡化模型，該裝置是　 　（填簡單機械名稱）：此時配重物重力為G1，水桶重力為G2，l1：l2＝2：1，若不計桿重，則G1：G2＝　 　。
【答案】杠桿；1：2。
【分析】（1）根據杠桿原理對汲水裝置進行分析；（2）根據杠桿平衡條件可求出G1：G2。
【解答】解：根據杠桿原理，由圖知，該裝置是杠桿；由杠桿平衡條件可得：G1×l1＝G2×l2，解得，。
【點評】本題考查了杠桿及杠桿平衡條件的應用，認真分析題意得出相關信息是關鍵。　　
題型5　探究杠桿的平衡條件　
（2023 通遼）如圖所示是某實驗小組探究“杠桿平衡條件”的實驗裝置（杠桿刻度均勻，每個鉤碼重0.5N）。
（1）掛鉤碼前，杠桿如圖甲所示。此時正確的操作是向　 　（選填“左”或“右”）調節杠桿兩端的螺母，使杠桿在水平位置平衡。
（2）接下來，在A、B兩處掛上如圖乙所示的鉤碼后，杠桿重新在水平位置平衡，若將A處的鉤碼拿掉一個，要使杠桿在水平位置再次平衡，則應將B處所掛鉤碼向　 　（選填“左”或“右”）移動　　個格。
（3）某同學用彈簧測力計替代鉤碼，在B點豎直向下拉，然后將彈簧測力計繞B點逆時針旋轉一定角度至如圖丙所示位置。在旋轉過程中，要使杠桿始終在水平位置平衡，則彈簧測力計的示數將逐漸 （選填“變大”或“變小”），原因是　 　。
【答案】（1）右；（2）左；2；（3）變大；阻力和阻力臂不變，動力臂變小，動力慢慢變大。
【分析】（1）調節杠桿平衡時，平衡螺母向上翹的一端移動；
（2）杠桿的平衡條件：動力×動力臂＝阻力×阻力臂，據此分析；
（3）根據操作中引起力臂的變化，根據杠桿平衡條件分析解題。
【解答】解：（1）由圖中，杠桿的右端較高，平衡螺母應向右端移動使杠桿平衡；
（2）設一個鉤碼重為G，一格的長度為L(zhǎng)；根據杠桿的平衡條件可得G×6L＝3G×nL，解得n＝2，故應該將B處所掛鉤碼須向左移動2格；
（3）彈簧測力計在B處豎直向下拉時，拉力的方向豎直向下與杠桿垂直，動力臂等于支點到力的作用點的距離；彈簧測力計在逐漸旋轉過程中，拉力的方向不再與杠桿垂直，動力臂不再等于支點到力的作用點的距離，即動力臂變小，根據杠桿平衡條件得，動力變大，阻力和阻力臂不變，則彈簧測力計的示數變大。
【點評】本題重點考查探究杠桿平衡條件的實驗調平和操作，要求平時做實驗時多加注意，鍛煉自己的實驗操作能力。正確理解杠桿的平衡條件是關鍵。
【跟蹤練1】（2023 聊城）小明和小紅用圖甲裝置探究杠桿的平衡條件，進行實驗并收集了數據。小明對數據分析后得出的結論是：動力×支點到動力作用點的距離＝阻力×支點到阻力作用點的距離。小紅認為小明的結論是錯誤的，她做了圖乙實驗，圖中每個鉤碼所受的重力是0.5N，彈簧測力計的示數為　 　N，此實驗　 　（選填“能”或“不能”）說明小明的結論是錯誤的。
【答案】3.6；能。
【分析】利用力臂不在杠桿上的情況進行實驗；根據杠桿平衡條件F1L1＝F2L2分析解答。
【解答】解：小明同學通過對數據分析后得出的結論是：動力×支點到動力作用點的距離＝阻力×支點到阻力作用點的距離。
小紅同學為了證明小明同學的結論是錯誤的，設計實驗驗證當動力臂不等于支點到動力作用點的距離時，看實驗結論是否成立，他做了如圖乙的實驗；
彈簧測力計的示數為3.6N；動力×支點到動力作用點的距離＝3.6N×3L，
阻力×支點到阻力作用點的距離＝2N×3L，此時杠桿在水平位置平衡，但動力×支點到動力作用點的距離≠阻力×支點到阻力作用點的距離，所以此實驗?zāi)苷f明小明的結論是錯誤的。
【點評】本題考查杠桿平衡條件探究實驗，要明確力臂是支點到力的作用線的距離而不是支點到力作用點的距離。
【跟蹤練2】（2023 襄陽）在“探究杠桿平衡條件”的實驗中。
（1）在調節杠桿水平平衡時，如果杠桿左端下沉應將平衡螺母向　　調節；
（2）如圖所示讓杠桿保持水平靜止，如果在A處掛總重2N的鉤碼，在B處用測力計豎直向上拉，其示數為　 　 N；如果在B處斜向上拉，測力計的示數將變　 　。
【答案】（1）右；（2）1；大。
【分析】（1）在調節杠桿平衡時，應將平衡螺母向較高的一端調節；
（2）用杠桿的平衡條件來判斷，計算拉力大小，根據杠桿平衡條件，阻力和阻力臂不變時，彈簧測力計傾斜，動力臂變小，動力變大。
【解答】解：（1）左端下沉，說明右端較高，則應將左邊或右邊的平衡螺母向右端調節，使杠桿在水平位置平衡；
（2）設杠桿一個小格代表L，根據杠桿的平衡條件有2N×2L＝F×4L，解得F＝1N；彈簧測力計豎直向上拉杠桿時，拉力力臂為OB，彈簧測力計傾斜拉杠桿，拉力的力臂小于OC，拉力力臂變小，拉力變大，彈簧測力計示數變大。
【點評】本題考查杠桿平衡條件的探究，屬于基礎題。
【跟蹤練3】（2023 阜新）小新利用如圖所示實驗裝置進行“探究杠桿的平衡條件”實驗。
（1）如圖甲所示已靜止的杠桿，將平衡螺母向 　 　調節，使其在水平位置平衡。
（2）多次改變鉤碼的個數和位置，并使杠桿在水平位置平衡（如圖乙所示），得到如下實驗數據。分析數據可總結出杠桿的平衡條件是 　 　。
次數 動力F1/N 動力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1.0 10 0.5 20
2 1.5 10 1.0 15
3 2.0 15 1.5 20
（3）實驗中多次改變力和力臂的大小，目的是　 　。
（4）如圖丙所示的剪刀屬于　 　杠桿，工人師傅用該剪刀修剪樹枝時，應把樹枝放在剪刀的　 　位置，樹枝最容易被剪斷（選填“A”“B”或“C”）。
【答案】（1）左；（2）F1l1＝F2l2；（3）尋找普遍規律；（4）省力；C。
【分析】（1）如果杠桿左端向下傾斜，應向右調節左端或右端的平衡螺母；如果杠桿右端向下傾斜，應向左調節左端或右端的平衡螺母；
（2）杠桿的平衡條件：動力×動力臂＝阻力×阻力臂（或F1l1＝F2l2）；
（3）在探究過程中，需要進行多次實驗的目的是避免偶然性，尋找普遍規律；
（4）根據力臂的大小解答。
【解答】解：（1）杠桿如圖甲所示，右端向下傾斜，則重心應向左移動，故應向左調節左端或右端的平衡螺母，使杠桿處于水平位置平衡；
（2）根據表格中的實驗數據得出杠桿的平衡條件：動力×動力臂＝阻力×阻力臂（或F1l1＝F2l2）；
（3）在探究過程中，需要進行多次實驗的目的是避免偶然性，尋找普遍規律；
（4）如圖丙所示的剪刀，動力臂大于阻力臂，根據杠桿平衡條件可知，動力小于阻力，所以屬于省力杠桿；為了樹枝更容易被剪斷，應盡量減小阻力臂，所以應把樹枝放在剪刀的C位置。
【點評】本題考查了“探究杠桿的平衡條件”的實驗，難度較小，屬于基礎性題目。　　
題型6　杠桿動態平衡的分析
（2023秋 姑蘇區校級月考）如圖所示，作用在杠桿一端且始終與杠桿垂直的力F，將杠桿緩慢地由位置A拉至位置B，在這個過程中，下列說法正確的是（　　）
A．拉力F和它力臂的乘積不變
B．拉力F的力臂變小
C．拉力F變大
D．拉力F先變大后變小
【答案】C
【分析】首先要判斷杠桿的五要素中，有哪些要素發生了變化，然后再利用杠桿的平衡條件進行分析。
【解答】解：重物G通過細線對杠桿的拉力為F′大小等于物體的重力G，即F′＝G，重力不變；由圖知，在杠桿緩慢由A到B的過程中，動力臂等于OA的長度沒有變化，細線對杠桿的拉力F′的大小沒有變化，而阻力臂L卻逐漸增大；由杠桿的平衡條件知：F×OA＝GL，當OA、G不變時，L越大，GL的乘積越大，那么F越大，因此拉力F在這個過程中逐漸變大。綜上所述，C正確，ABD錯誤。
【點評】在分析杠桿的動態平衡時，一般是動中取靜，依據杠桿的平衡條件進行分析，最后得到結論。
【跟蹤練1】（2023春 豐都縣期末）如圖，用一個始終與杠桿垂直的力F，把杠桿OA從圖示位置緩慢拉至水平的過程中，力F的大小將（　　）
A．變大 B．不變 C．變小 D．不能確定
【答案】A
【分析】分析將杠桿繞固定點O緩慢拉至水平位置的過程中，動力臂與阻力臂的變化，根據杠桿的平衡條件分析拉力大小的變化。
【解答】解：使杠桿繞固定點O緩慢拉至水平位置，在這個過程中，阻力為重物對杠桿的拉力（等于重物的重力），則阻力大小不變；由題知，動力F始終與杠桿垂直，則動力臂L1不變（始終等于桿的長度OA）；
使杠桿繞固定點O緩慢拉至水平位置過程中，阻力臂L2會逐漸變大，根據FL1＝GL2可知拉力F將變大。故選：A。
【點評】本題考查了杠桿的動態平衡分析，明確動力臂不變和阻力臂的變化情況是解題的關鍵。
【跟蹤練2】（2023 潮南區二模）如圖所示，一根質地均勻的木桿可繞O點自由轉動，在木桿的右端施加一個始終垂直于木桿的作用力F，使木桿從OA位置勻速轉到水平位置的過程中，力F的大小將（　　）
A．逐漸變大 B．逐漸變小
C．先變大，后變小 D．先變小，后變大
【答案】A
【分析】力臂是支點到力的作用線的距離，分析使木桿從OA位置勻速轉到水平位置的過程中阻力、阻力臂和動力臂的變化，根據杠桿平衡條件F1L1＝F2L2分析動力F的大小變化。
【解答】解：將杠桿緩慢地由最初位置拉到水平位置時，因作用力F始終與OA垂直，則動力臂不變，阻力為杠桿的重力，則阻力大小也不變，但阻力臂變大，根據杠桿的平衡條件F1L1＝F2L2可知，動力F變大。故選：A。
【點評】本題是杠桿的動態平衡問題，考查了學生對杠桿平衡條件的理解和靈活運用；正確分析得出阻力臂與動力臂的大小變化是解題的關鍵。
【跟蹤練3】（2023秋 虹口區校級期中）如圖所示，木桿在水平力F作用下偏離豎直方向θ角而處于平衡狀態，現保持θ角不變而使力F的方向由水平向右逐漸變?yōu)樨Q直向上而桿始終處于靜止?fàn)顟B(tài)，則在此過程中，力F的大小變化情況是（　　）
A．一直變大 B．一直變小
C．先變小，后變大 D．先變大，后變小
【答案】C
【分析】在力F從水平向右逐漸旋轉至豎直向上的過程中，以O(shè)為支點，F(xiàn)的力臂先變大后變小，利用杠桿的平衡條件分析。
【解答】解：如圖所示，阻力與阻力臂的乘積始終保持不變，動力逐漸移動過程中直到力剛好與杠桿垂直過程中，力臂逐漸變大，由杠桿平衡條件可知，力逐漸變小，當力從與杠桿垂直的位置垂直繼續移動過程中力臂逐漸變小，根據杠桿平衡條件可知，力逐漸變大，所以力的變化情況為先變小，后變大，故C正確，ABD錯誤。
【點評】能從圖中看出在轉動過程中F的力臂先增大后減小、阻力（物重）和動力臂不變是解本題的突破口。
