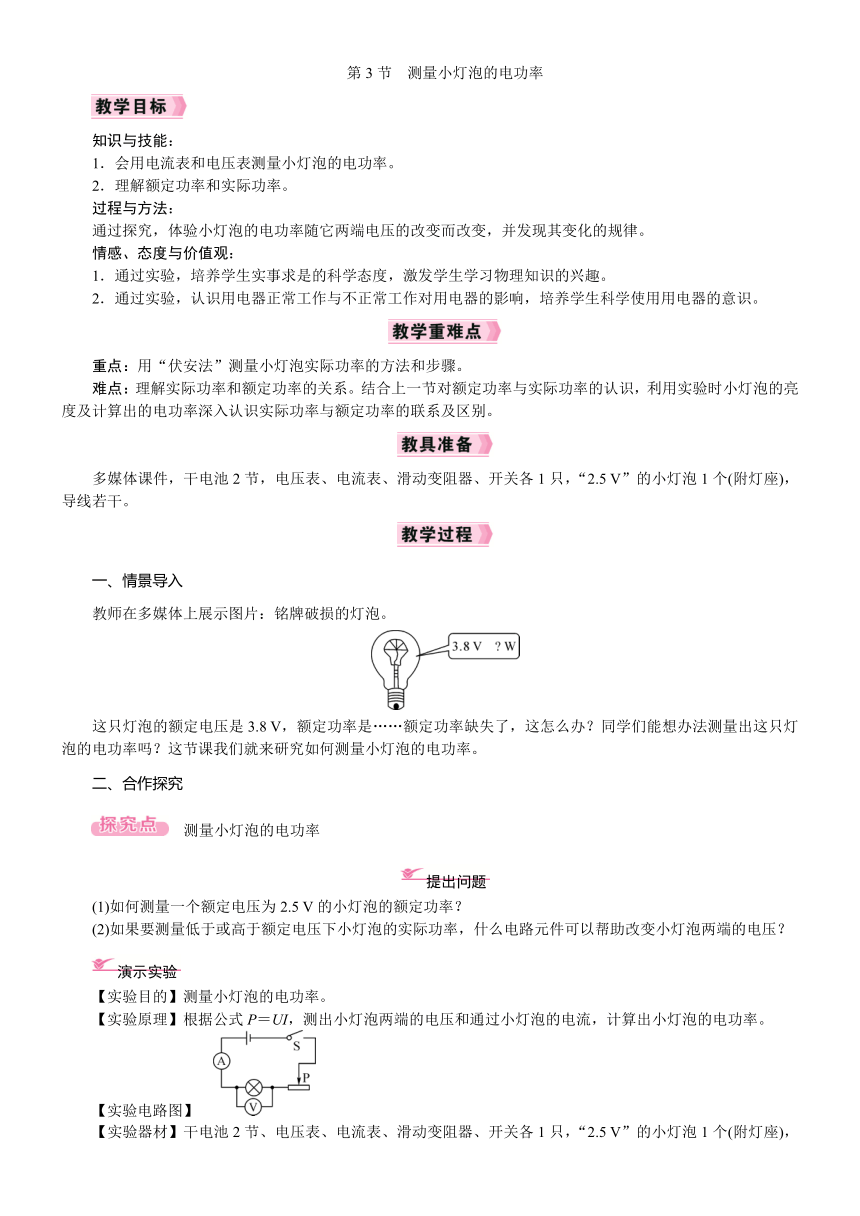

第3節　測量小燈泡的電功率
知識與技能：
1．會用電流表和電壓表測量小燈泡的電功率。
2．理解額定功率和實際功率。
過程與方法：
通過探究，體驗小燈泡的電功率隨它兩端電壓的改變而改變，并發現其變化的規律。
情感、態度與價值觀：
1．通過實驗，培養學生實事求是的科學態度，激發學生學習物理知識的興趣。
2．通過實驗，認識用電器正常工作與不正常工作對用電器的影響，培養學生科學使用用電器的意識。
重點：用“伏安法”測量小燈泡實際功率的方法和步驟。
難點：理解實際功率和額定功率的關系。結合上一節對額定功率與實際功率的認識，利用實驗時小燈泡的亮度及計算出的電功率深入認識實際功率與額定功率的聯系及區別。
多媒體課件，干電池2節，電壓表、電流表、滑動變阻器、開關各1只，“2.5 V”的小燈泡1個(附燈座)，導線若干。
一、情景導入
教師在多媒體上展示圖片：銘牌破損的燈泡。
這只燈泡的額定電壓是3.8 V，額定功率是……額定功率缺失了，這怎么辦？同學們能想辦法測量出這只燈泡的電功率嗎？這節課我們就來研究如何測量小燈泡的電功率。
二、合作探究
　測量小燈泡的電功率
(1)如何測量一個額定電壓為2.5 V的小燈泡的額定功率？
(2)如果要測量低于或高于額定電壓下小燈泡的實際功率，什么電路元件可以幫助改變小燈泡兩端的電壓？
【實驗?zāi)康摹繙y量小燈泡的電功率。
【實驗原理】根據公式P＝UI，測出小燈泡兩端的電壓和通過小燈泡的電流，計算出小燈泡的電功率。
【實驗電路圖】　
【實驗器材】干電池2節、電壓表、電流表、滑動變阻器、開關各1只，“2.5 V”的小燈泡1個(附燈座)，導線若干。
【實驗步驟】
(1)按實驗電路圖連接實物電路，滑片置于阻值最大處。
(2)閉合開關，調節滑動變阻器，使小燈泡兩端電壓為額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表的示數。
(3)調節滑動變阻器，使小燈泡兩端電壓為額定電壓值的1.2倍，觀察小燈泡發光情況，記錄電流表、電壓表的示數。
(4)調節滑動變阻器，使小燈泡兩端電壓低于額定電壓，觀察并記錄電壓表、電流表的示數。
(5)斷開開關，整理實驗器材。實驗數據記錄：
次數 要求 亮度 電流 電壓 電功率
1 U實＝U額
2 U實>U額
3 U實　　【實驗結論】
(1)小燈泡亮暗情況：
①當U實＝U額時，P實＝P額，小燈泡正常發光；
②當U實>U額時，P實>P額，小燈泡發光較亮；
③當U實(2)小燈泡的亮度由小燈泡的實際功率決定，實際功率越大，小燈泡越亮。
(1)實驗中，一名同學連接好電路，在閉合開關時發現小燈泡不亮，電流表無示數，但電壓表有示數。試分析電路中可能出現的故障。
(2)另一名同學連接好電路后，閉合開關時發現小燈泡特別亮，這說明他在閉合開關前漏掉了哪一步？
(1)連接電路時，開關應該處于斷開狀態。
(2)連接實物圖時，滑動變阻器應該“一上一下”接入電路中，且滑片應滑到最大值處。
(3)滑動變阻器有兩個作用：一個是保護電路，另一個是改變小燈泡兩端的電壓。
(4)電流表、電壓表的“＋”“－”接線柱連接要正確。
(5)要通過“試觸法”進行電流表、電壓表量程的選擇。
用電能表測量家用電器的電功率
原理：P＝。
器材：電能表、秒表。
步驟：(1)觀察電能表的規格，從其表盤上記下每消耗1 kW·h的電能，電能表轉盤的轉數為N。
(2)斷開家中其他用電器的開關，只讓被測的用電器工作，觀察家中電能表的轉盤，記錄電能表在轉過n轉時所用的時間t。
(3)計算出該用電器的電功率。
注意：①測量前一定要斷開其他所有用電器，只閉合待測用電器的開關。
②為了減小誤差，要讓電能表轉的圈數n為整數，同時記下秒表的時間為t；電能表的轉數應在幾十轉以上。
③這里的時間單位一定是秒，計算出用電器的電功率的單位是瓦(W)。
④要測量用電器的額定功率，還要讓用電器正常工作，即要保證用電器兩端的電壓為220 V時，才能進行上述實驗測量。
第3節　測量小燈泡的電功率
—
本節實驗是電學中最重要的一個學生實驗，它涉及的器材最多、操作步驟最復雜，教材中是完全放手讓學生自己去操作完成的，對學生來說難度不小，所以在課堂上，給予適當?shù)囊龑?dǎo)、啟發，對一些關鍵性的問題給予必要的提示，能加深學生對本實驗的原理及注意事項的理解，實驗也能夠比較順利地完成。
本節課的一個重點就是培養學生的評估與交流能力。評估是對實驗過程的反思，可以培養學生評估探究過程和探究結果的意識，從評估中汲取經驗教訓，有利于學生養成嚴謹?shù)目茖W(xué)態度，有利于發散學生的批判性思維。通過評估，培養學生發現新問題的意識和能力，并嘗試改進探究方案。
