一輪小專題專項復習考點32
——555專題2(5腳應用)
555電路
1.555內部結構原理圖
555集成電路因內部有3個5K 電阻組成的分壓器而得名，其內部還有2個比較器、1個基本RS觸發器、1個反相緩沖器、1個放電管
555功能表
555內部結構
課時1復習認識集成電路CB7555（5腳接電容或不接）
2腳低于1/3Vcc時，3腳輸出高電平，
2腳大于1/3Vcc，同時6腳大于2/3Vcc時，3腳輸出低電平；
2腳大于1/3Vcc，同時6腳小于2/3Vcc時，輸出不變。
接地
輸入
輸出
復位
Vcc
放電
輸入
控制
引腳7給電容放電
引腳4接高電平時芯片工作，接地時芯片永遠輸出低電平
555時基電路內部結構二
【應知應會】：
當5腳接入電源V0時，2、6腳與3腳的電壓關系
結論：
當V5=V0時，
2＜1/2V0時，3腳為高，
6＞V0時， 3腳為低，
2＞1/2V0時6＜V0時，3保持。
V0
1.（2023.09G12名校協作體）如圖所示的濕度控制電路，當溫度高于設定值時，加濕器不加濕。當溫度低于設定值時，若濕度低于下限，繼電器J吸合，加濕器開始加濕;若濕度高于，上限，繼電器J釋放，加濕器停止加濕。下列分析中正確的是( )
【聚焦考點】
A. VD1是加濕指示燈
B. R3斷路時，無法實現濕度上下限控制
C. R4換用更大電阻時，濕度上下限均變低
D. VD2的作用是保護繼電器
A

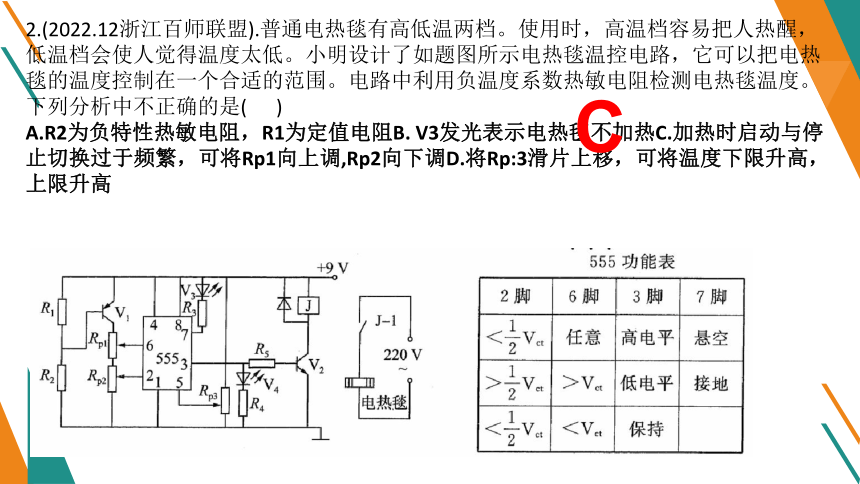

2.(2022.12浙江百師聯盟).普通電熱毯有高低溫兩檔。使用時，高溫檔容易把人熱醒，低溫檔會使人覺得溫度太低。小明設計了如題圖所示電熱毯溫控電路，它可以把電熱毯的溫度控制在一個合適的范圍。電路中利用負溫度系數熱敏電阻檢測電熱毯溫度。下列分析中不正確的是( )
A.R2為負特性熱敏電阻，R1為定值電阻B. V3發光表示電熱毯不加熱C.加熱時啟動與停止切換過于頻繁，可將Rp1向上調,Rp2向下調D.將Rp:3滑片上移，可將溫度下限升高，上限升高
C
3.(2021.09七彩陽光)如圖所示是蔬菜大棚土壤濕度控制系統，當土壤濕度大于設定值時，不噴水，當大棚濕度低于設定值時并且水箱中有水（水位高于 a 點）時，啟動水泵進行噴水。下列關于該電路分析不正確的是( )A.RP2 觸點上移，土壤濕度設定值提高B.隨著土壤濕度升高，V1 集電極的電位也將升高C.調試時發現水泵無論如何都不工作，可能原因是 R5 虛焊D.測得 Vct 電位為 2V，則開始噴水時三極管 V1 處于放大狀態水。
C
4.(2022.05溫州三模) 如圖所示土壤濕度控制電路，5 腳電位定義為 Vct，利用濕敏電阻 RS 檢測土壤濕度低于下限值時，啟動電機 M 對土壤加濕，高于上限時停止加濕，下列對電路分析不正確的是（ ）
A.R4阻值適當大于R3阻值B.適當增大R3，可以減小土壤濕度控制范圍C.當增大R1，可以提高土壤濕度實際值D.R5阻值不宜過大
C
5.（2022.11湖麗衢三地聯考）如圖所示的溫度指示電路，當溫度低于26℃時V2發光，高于26℃時V2熄滅。下列分析中，正確的是（ ）
A.Rt為正溫度系數熱敏電阻B.調大Rp1的阻值可使溫度設定值變高C.適當調大Rp2的阻值不會影響電路的功能D.調小Rp3的阻值可使溫度上升到30°C, V2才熄滅
C
6.(2021.10浙江五校) 如圖 a 所示濕度控制電路，濕度小于設定值時，加濕器加濕。其中 R3=R4=2R5，V2 是硅材料的三極管，飽和壓降約為 0.3V，工作在開關狀態。V3、V4 都是硅材料的二極管。電路中使用的繼電器如圖 b 所示。電源電壓 6V。下列分析中不正確的是（ ）
A.該電路能實現將濕度控制在一定范圍內B.V1 亮時，加濕器一定不加濕C.R1 是濕敏電阻，濕度越大，阻值越小D.二極管 V3 的主要作用是讓繼電器可靠工作
A
7.(2021.11稽陽聯考)如圖所示為小明設計的水溫控制電路。為了實現將水溫控制在 60℃-70℃之間，小明先接通開關 S，將 Rp1 調至最大，Rp2 調至最小，接下來的操作合理的是( )
A.將 Rt 放入 60℃水中，調小 Rp1 直到 V1 亮；將水升溫到 70℃，調大 Rp2 直到 V2 亮B.將 Rt 放入 60℃水中，調小 Rp2 直到 V1 亮；將水升溫到 70℃，調大 Rp1 直到 V2 亮C.將 Rt 放入 70℃水中，調大 Rp1 直到 V2 亮；將水降溫到 60℃，調小 Rp2 直到 V1 亮D.將 Rt 放入 70℃水中，調大 Rp2 直到 V2 亮；將水降溫到 60℃，調小 Rp1 直到 V1 亮
A
8.(2022.05浙江五校) 如圖所示的電流過載提醒電路，RL 是負載。V1 不發光時，如果 RL 的阻值減小，導致流過的電流增大，超過設定值時 V1 發光。下列分析中不正確的是（ ）
A.過載后閉合開關 S，V1 熄滅 B.調大 Vct，可減小電流設定值C.R3 過大，V1 始終不發光D.過載后，電流減小到設定值以下，V1 仍然發光
A
9.(2022.05山水聯盟)如圖所示的電池充電電路，利用555的3腳對電路充電。當電池的電壓低于下限值時開始充電，超過上限時停止充電。555功能表如下表所示。下列關于該電路的分析不正確的是( )
A.發光二極管V1為充電指示燈B. R5要大于R4C.增大R4可以降低充電電壓的下限D.改變R3的值對充電的上限沒有影響
C
10.(2021.10云峰聯盟)如圖所示是小明設計的電熱水器控制電路。把探頭插入水箱中，當水位低時，J1 吸合水泵啟動；當水位高時，J1 釋放水泵停止工作。熱敏電阻 Rt 檢測水溫。當水箱內有水且水溫低于下限時，J2 吸合啟動加熱，水溫到達上限時停止加熱。下列分析中正確的是（ ）
A.Rt 是負系數熱敏電阻B.不加熱時引腳 2 始終小于 1/2VctC.水位達到上限，水泵沒有停止工作的原因不可能是 V1 接反D.減小 Rp3 只調低下限
B
11.如圖是小明設計的自動關窗電路，下雨或傍晚時，能夠啟動電動機，帶動窗戶關閉(限位開關部分未畫出)。下列分析不正確的是（ ）
A．增大R7，天更黑時才能關閉窗戶B．增大R5，天更黑時才能關閉窗戶C．減小R4，需要下更大雨才能關閉窗戶D．電機M工作時，V3不亮，應減小R9
A
12.如圖所示是小明設計的光控電路，當光線過亮時報警。S2是按鈕開關，按下時接通，松開時斷開；V1為穩壓管，穩定電壓為5V。555芯片功能表如圖。下列分析中不正確的是（ ）
A．當S1按下時，光敏電阻才能控制蜂鳴器工作B．當蜂鳴器報警時，按下S2可以停止報警C．V4的作用是當光線恢復正常時，蜂鳴器繼續報警D．調節RP1可以調節設定報警光照強度
B
Vct
Vcc
1/2Vct
Vct升高
5腳接電壓
Vct變小
1/3Vcc
5腳不接電壓
2/3Vcc
Vcc
4腳 2腳 6腳 3腳
低電平 任意 任意 低電平
高電平 ＜1/3Vcc 任意 高電平
高電平 ＞1/3Vcc ＜2/3Vcc 保持
高電平 ＞1/3Vcc ＞2/3Vcc 低電平
4腳 2腳 6腳 3腳
低電平 任意 任意 低電平
高電平 ＜1/2Vct 任意 高電平
高電平 ＞1/2Vct ＜Vct 保持
高電平 ＞1/2Vct ＞Vct 低電平
555集成電路邏輯關系總結
小結
1：集成芯片的工作前提條件
2：555各引腳與輸出關系
