二極管
1.種類
2.電學特性（單向導電能力、鉗位效應、信號的傳遞）
3.電學特征的運用
二極管種類
普通二極管
穩壓二極管
發光二極管
光敏二極管
發光二極管：
導通電壓：1.6v以上，工作電流3-20mA
用指針式多用電表×10 測量發光二極管的正向電阻時，發光二極管會發光嗎？
整流二極管:
整流二極管: 一種將交流電能轉變為直流電能的半導體器件.
整流二極管的反向耐壓是比較高的

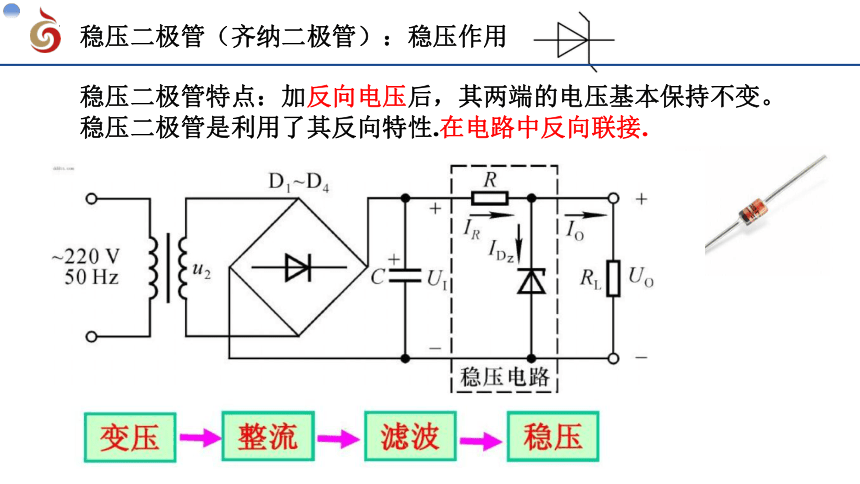

穩壓二極管（齊納二極管）：穩壓作用
穩壓二極管特點：加反向電壓后，其兩端的電壓基本保持不變。
穩壓二極管是利用了其反向特性.在電路中反向聯接.
光敏二極管必須工作反接入電路（工作在反偏狀態）
光敏二級管（開關作用）
C
B
二極管單向性
鉗位效應
形成原因
電路中的鉗位
D
三極管基極電位的算法：Ub=UE±0.7（鉗位效應）
16.如圖所示的實驗電路。當發光二極管V 發光時，若適當調小電位器Rp,期間V 始終處于放大狀態，下列Ue、Ub、Uc三點的對地電壓變化情況分析中正確的是( )
A.Ue基本不變，Ub不變，Uc變小
B.Uc變大，Ub變大，Uc基本不變
C.Uc基本不變，Ub變大，Uc變小
D.Ue變大，Ub基本不變，Uc變小
B
J
Rt
R1
R2
+6V
A
R3
問題1.隨著溫度降低A點點位如何變化
問題2.電路連接正常，但繼電器始終不能工作，該如何調整？
Rt是負溫度系數熱敏電阻
二極管：信號的單向傳遞能力
A
B
C
A
B
C
A B C
1 0
1 1
0 1
0 0
A B C
1 0
1 1
0 1
0 0
1
1
1
0
0
1
0
0
1
1
A
B
D
C
信號的單向傳遞能力在電路中的運用
A B C D LED
1 1
1 0
0 1
0 0
問題，如何利用上面的信號可以設計一個怎樣的電路？
0
0
不亮
0
1
不亮
0
1
亮
保持
保持
保持
A
B
C
A
B
C
Rp1
Rp2
Rp3
RT1
Rp4
J-1
加熱絲
220V

+vCC
-
+
運算放大器+二極管反饋：區間控制（溫度控制在37°-39°）
Rp1
Rp2
Rp3
RT1
Rp4
J-1
加熱絲
220V

+vCC
-
+
運算放大器+二極管反饋：區間控制（溫度控制在37°-39°）
4、硅二極管的正極電勢是-10 V，負極電勢是-9.3 V，則該二極 管處于 ( )
A.正偏 B.零偏 C.反偏 D.斷路
5、如圖所示為 LED 照明電路，其中電源為直流 3.7 V;D 為白色高亮發光 二極管，它的工作電壓為 3V，電流為 20 mA 左右，為保證電路穩定工作， 需串聯一個電阻 R，請在以下選項中，選擇合適的電阻值 ( )
A.10Ω B.35 Ω C.350Ω D.3500Ω
C
B
8、如圖所示電路中，硅二極管 V1 、V2 、V3 的工作狀態為 ( )A.V1 導通，V2 、V3 截止B.V1 、V2 截止，V3 導通C.V1 截止，V2 、V3 導通D.V1 、V2 、V3 都導通
A
9、如圖所示是土壤濕度檢測器原理圖,將濕度檢測探頭插入土 壤中,若濕度上升,則探頭兩極電阻變小。關于該電路下列說法不正確的是( )
A.如果土壤很干,探頭兩極電阻很大,則 V1 截止,LED1 、LED2 、LED3 均處于熄滅狀態 B.隨著土壤濕度上升,LED1 先點亮,而 LED2 、LED3 仍然熄滅C.當土壤濕度上升到一定值,LED1、LED2 、LED3 將都處于點亮狀態D.圖中 RP1 主要起到調節 LED 發光亮度的作用
D
10、 電路中二極管 V2 應選用的類型是( )
11、電路圖中二極管 V2 的主要作用是( )
A．保護加熱片 B．保護 4.5V 電源
C．保護三極管 D．保護繼電器線圈
B
C
4.(2019紹興一模)如圖所示是小明設計的穩壓電路,當輸入電壓Ui在適當范圍內變動時,R2兩端輸出電壓Uo基本保持不變,當輸入電壓Ui變高時,下列分析中正確的是 (　　)
A.V1基極電壓升高,三極管V1的Uce減小
B.V1基極電壓基本不變,三極管V1的Uce增大
C.V1基極電壓升高,三極管V1的Uce增大
D.V1基極電壓基本不變,三極管V1的Uce減小
B
13.如圖所示的電路中，三極管都是硅管，飽和壓降約0.3V，發光二極管的導通電壓約3V,小明已經搭接好了電路，下列說法中正確的是（ ）A.M點約為3V,N點約為3VB.M點約為3.7V,N點約為3.7VC.M點約為3V,N點約為3.7VD.M點約為OV,N點約為3.7V
B
14. 如圖所示的光控電路中,V1、V2均為硅管。關于此電路,下列分析正確的是（ ）A.LED發光時，M點的電位有可能高于2VB.通過LED的電流不可能大于10mAC.當環境光照強度更大時，LED變得更亮D.無論環境光照強度如何變化，LED一直發光，原因不可能是V1被擊穿了
B
15.在通用技術實踐室中，小明用多用電表歐姆擋測量質量完好二極管的正向和反向電阻。下列指針位置中與測量時的指針位置偏差最大的是（ ）
A
A
C
B
A.他選用如圖b中的B元件作為圖a中的R,
B.他用指針式多用電表電阻擋測試一個功能完好的三極管，結果如圖c所示，該三極管可用
C.焊接時，為了更準確的把焊錫送到需要的位置，要先把焊錫絲融化到電烙鐵頭上，再進行焊接
D.電路焊接完成后，需要測試三極管的工作狀態他用數字式多用電表電流擋測試，黑表筆接P,紅表筆接Q
11.在電子控制的實踐課上，小明準備在電路板上選擇合適的電子元件焊接如圖a所示的光控實驗電路并進行測試，下列操作步驟中合理的是)
C
三極管
三極管的形成
將4號主族元素的材料上，劃分為三個區域。每個區域分別摻入3號主族和5號主族。所以有兩個PN結，分別叫發射結和集電結。
c
b
e
C為集電極
b為基極
e為發射極
由于摻入的順序不同分為兩種
摻入順序3、5、3，為PNP
摻入順序5、3、5，為NPN
b
c
e
NPN型
b
e
c
PNP型
從物理結構上講三極管里有兩個PN結就好像是兩個二極管，所以當三極管只接bc 或者 be腳時就好像是個二極管。
但如果三個腳都接著的時候那從功能上講就不是兩個二極管了，要根據三極管的微觀功能去分析。
三極管的等效原理(以NPN型為例)
NPN型
c
b
e
Ib
Ie
Ic
截止
導通
放大
飽和
Ib 沒有，無法沖開開關
Ib 有，沖開了開關的一部分
使得IC=βIB （β是三極管的放大賠率）
Ib 有，沖開了開關的全部
使得IC=MAX
總結一
不管那個狀態 Ie=IB+Ic
b
c
e
+Vcc
分析
作業
一。兩種三極管的畫法
二。三極管三種狀態解析
三。三極管三個腳位之間的電流關系
兩種型號三極管自身特點
1.電流特點
b
c
e
NPN型
b
e
c
PNP型
（N）
（N）
（N）
（P）
（P）
（P）
2.電壓特點
b
c
e
NPN型
b
e
c
PNP型
（N）
（N）
（N）
（P）
（P）
（P）
實物腳位
1-e 2-b 3-c
1
2
3
1流入1mA,2流出100mA,問3腳流入還是流出？具體多少電流？這個三極管是什么型號三極管？三個腳分別是什么極？如果寫著放大賠率是120，那么這個時候的三極管處在什么狀態？
1
2
3
一個正在工作的三極管，如果測得三個腳的對地電位分別是：1號腳3.0V，2號腳2.3V，3號腳5.0V ，請根據所測數據判斷三極管的型號一級每個腳是什么極？
共發射極接法
共集電極極接法
b
c
e
+Vcc
R1
R2
R3
b
c
e
+Vcc
R1
R2
R3
+Vcc
RT
R2
R3
J
加熱絲
12V
+
-
如圖所示，RT是負系數熱敏電阻，現要求當溫度低的時候加熱絲開始加熱，請你將剩下的電路連接完整。三極管為NPN型三極管，采用共發射極接法。
如果三極管只有PNP型，那么電路又該如何接法
Ib
Ic
Ib
Ic
三極管在使用過程中IC與IB的關系圖
R1
R2
R3
+6V
A
R4
三極管電路中電流的變化分析
R1
R2
R3
+6V
A
R4
R5
R6
R7
A
