第12課 模型的建立
2023
年 級：五年級上

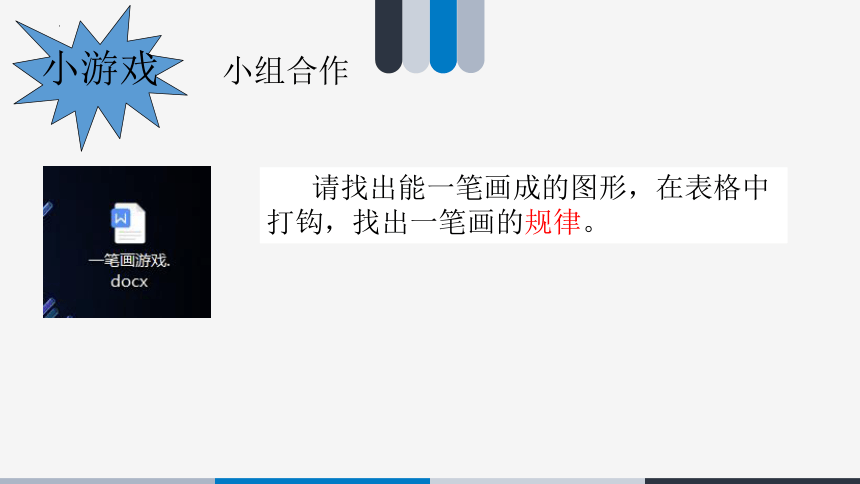

小游戲 小組合作
請找出能一筆畫成的圖形，在表格中打鉤，找出一筆畫的規律。
序號 圖形 能否一筆畫成
①
②
③
④
⑤
⑥
2
2
0
6
2
3
4
1
0
5
4
5
√
√
√
×
√
×
奇點 偶點
3
2

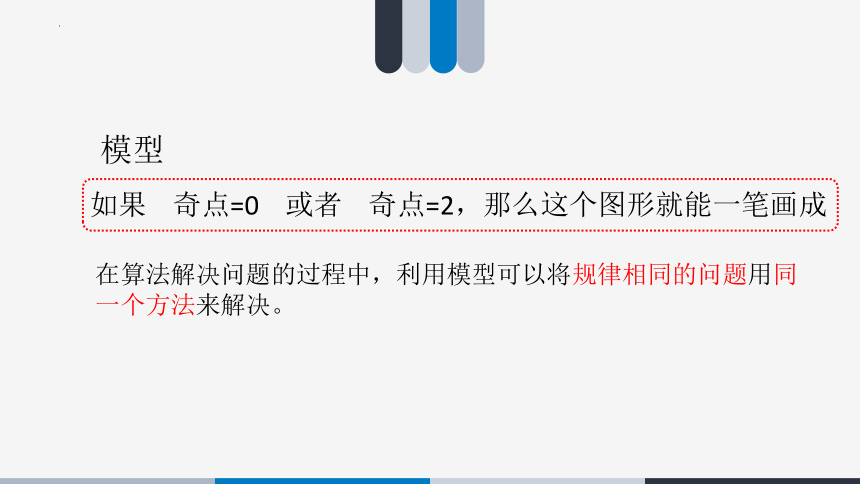

模型
如果 奇點=0 或者 奇點=2，那么這個圖形就能一筆畫成
在算法解決問題的過程中，利用模型可以將規律相同的問題用同一個方法來解決。
實物模型
生
活
中
的
模
型
S=a×h÷2
a
h
數學模型
問題：以下三角形的面積是多少？
底 高 面積
4 2 4
5 6 15
3 4 6
分析問題
抽象出本質規律
用數學語言來描述
回顧：
能否將圖形一筆畫成
規律：
凡是只有偶點組成的連通圖，一定可以一筆畫成。
凡是只有兩個基點的連通圖，一定可以一筆畫成。
模型的建立過程
建立模型
任務一：
幫助智能小車規劃從倉庫到信息科技教室的最短路徑,把問題的分析思路簡單地記錄在Excel表格或wold文檔中。
教學樓
倉庫
體育館
走廊
信息科技教室
連廊
L1(170m)
L3(100m)
L2(230m)
L4(150m)
L6(30m)
L7(50m)
L5(10m)
規劃從倉庫到信息科技教室的最短路線。
路線 分段距離1/m 分段距離2/m 分段距離3/m 分段距離4/m 分段距離/m
S1路線
S2路線
S3路線
S4路線
L1(170) L3(100) L5(10) L7(50)
L1(170) L3(100) L6(30)
L2(230) L4(150) L5(10) L7(50)
L2(230) L4(150) L6(30)
思路1
330
300
440
410
教學樓
倉庫
體育館
走廊
信息科技教室
連廊
L1(170m)
L3(100m)
L2(230m)
L4(150m)
L6(30m)
L7(50m)
L5(10m)
路線 分段距離1/m 分段距離2/m 距離/m
S1路線
S2路線
S3路線
S4路線
S最短路線
L1(170) L3(100)
270
L2(230) L4(150)
380
L5(10) L7(50)
60
L6(30)
30
S1（270）
S4（30）
300
教學樓
倉庫
體育館
走廊
信息科技教室
連廊
思路2
距離的計算
路線的比較
任務二：
建立距離計算模型。
S1=L1+L3+L5+L7
S2=L1+L3+L6
S3=L2+L4+L5+L7
S4=L2+L4+L6
在算法中賦值使用的“=”與數學中的“=”作用不同。賦值“=”的作用是傳遞數據。
S1=L1+L3+L5+L7
S2=L1+L3+L6
S3=L2+L4+L5+L7
S4=L2+L4+L6
Smin=
Smin=
Smin=
如果s2如果S3如果S4路線 分段距離1/m 分段距離2/m 分段距離3/m 分段距離4/m 分段距離/m
S1 L1(170) L3(100) L5(10) L7(50) 330
S2 L1(170) L3(100) L6(30) 300
S3 L2(230) L4(150) L5(10) L7(50) 440
S4 L2(230) L4(150) L6(30) 410
抽象
任務三：
四人為一個小組，合作建立較短距離比較模型
Smin=s1
S1=L1+L3
S2= L2+L4
S3= L5+L7
S4=L6
Smin1=
Smin2=
smin1=s1
smin2=s3
如果smin1>s2那么smin1=s2
如果smin2>s4那么smin2=s4
smin=smin1+smin2
路線 分段距離1/m 分段距離2/m 距離/m
S1 L1(170) L3(100) 270
S2 L2(230) L4(150) 380
S3 L5(10) L7(50) 60
S4 L6(30) 30
S最短 S1（270） S4（30） 300
抽象
練習：如何指揮智能小車走正六邊形？請你找出智能小車走多邊形的模型，并利用模型來解決這個問題。

前進 向右轉角
？ ？
圖形名稱 前進步數 右轉角度
正三角形 10 120°
正方形 10 90°
正五邊形 10 72°
正六邊形
60°
120°
前進步數 右轉角度數
10 120°
前進步數 右轉角度數
10 90°
90°
90°
圖形名稱 前進步數 右轉角度
正三角形 10 120°
正方形 10 90°
正五邊形 10 72°
正六邊形
模型：邊長（L）=步數
右轉角=360°÷邊數（n）
10 60°
