聲音和圖像的數字化
DIGITIZATION OF SOUND AND IMAGES

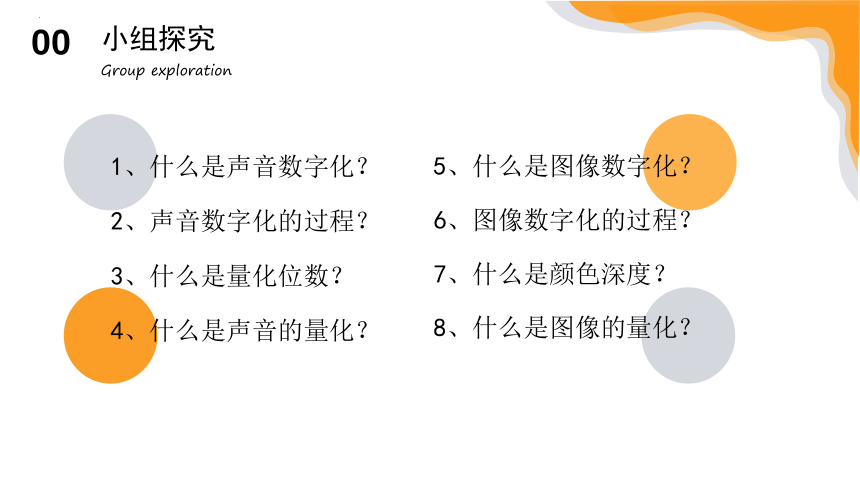

1、什么是聲音數字化？
2、聲音數字化的過程？
3、什么是量化位數？
4、什么是聲音的量化？
小組探究
Group exploration
00
5、什么是圖像數字化？
6、圖像數字化的過程？
7、什么是顏色深度？
8、什么是圖像的量化？
01
聲音的數字化
DIGITIZATION OF SOUND

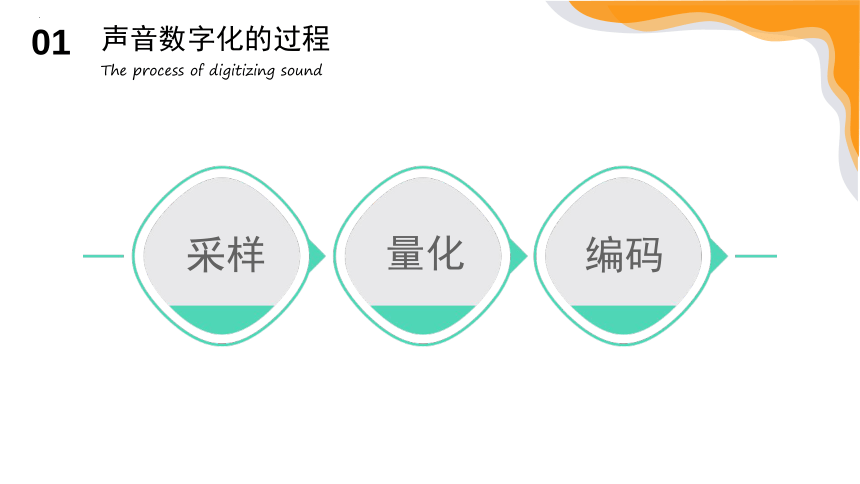

聲音數字化的過程
The process of digitizing sound
01
量化
采樣
編碼

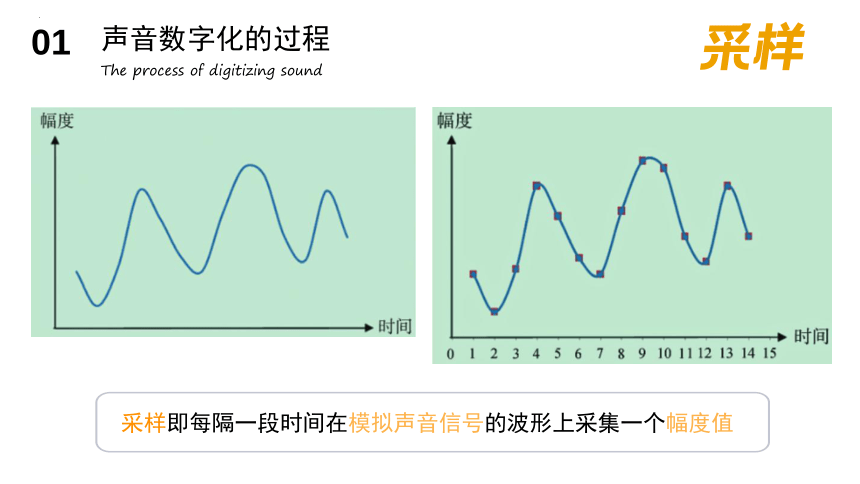

采樣即每隔一段時間在模擬聲音信號的波形上采集一個幅度值
聲音數字化的過程
The process of digitizing sound
01
采樣

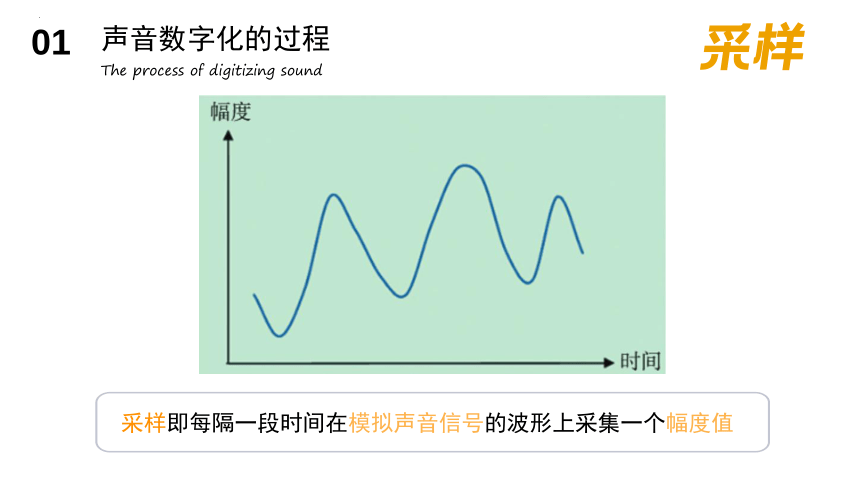

采樣即每隔一段時間在模擬聲音信號的波形上采集一個幅度值
聲音數字化的過程
The process of digitizing sound
01
采樣

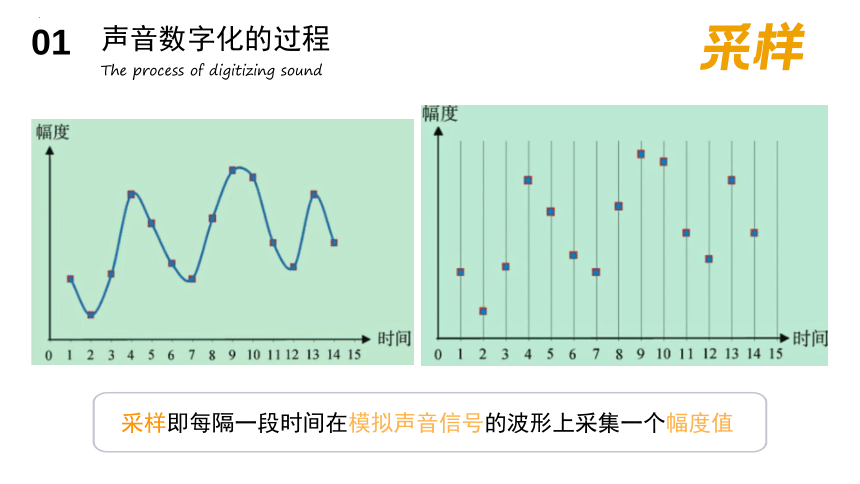

采樣即每隔一段時間在模擬聲音信號的波形上采集一個幅度值
聲音數字化的過程
The process of digitizing sound
01
采樣

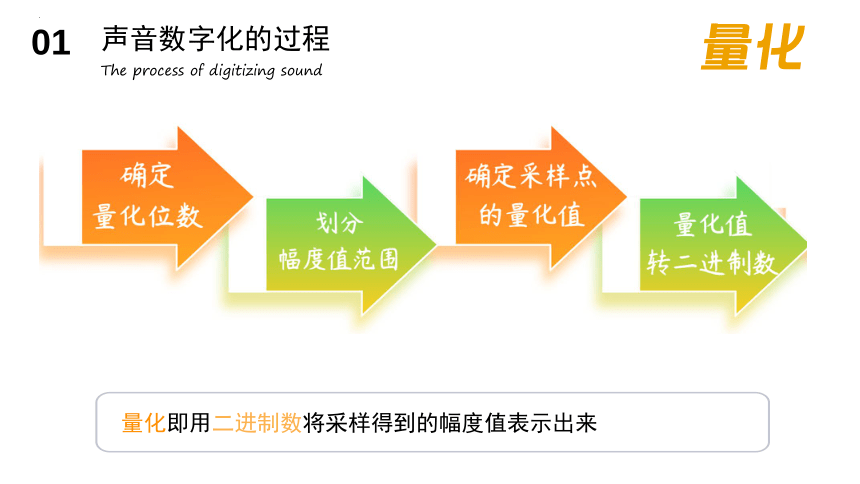

量化即用二進制數將采樣得到的幅度值表示出來
聲音數字化的過程
The process of digitizing sound
01
量化
聲音數字化的過程
The process of digitizing sound
01
量化

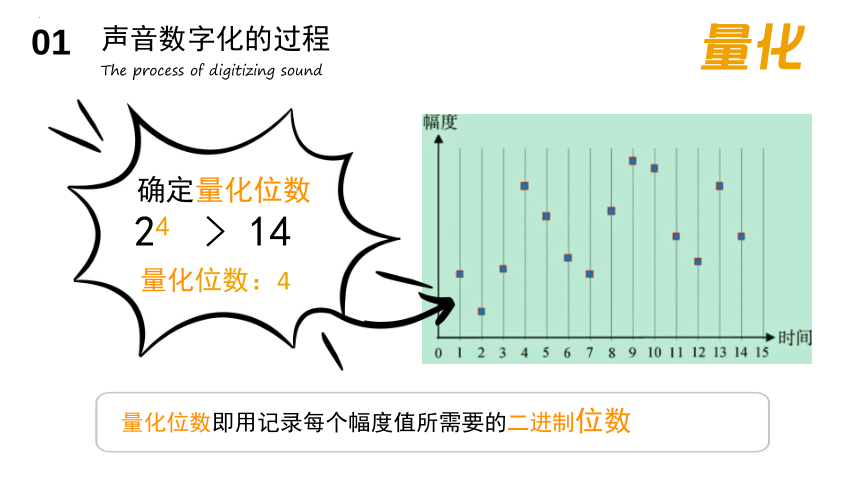

量化位數即用記錄每個幅度值所需要的二進制位數
確定量化位數
24 > 14
量化位數：4
聲音數字化的過程
The process of digitizing sound
01
量化位數
確定量化位數：2k ≥ 取樣點數
k的最小值即為量化位數
13個取樣點量化位數為（ ）位
63個取樣點量化位數為（ ）位
56個取樣點量化位數為（ ）位
聲音數字化的過程
The process of digitizing sound
01
量化
量化即用二進制數將采樣得到的幅度值表示出來
劃分幅度值范圍
24 = 16
16 → 0~15
聲音數字化的過程
The process of digitizing sound
01
量化
量化即用二進制數將采樣得到的幅度值表示出來
確定采樣點量化值
即四舍五入到幅度值
聲音數字化的過程
The process of digitizing sound
01
量化
量化即用二進制數將采樣得到的幅度值表示出來
用二進制數表示幅度值
編碼即經過采樣和量化，模擬信號轉化為一組二進制數序列，再通過編碼將其按照一定的規則記錄下來
采用不同的編碼方法，會形成不同格式的音頻文件，如WAV格式、MP3格式等
聲音數字化的過程
The process of digitizing sound
01
編碼
聲音數字化的過程
The process of digitizing sound
01
數據量
聲音數字化的三要素是：
采樣頻率、量化位數、聲道數
影響數字化后音頻的數據量的大小及質量
數據量（單位：字節）＝ 數據率 × 持續時間
= （采樣頻率 × 量化位數 × 聲道數）÷ 8 × 持續時間
例：一張CD—ROM中存放了1個小時的數字音樂(未經壓縮)，則其數據量是多少？（標準CD格式的采樣頻率為44.1kHz，量化位數為16位，雙聲道，聲道數為2）
聲音數字化的過程
The process of digitizing sound
01
數據量
數據量（單位：字節）＝ 數據率 × 持續時間
= （采樣頻率 × 量化位數 × 聲道數）÷ 8 × 持續時間
02
圖像的數字化
DIGITIZATION OF IMAGES
圖像數字化的過程
The process of image digitization
02
量化
采樣
編碼
按一定的空間間隔自左到右、自上而下提取畫面信息
將一幅連續的模擬圖像在空間上轉換成若干個離散的像素點
每個像素點呈現不同的顏色（彩色圖像）或亮度（灰度圖像）
圖像數字化的過程
The process of image digitization
02
采樣
位圖（點陣圖）
圖像數字化的過程
The process of image digitization
02
量化
圖像的量化：將采樣得到的每個像素點的顏色或亮度用若干位二進制數表示出來
顏色深度（色彩位數）：記錄每個像素點所需的二進制位數
確定顏色深度：2k ≥ 顏色種數
k的最小值即為顏色深度
圖像數字化的過程
The process of image digitization
02
顏色深度
確定顏色深度：2k ≥ 顏色種數
k的最小值即為顏色深度
黑白圖像顏色深度為（ ）位
256級灰度圖像顏色深度為（ ）位
24位真彩色RGB圖像顏色深度為（ ）位
1
8
24
圖像數字化的過程
The process of image digitization
02
數據量
決定位圖質量的主要因素：
有一幅256色位圖圖像像素為1024×800。其數據文件的大小為（ ）
A．1G B．1.56MB C．0.78MB D．7.8MB
圖像分辨率、顏色深度
未經壓縮的位圖圖像的數據量（單位：字節）=
圖像分辨率×顏色深度÷8
C
圖像數字化的過程
The process of image digitization
02
編碼
圖像的編碼就是按照一定的格式將位圖上各個像素點的量化數據記錄下來的過程
不同的編碼方法形成不同格式的圖像文件，如BMP格式、JPEG格式等
概念 步驟 采樣 量化 編碼 數字化參數
聲音數字化 連續模擬信號 轉化為 離散數字信號 采樣 量化 編碼 每隔 t 在模擬聲音信號上取一個幅度值 二進制數 表示每個幅度值 記錄 二進制數字序列 采樣頻率
量化位數
聲道數
圖像數字化 模擬圖像 轉化為 數字圖像 模擬圖像轉成若干像素點 二進制數 表示每個像素點的顏色或亮度 記錄 各像素點量化數據 分辨率
顏色深度
