第一節 產品初步設計
第五章 制訂設計方案
Preliminary product design

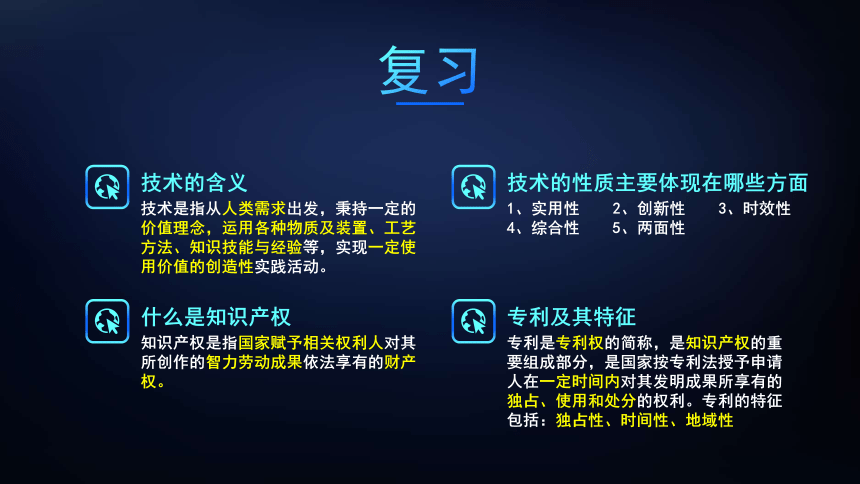

復習
技術是指從人類需求出發，秉持一定的價值理念，運用各種物質及裝置、工藝方法、知識技能與經驗等，實現一定使用價值的創造性實踐活動。
技術的含義
知識產權是指國家賦予相關權利人對其所創作的智力勞動成果依法享有的財產權。
什么是知識產權
1、實用性 2、創新性 3、時效性
4、綜合性 5、兩面性
技術的性質主要體現在哪些方面
專利是專利權的簡稱，是知識產權的重要組成部分，是國家按專利法授予申請人在一定時間內對其發明成果所享有的獨占、使用和處分的權利。專利的特征包括：獨占性、時間性、地域性
專利及其特征
復習
1、科學性 2、功能性 3、美觀性 4、經濟性 5、人性化 6、可持續發展
設計的原則
設計的一般過程
發現與明確問題
制定設計方案
制作原型或模型
評價優化設計方案
編寫技術作品說明書
創意構思
第一節 產品初步設計
產品內部布局設計
產品功能結構設計
人機界面設計
產品初步設計
Preliminary product design
在產品設計的實質階段，首先需要確定實現產品基本功能的詳細技術原理，選擇或設計零部件及其粗略布局，然后才能進入詳細設計階段。
大多數情況下，產品的功能是通過人和產品互相配合來實現的。
一、人機界面設計
human-machine interface design
比如：洗衣機的加水量是由人來控制，還是由洗衣機根據衣服的多少自動控制
大多數情況下，產品的功能是通過人和產品互相配合來實現的。
一、人機界面設計
human-machine interface design
再比如：垃圾桶的蓋子是由人手動或腳動打開，還是垃圾桶的傳感器感應到人的走近而自動打開。
所以人和產品之間就需要有信息交流的通道，我們稱之為人機界面（Human Computer Interface，簡稱HCI）。人機界面設計的主要工作之一就是確定人和產品各自實現的功能。
一、人機界面設計
human-machine interface design
人要完成所分擔的功能，需要一定的信息支持。比如，人控制汽車的方向需要了解汽車在車道上的相對位置；控制車速需要了解汽車的當前速度。所以，人和產品之間需要有信息的交流，人控制產品是向產品輸入信息，人通過儀表了解產品的狀況是產品向人輸出信息。按鈕、旋鈕等控制元件和顯示屏、指示燈等構成的控制面板就是人和產品交流的人機界面。
知道了人需要完成的控制活動，就知道了要完成控制活動所需要的信息，一系列控制和信息的對應關系構成了人機界面需求。按照人因工程學的設計要求選擇或設計控制、顯示元器件，并在一個平面或空間進行合理布局，對于內部嵌有計算機的產品，還要進行軟件界面的設計（也叫交互設計），這樣就完成了人機界面設計。
一、人機界面設計
human-machine interface design
廣義的人機界面：
在人機系統模型中，人與機之間存在一個相互作用 “面”，稱為人機界面，人與機之間的信息交流和控制活動都發生在人機界面上。人機界面的設計直接關系到人際關系的合理性，研究人機界面主要是針對顯示和控制兩個問題。
狹義的人機界面：
狹義的人機界面是指計算機中的人機界面。人機界面又稱人機接口、用戶界面、人機交互，是計算機中最年輕的分支科學之一。
二、產品功能結構設計
Product functional structure design
　　如果我們拆開一個產品，會發現其內部有很多零件，這些零部件各有其功能，它們相互配合，一起完成產品的整體功能。
　　那么，產品需要哪些相互配合的功能（子功能）才能實現產品的整體功能？這些功能之間的關系是什么樣的？這些都是產品的功能結構設計過程中需要重點考慮的問題。
產品整體功能
零部件及其功能
相互配合
＝
＋
垃圾桶的技術過程
二、產品功能結構設計
Product functional structure design
　　任何產品功能的實現都需要經過一定的技術過程：把處理對象從一種狀態轉化為別一種狀態；分析人的使用過程，并用流程圖表示出來；然后畫出產品的各項子功能及相互關系，也就是功能結構圖。
垃圾桶的使用活動流程
二、產品功能結構設計
Product functional structure design
　　任何產品功能的實現都需要經過一定的技術過程：把處理對象從一種狀態轉化為別一種狀態；分析人的使用過程，并用流程圖表示出來；然后畫出產品的各項子功能及相互關系，也就是功能結構圖。
垃圾桶的基本功能結構
二、產品功能結構設計
Product functional structure design
　　任何產品功能的實現都需要經過一定的技術過程：把處理對象從一種狀態轉化為別一種狀態；分析人的使用過程，并用流程圖表示出來；然后畫出產品的各項子功能及相互關系，也就是功能結構圖。
三、產品內部布局設計
Product internal layout design
有些產品是有外殼的，如汽車、洗衣機、微波爐等；有些產品沒有外殼，結構就是它的外觀，如自行車、工作燈、榔頭、凳子、指甲刀等；還有一些產品局部有外殼，如一些工程機械等。有外殼的產品，其內部各部分的分布會影響其外觀的設計。
確定了實現各功能的零部件以后，需要把這些零部件在空間進行布局，這是一個多方案優化的過程。
