《技術與設計》 綜合檢測卷
一、選擇題
1．如圖所示是某夾持結構，當施加如圖所示的力F時，下列說法正確的是（ ）
A．物塊被夾緊，拉桿受拉、連桿受彎曲，夾持桿受彎曲
B．物塊被夾緊，拉桿、連桿受壓，夾持桿受壓
C．物塊被放松，拉桿、連桿受拉，夾持桿受彎曲
D．物塊被放松，拉桿受拉、連桿受彎曲，夾持桿受彎曲
2．如圖所示的家用炒菜鍋，鍋的手柄和鍋體的連接方式是（ ）
A．膠連接 B．釘連接 C．鉚連接 D．榫連接
3．如圖所示是某卷材的印刷工序中采用的卷材張力控制系統示意圖。一般在材料放卷和收卷時，卷材的卷徑會不斷發生變化，而卷材的張力則隨著卷徑的變化而不斷變化。如不對卷材張力加以控制，嚴重時，卷材將有可能發生斷裂。圖中，張力檢出器檢測卷材的實時張力信號傳遞給控制器ATC600經過PID處理后輸出0-10V控制信號，經由功率放大后供給磁粉離合器或制動器以調整其輸出力矩，以達到穩定的張力控制。下列關于卷材張力控制系統分析中錯誤的是（ ）
A．執行器是電動機、減速機
B．被控對象是卷材
C．該系統屬于閉環控制系統
D．控制量是磁粉制動器、離合器的輸出力矩
4．如圖所示是某卷材的印刷工序中采用的卷材張力控制系統示意圖。一般在材料放卷和收卷時，卷材的卷徑會不斷發生變化，而卷材的張力則隨著卷徑的變化而不斷變化。如不對卷材張力加以控制，嚴重時，卷材將有可能發生斷裂。圖中，張力檢出器檢測卷材的實時張力信號傳遞給控制器ATC600經過PID處理后輸出0-10V控制信號，經由功率放大后供給磁粉離合器或制動器以調整其輸出力矩，以達到穩定的張力控制。從系統的角度分析，下列說法中不恰當?shù)氖牵? ）
A．具有自動對卷材進行張力控制的功能，體現了系統的目的性
B．張力檢出器的檢測精度是該系統優化的影響因素
C．該卷材張力控制系統由磁粉制動器（離合器）、張力控制器、張力傳感器、馬達、卷材等設備組成
D．該系統通過材料線速度與實際卷徑計算出一個匹配頻率設定值使收（放）卷的線速度與材料線速度基本匹配，體現了系統分析的科學性原則
5．如圖所示的連桿機構，在液壓裝置的作用下，該機構各連桿處于運動狀態。當液壓裝置回拉時，下列分析中正確的是（ ）
A．桿2、桿4運動狀態為同向運動
B．桿1受彎曲、桿3受壓、桿4受拉、桿5受彎曲
C．桿1受彎曲、桿2受拉、桿4受彎曲、桿5受彎曲
D．桿1受彎曲、桿3受壓、桿4受壓、桿5受彎曲
6．如圖所示是一款盲人智能拐杖。該拐杖的控制系統由拐杖本體，導航控制模塊、語音識別模塊、語音播報模塊等部分組成。語音識別模塊能及時接收語音信息，導航控制模塊根據接收到的目的地信息規劃合理路線，語音播報模塊告知盲人行進路線。下列關于該控制系統分析中不正確的是（ ）
A．該系統屬于閉環控制系統
B．被控對象是揚聲器
C．輸出量是播報的語音信息
D．通訊網絡異常是該控制系統的干擾因素
7．如圖所示是手搖鉆內部的齒輪傳動示意圖。該結構的裝配有以下環節：a.安裝軸套1和軸套2；b.轉軸穿過支架左側安裝孔；c.安裝齒輪軸；d.安裝鍵；e.安裝圓錐齒輪；f.轉軸穿過支架右側安裝孔。該傳動結構合理的安裝流程是（ ）
A．f→c→d→e→a→b B．c→f→d→e→b→a
C．c→d→f→e→a→b D．c→f→d→e→a→b
8．如圖所示是一款盲人智能拐杖。該拐杖的控制系統由拐杖本體，導航控制模塊、語音識別模塊、語音播報模塊等部分組成。語音識別模塊能及時接收語音信息，導航控制模塊根據接收到的目的地信息規劃合理路線，語音播報模塊告知盲人行進路線。關于該智能拐杖控制系統，下列分析中不正確的是（ ）
A．該系統由拐杖本體，導航控制模塊、語音識別模塊、語音播報模塊等部分組成，體現了系統的整體性
B．語音識別的準確度會影響導航路線的選擇，體現了系統的相關性
C．智能拐杖能給盲人提供行進路線，體現了系統的目的性

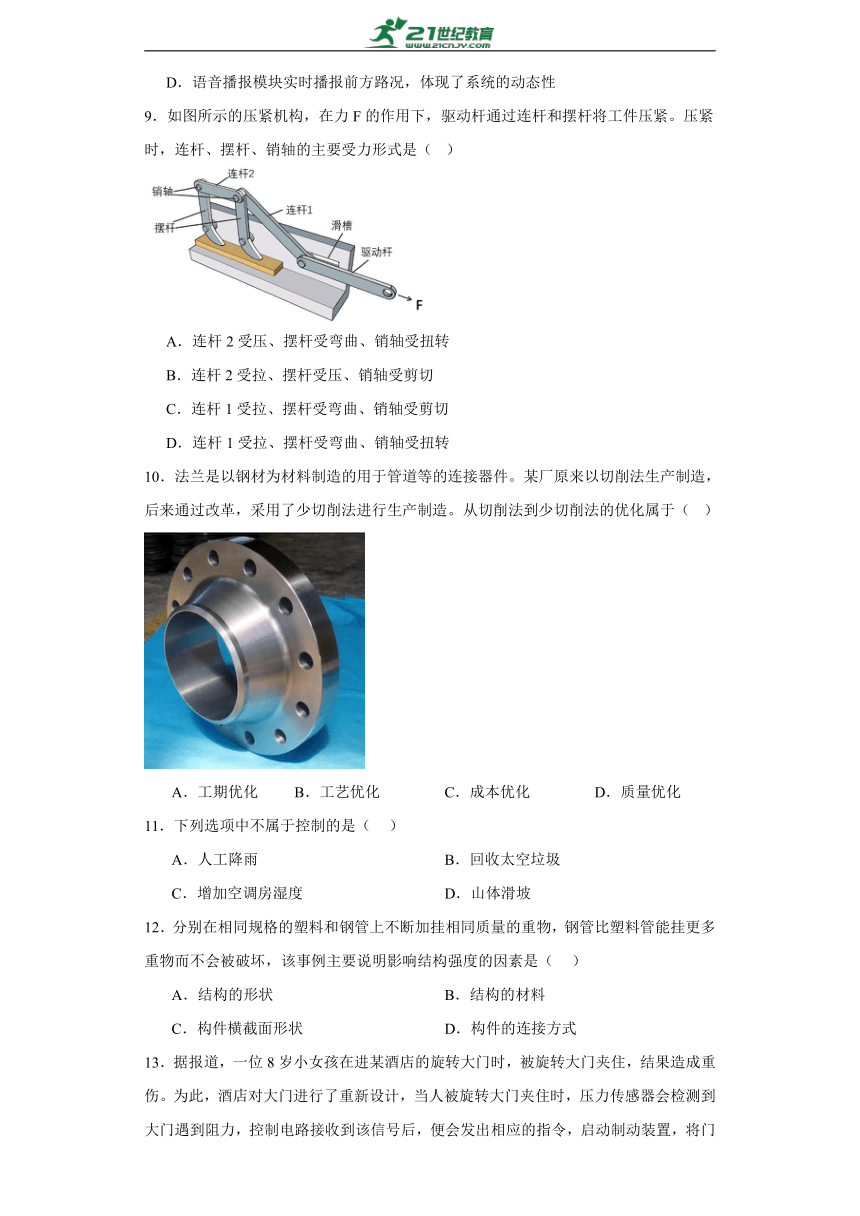

D．語音播報模塊實時播報前方路況，體現了系統的動態性
9．如圖所示的壓緊機構，在力F的作用下，驅動桿通過連桿和擺桿將工件壓緊。壓緊時，連桿、擺桿、銷軸的主要受力形式是（ ）
A．連桿2受壓、擺桿受彎曲、銷軸受扭轉
B．連桿2受拉、擺桿受壓、銷軸受剪切
C．連桿1受拉、擺桿受彎曲、銷軸受剪切
D．連桿1受拉、擺桿受彎曲、銷軸受扭轉
10．法蘭是以鋼材為材料制造的用于管道等的連接器件。某廠原來以切削法生產制造，后來通過改革，采用了少切削法進行生產制造。從切削法到少切削法的優化屬于（ ）
A．工期優化 B．工藝優化 C．成本優化 D．質量優化
11．下列選項中不屬于控制的是（ ）
A．人工降雨 B．回收太空垃圾
C．增加空調房濕度 D．山體滑坡
12．分別在相同規格的塑料和鋼管上不斷加掛相同質量的重物，鋼管比塑料管能掛更多重物而不會被破壞，該事例主要說明影響結構強度的因素是（ ）
A．結構的形狀 B．結構的材料
C．構件橫截面形狀 D．構件的連接方式
13．據報道，一位8歲小女孩在進某酒店的旋轉大門時，被旋轉大門夾住，結果造成重傷。為此，酒店對大門進行了重新設計，當人被旋轉大門夾住時，壓力傳感器會檢測到大門遇到阻力，控制電路接收到該信號后，便會發出相應的指令，啟動制動裝置，將門停住，防止意外事故發生改進后的酒店旋轉大門控制系統為（ ）
A．自動控制、閉環控制系統 B．自動控制、開環控制系統
C．手動控制、閉環控制系統 D．手動控制、開環控制系統
14．2021年6月17日長征二號F遙十二運載火箭搭載著神舟十二號載人航天飛船成功發射，并在飛船智能控制系統的自主控制下，成功與天和核心艙完成交會對接。聶海勝、劉伯明和湯洪波三位宇航員將在中國人自己的空間站駐留3個月開展相關工作。神舟十二號載人航天飛船采用智能控制系統與天和核心艙自主交會對接，減少了航天員的工作量。這體現了系統的（ ）
A．動態性 B．目的性 C．整體性 D．層次性
15．2021年6月17日長征二號F遙十二運載火箭搭載著神舟十二號載人航天飛船成功發射，并在飛船智能控制系統的自主控制下，成功與天和核心艙完成交會對接。聶海勝、劉伯明和湯洪波三位宇航員將在中國人自己的空間站駐留3個月開展相關工作。長征二號F遙十二運載火箭屬于（ ）
A．自然系統 B．抽象系統 C．時閉系統 D．人造系統
16．青巖古鎮位于貴州省貴陽市南郊，建于明洪武十年，原為軍事要塞，現為國家5A級景區。以下屬于從技術角度賞析青巖古鎮建筑的是（ ）
①民俗特征②穩固性和耐用程度③造型設計的創意④工藝制造的精湛程度
A．①②③ B．②③④ C．①②④ D．①③④
17．下列關于流程的敘述正確的是（ ）
A．流程的環節不能再分 B．流程的時序是不可顛倒的
C．流程的描述只能用流程方框圖表達 D．流程的優化是在設計和實施過程中不斷改進的
18．如圖所示是某造紙工廠廢水回用工藝流程圖。造紙生產后產生的污水，經過一系列環節的處理后加以應用。關于該流程的優化，以下說法中不正確的是（ ）
A．廢水經過調節池和各類過濾裝置，屬于質量優化
B．“調節池” 和“改性 ro 膜過濾裝置”以及“微濾或超濾裝置”的處理效果是流程優化的條件。
C．利用先進的過濾技術，充分利用了資源
D．要實現該流程的優化只有通過設備的升級來得 以實現
19．如圖是螺旋槳飛機升降舵控制系統的示意圖，駕駛員將操縱桿往后（如圖所示）拉時可使飛機向上爬升。當操縱飛機離開地面時 操縱桿、鋼纜、連桿 2 及升降舵的主要受力形式是（ ）
A．操縱桿受彎曲、連桿 1 受拉、連桿 2 受壓、升降舵受彎曲
B．操縱桿受彎曲、連桿 1 受拉、連桿 2 受拉、升降舵受扭轉
C．操縱桿受拉、連桿 1 受壓、連桿 2 受拉、升降舵受壓
D．操作縱桿受壓、連桿 1 受壓、連桿 2 受壓、升降舵受彎曲
20．如圖所示是陽臺承重結構示意圖。挑梁是陽臺主要承重構件，一般會在上、下部鋪設受力鋼筋。下列對挑梁的分析正確的是（ ）
A．挑梁受彎曲形變﹐上部鋪設多根鋼筋
B．挑梁受壓形變﹐下部鋪設多根鋼筋
C．挑梁受彎曲形變﹐下部鋪設多根鋼筋
D．挑梁受壓形變,上部鋪設多根鋼筋
二、填空題
21．下圖所示是某車輪的結構示意圖，軸承1和軸承2安裝在滾輪的孔中，用于滾輪與螺栓間的支承，套筒1和套筒2分別安裝在支撐座兩個側板的孔中，用于對滾輪的軸向定位，螺栓穿過套筒1、滾輪、套筒2安裝在支撐座上，墊圈、螺母安裝在螺栓上，用于鎖緊。
車輪的裝配需要以下環節：A．安裝軸承1和軸承2；B．安裝螺栓；C．安裝套筒1；D．安裝螺母；E.安裝墊圈；F.放置滾輪；G.安裝套筒2。
請分析車輪的結構和裝配工藝，填寫合理的裝配流程：
→ → →B→G→ →D
22．自行車頭盔為自行車騎行者提供了最基本的安全保護功能，成為騎行者必備的設備之一。下面兩種頭盔分別是一體成型頭盔和折疊式頭盔。
（1）簡述兩種頭盔的結構特點。
（2）在同種材質的情況下，比較二者的安全保護功能。
23．晉祠位于太原西南懸甕山麓，是后人為紀念叔虞功績在晉水之源建祠祀奉。祠內的周柏、難老泉、宋塑侍女像被譽為“晉祠三寶”，具有很高的歷史價值、科學價值和藝術價值。
圣母殿是晉祠現存最古的建筑，也是北宋木構建筑中的代表作。①殿平面接近正方形，總面寬八柱七間，進深七柱六間，殿身寬五間深三間，副階周匝。②圣母殿將前廊減柱[1]，改用停在梁上不落到地上的蜀柱來支撐屋頂，從而在前廊為祭祀騰出了寬闊空間。③進入殿內空間，前廊的明亮在此轉為幽暗，使敬拜者心境也轉為沉靜內斂。④大殿內斗拱用材很大，形制靈活多樣。⑤柱身內有顯著側腳、生起，檐口和屋脊呈柔美曲線，表現出典型的北宋建筑風格。⑥前檐柱上有蜿蜒盤旋的木雕螭龍。龍身細瘦，昂首張牙舞爪，正面龍頸盤成“之”字形，龍首或向中上，或向內看，不一而足。⑦中間兩龍身形較大，龍身皆分數段組合而成，盤繞固定在檐柱之上。
說明：［1］減柱是指應有柱子的地方不放柱子，是因應空間的特殊需求而產生的技術。
上述材料是對太原晉祠圣母殿的介紹。其中是從技術角度賞析的是 ，從文化角度賞析的是 。（填寫相應序號即可）
24．生活中處處有流程，不同的流程對我們的日常生活有不同的影響。請舉例說明科學合理的流程給我們學習生活帶來的影響。
影響方面 實例
指導我們正確的做事 ( )
( ) ( )
( ) ( )
( ) ( )
25．如圖所示是某管道法蘭裝置的結構示意圖。法蘭連接是由法蘭、墊片及螺栓三者相互連接成一組可拆密封結構，用于兩管間的連接（如圖所示）。法蘭上有孔眼，螺栓通過孔眼將兩法蘭擰緊；墊片填充在法蘭密封圈內的間隙，實現密封效果。管道法蘭的裝配涉及以下環節：A．法蘭密封墊片；B．檢查法蘭、墊片及螺栓；C．用螺栓連接法蘭；D．將法蘭套入管道；E．防潮、防腐處理；F．擰緊螺栓。請分析管道法蘭裝置的結構和裝配工藝，回答以下問題：
（1）合理的裝配流程為：B→ → → →F→E；
（2）下圖擰緊螺栓的合理順序為 （）
（3）法蘭制造有以切削、鉆孔等工序為主的切削法和以鍛壓成型為主的少切削法兩種。相對于切削法，少切削法屬于 （A．工期優化；B．成本優化；C．工藝優化）；
（4）關于流程及流程優化，下列說法不正確的是 （A．流程表達方式也可采用文字表達、表格表達等；B．流程設計要明確設計的目的和任務，以及流程應遵循的內在變化規律；C．切削法制造法蘭工藝簡單，但材料的利用率低；D．少切削法制造法蘭材料利用率高，但工序多生產效率低）。
三、判斷題
26．流程設計的基本因素主要有材料、工藝、設備、人員、資金和環境等。( )
27．任何流程都包含有具體的環節和時序( )
28．汽車漆面隨著日常使用會變暗淡，說明汽車自身具有環境適應性。( )
29．如圖所示的便攜式臺燈，支架的角度適當調整，可以提高臺燈的強度。（ ）
30．系統的優化是指在給定的條件下，根據系統的優化目標，采取一定的手段和方法，獲取系統的最佳效益或最佳功能。( )
參考答案
1．A
2．C
3．A
4．D
5．D
6．A
7．B
8．D
9．C
10．B
11．D
12．B
13．B
14．B
15．D
16．B
17．D
18．D
19．A
20．A
21．A C F E
22．一體成型頭盔：一體成型，體積較大；整體為殼體結構，可將收到的沖擊力分散到頭盔表面，有效保護使用者安全。
折疊式頭盔：鏤空設計，通過中間主骨架和其他骨架之間采用鉸連接實現折疊，便于收納；但沒有抗刺穿能力，左右方向的側向剛性較差。保護能力不如一體成型頭盔。 一體成型的頭盔保護性能比折疊式頭盔好。
23．技術角度：①②④⑦ 文化角度：③⑤⑥
24．烹飪流程、正確刷牙流程、 提高效率 作息時間表、工廠生產流程等 使生活變的有序、合理 課程表、列車時刻表、掛號看病流程等 更加安全 青霉素皮試、新冠疫苗接種、稀釋濃硫酸、更換維修電器等
25．D A C B C D
26．對
27．對
28．錯誤
29．錯誤
30．正確
