構建三維實體模型
目錄
制作流程
三維建模軟件
動手實踐
實踐創新
1
3
2
4
1
制作流程

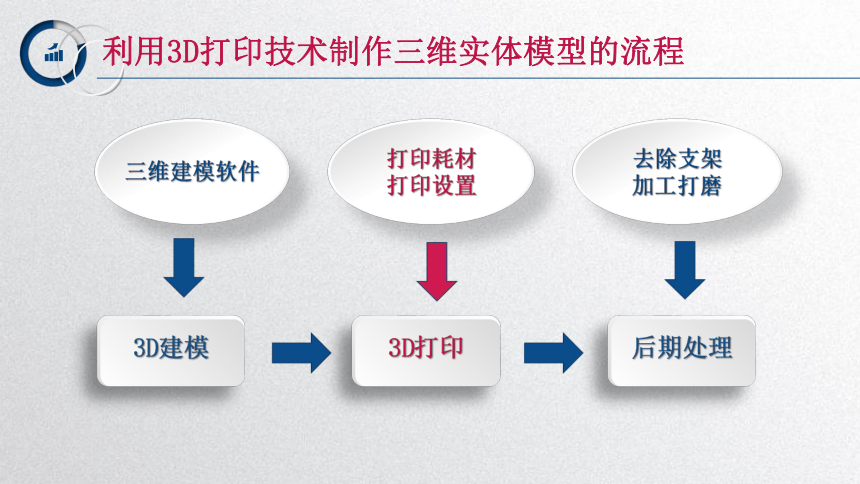

利用3D打印技術制作三維實體模型的流程
三維建模軟件
打印耗材
打印設置
去除支架
加工打磨
3D建模
3D打印
后期處理
2
三維建模軟件
工業產品
PTC Creo Parametric
UG
SOLIDWORKS
Zbrush
Maya
3ds Max
3D One
游戲動畫
青少年
三維建模軟件
三維建模軟件

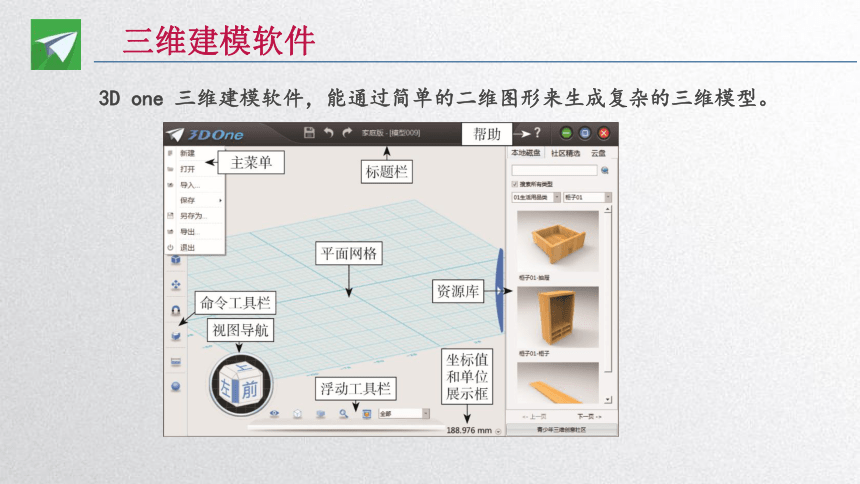

3D one 三維建模軟件，能通過簡單的二維圖形來生成復雜的三維模型。
3
動手實踐：制作掛墜實體模型

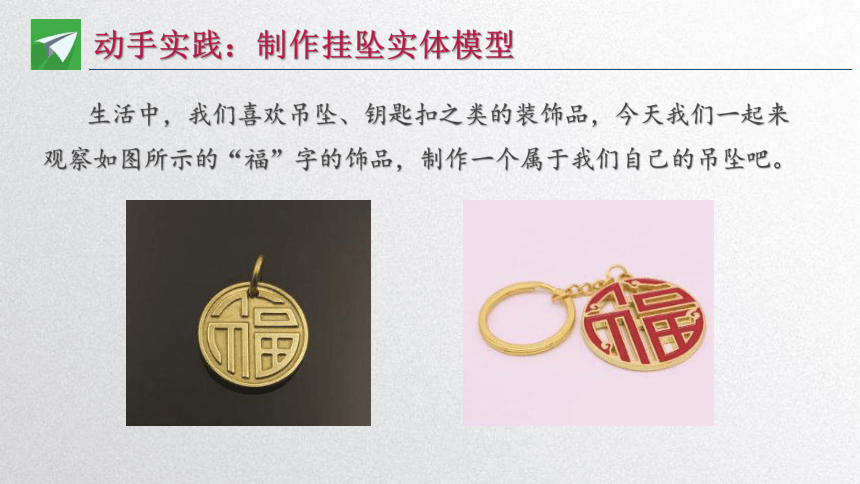

生活中，我們喜歡吊墜、鑰匙扣之類的裝飾品，今天我們一起來觀察如圖所示的“福”字的飾品，制作一個屬于我們自己的吊墜吧。
動手實踐：制作掛墜實體模型
一、
三維建模
動手實踐：制作掛墜實體模型
我們設計的吊墜形狀如一元硬幣，主體是圓環，圓環中心鑲“福”。吊墜扣也是一個小圓環。
參考步驟：
動手實踐：制作掛墜實體模型
打開軟件，選擇上視圖。
選擇命令工具欄上“草圖繪制”中的“預制文字”命令，鼠標左鍵單擊需要書寫文字的平面，輸入“福”字。
選擇自己喜歡字體，“大小”設置成65；
點擊“原點”文本框，調整文字在平面網格中的擺放位置。
參考步驟：
動手實踐：制作掛墜實體模型
使用“特征造型”中的“拉伸”命令，，將“福”拉伸10mm高度。
參考步驟：
動手實踐：制作掛墜實體模型
選擇“草圖繪制”中的“圓形”命令，在平面網格中單擊確定中心點，如圖所示，畫出兩個同心圓。
設定小圓半徑50mm，大圓半徑55mm。
參考步驟：
動手實踐：制作掛墜實體模型
使用“特征造型”中的“拉伸”命令，將圓環拉伸10mm，如圖所示。
參考步驟：
動手實踐：制作掛墜實體模型
使用“特征造型”中的“拉伸”命令，將框拉伸10mm，如圖所示。
參考步驟：
動手實踐：制作掛墜實體模型
使用“草圖繪制”中的“圓形” 命令，在平面網格中畫兩個同心圓，位置如圖所示。
分別設定小圓半徑為5mm，大圓半徑為10mm。
參考步驟：
動手實踐：制作掛墜實體模型
使用“特征造型”中的“拉伸”命令，將圓環拉伸10mm，完成的模型如圖所示。
保存模型文件，再把文件另存為“STL File”類型文件。
二、
切片處理與打印
動手實踐：制作掛墜實體模型
打開Cura切片軟件，如圖所示，單擊導入圖標，導入之前保存的STL文件，設置參數，切片后保存。
參考步驟：
動手實踐：制作掛墜實體模型
把求片處理后的文件拷貝到U盤，再把U盤插到3D打印機上。
單擊3D打印機屏幕上得“文件”，保存Gcode代碼到儲存卡中。
單擊“打印”，選擇我們剛才拷貝的文件進行打印。
4
實踐創新
運用3D One軟件嘗試制作如圖所示的各式各樣的吊墜吧。
實踐創新
