第6課主題2 認識平面展開圖
目錄
認識平面展開圖
制作紙模型
實踐創新
認識平面展開圖
認識平面展開圖

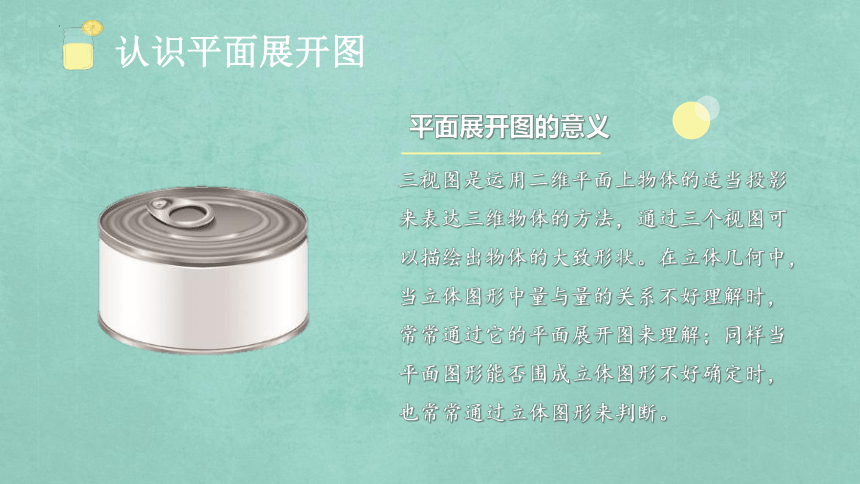

三視圖是運用二維平面上物體的適當投影來表達三維物體的方法，通過三個視圖可以描繪出物體的大致形狀。在立體幾何中，當立體圖形中量與量的關系不好理解時，常常通過它的平面展開圖來理解；同樣當平面圖形能否圍成立體圖形不好確定時，也常常通過立體圖形來判斷。
平面展開圖的意義
認識平面展開圖

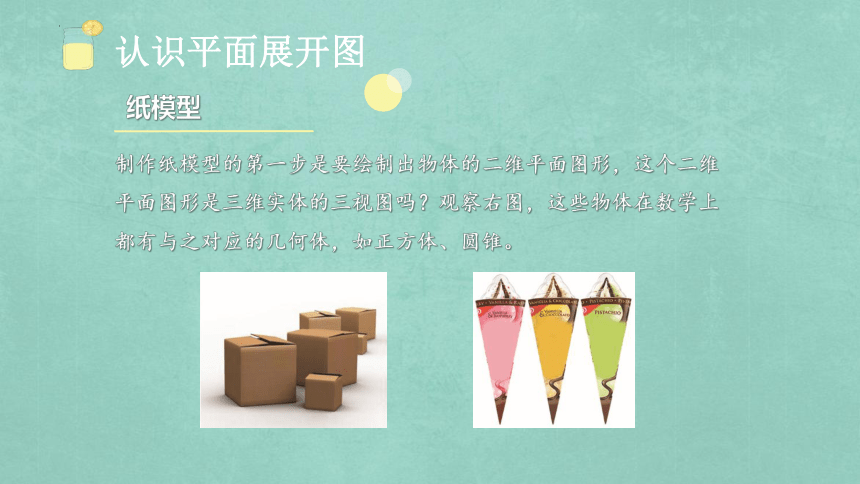

制作紙模型的第一步是要繪制出物體的二維平面圖形，這個二維平面圖形是三維實體的三視圖嗎？觀察右圖，這些物體在數學上都有與之對應的幾何體，如正方體、圓錐。
紙模型
認識平面展開圖
將這些幾何體的表面在平面上攤平后得到的圖形，是其平面展開圖，但并非所有的集合體都有平面展開圖，如球體、圓環體等。
紙模型

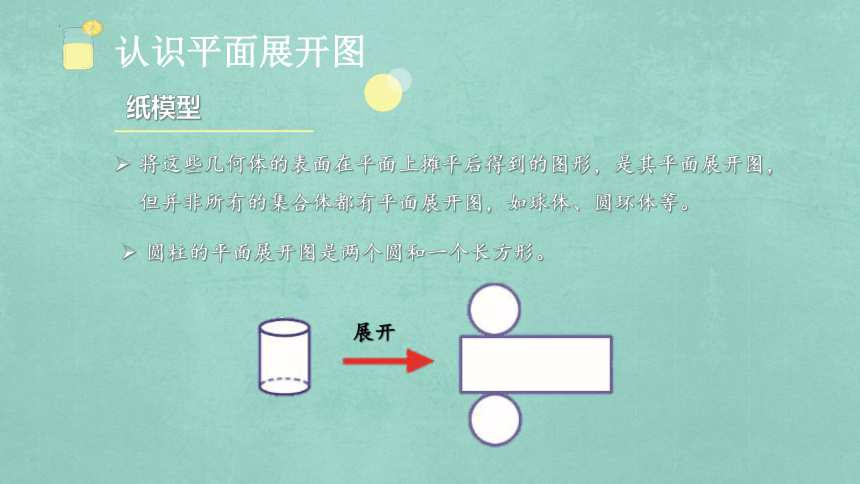

圓柱的平面展開圖是兩個圓和一個長方形。
展開
認識平面展開圖
將這些幾何體的表面在平面上攤平后得到的圖形，是其平面展開圖，但并非所有的集合體都有平面展開圖，如球體、圓環體等。
紙模型

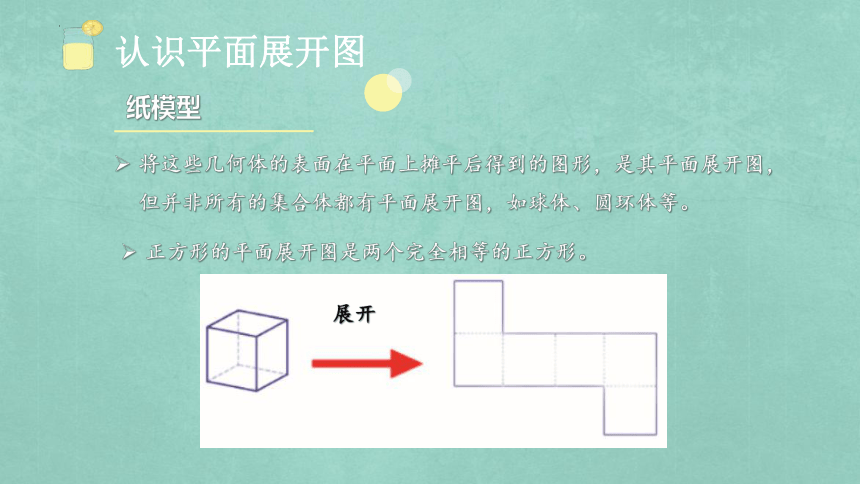

正方形的平面展開圖是兩個完全相等的正方形。
展開
認識平面展開圖
將這些幾何體的表面在平面上攤平后得到的圖形，是其平面展開圖，但并非所有的集合體都有平面展開圖，如球體、圓環體等。
紙模型
圓錐的平面展開圖是一個圓和一個扇形。
展開
認識平面展開圖
同一個立體圖形可以有多種不同的展開圖，如圖，沿棱將正方體剪開，可以得到11種展開圖。
各種展開圖
通過折疊圖中基本幾何體的平面展開圖，我們可以做出對應的立體模型。說明制作紙模型的第一步，繪制實物的平面展開圖。
制作紙模型
制作紙模型
打開PS，新建一個寬22cm、高30cm的白色畫布。
選擇“橢圓工具”，“樣式”—“無”，“顏色”—“白色”，畫一個同筆筒底部大小一致的圓;
單擊屬性欄上“添加到形狀區域”按鈕；選擇“路徑選擇工具”，選中圓并復制1個，將其移動到適當位置。
選擇“矩形工具”，畫一個長方形，長方形的長為圓的周長加上適當冗余，寬為筆筒的高度。
選擇“多邊形工具”，設置邊數為3，畫出三角形；按快捷鍵“Ctrl+T”，變換三角形的形狀；復制出多個三角形，并移到長方形的長邊上，得到右圖圓柱體平面展開圖。
繪制圓柱形筆筒的平面展開圖
制作紙模型
選取合適的圖形，合成到圓及長方形上，如圖。
繪制圓柱形筆筒的平面展開圖
制作紙模型
保存文件。
將設計好的圖在紙膜專用紙上打印，并裁剪好。嘗試通過折疊粘貼等方式，將其制作成如圖所示筆筒的包裝盒。
繪制圓柱形筆筒的平面展開圖
實踐創新
實踐創新
試一試，折一折，說一說如圖所示的兩個平面展開圖可以折成什么立體圖？
