高中通用技術
方案的構思及方法
Identify and clarify problems
《技術與設計1》 第四章
xxx
設 計 的 一 般 過 程
制定設計方案
目 錄
03-設計的一般過程
03-常用的構思方法
01-設計中的人機關系
02-方案的構思過程
04-本章小結
PART-ONE
設計中的人機關系
Human-machine relationship in design

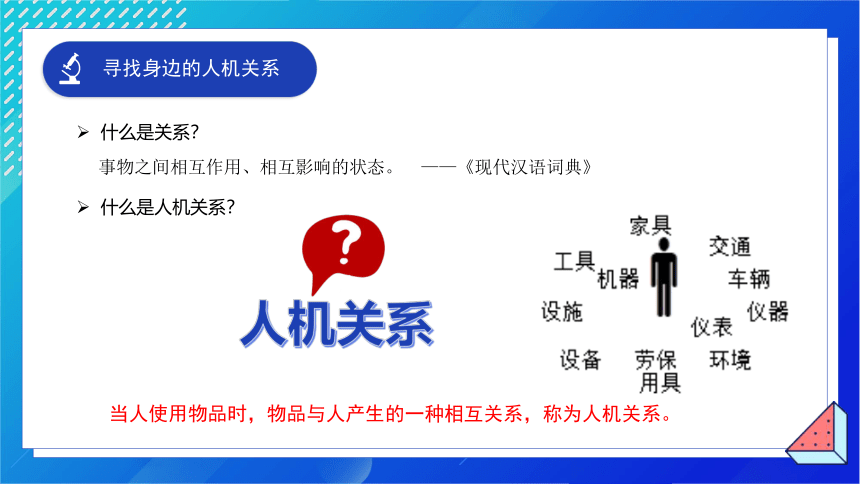

尋找身邊的人機關系
什么是關系？
事物之間相互作用、相互影響的狀態。 ——《現代漢語詞典》
什么是人機關系？
人機關系
當人使用物品時，物品與人產生的一種相互關系，稱為人機關系。
尋找身邊的人機關系
以開門為例，體會人機關系：
走近門:人與門板構成人機關系
握住把手：人與門把手構成人機關系
通過門：人與門框構成人機關系
在分析人機關系時，我們要關注人的哪些部位與“機”的哪些部位有什么對應關系。
尋找身邊的人機關系
案例分析：人乘電梯到某一樓層去的過程中，存在哪些方面的人機關系？
1.人與 ；
2.人與 ；
3.人與電梯箱體構成的人機關系；
4.人與 。
電梯門構成的人機關系
電梯外按鍵構成的人機關系
電梯內按鍵構成的人機關系
尋找身邊的人機關系
馬上行動：分析人坐在椅子上的時候，人體的一些部位和椅子構成了哪些人機關系？
（1）手臂與　 椅子的扶手 ；
（2）背部與 ；
（3）臀部與 ；
（4）腿與 ；
（5）腳與 ；……
椅子靠背
椅子墊
椅子墊
椅子腳
尋找身邊的人機關系
拓展閱讀：人機工程學
人機工程學是一門多學科的交叉學科，研究的核心問題是不同的作業中人、機器及環境三者間的協調，研究的目的則是通過各學科知識的應用，來指導工作器具、工作方式和工作環境的設計和改造，使得作業在效率、安全、健康、舒適等幾個方面的特性得以提高。人機關系是人機工程學研究中的一部分內容。

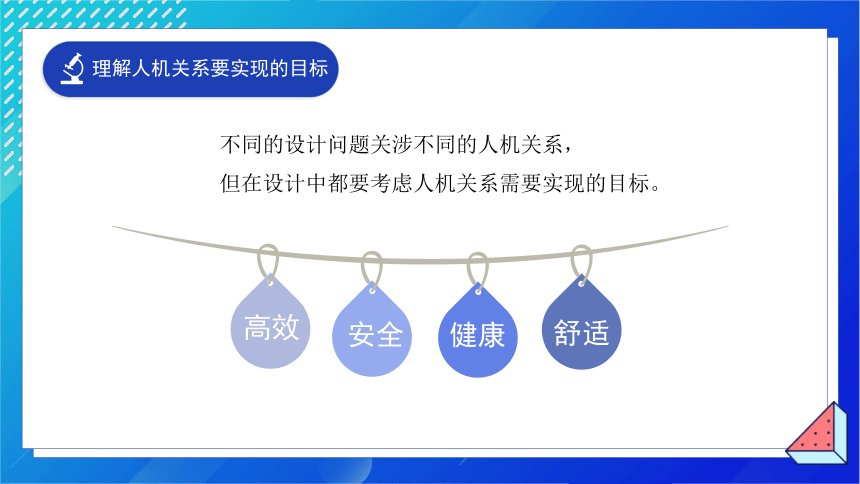

理解人機關系要實現的目標
不同的設計問題關涉不同的人機關系，
但在設計中都要考慮人機關系需要實現的目標。
高效
安全
健康
舒適
理解人機關系要實現的目標
高效
在設計中，應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能，以促進二者的協調，提高人的工作效率。
“鐵鍬作業試驗”中改進了哪些人機關系而使工人的工作效率大大提高？
主要改進了鐵鍬的運載量與人的負荷強度的關系；裝載強度、次數與人的疲勞程度的關系。
理解人機關系要實現的目標
安全
人機關系中的安全，是指人們在操作和使用產品的過程中，產品對人的身體不構成生理上的傷害，產品與人接觸的部分不允許有尖角和鋒利的邊槽，易產生危險的地方應進行安全保護設計。
汽車安全帶
兒童座椅護欄
安全氣囊
理解人機關系要實現的目標
健康
人機關系所追求的健康,是指人在長期使用產品過程中不會對健康造成不良的影響。
“人的身體自重主要由臀部坐骨結節承擔，在座椅前緣處，大腿與椅子之間壓力應盡量減小，座面傾角要適中；腰椎下部應提供支撐，設計適當?shù)目勘骋越档捅巢烤o張度；坐者應能方便地變換姿勢；椅墊必須有足夠的墊料和適合的硬度，讓壓力均勻地分布于坐骨結節區域……”
根據椅子的設計原則，指出右圖中造成箭頭所指人體部位感覺不舒適的原因。
靠背角度大
座面傾斜
靠背高度低
座面太小
理解人機關系要實現的目標
舒適
人機關系中的舒適，是指人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不會過早地產生疲勞。心理上的舒適感受也是人機關系應當考慮的目標。
左邊兩幅圖都是培土用的工具。它們的造型、結構很相似，只是一幅圖中的把手部分作了處理。你覺得兩幅圖中的小工具，哪個使用起來更舒適？為什么？
探究實現合理人機關系的方式
為達到高效、健康、安全、舒適等人機目的，
首先要明確設計涉及哪些人機關系，
在實現合理的人機關系的設計中，
還要處理好以下幾個方面的關系：
普通人
特殊人
靜態人
動態人
生理需求
心理需求
信息的
交互
探究實現合理人機關系的方式
普通人群與特殊人群
大多數產品是為普通人群設計的，設計參照的標準是依據普通人群的數據確定的。但在產品設計應用中還應當考慮特殊人群的使用狀況，如盲人、肢體殘障人士、老人和兒童等，讓這部分群體享受無障礙設計帶來的便捷。
盲人觸摸式公交站牌
兒童洗手臺
座椅電梯
探究實現合理人機關系的方式
普通人群與特殊人群
拓展閱讀：盲人如何識別人民幣面值？
在設計和印制第四套人民幣時，中央和國務院為了方便視障人士使用人民幣，同意中國人民銀行在主幣上增印盲文面額標識。從這套人民幣開始，鈔紙上出現了帶黑點的盲文面額標識。這些小黑點錯綜排列，仔細觸摸，可感覺微微凸起，視障人士通過觸摸黑點多少及分布便可區分面值。
第四套人民幣盲文面額標識
第五套人民幣（99版）盲文面額標識
探究實現合理人機關系的方式
靜態的人與動態的人
人們使用產品時處于靜態和動態兩種狀態交替之中，因此，設計的產品不但要符合人體的靜態尺寸，還要符合人體的動態尺寸。
靜態尺寸：人的構造尺寸
動態尺寸：人的功能尺寸，包括人的動作范圍、體形變化等測量數據。
探究實現合理人機關系的方式
靜態的人與動態的人
人體活動區間示意圖
為了實現良好的人機關系，不僅要使產品符合人體靜態尺寸，而且要讓人在使用它 時，能夠方便施力、有足夠的空間等。這樣的設計有利于緩解人體疲勞，提高效率，滿足健康、舒適的要求。
探究實現合理人機關系的方式
人的生理需求與心理需求
設計中的人機關系，不僅要滿足人的生理需求（高矮、胖瘦、身體狀況），還要滿足人的心理需求（視覺、聽覺、觸覺等）。
醫院以白色為主，使病人產生平和的心態。
咖啡屋以暖色調為主，營造溫馨寧靜的效果。
探究實現合理人機關系的方式
人的生理需求與心理需求
拓展閱讀：顏色對人心理的影響
紅色會使人產生活潑、生動的感覺，它飽含著力量、熱情，它會刺激和興奮神經系統，增加腎上腺素分泌和增強血液循環。但接觸過多，會產生焦慮和身體受壓的情緒，使易于疲勞者感到筋疲力盡。
黃色具有輕盈明快、生機勃勃、溫暖、愉悅等特征，還具有增進食欲、提神的效果，可刺激神經系統、改善大腦功能、激發智能、刺激思維、提高集中力。
綠色是大自然色，是一種令人感到穩重和舒適的色彩，具有鎮定神經系統、平衡血壓、增進和諧的作用。綠色令人平靜、松弛而得到休息?？梢越档脱蹆?nèi)壓力，減輕視覺疲勞，安定情緒。
探究實現合理人機關系的方式
信息的交互
人與產品的互動過程就是人與產品之間信息傳遞的過程，即人機之間運用信息語言交流的過程。改善信息傳遞的途徑能夠獲得更好的人機關系。
PART-TWO
方案的構思過程
The conceptual process of the proposal
進行設計分析
合理的設計分析是成功地進行技術設計的關鍵一步。
物
人
環境
產品本身是一個整體，包括功能、造型、材料等，任何產品都不是孤立存在的。
產品是為人服務的，人的需求在很大程度上決定著產品的設計。
產品是在一定的環境中使用，必然受到環境的制約，并對環境產生影響。
設計任何產品都應綜合考慮產品本身、使用者和使用環境，即物、人、環 境三方面因素。
進行設計分析
設計分析是一個思維發散的過程，其特點在一個“分”字。以臺燈的設計為例：
進行設計分析
對于設計對象本身，我們必須了解它的各個組成部分的作用，以及它們之間的關系，并在此基礎上，對產品的各個組成部分進行設計分析。
進行設計分析
知識拓展：標準件
標準件是按照國家標準或者行業標準的技術要求批量生產的具有通用性的零部件。包括緊固件、連接件、傳動件、密封件、軸承、液壓元件和氣壓元件、彈簧等機械零件。
緊固件
連接件
密封件
軸承
彈簧
優點：簡化制作過程，實現通用通換
構思設計方案
方案的構思是指人們在一定的調查研究和設計分析的基礎上，通過思考將客觀存在的各要素按照一定的規律架構起來，并采用圖、模型、文字、符號等方式整體呈現的思維過程。
梳理設計需求：根據設計要求，找出設計需要解決的主要問題，并分析其可能的解決辦法。
呈現設計方案：不同的產品設計一般有不同的呈現方式。設計方案時，我們運用設計草圖進行構思。
方案的比較：要從設計的目的和原則出發，針對一些相互制約的問題進行分析，選出較為滿意的方案或集中各方案的優點進行改進。
構思設計方案
方案的權衡：通過比較，明確各個方案對設計指標的符合程度。
方案的細化：針對方案的細化應該從產品到制造、使用、維護等各個環節進行綜合考慮，以完善方案的構思。
方案的呈現：說明設計思想、設計思路和設計成果。采用的方式通常包括展板、模型、視頻及現場報告等；應用的技術手段包括設計方案的全套零部件圖紙、三維渲染效果圖或短視頻、實物模型，以進一步闡釋產品的使用場景、使用與維護方式、設計細節等。
PART-THREE
常用的構思方法
Common ideas
形態分析法
形態，指事物存在的樣貌，或在一定條件下的表現形式。
形態分析，是指從整體的思想出發來看待事物，把事物看成是幾個功能部分的集合，然后把整體拆成幾個功能部分，分別找出能夠?qū)崿F(xiàn)每一部分功能的所有方法，最后再將這些方法進行重新組合，根據分析評價結果最終形成多種設計方案。
形態分析法是一種產生多方案、行之有效的構思方法。
臺燈的三維形態分析模型
形態分析法
01
02
03
04
05
自己想到的
別人給出的
確定對象
收集同類產品
完善對象要素
列舉所有形態
列舉形態
設計原則
設計要求
加工條件
方案篩選
確定組成要素
全面、獨立、適中
要素分析
排列組合
獲得所有方案
形態組合
形態分析法一般實施步驟及注意事項：
聯想法
聯想法就是由甲事物想到乙事物的思維過程。具體來說，是借助想象，把形似的、相連的、相對的、相關的或某一點上有相通之處的事物加以聯結。
聯想
甲
觸發物
乙
聯想物
結
構
形
式
意義
相似、相關、相反
聯想法
裂縫存錢罐
鋼琴門鈴
蜂蜜瓶
(1)簡單易行，存在失敗風險。
(2)聯想要有豐富的記憶或觀察作為基礎。
(3)養成勤于思考的良好習慣。
聯想法注意事項：
設問法
設問法是通過多角度提出問題，從問題中尋找思路，進而做出選擇并深入開展創造性設想的一種構思方法。設問法借助各種思維技巧，抓住事物具有普遍意義的方面進行提問。它的主要類型有檢核表法、5W2H法、和田12動詞法等。
設問法
核檢表法
人類從問號中得到的啟示比從句號中得到的多得多。 ——奧斯本
(1)現有的發明有無其他的用途
(2)現有的發明能否引入其他的創造性設想
(3)現有的發明可否改變形狀、制作方法、顏色、音響、味道
(4)現有的發明能否擴大使用范圍，延長它的壽命
(5)現有的發明可否縮小體積、減輕重量或者分割化小
(6)現有的發明有無替代用品
(7)現有的發明能否更換一下型號，或更換一下順序
(8)現有的發明是否可以顛倒過來使用
(9)現有的幾種發明是否可以組合在一起
設問法
what
How much
How to
who
why
where
when
5W2H法
設問法
和田12動詞法
(1) 加一加:加高、加厚、加多、組合等。
(2) 減一減:減輕、減少、省略等。
(3) 擴一擴:放大、擴大、提高功效等。
(4) 變一變:變形狀、顏色、氣味、音響、次序等。
(5) 改一改:改缺點、改不便、不足之處。
(6) 縮一縮:壓縮、縮小、微型化。
(7) 聯一聯:原因和結果有何聯系，把某些東西聯系起來。
(8) 學一學:模仿形狀、結構、方法，學習先進。
(9) 代一代:用別的材料代替，用別的方法代替。
(10)搬一搬:移作他用。
(11)反一反:能否顛倒一下。
(12)定一定:定個界限、標準，能提高工作效率。
和田十二法_百度百科 ()
仿生法
仿生法是模擬自然生物形態進行設計的方法，主要類型包括功能仿生設計、形態仿生設計、結構仿生設計和肌理與質感仿生設計。
蒼耳——尼龍搭扣
仿生法
知識拓展：
一些靈感來自動物的仿生發明
PART-FOUR
本章小結
Summary of this chapter
本章小結
本章小結
D
解析：
本章小結
解析：C選項按鍵調節是普通人的正常需求，沒有體現出對特殊群體的考慮，所以選項C 是不正確的。
C
本章小結
D
解析：D選項高強度的螺栓和穩定的結構均從安全角度出發來考慮，不屬于健康目標，所以選項D不正確。
本章小結
解析：信息交互關鍵在于人機之間的信息傳遞。D選項的加熱指示燈的亮與不亮可傳遞出加熱與否的信息，人類能從燈的亮暗得出電熱水壺的加熱情況，所以選項D正確。
D
本章小結
C
解析：A選項700為桌子邊緣與靠背的距離，應為動態尺寸: B選項600為桌子高度，既有動態尺寸又有靜態尺寸; C選項500為椅面寬度，正好與大腿的長度吻合，只考慮了靜態尺寸: D選項2000為桌子長度，屬于桌子的空間大小，跟人體尺寸關系不大。
技術世界中的設計
感 謝 觀 看
Thanks for watching
