穩固結構的探析
ANALYSIS OF STABLE STRUCTURE
普通高中教科書 通用技術 《技術與設計2》
學習目標
Introduction
BUSINESS
01
理解結構的穩定性、強度的含義
04
培養學生探究的思想和意識，培養創新品質
02
通過探究、實踐，分析歸納出影響結構穩定性、強度的主要因素
03
初步學會從技術的角度提出問題和分析問題
復習
CONTENTS
01
什么是結構？
在力學角度，結構的本質是？
結構的類型有哪些？
02
04
03
結構的受力形式有哪些？
事物的各個總成部分之間的有序搭配和排列
結構是指能夠承受一定力的架構形態，能夠抵抗
引起形狀和大小改變的力
五種：受拉、受壓、受扭轉、受彎曲、受剪切
實體結構、框架結構、殼體結構
1
探究結構的穩定性
STRUCTURAL STABILITY
走進情境
日常生活中，時常會看到翻倒在地的物體，如路邊倒地的自行車或天災過后倒塌的樹木及建筑物等。
這是因為當物體受到荷載作用時，原有的平衡狀態被打破而出現的不穩定現象。
如何衡量一個結構的好壞？
從抵抗力的效果
強度
穩定性

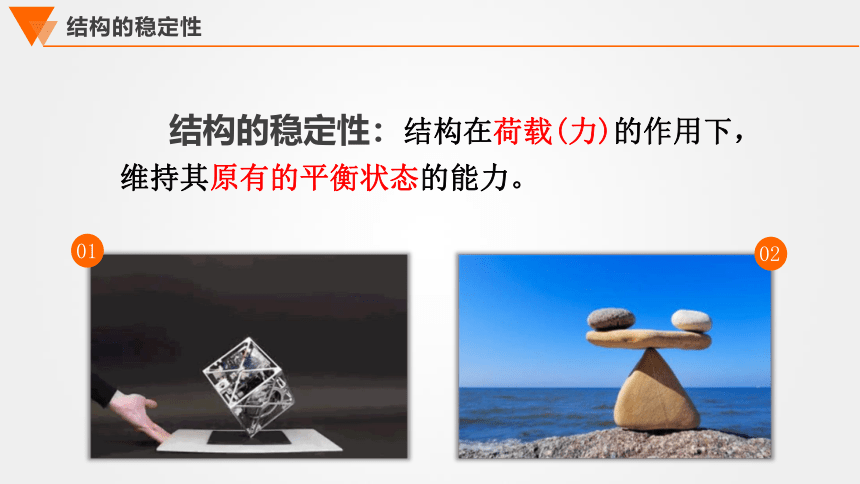

結構的穩定性：結構在荷載(力)的作用下，維持其原有的平衡狀態的能力。
結構的穩定性
01
02
結構的穩定性
思考
討論
揭秘
街頭藝術：懸 浮 術
結構的穩定性
三角形接結構
具有穩定性
結構形狀
支撐面面積越大
可能越穩定
面積
【思考】結構的穩定性與哪些因素有關？
不當翁，重心
低的結構穩定
重心高低
結構的穩定性
【小組合作，試驗探究】
任務一
設計小試驗，（結合生活經驗，利用身邊材料）探究結構穩定性的影響因素有哪些？
任務二
小組展示小試驗，（就地取材現場展示，控制好變量）并得出結論。
小組互評
結構的穩定性
重心高低
增加結構配重
降低結構高度
重心越低結構可能越穩定
重心
結構的穩定性
支撐面
增加支撐架
增大接觸面積
支撐面越大結構可能越穩定
支撐面
結構的穩定性
結構形狀
三角形剛性結構
增加構件構建剛性結構
結構形狀影響結構穩定
結構形狀
結構的穩定性
重量影響穩定性
結論一
結構的穩定性的影響因素
重心位置高低
結論二
接觸面積的大小
結論三
結構的形狀
結論四
結構的穩定性
比薩斜塔斜而不倒的原因？
斜塔整體的重心的垂線保持在結構支撐面以內，所以能夠保持平衡。
【思 考】
（ 小辭典） 由于塔身壓力過重和地質松軟，南面的地基比北面約低２米。在施工期間塔身既出現輕微傾斜，隨著工程的進度，傾斜度不斷增加。到塔身建到第三層時，可明顯看出傾斜，曾一度停工。一百多年以后，經工程師托馬索·皮薩諾精心測量和計算，證明比薩斜塔雖傾斜，但不會倒塌，使工程繼續按原設計繼續施工，直到竣工。
結構的穩定性
斜而不倒的
根本原因
本質因素
結構的穩定性
街頭藝術：懸 浮 術 揭 秘
整體的重心的垂線保持在結構支撐面以內，所以保持穩定
2
探究結構的強度
STRENGTH OF STRUCTURE
結構的強度：結構在荷載(力)的作用下，抵抗被破壞的能力。
結構的強度
01
02
結構的強度
結構截面形狀
材 料
形 狀
連接方式
【思考】結構的穩定性與哪些因素有關？
結構的強度
對于研究的構件，其他物體作用于構件上的力均為外力。
外 力
當一個結構受到外力作用時，內部各質點之間的相互作用會發生變化，產生一種抵抗的力。
內 力
構件單位橫截面積所受的內力。
應 力
強 度
結構的強度
在結構設計中必須考慮到所使用的材料
如鋼、木、石、化工材料等等，不同的材料就有不同的強度。
材料不同，抵抗內力不同
結構的強度
【分組試驗】
測試不同截面形狀的構件的懸梁強度試驗，分別制作三種不同截面形狀的構件。
構件截面形狀不同，結構強度不同
結構的強度
結構連接方式影響結構的強度
榫卯連接的強度最大，中間的連接方式強度最小，釘子是從側面釘進去的，
中間的橫梁不能承受較重物體的壓力
結構的強度
合頁連接
軸承連接
焊 接
榫 接
軌道連接
收縮桿
焊接
螺絲螺母
連接
方式
鉸連接
剛連接
動連接
靜連接
鉸連接：被連接的構件在連接處不能相對移動，但能相對轉動。
剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。
榫接、膠接、焊接等。
結構的強度
影響結構強度的因素
構件截面形狀影響結構的強度
結論二
連接方式
結構連接方式影響結構的強度
結論三
截面形狀
結構材料影響結構的強度
結論一
材 料
3
當堂檢測
Click here to fill in the text
材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（ ）
A、截面越大，桿件的內力越大
B、截面越小，桿件的內力越小
C、截面越大，桿件單位面積承受的應力越大
D、截面越小，桿件單位面積承受的應力越大
D
下列結構中，構件之間的連接不是鉸連接的是（ ）
A、教室門與門框的連接
B、籃球框與籃板的連接
C、自行車剎車柄與車把的連接
D、折疊傘傘骨間的連接
B
有的礦泉水瓶上有若干凸起的橫向紋路，其作用是為了（ ）
A、美觀
B、增加強度
C、提高穩定性
D、節省材料
B
李明同學設計了一個衣帽架放在客廳,不想占用很大空間。為了更好的提高其穩定性。最好的方法是（ ）
A．增大結構與地面所接觸的面積
B．采用材質比較輕的材料
C．將結構設計的更矮一點
D．在結構的底面增加高密度的鋼板
D
自行車在單腳支撐桿的支撐下保持穩定。如果不斷地擴大支撐桿與自行車之間的夾角θ，結果是：（ ）
A．支撐面越來越大，結構越來越穩定
B．重心越來越低，結構越來越穩定
C．穩定性從差逐漸變好，又從好逐漸變差
D．穩定性從好逐漸變差，又從差逐漸變好
C
謝 謝 聆 聽
THANKS FOR LISTENING
