資源簡介

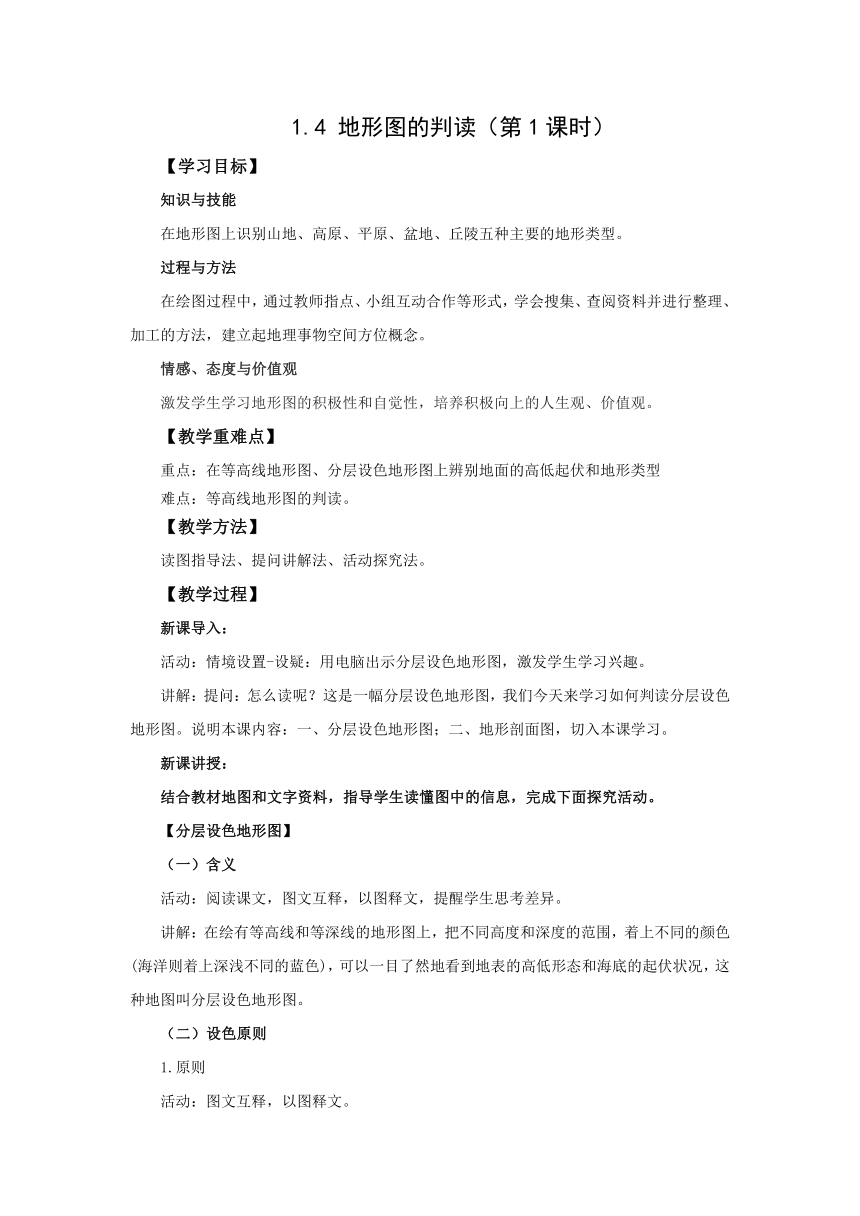

1.4 地形圖的判讀（第1課時）
【學習目標】
知識與技能
在地形圖上識別山地、高原、平原、盆地、丘陵五種主要的地形類型。
過程與方法
在繪圖過程中，通過教師指點、小組互動合作等形式，學會搜集、查閱資料并進行整理、加工的方法，建立起地理事物空間方位概念。
情感、態度與價值觀
激發學生學習地形圖的積極性和自覺性，培養積極向上的人生觀、價值觀。
【教學重難點】
重點：在等高線地形圖、分層設色地形圖上辨別地面的高低起伏和地形類型
難點：等高線地形圖的判讀。
【教學方法】
讀圖指導法、提問講解法、活動探究法。
【教學過程】
新課導入：
活動：情境設置-設疑：用電腦出示分層設色地形圖，激發學生學習興趣。
講解：提問：怎么讀呢？這是一幅分層設色地形圖，我們今天來學習如何判讀分層設色地形圖。說明本課內容：一、分層設色地形圖；二、地形剖面圖，切入本課學習。
新課講授：
結合教材地圖和文字資料，指導學生讀懂圖中的信息，完成下面探究活動。
【分層設色地形圖】
（一）含義
活動：閱讀課文，圖文互釋，以圖釋文，提醒學生思考差異。
講解：在繪有等高線和等深線的地形圖上，把不同高度和深度的范圍，著上不同的顏色(海洋則著上深淺不同的藍色)，可以一目了然地看到地表的高低形態和海底的起伏狀況，這種地圖叫分層設色地形圖。
（二）設色原則
1.原則
活動：圖文互釋，以圖釋文。

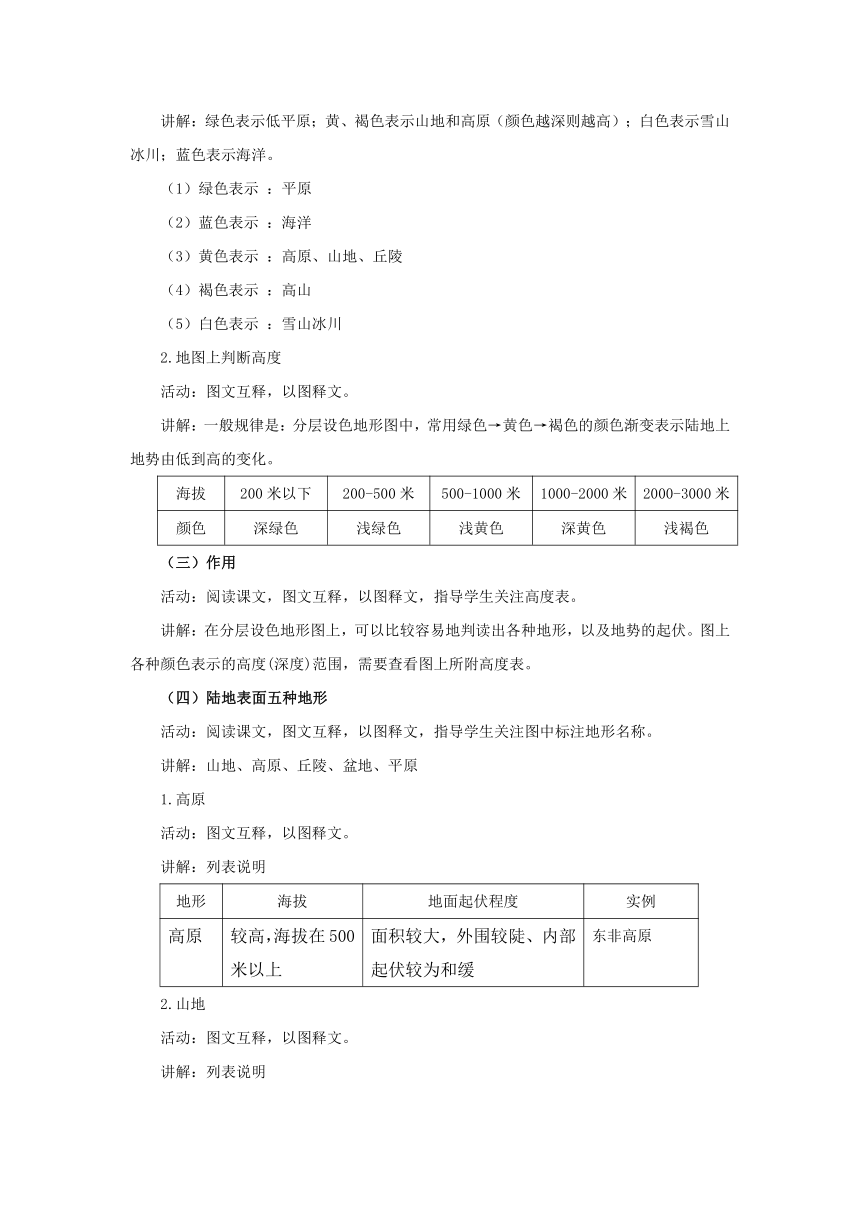

講解：綠色表示低平原；黃、褐色表示山地和高原（顏色越深則越高）；白色表示雪山冰川；藍色表示海洋。
（1）綠色表示 ：平原
（2）藍色表示 ：海洋
（3）黃色表示 ：高原、山地、丘陵
（4）褐色表示 ：高山
（5）白色表示 ：雪山冰川
2.地圖上判斷高度
活動：圖文互釋，以圖釋文。
講解：一般規律是：分層設色地形圖中，常用綠色→黃色→褐色的顏色漸變表示陸地上地勢由低到高的變化。
海拔 200米以下 200-500米 500-1000米 1000-2000米 2000-3000米
顏色 深綠色 淺綠色 淺黃色 深黃色 淺褐色
（三）作用
活動：閱讀課文，圖文互釋，以圖釋文，指導學生關注高度表。
講解：在分層設色地形圖上，可以比較容易地判讀出各種地形，以及地勢的起伏。圖上各種顏色表示的高度(深度)范圍，需要查看圖上所附高度表。
（四）陸地表面五種地形
活動：閱讀課文，圖文互釋，以圖釋文，指導學生關注圖中標注地形名稱。
講解：山地、高原、丘陵、盆地、平原
1.高原
活動：圖文互釋，以圖釋文。
講解：列表說明
地形 海拔 地面起伏程度 實例
高原
較高，海拔在500米以上 面積較大，外圍較陡、內部起伏較為和緩 東非高原
2.山地
活動：圖文互釋，以圖釋文。
講解：列表說明

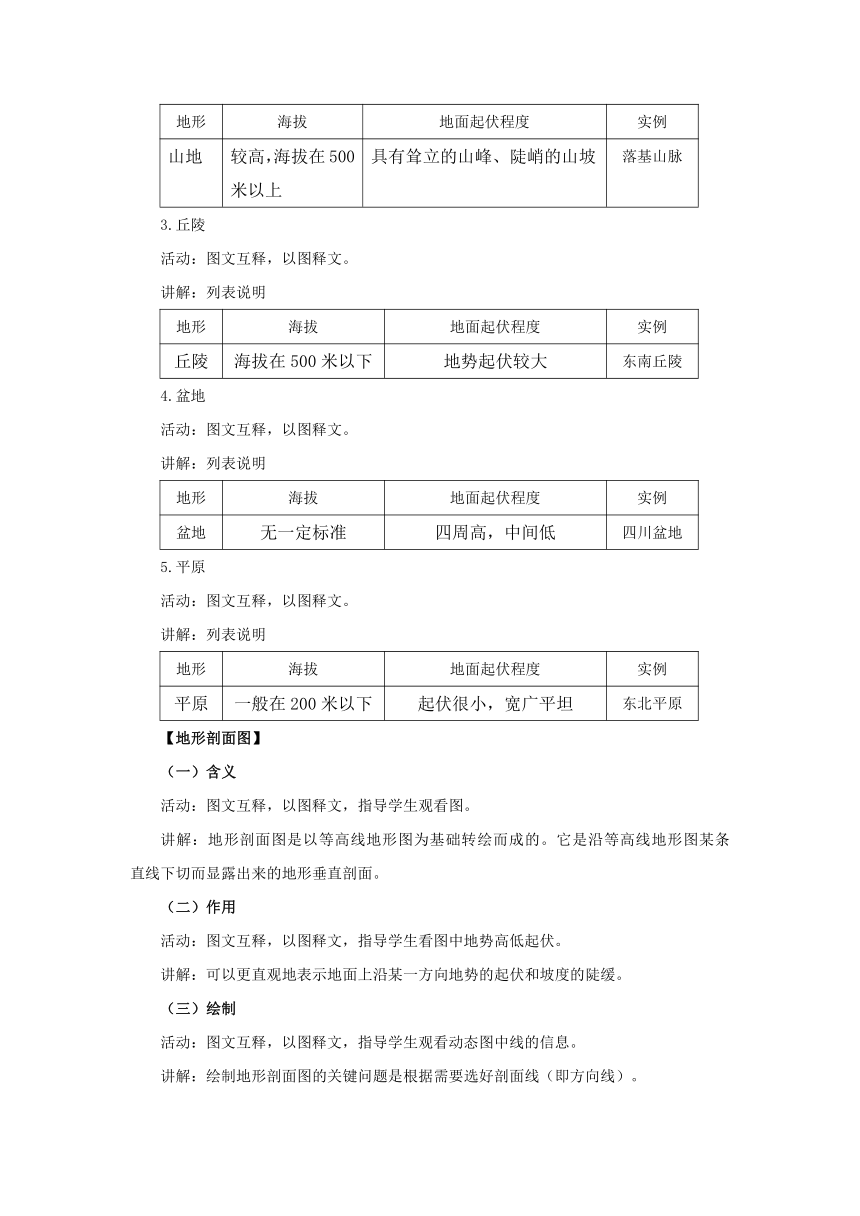

地形 海拔 地面起伏程度 實例
山地 較高，海拔在500米以上 具有聳立的山峰、陡峭的山坡 落基山脈
3.丘陵
活動：圖文互釋，以圖釋文。
講解：列表說明
地形 海拔 地面起伏程度 實例
丘陵 海拔在500米以下 地勢起伏較大 東南丘陵
4.盆地
活動：圖文互釋，以圖釋文。
講解：列表說明
地形 海拔 地面起伏程度 實例
盆地 無一定標準 四周高，中間低 四川盆地
5.平原
活動：圖文互釋，以圖釋文。
講解：列表說明
地形 海拔 地面起伏程度 實例
平原 一般在200米以下 起伏很小，寬廣平坦 東北平原
【地形剖面圖】
（一）含義
活動：圖文互釋，以圖釋文，指導學生觀看圖。
講解：地形剖面圖是以等高線地形圖為基礎轉繪而成的。它是沿等高線地形圖某條 直線下切而顯露出來的地形垂直剖面。
（二）作用
活動：圖文互釋，以圖釋文，指導學生看圖中地勢高低起伏。
講解：可以更直觀地表示地面上沿某一方向地勢的起伏和坡度的陡緩。
（三）繪制
活動：圖文互釋，以圖釋文，指導學生觀看動態圖中線的信息。
講解：繪制地形剖面圖的關鍵問題是根據需要選好剖面線（即方向線）。
1.步驟1
活動：圖文互釋，以圖釋文，指導學生看動態圖中地形剖面圖的繪制方法。
講解：建立坐標，在橫坐標上確定剖面線的長度。一般與原圖相同。
2.步驟2
活動：圖文互釋，以圖釋文，指導學生看動態圖中地形剖面圖的繪制方法。
講解：在縱坐標上確定剖面圖的高度范圍。一般下延和上延一個等高距。
3.步驟3
活動：圖文互釋，以圖釋文，指導學生看動態圖中地形剖面圖的繪制方法。
講解：在剖面圖中繪出橫坐標上與原圖剖面線各交點對應長度、縱坐標上與原圖剖面線各交點對應高度的各點。
4.步驟4
活動：圖文互釋，以圖釋文，指導學生看動態圖中地形剖面圖的繪制方法。
講解：依據地形起伏趨勢，用平滑曲線連接各點。
（四）判定方法
活動：圖文互釋，以圖釋文。
講解：①觀大勢:粗略地觀察剖面線所經過的大的地形部位穿過的最高和最低等高線。②找關鍵:注意找剖面線與等高線交點中的一些關鍵點，這些點在等高線圖上的高度與剖面圖上的高度是否一致。③細分析：注意觀察剖面線與最高或最低等高線相交的兩點之間的區域高度。
課堂練習：
1．圖中①②③④四處的地形類型依次是（ ）
A. 山地、高原、平原、丘陵
B. 高原、山地、丘陵、盆地
C. 高原、山地、丘陵、平原
D. 丘陵、山地、高原、丘陵
【解析】C
【解析】從圖中可以看出，①處海拔在500米以上，地面起伏較小，為高原地形;②處海拔在500米以上，地勢崎嶇，為山地地形;③處海拔在200米至500米之間，地勢起伏較大,為丘陵地形;④處海拔在200米以下，地勢平坦，為平原地形。
2．下列四幅景觀圖表示山地的是（ ）
【解析】答案 A
讀圖可得，A圖海拔較高，坡度陡峻，溝谷較深，所示的是山；B圖海拔較低，地面平坦遼闊，所示的是平原；C圖海拔較高，地面坦蕩，邊緣比較陡峻，所示的是高原；D圖海拔較低，地面有起伏，坡度和緩，所示的是丘陵。
下列能反映圖中沿25°N線地形剖面的是（ ）
【解析】答案A
讀圖可以看出25°N線經過的地區東西高中間低平，能反映圖中沿25°N線地形剖面的應該是A圖。
課堂小結：
地圖是日常生活、生產以及我們學習地理所必須的重要工具。我們這節課主要又了解了兩種基本的地形圖，每種地形圖都有著不同的判讀方法，比如：分層設色地形圖則可以根據顏色的不同一目了然的辨認是哪種地形。而要直觀的看出某地在某一方向上的地表起伏狀況，則用地形剖面圖最好。再加上等高線地形圖，可以說這三種地圖一個比一個更加形象直觀。
作業布置：
1.完成配套課后練習。
2.同學合作交流：利用彩色橡皮泥，結合本節所學知識，制作五種地表地形的分層設色地形圖。
【板書設計】
A. B. C. D.
分層設色地形圖
定義:在繪有等高線和等深線的地形圖上，把不同
高度和深度的范圍，著上不同顏色而成
地形剖面圖
地形圖的判讀
（二）
地形類型
定義:沿等高線地形圖某條直線下切而顯露出來的地形垂直剖面
作用:可以更直觀地表示地面上沿某一方向地勢的起伏和坡的陡緩
平原:海拔一般在200米以下，地表寬廣平坦
高原:海拔在500米以上，外圍較陡、內部起伏較為和緩
丘陵:海拔在500米以下，地勢起伏相對較大
山地:海拔在500米以上，山峰聳立、山坡陡峭
盆地:四周高，中間低
