4.1
設計中的人機關系
說到人機，你想到了什么？
問題導入
欣賞：漫畫《嘟嘟嘴的一天》
思考：為什么嘟嘟嘴一天都不高興？請指出不高興的原因
售票窗口太低
座椅間隔太小
房間隔音太差
門框太矮
地面太滑
……
當人使用物品時，物品就與人產生了一種相互的關系，這種人與物品 的相互關系就稱為人機關系。

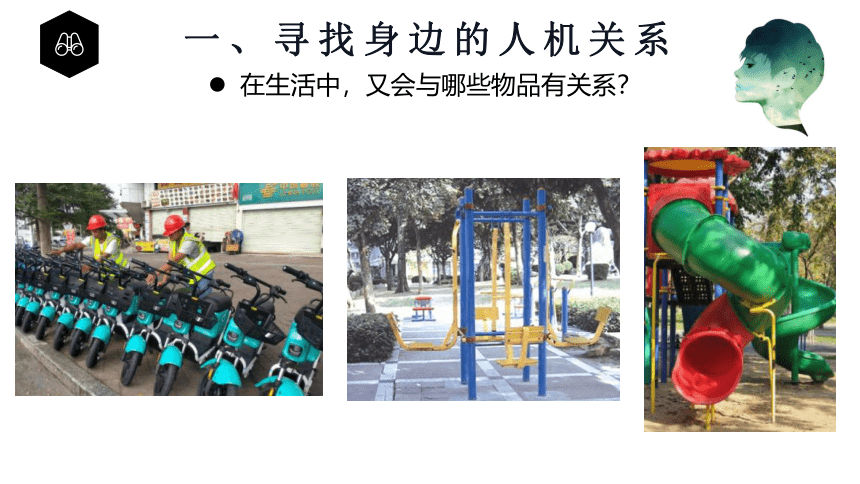

一、尋找身邊的人機關系
在生活中，又會與哪些物品有關系？
一、尋找身邊的人機關系
在生活中，又會與哪些物品有關系？
一、尋找身邊的人機關系
在生活中，又會與哪些物品有關系？
儀器
設備
工具
儀表
設施
勞動保護用具
人所處的環境
人機關系中的“機”是什么？
嘗試分析
分析人坐在椅子上的時候，人的一些部位與椅子不同部分之間構成的人機關系：
手臂
背
臀
腿
腳
椅子的靠背
扶手
地面
坐面、支撐
坐面
嘗試分析
人有不同的部位，“機”有不同的部位、不同的層面。
人的不同部位與產品的不同部位有不同的聯系，構成不同的人機關系
人使用臺燈時，產生的人機關系
指頭與按鈕
構成的人機關系
指頭與按鈕
構成的人機關系
人與臺燈構成的人機關系
眼睛與書本
眼睛與光源
技術產品的設計需要滿足人的需求，因此在產品設計過程中就需要考慮人機關系要實現的目標
二、理解人機關系要實現的目標
輻射
藍光
照度
電氣安全
材料安全
頻閃
眩光
均勻度
遮光性
光色
控制方式
亮度控制的方式
旋鈕
遙控
觸控
手勢控制
智能語音控制
智能光控
任務二：理解人機關系要實現的目標
高效
在設計中，應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能，以促進二者的協調 ，提高人的工作效率。
同時，人機所在的環境中的一些因素也影響人的效率和行為，如右圖所示。
整體考慮，提高效率
任務二：理解人機關系要實現的目標
安全
人機關系中的安全，是指人們在操作和使用產品的過程中，產品對人的身體不構成生理上的傷害，產品與人接觸的部分不允許有尖角和鋒利的邊槽，易產生危險的地方應進行安全保護設計。
生理保護，消除危險
輻射
藍光
照度
電氣安全
材料安全
頻閃
眩光
均勻度
遮光性
光色
控制方式
高效
臺燈使用過程中，應注意哪些安全問題？
不要在濕度過高或高溫場所使用；
使用中，紙、布等易燃物品不要靠近燈管；
使用指定功率的燈管；
使用中不要碰撞燈管；
使用中或滅燈后不要觸摸燈管；
安裝或擦拭燈管時，一定要切斷電源；
經常檢查導線、開關等處的絕緣性，防止觸電發生；
……
安全
任務二：理解人機關系要實現的目標
第二站：專家訪談
輻射
藍光
照度
電氣安全
材料安全
頻閃
眩光
均勻度
遮光性
光色
控制方式
高效
安全
健康
健康
人機關系所追求的健康，是指人在長期操作或使用產品過程中，產品不會對人的健康造成不良影響。
以人為本，保護健康
第二站：專家訪談
輻射
藍光
照度
電氣安全
材料安全
頻閃
眩光
均勻度
遮光性
光色
控制方式
高效
安全
健康
舒適
舒適
人機關系中的舒適，是指人在使用產品的過程中，人體能處于自然的狀態，操作或使用姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不會過早的產生疲勞。
心理上的舒適感受也是人機關系應當考慮的目標。
自然和諧，身心愉悅
哪一款設計更舒適？
練一練
哪一款設計更健康？
練一練
5.這個稍大于學生腰寬的
缺口，能讓學生的身體進
入桌子里，學生的雙臂可
以舒服地靠在托肘板上。
1.這塊桌板是下
傾的，不必低頭
彎腰就能看書了。
2.左右兩塊升降板
可以把學習桌調節
到最適合學生身高
的高度。
4.這個護欄可
以放書、筆、
杯子等物。
3.學生的胳膊
可以很舒服地
放在這個下傾
的托肘板上。
能夠有效幫助學生防止近視駝背。
想要設計好合理的人際關系
在設計中，合理的人機關系應該達到高效、健康、舒適、安全等目的
①明確設計涉及哪些人機關系
②考慮到這些人機關系涉及到哪些因素和技術指標
除了這些，③還要處理好一下的幾對關系：
任務三：探究實現合理人機關系的方式
老人使用燈，亮度要高些
光線能治失眠嗎？
坐姿問題
普通人群與特殊人群
三.如何實現合理的人機關系
思考：生活中還有哪些公共設施或產品設計體現了這種合理的做法？
普通人群與特殊人群
阿拉伯數字
盲文
四種少數民族文字：蒙古、臧族、維吾爾、壯文。
普通人群與特殊人群
大多數產品是為普通人群設計的，設計參照的標準是依據普通人群的數據確定的。
但是特殊人群也是社會的重要組成部分，他們往往有著獨特的需要
任務三：探究實現合理人機關系的方式
頭碰燈頭
碰倒燈
靜態的人與動態的人
人使用產品時處于靜態和動態兩種狀態交替之中
設計的產品不僅要符合人體的靜態尺寸，還要符合動態尺寸
小辭典：
靜態尺寸是指人的構造尺寸；
動態尺寸是指人的功能尺寸，
包括人的動作范圍、體形變化等測量數據。
靜態的人與動態的人
有利于緩解人體疲勞，提高效率，滿足健康、舒適的要求
任務三：探究實現合理人機關系的方式
實木
銅
PC
混凝土
（底座、燈頭配重）
粘土（燈罩）
竹
任務三：探究實現合理人機關系的方式
任務三：探究實現合理人機關系的方式
人的生理需求和心理需求
不僅要滿足人的生理需求（高矮、胖瘦、身體狀況）
還要滿足人的心理需求（視覺、聽覺、觸覺等）
要滿足人的心理需求要考慮五個方面的問題
視覺：對產品的色彩、形態、空間關系的感覺
聽覺：對產品聲音的感覺
味覺：對產品口味的感覺
嗅覺：對產品氣味的感覺
觸覺：手、足、皮膚對產品的感覺
不同的顏色對人心理的影響
紅色——喜慶、熱情、危險、警示、
白色——純潔、神圣、高雅、輕、飄
黑色——有力、堅固、沉重、神秘、嚴肅
灰色——平凡、謙和、失意、中庸
藍色——沉著、冷靜、寬敞、高大
任務三：探究實現合理人機關系的方式
信息的交互
人與產品的互動過程就是人機之間運用信息語言交流的過程
改善信息傳遞的途徑能夠獲得更好的人機關系
不同信息有著不同特征，應該根據設計目的為人機交互選擇最佳的信息傳遞類型
感應手勢
利用鍵盤
鼠標輸入
指令。
電腦以對話框的形式把信息反饋給電腦操作者
當然，電腦反饋給操作
者的信息可以是多種多
樣的，例如：圖象畫面，
聲音等等。
人與電腦之間
好方便啊！
信息的交互
上下箭頭是電梯
反饋給人的一種
形式，如向上箭
頭亮表示電梯正
在向上運動
通過開門和關門鍵，人可以發出開門或關門的指令
人對電梯發出指令的工具，如：去八樓，只要按8號鍵
電梯反饋現在的位置
當電梯到達指定樓層時蜂鳴器會發出聲音提醒乘客
信息的交互
1.如圖所示是一款實木結構的兒童床。從設計中的人機關系角度分析，以下說法中不正確的是（ ）
A.根據兒童特征來設計床的形狀與尺寸，考慮了靜態的人和動態的人
B.將床板設計成柵欄結構，透氣性好，實現了舒適目標
C.合理設置護欄間距，防止卡住兒童手腳，實現了安全目標
D.應采用高強度螺栓連接，結構穩定，實現了健康目標
D
隨堂測試
2.如圖所示是一款測力矩扳手，在緊固螺栓時可顯示所施加的力矩值。從人機關系角度分析，該設計主力矩顯示屏要考慮了（ ）
A.人體的靜態尺寸與動態尺寸
B.普通人群和特殊人群
C.信息的交互
D.人的生理需求與心理需求
C
隨堂測試
3.有一種“讀屏”軟件，可以把計算機屏幕顯示的內容通過音箱“讀”出來。這種軟件體現了人機關系中（ ）
A.考慮特殊人群的需要 B.考慮人的心理需求
C.考慮人的不同狀態 D.考慮人的接收能力
4.過去的按鍵式電話機沒有顯示屏，人們只能通過電話按鍵提示音判斷是否按下按鍵。如今的電話可以讓人在聽到鈴響的同時看到來電的號碼提示。這種電話的設計主要考慮了人機關系中的（ ）
A.普通人群和特殊人群 B.靜態的人和動態的人
C.人的生理需求和心理需求 D.信息的交互
A
D
隨堂測試
判斷
1)滴眼藥水的支架防止滴管接觸眼球,避免細菌感染，體現了安全目標（ ）
2)老師的筆記本支架一鍵打開，體現了高效目標（ ）
3)兒童點讀筆外殼采用環保材料,符合兒童健康目標（ ）
4)帶有噴霧功能的淋浴頭水溫控制在500C以下，實現了健康目標（ ）
5)教室里的板凳凳面和靠背有孔洞，夏天透氣，體現了舒適目標（ ）
6)一款專門為殘疾人設計的輪椅，具有電動、防滑、收音等功能主要考慮了特殊人群的需求（ ）
7)人們在路燈的燈光下，看到前方有一個騎自行車的人，體現人與路燈之間的信息交互（ ）
8)自行車把手的形狀和尺寸大小充分考慮到人手的靜態尺寸（ ）
9)自行車剎車時把手收緊的范圍，考慮了人手在操作時的動態尺寸（ ）
10)飲水機的水沸騰后，指示燈顏色變?yōu)榫G色，充分考慮了人的心理需求（ ）
×
√
×
×
√
√
√
√
√
×
5.從人機關系角度分析，如圖4-4所示的桌椅設計及擺放尺寸中（依據國家標準，技術圖樣上的尺寸，以毫米為單位時，不注寫單位），僅需要考慮人體靜態尺寸的是（ ）。
A. 700 B. 600 C. 500 D. 2000
隨堂測試
本節小結
人機關系：當我們使用某種物品時，物品就與人產生 了一種相互關系，這種相互關系就成為人機關系
設計中的人機關系
”機“：包括工具、儀器、儀表、設備、設施、勞動保護用具與所處的環境等
本節小結
人機關系中要實現的目標
高效
安全
健康
舒適
實現合理的人機關系應該關注
普通人群和特殊人群
靜態的人和動態的人
人的生理需求和心理需求
信息的交互
課后作業
