初識模擬電路（三極管）
Annual Work Summary Report
2021
2022
2023
目 錄
O1
三極管的結構
O2
三極管的工作狀態
O3
三極管電路
三極管的結構
由兩個二極管組成
Annual Work Summary Report
#O1
#2022
三極管的結構
三極管的內部結構是由兩個PN結組成，需要有三個雜質半導體區域，可有兩種組合形式，即NPN和PNP組合形式。三極管用VT表示，其組合形式和對應的電路符號如圖所示。三極管三個電極的名稱分別是基極用b表示、集電極用c表示、 發射極用e表示。 三個區域分別稱為基區、集電區和發射區。兩個PN結分別稱為發射結和集電結。
三極管電流方向
不同組合形式的三極管，工作時所需工作電壓的極性和流過各極電流的方向是不同的，圖中三極管發射極的箭頭表示發射結正向導通時的電流方向。不同組合形式的三極管也叫不同極性的三極管。

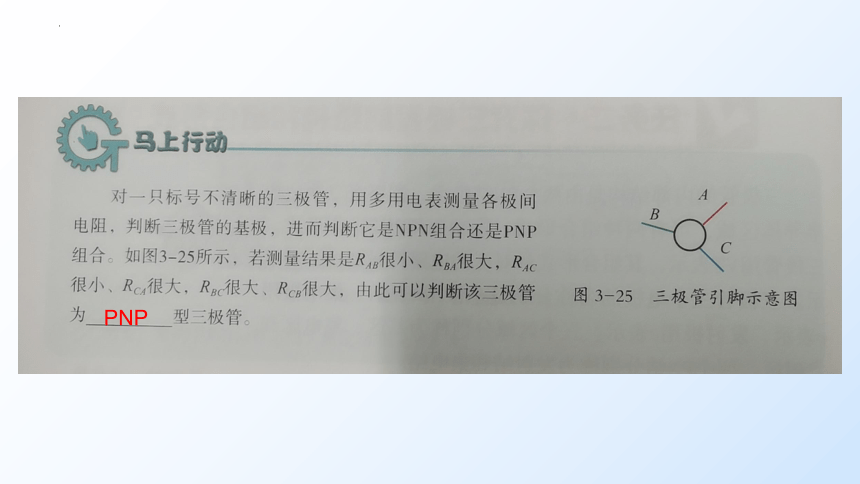

案例分析
PNP
三極管的工作狀態
點擊此處添加正文，文字是您思想的提煉，為了演示發布的良好效果，請言簡意賅的闡述您的觀點。
Annual Work Summary Report
#02
#2022
三極管特性曲線
三極管的特性常用極間電壓U與電流I之間的伏安(U-I)特性關系描述。由于三極管有輸人和輸出兩個端口，故三極管的特性曲線分為輸人特性曲線( Ug,-I,)和輸出特性曲線( Uc-I.)。由于三極管輸人端(b-e)是一個PN結( 發射結)，所以輸人特性曲線(Une-I,)與二極管的特性曲線近似。三極管的輸出特性曲線更為重要，它表示了三極管在不同值的情況下U。與I。的關系，如圖3-27所示。
三極管工作狀態
從三極管輸出特性曲線中可以看出，三極管有三種工作狀態。
(1)放大狀態。發射結加上正向電壓，集電結加上反向電壓，集電極電流I受到基極電流I,的控制，三極管具有電流放大作用，Ic=BI,， β稱為三極管的電流放大倍數，-般在20~ 200之間。放大狀態常用于對模擬信號的處理。
(2)截止狀態。發射結沒有導通，基極電流I,≈0，集電極電流I.≈0,集電極c和發射極e間電阻很大，相當于開路。
(3)飽和狀態。發射結和集電結均加上正向電壓，集電極電流I不再受基極電流L,的控制，即I≠βI。此時集電極c和發射極e間的電壓Uce (飽和壓降)很小，近似為0.3V，相當于短路。
三極管的飽和狀態和截止狀態可作為一個電子開關的接通和斷開，常用于處理數字信號。
三極管工作狀態
截止狀態：那個小的閥門開啟的還不夠，不能打開大閥門，這種情況是截止區。
放大狀態：小的閥門被基極電流慢慢頂開，大閥門漸漸導通。就是水流處于可調節的狀態。
飽和狀態：應該是小的閥門開啟的太大了，以至于大閥門里放出的水流已經到了它極限的流量?！?br/>三極管放大狀態
發射結正偏，集電結反偏,晶體管工作處于放大狀態,三極管起到電流放大的作用。
三極管飽和狀態
發射結正偏，集電結正偏，晶體管工作處于飽和狀態,集電極與發射極之間相當于一只接通的開關。
三極管截止狀態
發射結反偏，集電結反偏，晶體管工作處于截止狀態,集電極與發射極相當于一只斷開的開關。
三極管工作總結
案例分析
三極管電路
點擊此處添加正文，文字是您思想的提煉，為了演示發布的良好效果，請言簡意賅的闡述您的觀點。
Annual Work Summary Report
#03
#2022
三極管類型和判斷管腳
三極管類型和判斷管腳
三極管共發射極接法
課堂練習
謝謝大家
Thanks For Your Watching.
