第五章 設計圖樣的繪制
第一節 設計表現圖
一、技術語言的種類和應用
1.什么是技術語言
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
種類：圖樣、圖表、模型、符號……
2.技術語言的種類
一、技術語言的種類和應用
機械加工圖
1）圖樣
建筑施工圖
2.技術語言的種類
一、技術語言的種類和應用
1）圖樣
電子電路圖
布線圖
2.技術語言的種類
一、技術語言的種類和應用
1）圖樣
奧運會會徽圖樣
吉祥物圖樣
2）圖表:是一種很好的將對象屬性數據直觀、形
象地“可視化”的手段

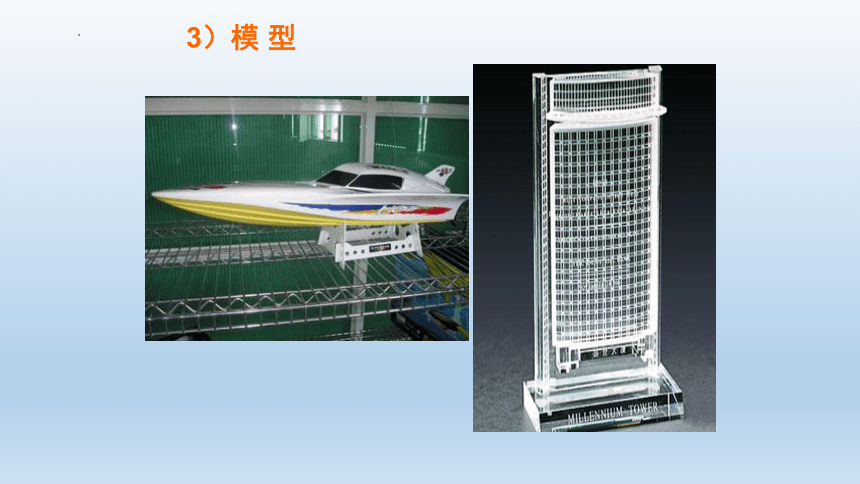

3）模 型
4）符號
5）手勢
6）計算機程序語言
7）其他技術語言
專業術語、
計算機演示等等
技術語言有什么特征？
言簡意賅、通俗直觀、規范統一
馬上行動
請說出適合以下技術活動所用的技術語言
1.詳細說明神州飛船的結構
2. 指導學生對電路進行連接
3.考場示意學生保持安靜
4.比較某中學歷年高考升學率
5.提醒人禁止在加油站吸煙
6.破解“熊貓燒香”病毒
模型
圖樣
手勢
圖表
符號
計算機程序語言
參考
§1.圖樣：這是工程技術中最常見的一種表達、交流的工具。
§2.圖表：通常用于統計數據的表達，常見的有表格、柱狀坐標式圖 表、餅性圖表等。
§3.模型：一般用于建筑物、建筑群的表示。地理、軍事上用的沙盤模型等
§4.符號、標志：在交通、廣告上用的很多，在工程圖紙上也有規定的標志、符號來表示一些特殊的要求。
§5.聲音：如號音、汽笛、喇叭等在表達某些特殊的信息時發出的聲音。 §6.手語和旗語：在交通、航海方面用于指揮、交流和工、溝通。
§7.口頭語言：有的技術活動，如技術講座、教學等，主要是用口頭語言來表達和交流。
§8.程序語言：它是以計算機為載體，進行交流和表達的工具。
§9.計算機演示：以計算機為載體，用多種媒體進行交流和表達的工具。
§10.書面文字語言：各種技術文件，都需要用到書面文字語言。
2.草圖的分類
草圖也叫方案草圖或設計速寫。
根據所處的設計階段的不同，草圖可分為構思草圖和設計草圖。
設問：構思草圖是什么？設計草圖是什么？
草圖的分類
構思草圖
設計草圖
：是以具體圖形把想法表現出來
：是經過整理、選擇、修改和完善的草圖
效果圖：往往是一種還沒有實現的構思，或者不用相機能夠拍攝到的
三、 透視效果圖的識讀
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。
2012年倫敦奧運會場館效果圖
第二節 常見的技術圖樣
一、正投影與三視圖
1、投影：
-----在光的照射下，形體在地面上產生的影子。
2、正投影法：
----投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。
1、三視圖：主視圖、俯視圖、左視圖統稱為機件的三視圖。
主視圖：物體的正面投影，由前向后投影。
俯視圖：物體的水平投影，由上向下投影。
左視圖：物體的水平投影，由左向右投影。
三視圖的投影規律
主、俯視圖反映了物體左、右方向的長度等長，即物體上某一個點在主、俯視圖上的投影，應在長度方向分別對正，簡稱“長對正”；
主、左視圖反映了物體上、下方向的高度等高，即物體上某一個點在主、左視圖上的投影，應在高度方向分別平齊，簡稱“高平齊”；
俯、左視圖反映了物體前、后方向的寬度等寬，即物體上某一個點在俯、左視圖上的投影，應在寬度方向分別相等，簡稱“寬相等”。
問題:
1.這是三視圖中的哪一種圖？
2.一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
案例：形體結構的三視圖
案例：模型房的結構與三視圖
2、形體的尺寸標注
（1）尺寸標注的基本要求
正確、完整、清晰、合理。
（2）尺寸要素
（2）尺寸要素
尺寸界線
尺寸界線用細實線繪制，并應由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。
尺寸數字
尺寸線用細實線繪制，不能用其它圖線代替，一般也不得與其它圖線重合或畫在其延長線上。
尺寸線
圖樣上所注尺寸表示形體的真實大小與圖樣的大小及繪圖的準確度無關。以毫米（mm）為單位時,不注寫單位，否則必須標注。尺寸數字一般注寫在尺寸線上方或其中斷處，水平方向尺寸字頭向上，垂直方向尺寸數字寫在尺寸線左側且字頭向左。
尺寸組成的要素
半徑尺寸標注
標注范圍：半圓或不足半圓的圓弧需要標注半徑。
直徑尺寸標注 (讀音:fai)
標注范圍：整圓或大于半圓的圓弧需要標注直徑。
完整
不遺漏、 不重復。
大小---定形尺寸
位置---定位尺寸
38
有遺漏也有重復
38
（2）組成：
是以三視圖的形式來表達機械加工方法的一種技術圖樣。
（1）定義：
三視圖及其尺寸標注
必要的其他視圖
標題欄和文字說明
3、機械加工圖
4、剖視圖
5、線路圖
電子線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。
如何識讀線路圖？
(1)認識元器件符號；(2)清楚元器件的連接方式；(3)確定信號流向
